适配Bridgeport铣床的ER弹性筒夹结构设计

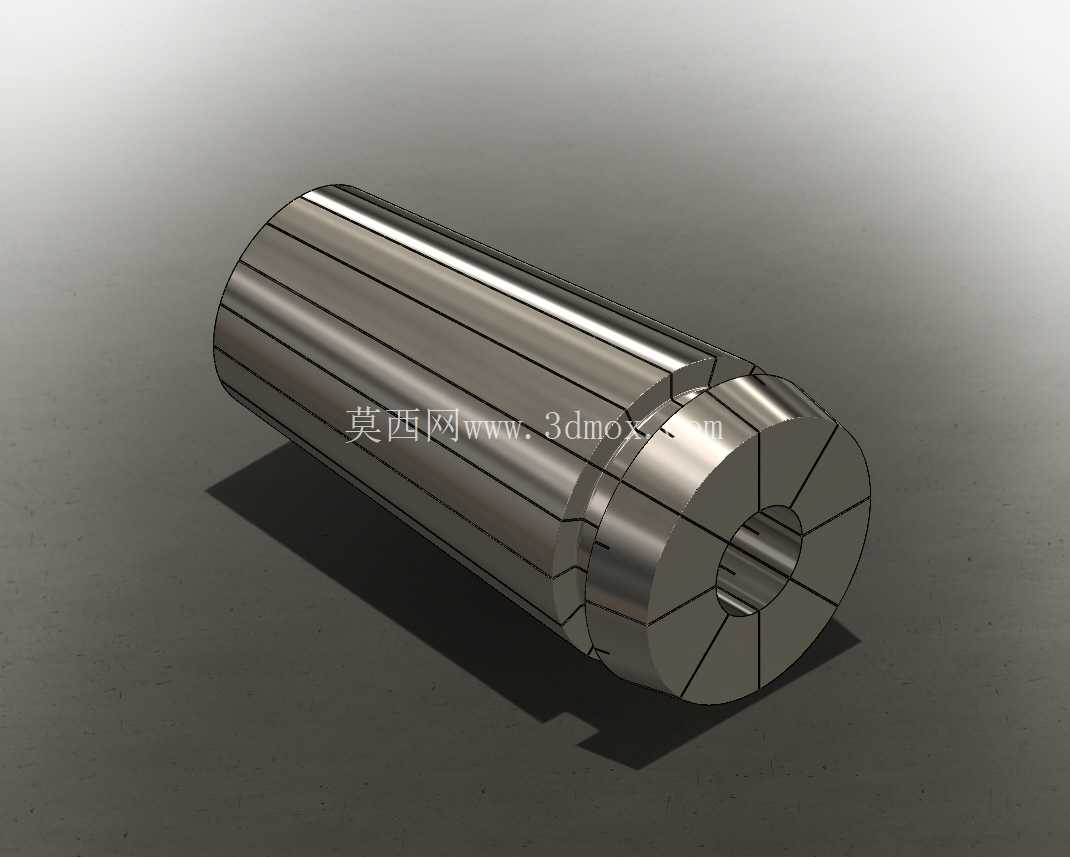

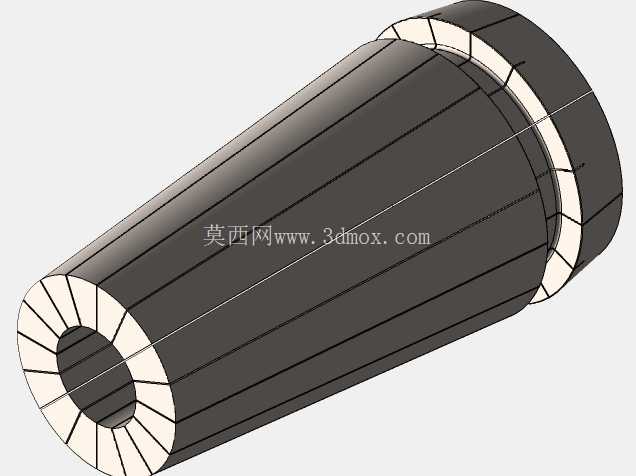

　　在常规立式铣削加工场景中，Bridgeport式炮塔铣床的刀具装夹稳定性直接决定了加工面的粗糙度、尺寸公差一致性以及长时间走刀的振刀风险，ER筒夹作为这类铣床主轴与刀具之间的核心衔接部件，其结构设计的合理性往往是一线操机人员最先关注的工装细节。这款筒夹采用轴向开槽的弹性收缩结构，整体为回转体构型，外锥面与主轴端的ER螺母内锥面精准配合，当螺母沿主轴轴向旋紧时，锥面传递的径向压紧力会均匀作用在筒夹的各个开槽瓣体上，迫使内孔同步收缩，从而牢牢包裹住刀具的圆柱柄部，实现刀具的同轴定位与扭矩传递。从实际加工的适配场景来看，这类筒夹可覆盖立铣刀、钻头、铰刀、丝锥等多种直柄切削刀具的装夹需求，相比传统的三爪钻夹头，其夹持同轴度更高，动平衡表现更优，在主轴转速超过3000rpm的高速铣削工况下，能有效降低刀具的径向跳动量，减少刀刃的不均匀磨损，延长刀具使用寿命。设计过程中首先要匹配Bridgeport铣床主轴端的标准ER夹座锥度参数，外锥面的锥度公差需要严格控制在允许范围内，锥面的表面粗糙度要达到相应的加工要求，避免锥面贴合不良导致的夹持力不足或者装夹偏心问题。筒夹本体的开槽布局采用等分轴向切槽设计，槽体从夹持端向尾端延伸，末端设置应力释放圆孔，避免筒夹在反复收缩扩张的过程中出现应力集中导致的瓣体断裂，开槽的数量根据筒夹的规格匹配，保证各个瓣体的变形量均匀一致，不会出现某一瓣过度压紧导致的刀具偏斜。内孔的尺寸公差按照对应夹持柄径的h6精度设计，保证收缩后与刀具柄部的接触面积达到85%以上，避免点接触导致的夹持打滑，尤其是在进行大切深侧铣加工时，足够的接触面积可以传递更大的切削扭矩，防止刀具在重切削工况下出现转位甚至掉刀的问题。

　　安装边界方面，筒夹的整体长度需要匹配对应ER螺母的旋合行程，装入夹座后，尾端不能与主轴内部的推杆或者拉钉结构发生干涉，夹持端的端面要低于螺母的端面，保证旋紧螺母时锥面能够完全贴合，不会出现端面顶死导致的假夹紧现象。在实际使用中，这类筒夹的弹性变形量有明确的范围，通常只能夹持比标称内孔直径小1mm以内的柄部刀具，过度超范围使用会导致瓣体产生塑性变形，永久丧失弹性，无法恢复初始的内孔尺寸，直接导致筒夹报废。另外筒夹的内孔和外锥面都需要做好防锈保护，一旦出现锈点或者磕碰伤，会直接破坏配合精度，导致装夹后刀具跳动超差，加工出的孔位或者侧壁出现尺寸偏差。

　　针对Bridgeport铣床常用的加工范围，这款筒夹的夹持区间覆盖了常规小型铣削加工的常用刀具柄径，从3mm到16mm的直柄刀具都可以通过更换对应规格的筒夹实现装夹，不需要更换整个夹头本体，换刀操作便捷，只需要松开螺母即可更换刀具或者筒夹，适合多工序小批量的加工场景，能有效减少工装调整的辅助时间。在结构细节上，筒夹的夹持端内孔边缘做了微小的倒角处理，一方面方便刀具插入内孔，避免刀具柄部的毛刺刮伤内孔壁，另一方面也能减少应力集中，提升瓣体端部的抗疲劳强度。尾端的外圆做了导向倒角，方便筒夹顺利装入主轴夹座的锥孔内，不会出现卡滞现象。

　　从受力角度分析，切削过程中产生的径向切削力会通过筒夹的瓣体传递到外锥面，再均匀分散到夹座的锥孔壁上，相比刚性夹套，弹性结构可以吸收一部分切削振动，减少振刀纹的产生，提升加工表面质量。在进行精加工走刀时，这种吸振效果尤为明显，能够保证加工面的粗糙度稳定在Ra1.6以内，满足普通模具零件或者机械结构件的精加工要求。需要注意的是，装夹刀具时要保证刀具的柄部插入筒夹的深度达到筒夹长度的三分之二以上，不能只夹持端部很短的一段，否则会导致夹持力不足，切削时刀具容易被拉出，同时也会加剧筒夹瓣体的变形，缩短使用寿命。另外在拧紧螺母时要使用对应规格的扳手，按照推荐的扭矩拧紧，不能过度加力拧得过紧，否则会导致筒夹的瓣体过度变形，甚至出现开裂，也会加快螺母和夹座螺纹的磨损。
