布里奇波特式磨床用ER弹性筒夹结构

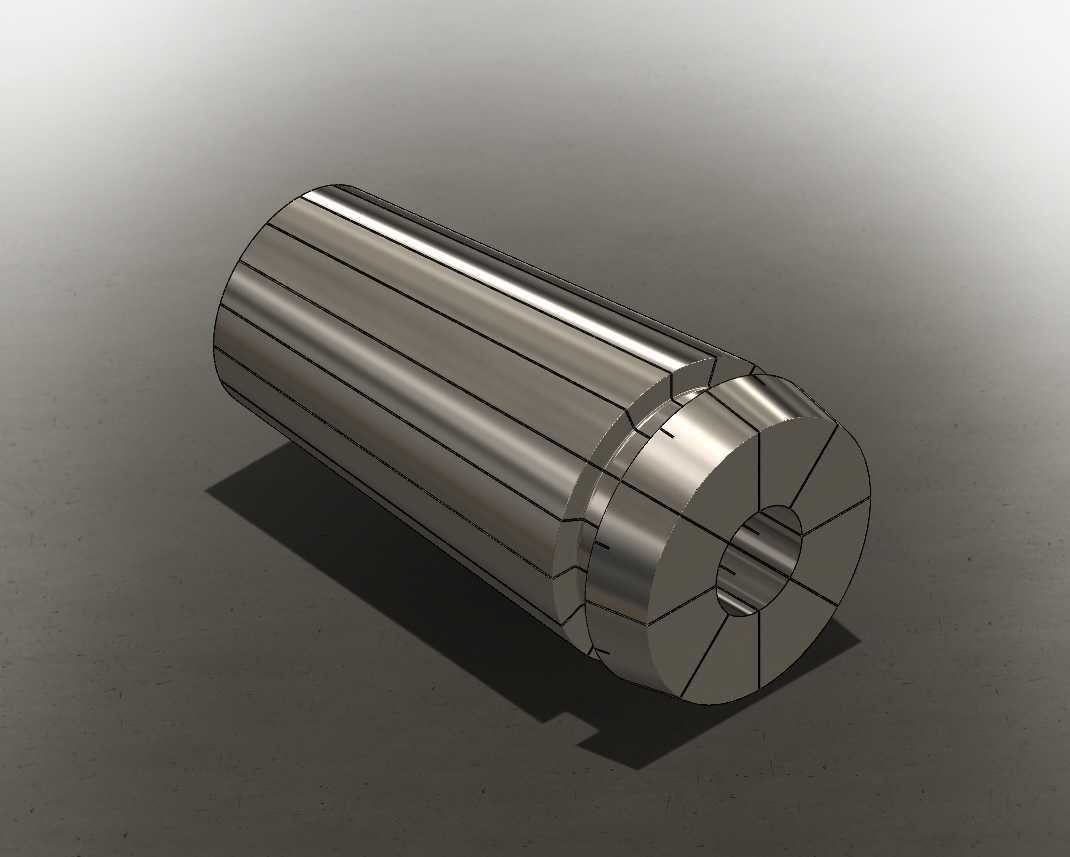

　　在精密磨削加工场景中，ER夹头是布里奇波特式磨坊这类通用磨床实现刀具、工件柄部稳定夹持的核心功能部件，这类弹性筒夹的装夹精度直接决定磨削工序的形位公差控制能力，是小直径柄类零件加工、磨头刀具装夹环节不可或缺的配套夹具元件。从结构设计逻辑来看，这款ER夹头采用轴向开槽的弹性收缩结构，整体为带内锥面配合的筒状本体，外圆与磨床主轴的内锥孔精准贴合，当轴向锁紧力施加在夹头端面时，均匀分布的轴向开槽会带动内孔产生均匀的径向收缩，从而抱紧穿过内孔的刀具或工件柄部，实现无间隙的同轴装夹。夹头的开槽采用对称等分布局，每一条开槽都从夹头的夹持端向安装端延伸至弹性变形区，开槽的宽度、深度经过反复校核，既保证足够的收缩量适配一定公差范围内的柄部直径，

　　又避免开槽过深导致夹头刚性不足、装夹时出现偏摆，或是开槽过浅导致收缩量不足、装夹夹持力不够出现打滑。夹头的夹持端设计有等分的定位缺口，这些缺口在锁紧过程中可以起到均匀分散应力的作用，避免局部应力集中导致夹头开裂，同时也能在装夹时辅助判断夹头的安装到位状态，保证每次装夹的锁紧行程一致。从安装边界来看，这类适配布里奇波特式磨床的ER夹头，外锥面采用标准ER系列锥度配合，安装时需要完全嵌入主轴的内锥孔中，端面与主轴锁紧螺母的压合面保留合理的压紧余量，夹头的总长度控制在主轴锥孔的深度范围内，不会出现伸出过长导致刚性下降的问题，内孔的夹持范围覆盖对应规格ER夹头的标准柄径区间，装夹时柄部插入夹头的深度需要达到内孔夹持段长度的三分之二以上，

　　才能保证足够的夹持摩擦力，避免磨削过程中刀具或工件出现窜动。在实际磨削作业中，这类ER夹头主要承担小直径磨头、砂轮杆、小型工件柄部的装夹任务，相比传统的三爪卡盘装夹，ER夹头的同轴度更高，装夹后的径向跳动可以控制在微米级，能够满足精密磨削时对刀具回转精度的要求，尤其是在成型磨削、小内孔磨削这类对跳动敏感的工序中，ER夹头的弹性均匀收缩特性可以保证装夹力均匀分布在柄部圆周上，不会出现三爪卡盘装夹时的单点受力过大导致柄部变形、或是装夹偏心导致的磨削振纹问题。夹头的本体采用合金弹簧钢材质，经过淬火回火处理后具备良好的弹性和耐磨性，长期反复锁紧松开也不会出现塑性变形，夹持内孔经过精密磨削，表面粗糙度控制在合理范围内，

　　既可以增大与柄部的接触摩擦力，又不会刮伤刀具柄部的配合表面。在结构细节设计上，夹头的内孔与外锥面采用一次装夹成型磨削工艺，保证内孔轴线与外锥面轴线的同轴度误差控制在允许范围内，避免安装后因为锥面配合偏差导致的装夹偏心，夹头的尾端设计有微小的倒角，方便安装时顺利导入主轴锥孔，不会因为边缘毛刺刮伤主轴内锥的配合表面。在实际使用场景中，操作人员更换不同直径的刀具或工件时，只需要更换对应规格的ER夹头，不需要调整主轴的其他结构，锁紧螺母施加的轴向力通过螺母端面传递到夹头的压合台阶上，带动夹头沿锥面向内移动实现收缩，整个装夹过程操作便捷，装夹效率远高于传统的套装式夹具，同时因为弹性收缩的特性，夹头可以适配柄部直径在公差范围内轻微波动的刀具，不需要针对每一把刀具单独研磨夹具，大幅降低了工装配套成本。针对布里奇波特式磨床的作业特性，这款ER夹头的刚性设计经过匹配校核，在磨床常用的磨削转速区间内，夹头自身的固有频率避开了磨削加工的振动频率区间，不会因为高速回转产生共振，保证磨削过程的稳定性，即使在大进给量的粗磨工序中，夹头提供的夹持力也足够抵抗磨削过程中的径向切削力，不会出现刀具打滑、偏摆的问题，而在精磨工序中，夹头的高精度装夹特性可以保证工件的尺寸精度和表面粗糙度达到工艺要求。
