双端连接式定心连杆结构设计

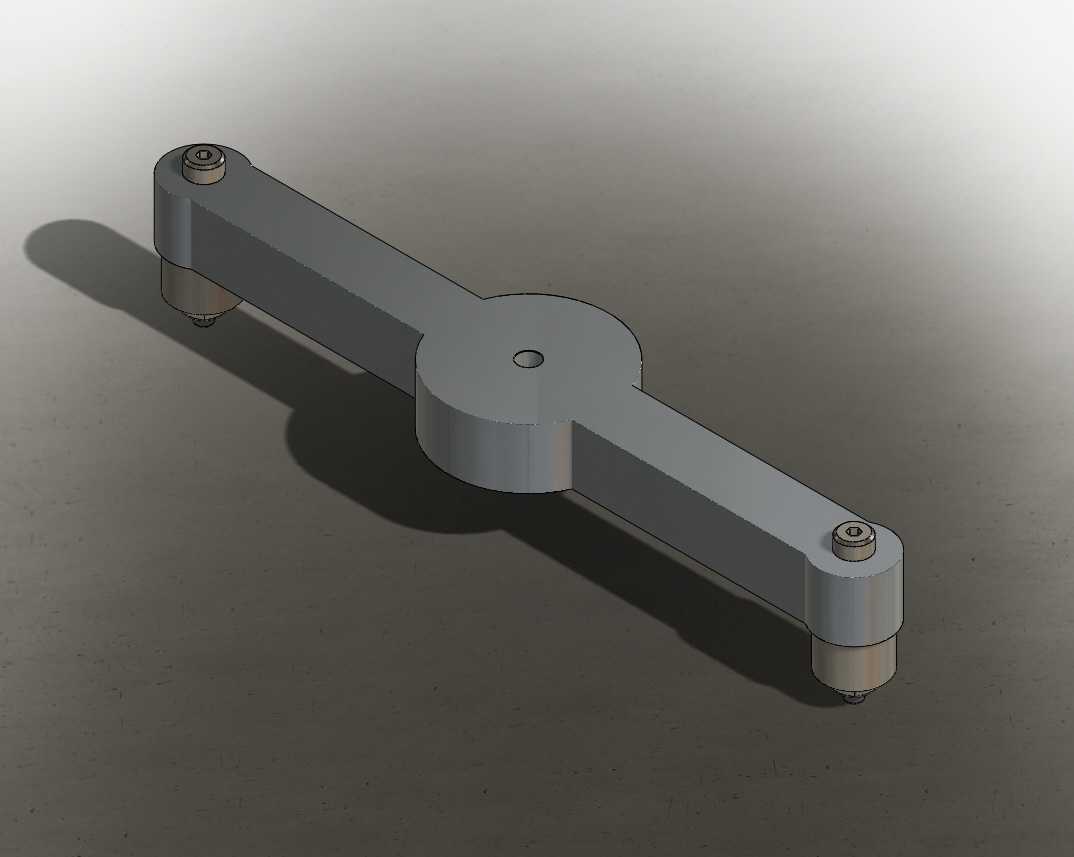

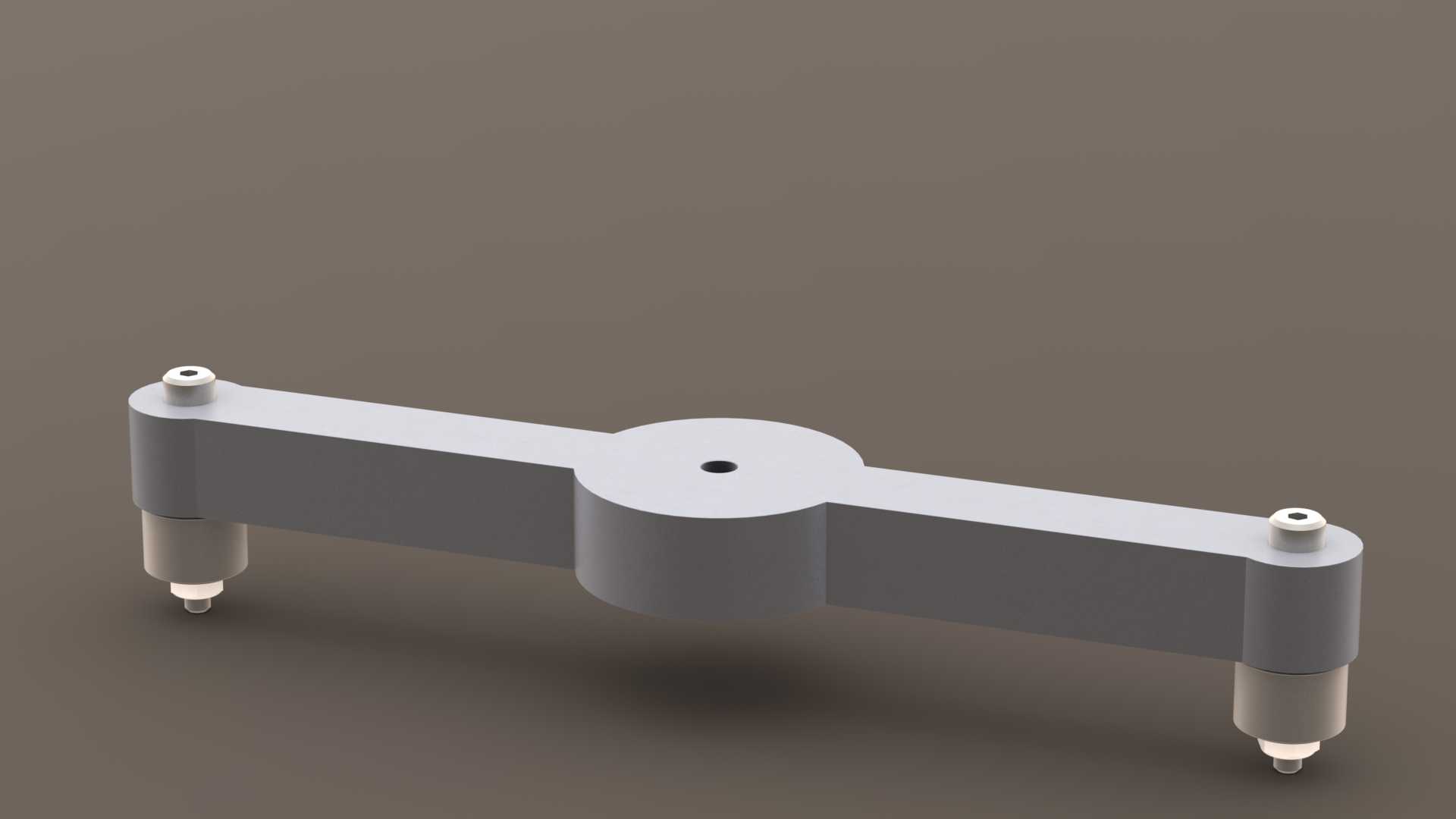

　　在自动化装配、精密检测以及多工位联动的工装夹具系统中，定心类连杆构件是保障工位间动作同步、位置精度一致性的核心基础零件，这类构件往往承担着两端执行端的动力传递与位置约束作用，一旦形位公差控制不到位，很容易出现两端动作不同步、定位偏移量超差的问题，直接影响整套设备的运行精度与重复定位稳定性。这款定心连杆采用对称式双臂延展结构，中间设置圆形定位基准台，中心预留定位销孔，作为整个构件的安装基准原点，所有形位公差均以该孔位为基准进行标注，从设计源头降低加工与装配环节的累计误差。两端的连接端采用沉头孔配合轴颈的结构设计，沉头孔用于容纳连接紧固件的头部，避免紧固件突出构件表面造成运动干涉，

　　下方延伸的轴颈结构可直接与配套的轴承衬套或者执行构件的安装孔配合，保证转动或者往复运动过程中的同轴度要求。从安装边界来看，中间基准台的厚度与两端连接臂的厚度保持一致，整体为等厚板材加工成型，可直接采用板材铣削加工完成，无需复杂的铸锻工序，加工成本可控，适合小批量工装配套或者设备改型时的快速加工需求。两端连接臂的长度经过对称度校核，以中间基准台中心为原点，两端安装孔的中心距公差控制在IT7级精度范围内，可保证两端连接的执行构件在运动过程中位移量完全一致，避免出现偏载卡滞的问题。在实际应用场景中，这类定心连杆常被用于多工位夹具的同步夹紧机构、检测设备的探针同步升降机构、以及小型自动化设备的联动开门机构中，依靠自身的对称结构特性，

　　无需额外增加同步导向组件即可实现两端动作的同步定心，能够有效简化整套机构的设计复杂度，减少不必要的导向零件配置，降低设备的装配调试难度。设计过程中针对构件的受力情况做了简化的力学校核，连接臂的截面宽度与厚度匹配常规工况下的扭转与拉压载荷，在常规的工装夹具应用场景中，采用45号钢调质处理即可满足强度要求，若应用在有轻量化需求的设备中，也可替换为6061铝合金材质做硬质氧化处理，在保证结构强度的前提下降低构件自身重量，减少运动过程中的惯性冲击。构件的所有棱边均做了C0.5的倒角处理，一方面避免加工后的锐边划伤装配人员，另一方面也能减少装配过程中与相邻零件的刮蹭，避免产生多余的金属碎屑影响设备内部清洁度。中间基准台的圆形结构设计，

　　除了作为定位基准之外，也可在安装时作为周向防转的配合面，配套对应的半圆形定位压块即可快速完成构件的周向固定，无需额外加工防转平面，进一步简化加工工序。两端的轴颈长度根据配套的衬套厚度进行匹配，装配后轴颈端面与衬套端面预留0.1-0.2mm的间隙，避免运动过程中出现端面摩擦卡顿，同时也能补偿一定的安装累计误差。在三维建模过程中，所有特征均采用参数化设计方式，中间基准台的直径、连接臂的长度与宽度、两端安装孔的孔径与沉头尺寸均设置为可调整参数，设计人员可根据实际的工况需求、安装空间尺寸快速调整参数生成适配的构件模型，无需重新绘制草图，大幅提升同类型构件的设计效率。针对不同的应用场景，还可在连接臂的侧面预留传感器触发片的安装螺纹孔，方便加装位置检测传感器，实现构件动作位置的实时反馈，适配自动化设备的闭环控制需求。需要注意的是，这类定心连杆在安装时必须保证中间基准孔与安装轴的配合间隙控制在合理范围内，间隙过大会导致定心精度下降，间隙过小则会出现装配困难、转动卡滞的问题，通常采用H7/h6的间隙配合即可满足大部分常规工况的使用需求。
