带爬梯护笼的高架压缩机安装操作平台

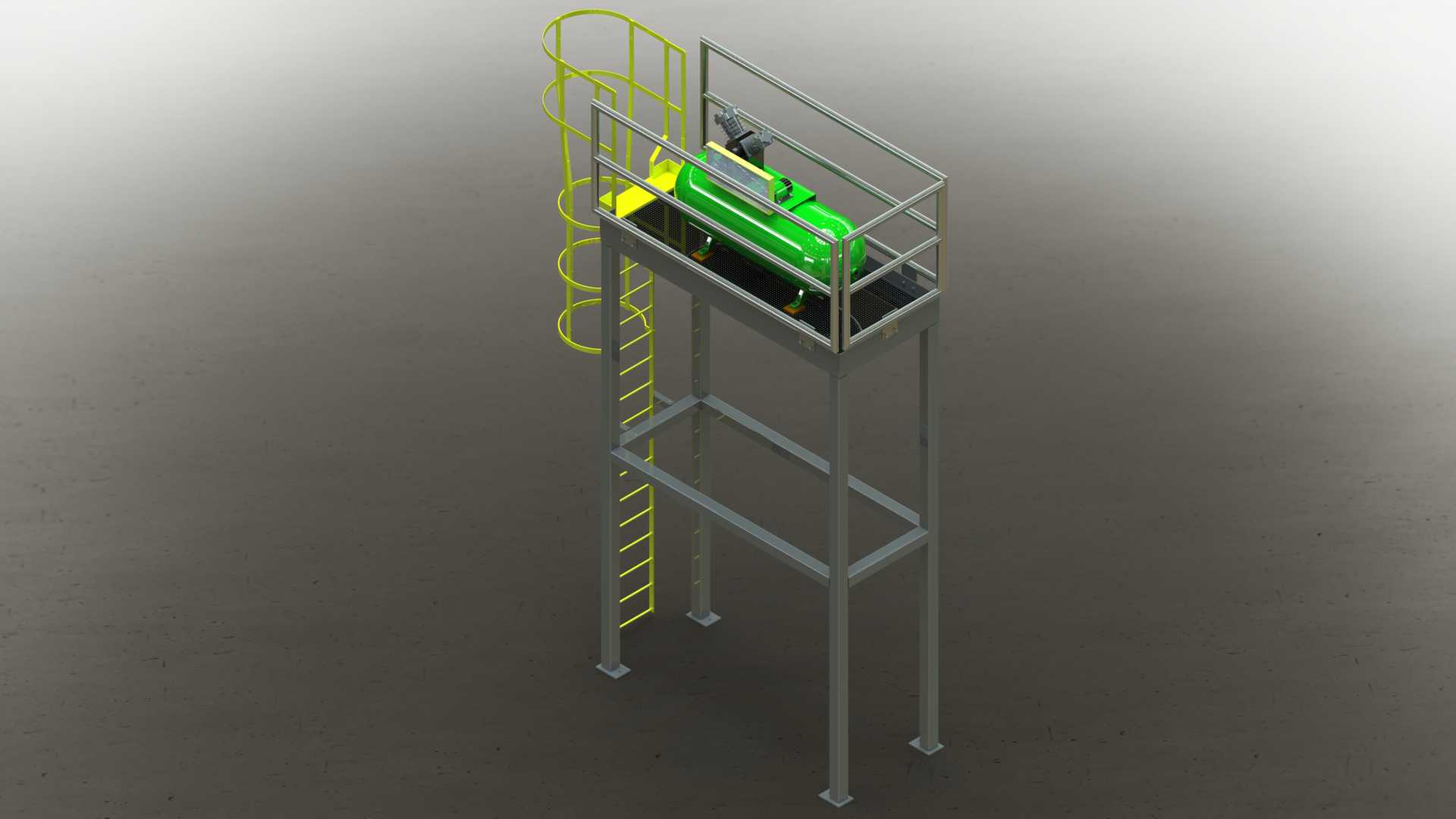

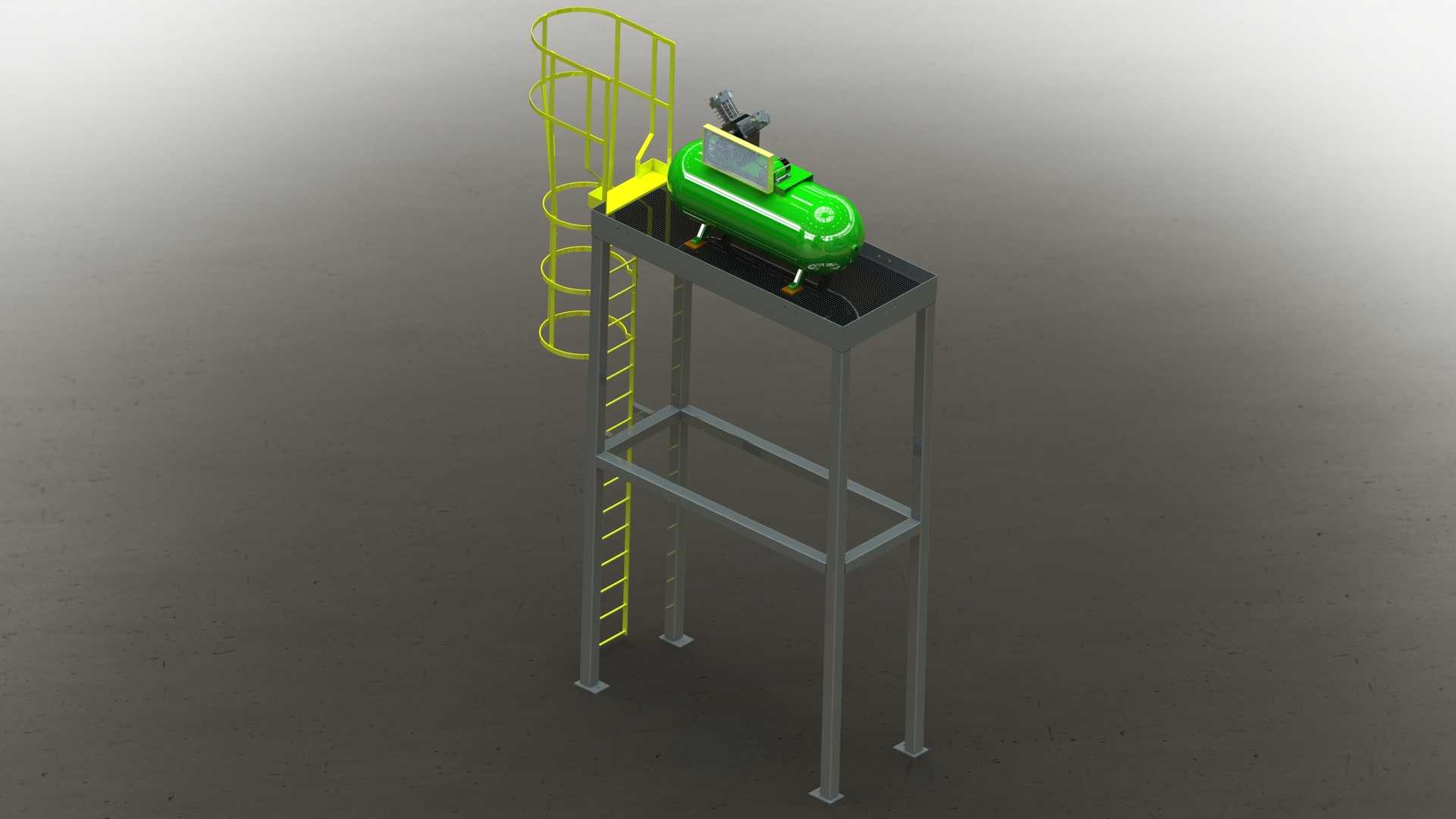

　　这套高架安装结构主要服务于厂区内压缩机组的高位布置需求，在不少化工、机械加工、食品生产车间里，压缩机组如果直接落地布置，一方面会占用地面宝贵的物料周转与人员通行空间，另一方面地面扬尘、地面积水、偶尔的物料泼溅也容易侵入压缩机的进气过滤组件与电气接线部位，抬升安装高度之后就能很好规避这类问题。整个平台采用四柱式型钢焊接框架作为主承载结构，四根主立柱底部都设计了带安装孔的地脚连接板，安装时可以直接通过膨胀螺栓或者化学锚栓与混凝土地面固定，立柱之间设置了多层横向拉结横梁与斜向支撑，既可以抵消压缩机运行时产生的水平方向振动载荷，也能避免框架长期受力出现侧向形变。平台的操作面铺设了防滑花纹钢板，四周设置了高度符合安全规范的防护栏杆，

　　栏杆底部带有踢脚板，能防止检修工具、小型零配件从平台边缘掉落砸伤下方通行人员，栏杆的横杆间距也经过核算，避免人员意外倚靠时发生坠落风险。平台侧面集成了直爬梯与圆形护笼结构，爬梯的踏步采用防滑圆钢弯折成型，踏步间距控制在人员上下攀爬最舒适的区间，护笼从爬梯距离地面一定高度位置开始向上延伸至平台操作面，护笼的竖向立杆与横向环筋形成封闭防护空间，即便人员攀爬时失手也不会直接从梯段坠落。平台上的压缩机安装位预留了设备固定的螺栓孔位与减震垫安装空间，安装时可以根据压缩机的实际底座尺寸调整固定位置，设备旁预留了足够的操作检修空间，日常巡检时人员可以在平台上完成油位检查、滤芯更换、接线端子紧固等常规维护作业，不需要额外搭设临时梯架。

　　设计时特意将爬梯位置设置在平台的侧方，避开压缩机的进气口与散热出风口位置，避免人员上下时被设备排出的热风直吹，也不会阻挡设备的检修门开启方向。框架的中间层横梁除了起到结构拉结作用之外，还可以用来临时放置检修工具与备用零配件，不需要人员上下攀爬时反复携带工具，提升日常维护的效率。整个平台的外形尺寸充分考虑了车间内部的净空高度限制，平台操作面的高度设置既满足了压缩机组下方管线布置的空间需求——压缩空气输出管、排污管、电缆桥架都可以从平台下方顺畅排布，不需要额外做管线绕行，也不会让平台顶部距离车间顶棚过近，影响设备的散热通风。安装边界方面，四柱的地脚定位尺寸经过优化，不需要在地面做大面积的设备基础，

　　只需要在四个立柱对应位置做局部的混凝土地面加强即可，对于旧车间改造的场景非常友好，不需要大面积破坏原有地面结构。爬梯的外侧预留了足够的人员上下通行空间，不会与周边的其他设备、墙体发生干涉，平台的护栏开门位置正对爬梯出口，人员登上爬梯之后可以直接跨入平台操作面，不需要在高空侧身挪动，进一步提升了操作安全性。考虑到压缩机运行时会产生持续振动，整个框架的连接节点都采用了满焊焊接工艺，焊接后做了应力去除处理，避免长期振动导致焊缝开裂，平台表面与爬梯、护笼都做了防腐涂装处理，适配车间内可能存在的潮湿、轻微腐蚀的空气环境，延长结构的使用寿命。
