龙门式多工位物料搬运上下料工作站

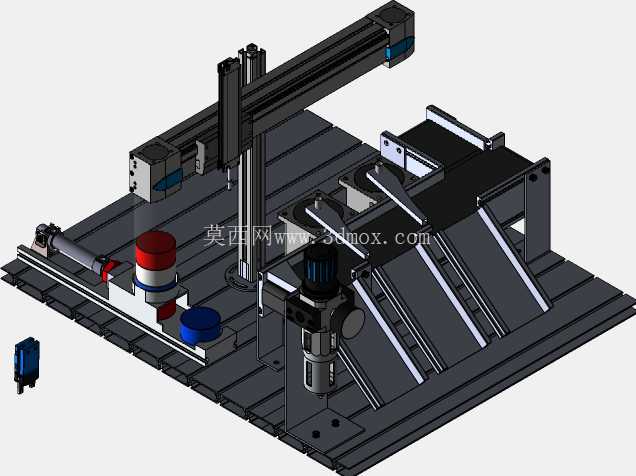

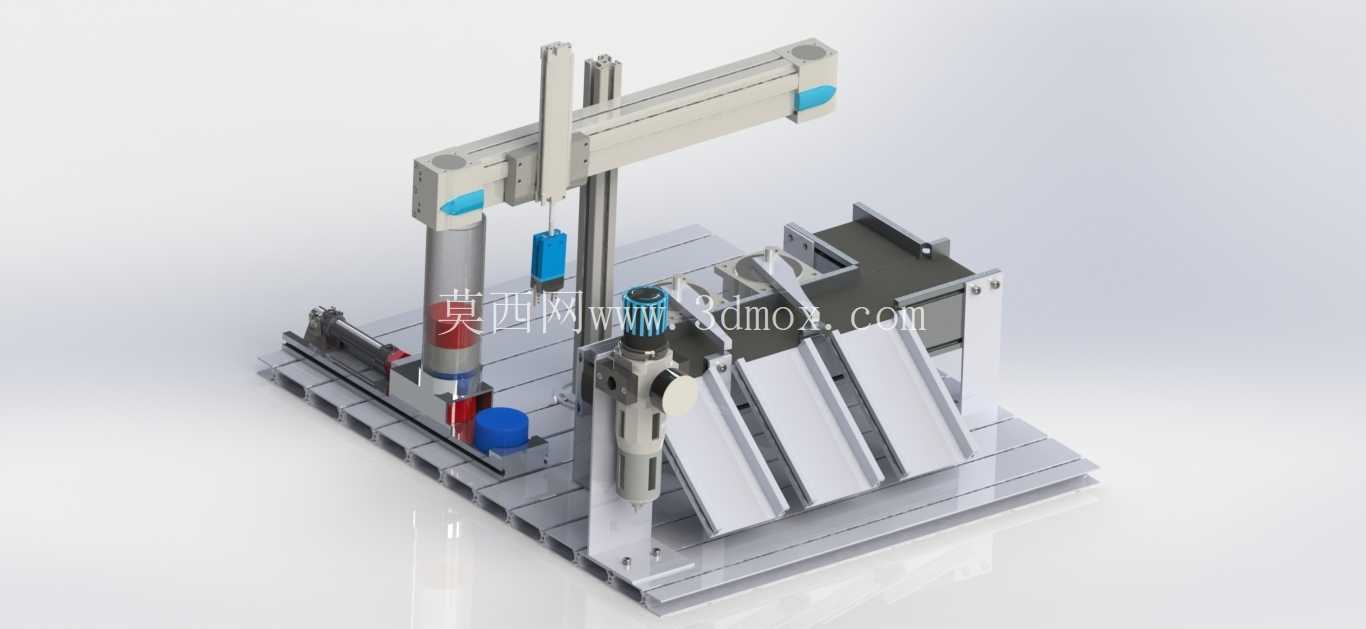

　　这套移栽工作站的结构布局，是针对小型铸造件后处理工序的流转需求设计的，核心采用三轴龙门驱动架构，X轴采用双直线导轨搭配同步带传动，横跨整个作业台面，覆盖所有工位的作业范围，Y轴滑台挂载在X轴横梁上，负责前后方向的位置调整，Z轴则集成了气动旋转执行元件与快换夹具接口，可根据不同工序的工件形态更换夹爪或者吸具，适配不同规格的铸造毛坯件抓取需求。台面上的斜置料道是针对毛坯件的自动上料设计，依靠工件自身重力实现逐件送料，料道末端设置了挡料与分料机构，配合光电检测元件实现单工件分离，避免叠料导致的抓取失误，料道旁的定位工位设置了仿形定位块，工件被移栽到该位置后，可完成姿态校正，为后续的打磨、检测或者码放工序提供统一的定位基准。

　　Z轴末端除了常规的夹取机构，还预留了气动打磨头的安装位，可在移栽的间隙完成工件飞边的简单处理，减少工序间的流转等待时间，台面上的三色料杯是不同规格工件的缓存位，可根据生产节拍的需求，临时存放待加工或者已加工的工件，平衡前后工序的节拍差。整个设备的安装基准面为整块铣平的铝型材平台，所有导轨、料道、工位组件都通过T型螺栓固定在平台的T型槽内，可根据实际生产的工位需求调整各组件的安装位置，无需重新加工安装孔位，适配小批量多品种的铸造件生产场景。

　　龙门架的立柱采用加厚铝型材拼接，底部与平台通过角码和螺栓刚性连接，保证X轴横梁高速移动时的结构稳定性，避免横梁晃动导致的抓取定位误差，各轴的驱动端都设置了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，软限位通过原点传感器与行程开关配合，防止轴体超程运行导致的机械碰撞。气路走线全部采用拖链收纳，沿龙门架的运动方向布置，避免线缆外露被运动部件剐蹭，所有气动元件的电磁阀都集中安装在平台侧面的阀岛支架上，缩短气路路径，提升执行元件的响应速度。

　　这套机构的实际应用场景，主要是连接铸造工序的出料端与后续的打磨、清洗、检测工位，替代人工完成高温毛坯件的搬运转移，降低工人的劳动强度，同时避免人工搬运过程中磕碰导致的工件外观缺陷，多工位的布局设计可同时对接3-4台后续工序设备，单台移栽机构即可覆盖一条小型铸造生产线的物料流转需求，相比关节机器人，龙门式的结构占用空间更小，维护成本更低，定位精度可满足小型铸造件的上下料需求，Z轴的行程设计可适配不同高度的工位设备，无需额外加高机架。在设计过程中，优先考虑了铸造车间的粉尘环境，所有导轨都配备了防尘刮板，可自动刮除导轨表面附着的金属粉尘，避免粉尘进入导轨滑块导致的磨损过快，传感器元件都采用防护等级IP65以上的型号，减少车间粉尘对检测元件的影响，设备的整体高度控制在两米以内，适配大部分车间的厂房高度要求，平台底部预留了地脚螺栓安装孔，可直接固定在车间的硬化地面上，无需额外制作安装基座。
