多翼式离心通风叶轮结构设计

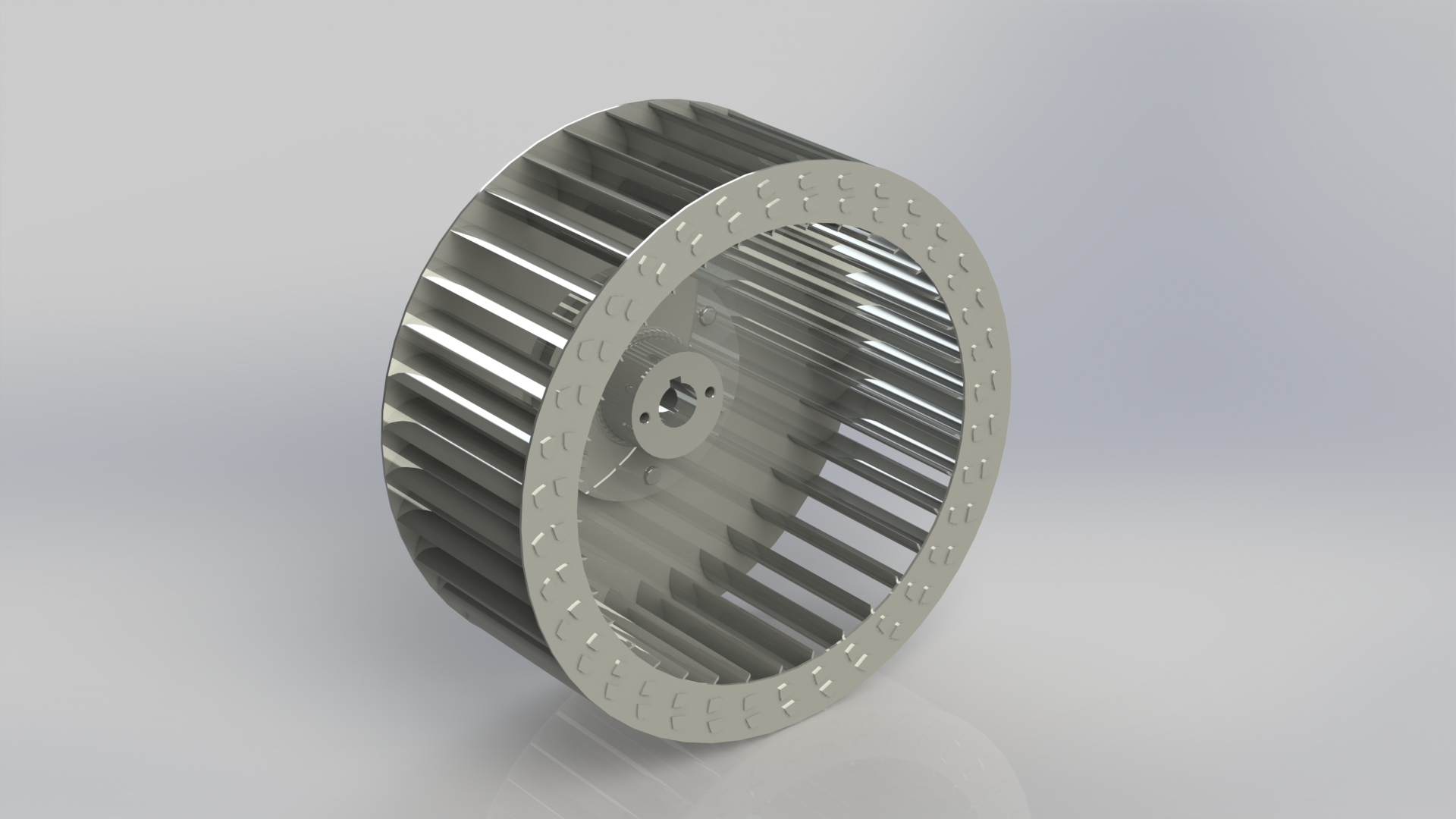

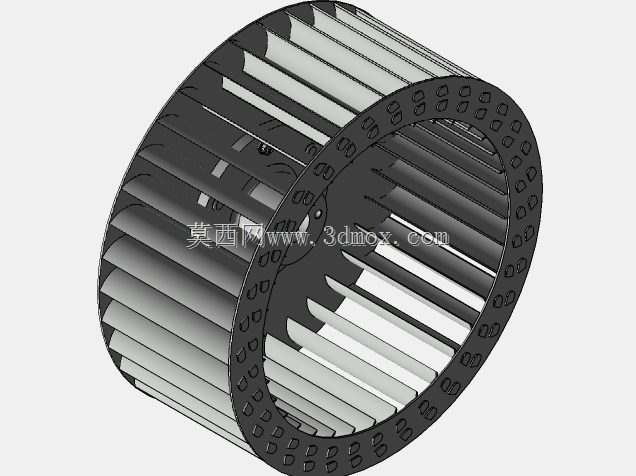

这类多翼式叶轮是离心通风设备的核心做功部件，日常在商用新风系统、工业工位除尘机组、暖通空调送风段、小型烘干设备风道内都能见到它的身影，和普通高压风机叶轮不同，它的叶片数量多、叶道狭窄，主打低风压下的大风量输送，运行时气流沿轴向进入叶轮腔，在叶片离心力作用下沿径向甩出，能在较低转速下实现稳定的送风效率，运行噪音也比高压前弯叶轮更低，适配对噪音控制有要求的室内通风场景。从结构设计来看，叶轮采用前弯式多叶片布局，叶片通过冲压成型后与前后端盖铆接固定，前端盖做了翻边强化处理，端面上均匀排布的安装孔用于和驱动电机的法兰盘对接，中心的轴孔带键槽定位结构，能避免高速运转时叶轮与电机轴出现打滑偏移，安装时需要保证叶轮端面与电机安装面的平行度误差控制在0.2mm以内，否则运转时会出现动平衡超标引发的整机振动。设计过程中需要重点考量叶片的折弯角度与相邻叶片的间距，叶片角度过大容易出现气流在叶道内形成涡流，降低送风效率，角度过小则会提升风阻增加电机负载，这款叶轮的叶片采用等距排布，叶道截面均匀变化，能让气流在叶轮内部的流动更平顺，减少气流脉动带来的异音。端盖外圈的翻边结构一方面能提升叶轮整体的结构刚性，避免高速运转时端盖出现形变，另一方面能和风机蜗壳的进风口形成配合间隙，减少气流回流损失，安装时要注意叶轮与蜗壳进风口的轴向重叠尺寸，一般控制在5-8mm为宜，间隙过大会造成风量泄漏，间隙过小则容易出现运转剐蹭。叶轮整体采用镀锌钢板材质制作，表面做了钝化防锈处理，适配普通空气输送场景，如果用于输送带有腐蚀性的气体，还需要更换为不锈钢或者铝合金材质，同时重新做动平衡校正，动平衡等级需要达到G6.3以上才能满足长期稳定运行的要求，避免长期运转后轴承过早磨损。
