龙门式多工位物料搬运分拣作业机构

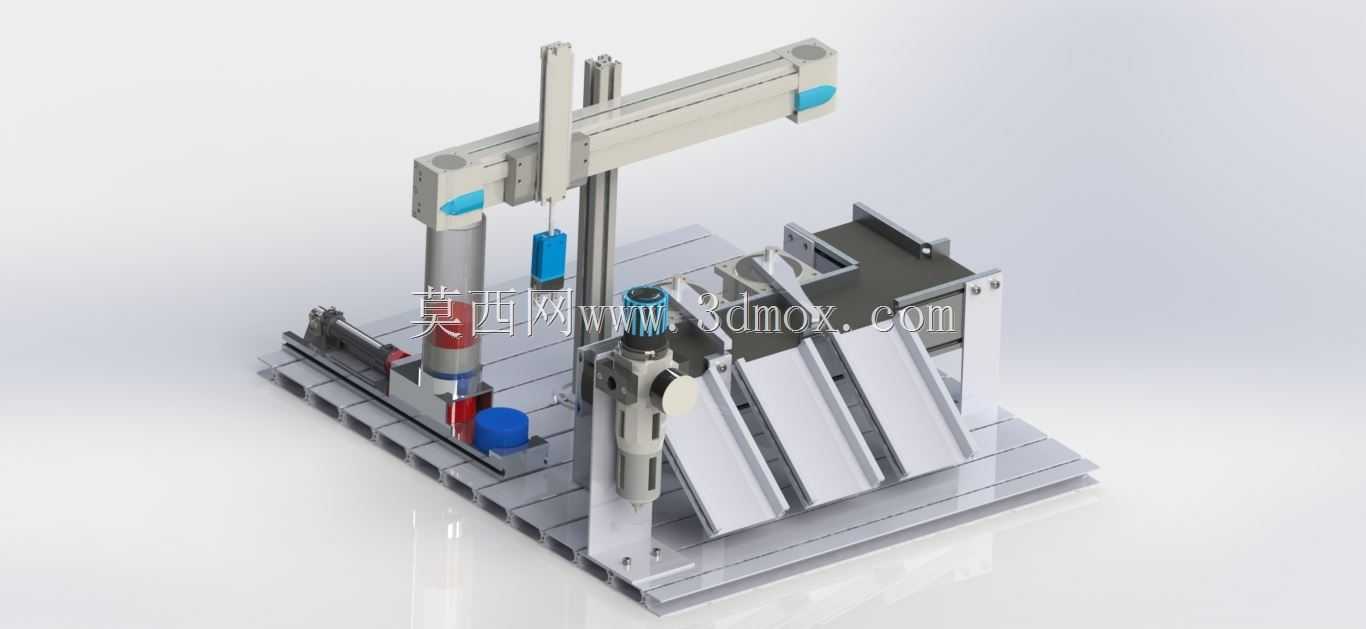

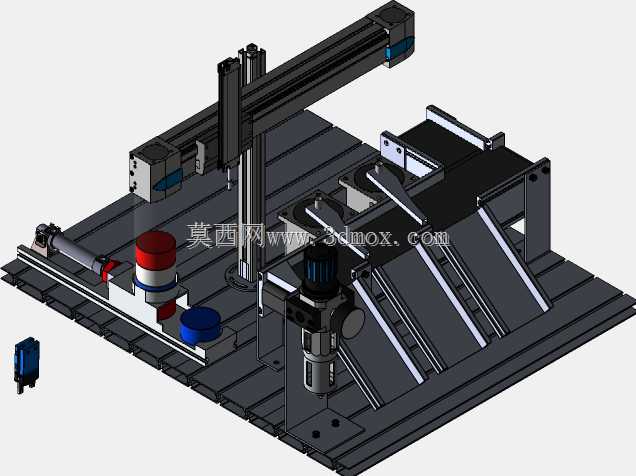

该机构主要面向3C电子零部件、小型五金件的产线分拣与上下料场景，可嵌入流水线中段完成待加工件的工位转移、合格品与不良品的分类归集，替代人工完成重复性的取放作业，适配小批量多品种的柔性生产需求。整体采用十字龙门的布局形式，X轴采用长行程直线模组横跨作业台面，Y轴滑座搭载在X轴动子上实现横向位移，Z轴采用双导杆导向的升降结构，末端预留标准夹具安装接口，可根据作业对象更换气动夹爪、真空吸盘或者拧紧主轴，图中展示的配置搭载了夹取与涂覆两类执行端，可同步完成取件与点位涂胶的复合工序。台面上集成了多组斜向滑槽料道，料道入口处设置定位挡块与到位检测位，待处理工件从料道滑入定位区后，龙门机构移动至取件位完成夹取，按照预设路径转移至对应的加工位或者料盒，斜向料道依靠工件自重滑入，无需额外动力输送，简化了台面上的布线与驱动结构。设计阶段优先考虑安装边界的适配性，整体底座采用标准铝型材拼接的平台结构，台面预留密集的T型槽安装位，可根据产线实际布局调整料道、夹具的固定位置，X轴模组的两端设置硬限位块与缓冲胶垫，避免动子超程脱出，Z轴升降行程覆盖台面所有工位的高度差，执行端最低点可触及台面定位块上表面，最高点抬升后可避开所有料道与工装的凸起结构，移动过程中不会产生干涉。走线采用拖链内置布局，所有动力线缆与信号管线均收纳在X轴与Z轴的拖链内，随动过程中管线不会与台面上的工装产生剐蹭，拖链的弯曲半径匹配线缆的最小弯折要求，长期往复运动不会出现线缆折损。台面上还预留了视觉相机的安装位，可加装视觉系统完成工件的姿态识别与位置补偿，适配来料位置存在偏差的作业场景，无需额外增加定位工装即可完成精准取放。各轴的驱动采用伺服电机搭配滚珠丝杠的传动形式，重复定位精度可控制在±0.02mm范围内，满足小型精密零部件的取放精度要求，运行速度可根据产线节拍调整，最高移动速度适配每分钟15次的取放作业循环。
