小型铝制框架皮带输送设备结构设计

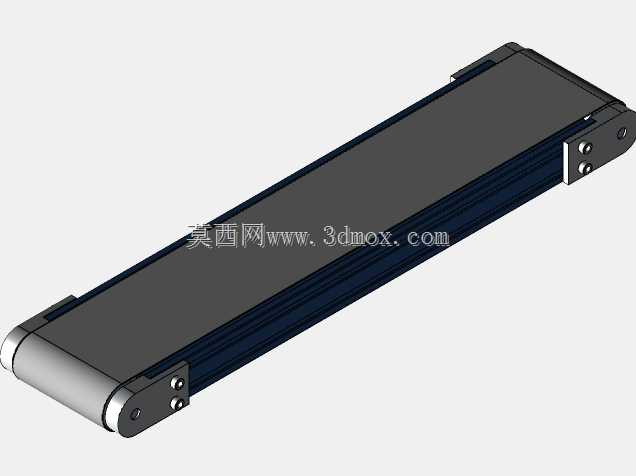

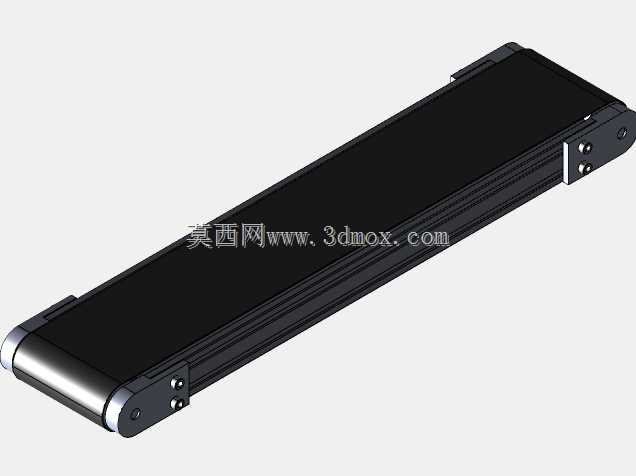

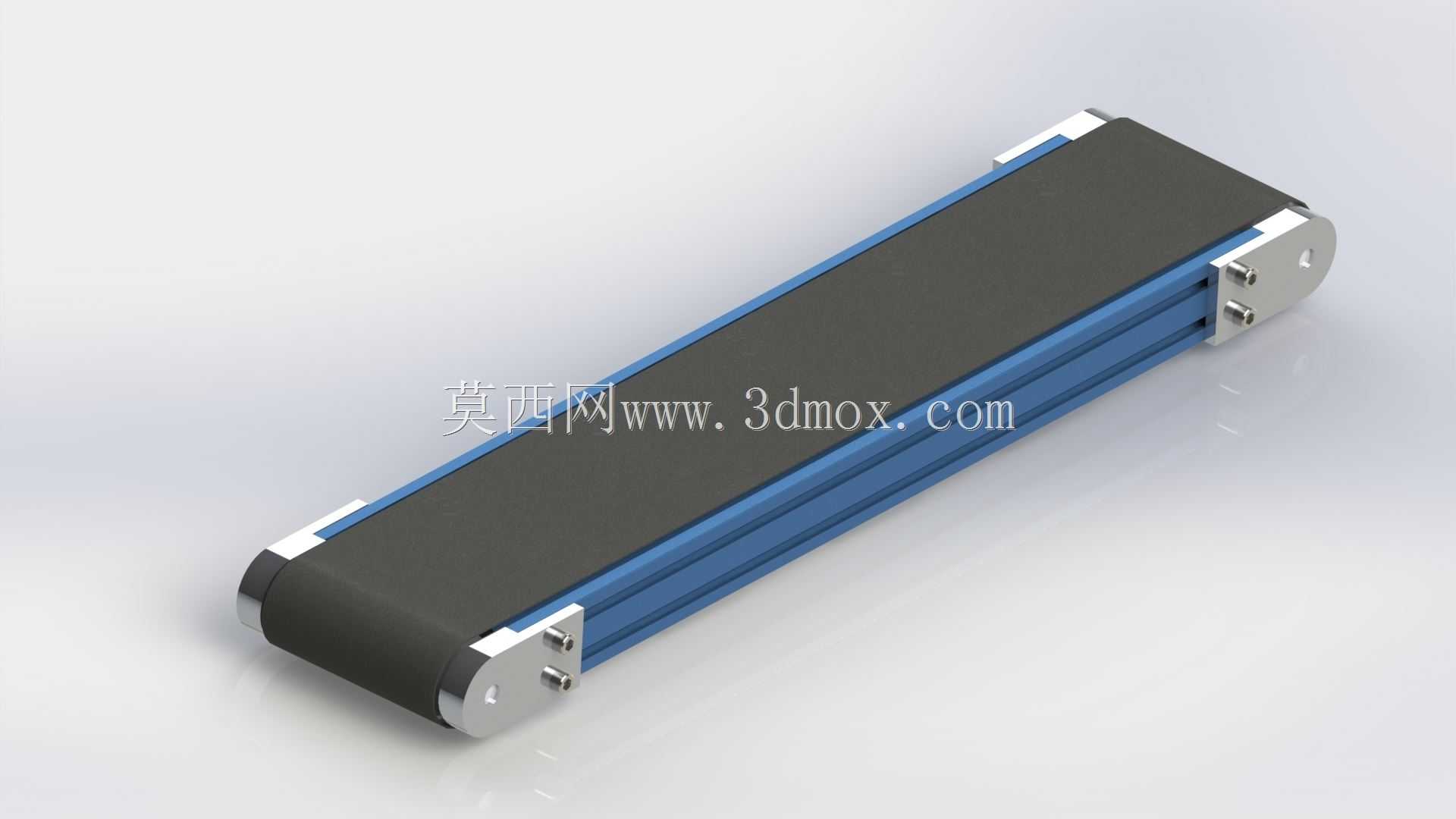

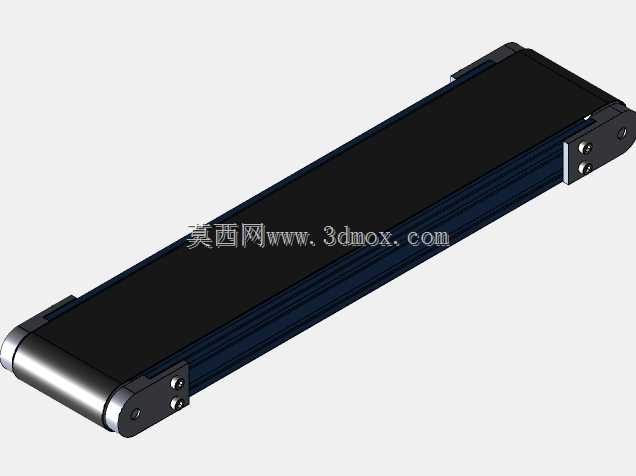

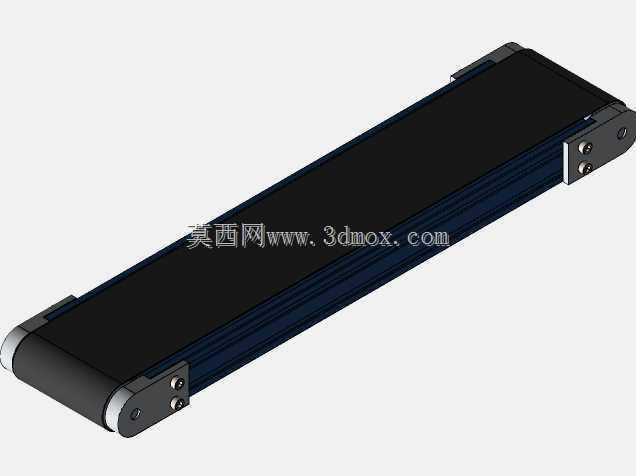

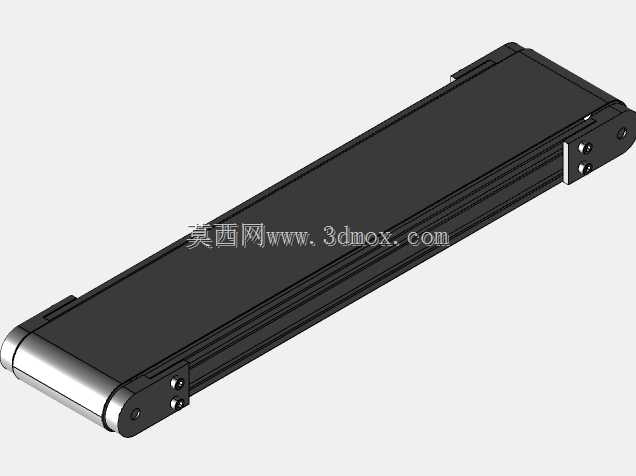

这款小型皮带输送设备主要面向紧凑空间内的轻载物料输送场景，常见于电子元器件分拣工位、小型零件加工流水线衔接段、实验室样品传输环节以及包装工序的进料出料端，能够在有限的厂房空间内完成零散小件、轻型包装件的平稳水平传输，替代人工反复搬运的重复劳作，有效提升工位间的物料流转效率，降低作业人员的劳动强度。设备主体采用铝制框架作为承载基体，铝型材本身具备质量轻、结构强度稳定、抗锈蚀能力强的特点，无需额外做表面防腐处理即可适配多数常规工业车间的使用环境，同时框架的模块化型材结构也方便后期根据产线调整需求做长度拓展或者附件加装。设备的核心输送载体为黑色防滑皮带，皮带表面平整且具备适度摩擦力，能够避免输送过程中轻质小件出现打滑偏移的问题，两端的辊筒组件做了圆弧过渡处理，防止皮带运行过程中出现跑偏、卡滞的情况，端部的金属端板集成了辊筒安装位与张紧调节结构，无需拆解主体框架即可完成皮带张紧度的微调，日常维护操作十分便捷。从安装边界来看，这款设备整体为窄长型结构，宽度尺寸控制在100mm级别，整体长度为500mm，占用的横向安装空间极小，既可以单独作为独立的短距离输送单元使用，也可以多台拼接组成更长的输送线体，还能够直接嵌入到现有大型流水线的缺口位置作为过渡衔接单元使用。设计过程中充分考虑了小型输送场景的实际需求，摒弃了冗余的重型结构设计，在保证结构刚性满足轻载输送要求的前提下，尽可能压缩设备自身的体积与重量，设备底部预留有标准的安装固定孔位，可以直接固定在工作台面、设备支架上，也可以搭配可调支撑脚做高度微调，适配不同高度的工位对接需求。设备两侧的蓝色型材侧边既作为框架的加强结构，也可以作为小型导条的安装基座，根据输送物料的尺寸加装侧边挡条，防止物料从皮带两侧掉落，整体结构没有多余的外露突出部件，运行过程中安全隐患低，适合在人员操作密集的工位周边部署使用，能够很好地融入轻工制造、电子组装、小零件加工等行业的精细化生产场景中。
