公制角头扳手收纳托盘结构设计

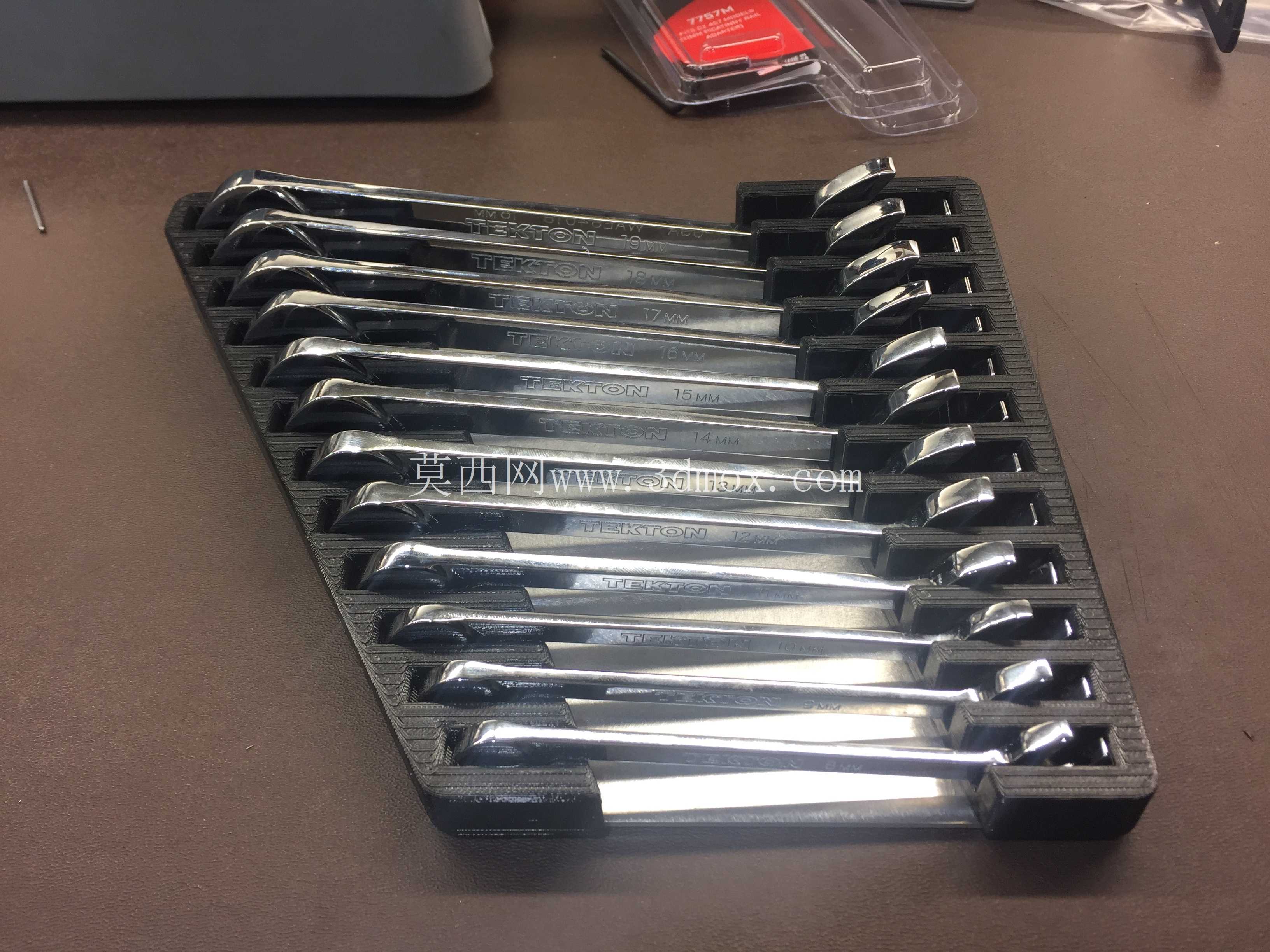

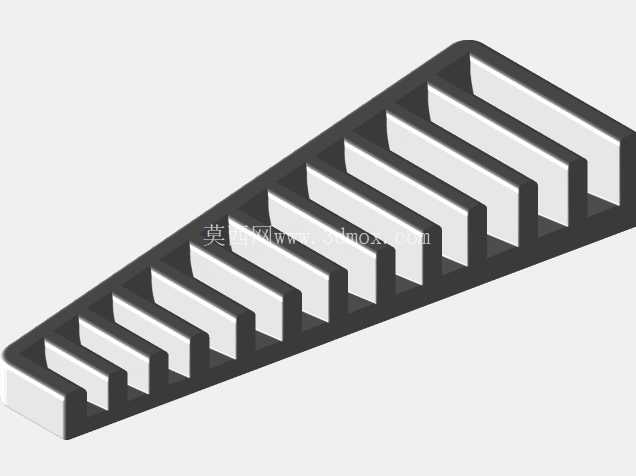

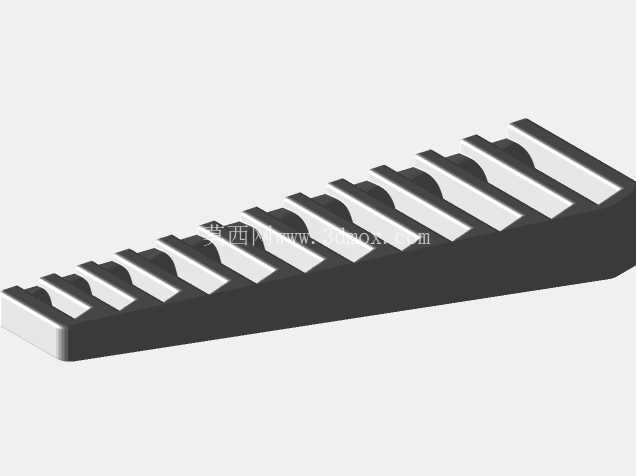

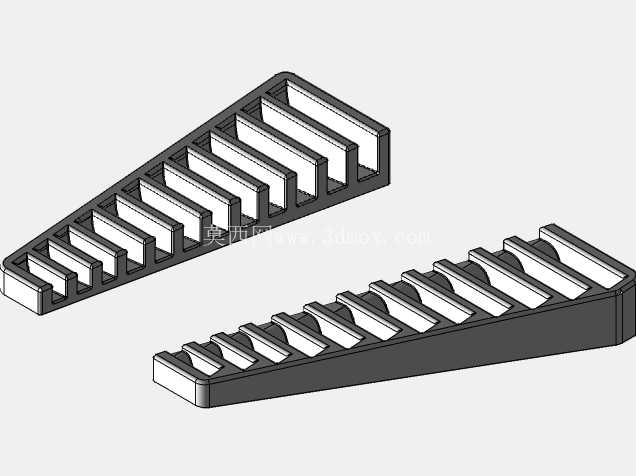

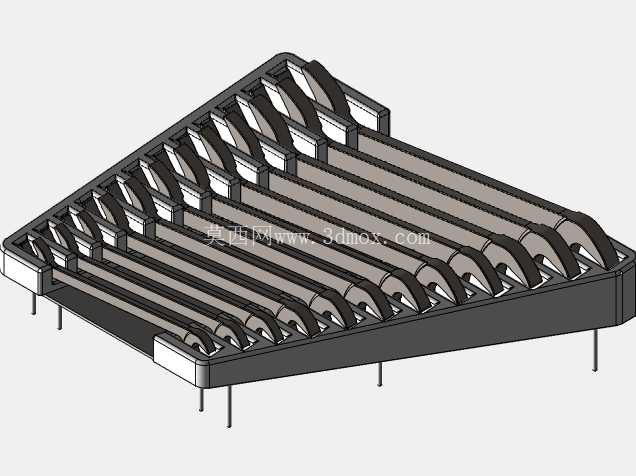

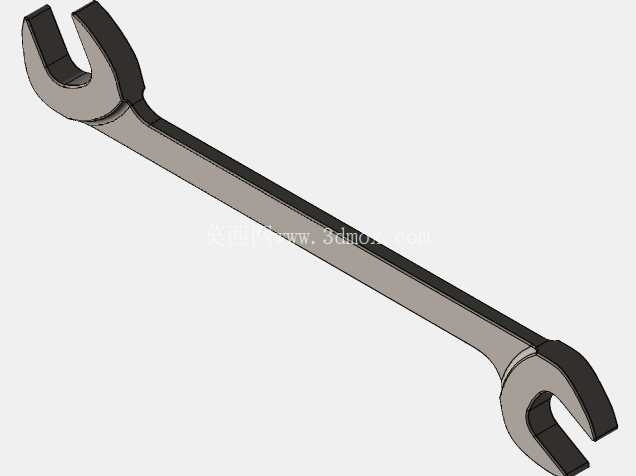

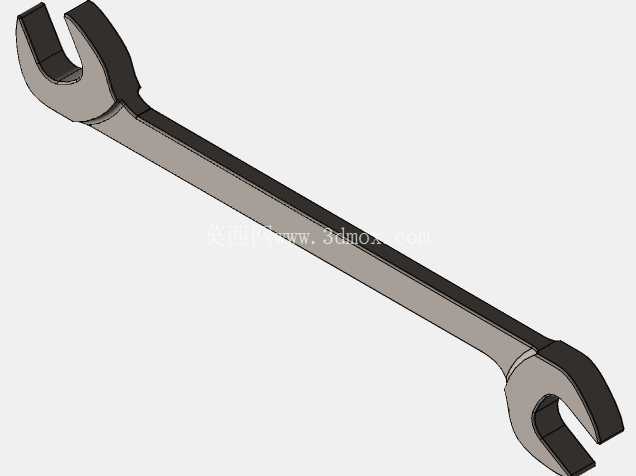

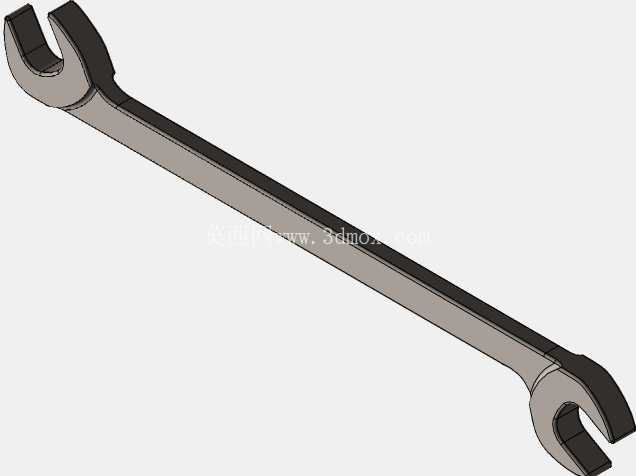

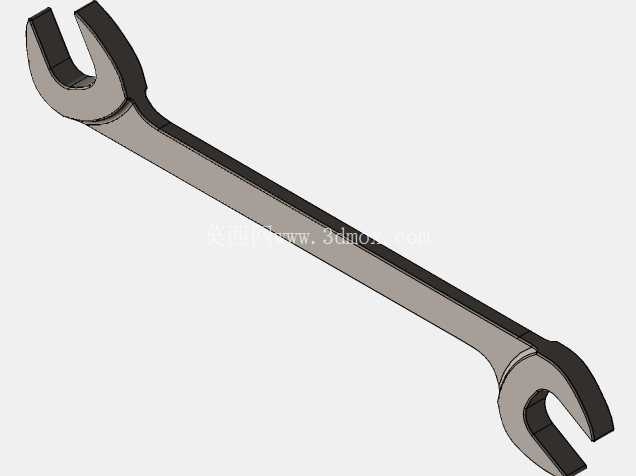

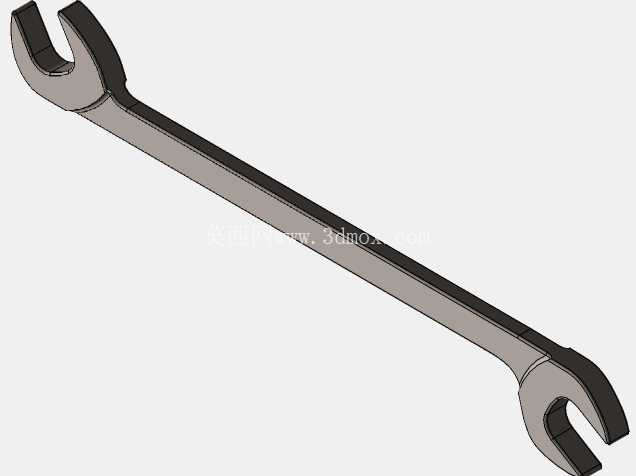

　　日常机加工、设备维保场景里，成套角头扳手的收纳一直是一线操作人员容易忽略的细节：零散放置的扳手不仅会在工具柜内滑动磕碰、造成开口端镀层磨损与尺寸超差，取用的时候也需要反复翻找，拖慢维保作业的响应速度，这款适配公制规格Tekton角头扳手的收纳托盘，正是针对车间工具定置管理的实际需求设计的。从结构适配性来看，托盘的每一个卡位都对应单支角头扳手的外形轮廓做了仿形限位，卡位的深度刚好覆盖扳手杆身三分之二的位置，既不会因为卡位过浅导致扳手在托盘挪动时滑脱，也不会因为卡位过深造成取放时手指抠取不便，相邻卡位之间的凸筋厚度控制在2mm，既保证了托盘整体的结构强度，不会因为频繁取放扳手出现筋位断裂，也尽可能压缩了相邻扳手的间距，让整套扳手的排布更紧凑，减少托盘整体的占用面积。这款托盘的设计充分考虑了桌面级FDM3D打印的加工特性，最初的整体式结构在实际打印测试中发现，打印机的成型台面尺寸无法覆盖托盘整体长度，因此将结构拆分为左右两个独立分段，拆分位置选在中间无卡位的平整连接段，拼接时仅需要简单的对位即可组合成完整托盘，不需要额外的粘接或者紧固件固定；拆分后的单个分段尺寸刚好适配常规桌面3D打印机的成型边界，不需要对模型做额外的缩放或者切片调整，打印时不需要添加过多支撑结构，仅在卡位的边缘位置添加少量易剥离的支撑即可保证成型精度，打印完成后去除支撑就能直接使用。

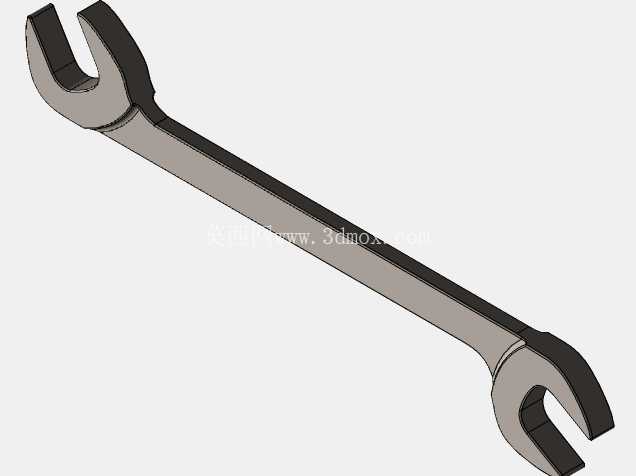

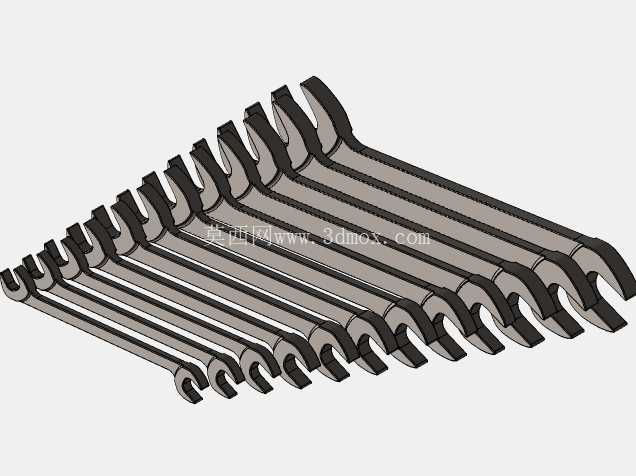

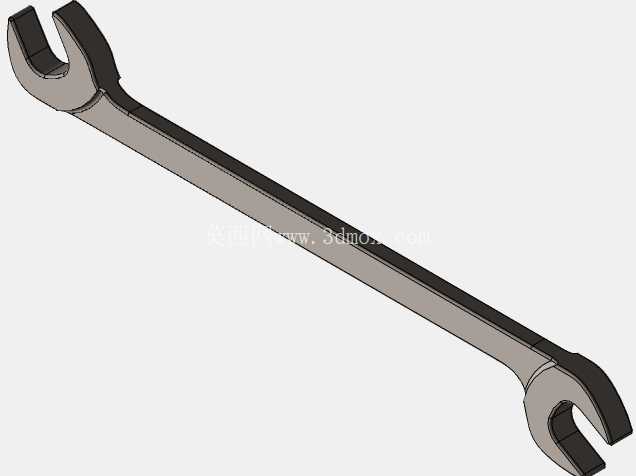

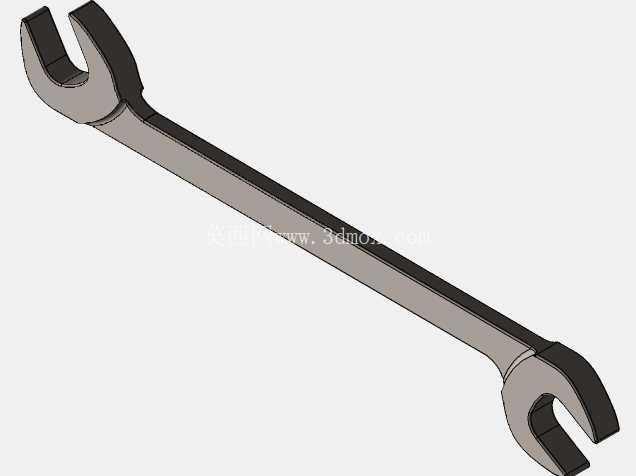

　　托盘底部设计有均匀分布的浅型防滑凹槽，放置在金属工具车台面或者木质工作台面上时，不会因为抽拉扳手的作用力出现托盘整体滑移，卡位的端部做了1mm的倒角处理，扳手放入时可以顺着倒角滑入卡位，不需要刻意对准位置，即使是戴劳保手套操作也能快速完成扳手的归位。在轮廓数据采集阶段，采用接触式探测的方式获取每一支公制角头扳手的实际外形尺寸，考虑到不同生产批次的扳手会存在毛坯尺寸的细微公差，卡位的轮廓尺寸比实际扳手尺寸大0.3mm，既保证扳手可以顺畅放入卡位，也不会因为间隙过大导致扳手在卡位内晃动产生异响；托盘的边缘做了3mm高的围边，即使托盘出现小角度倾斜，扳手也不会从侧边滑出。

　　从实际使用场景来看，这款托盘可以直接放置在工作台的边缘位置，也可以嵌入工具车的抽屉内，嵌入安装时托盘的整体高度控制在20mm，适配绝大多数常规工具抽屉的内部净空高度，不需要对抽屉做额外的改造；托盘的表面没有多余的装饰结构，平整的顶面方便日常清理，车间内的油污、铁屑堆积后可以直接用毛刷清扫或者用清洗剂冲洗，不会因为存在复杂的凹陷结构残留污物。针对维保作业频繁的工位，这种定置收纳的托盘可以让操作人员快速识别对应规格的扳手位置，拿取时不需要反复核对规格，用完后也能快速归位，从根源上避免工具遗失、混放的问题；托盘的材质选用常规的PLA或者PETG打印耗材即可满足使用强度要求，如果是在油污较重的车间场景使用，选用PETG耗材打印可以获得更好的耐油污、抗冲击性能，长期使用不会出现脆裂的问题。

　　在结构强度校核上，托盘的底板厚度设置为3mm，配合卡位之间的连接筋，整套扳手全部放置在托盘上时，底板的最大变形量小于0.2mm，不会因为长期承重出现中部凹陷的问题；卡位的侧壁厚度设置为2.5mm，频繁取放扳手的摩擦不会导致侧壁快速磨损，正常使用场景下的使用寿命可以达到3年以上。考虑到部分用户会将托盘壁挂安装，托盘的背部预留了两个沉头孔位，可以直接用自攻螺丝将托盘固定在墙面的挂板上，沉头孔的深度刚好覆盖螺丝头的厚度，固定后螺丝头不会突出托盘表面，不会影响扳手的正常取放；壁挂状态下每个卡位的限位结构依然可以牢牢卡住扳手杆身，不会因为垂直放置出现扳手滑落的问题。
