可调扳手收纳托架适配6至12英寸扳手

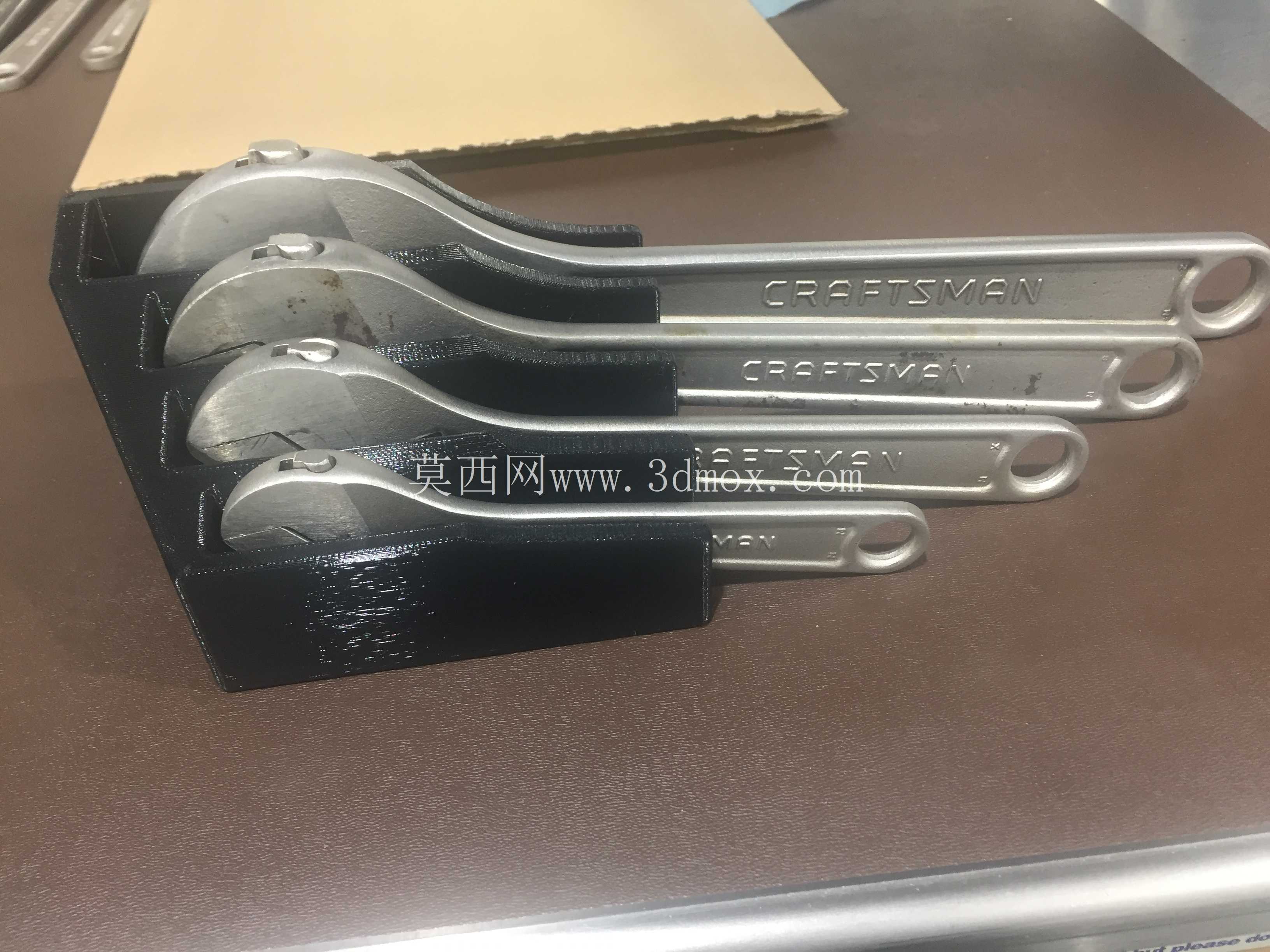

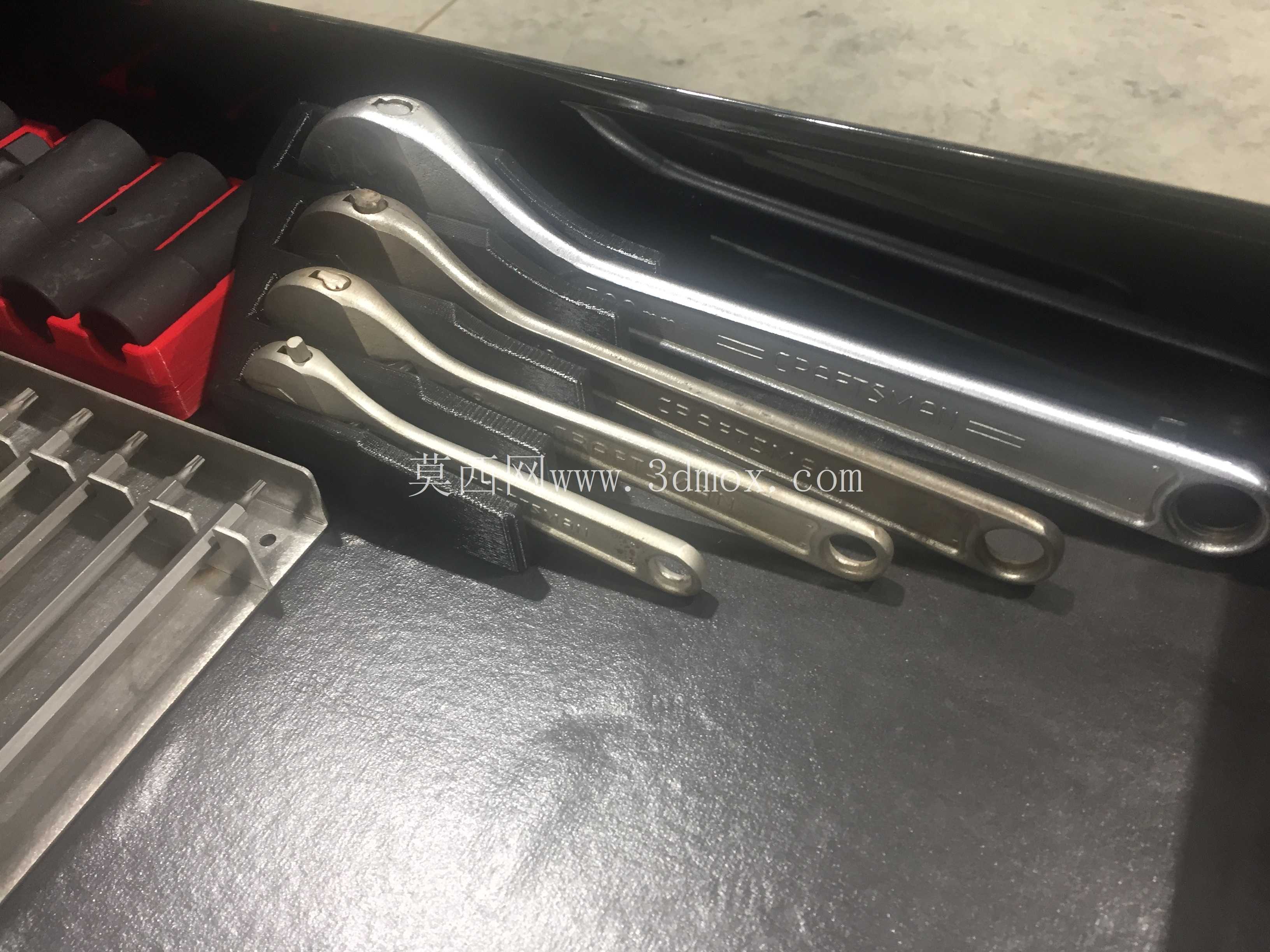

在日常机加工、设备维保、装配作业的工位场景中，活动扳手是拆装紧固件、调整设备间隙时使用频率极高的手动工具，不同开口量程的扳手往往需要成组配置，才能覆盖从M4到M16甚至更大规格的螺栓螺母作业需求。以往多数工位会将扳手直接平铺在工作台面、或是塞进工具柜抽屉，不仅拿取时需要翻找，扳手活动钳口的啮合面也容易和其他金属工具磕碰产生毛刺，长期使用会导致钳口夹持精度下降，甚至出现打滑伤手的隐患。这款可调扳手收纳托架，就是针对6、8、10、12英寸四款常用规格的Craftsman活动扳手做的定制化收纳结构，适配桌面3D打印的加工工艺，能直接固定在Prusa i3 MK3S+这类常见的桌面级FDM打印机上完成制作，不需要额外的开模成本，小批量制作或者单工位定制都十分灵活。

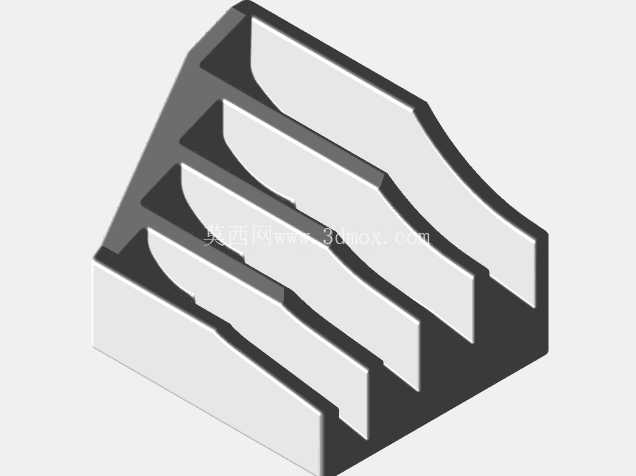

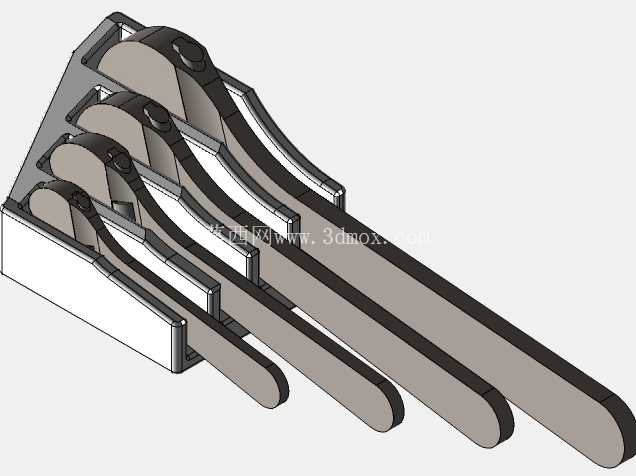

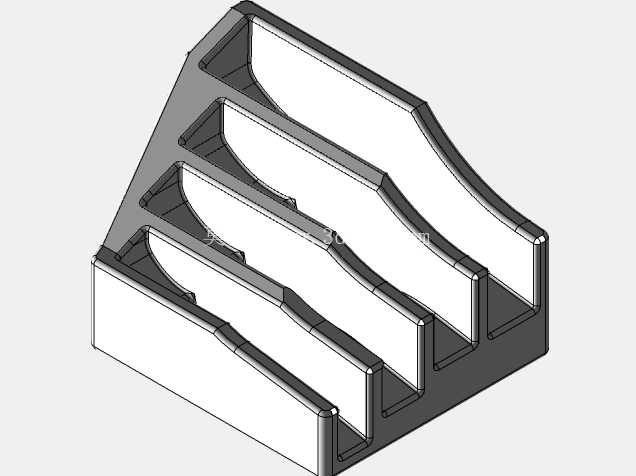

从结构设计逻辑来看，托架整体采用倾斜排布的卡槽结构，四个卡槽分别对应四款扳手的手柄宽度与厚度做了适配，卡槽的倾斜角度经过反复调整，既保证扳手插入后不会因为自重滑落，又能让使用者站在工位前伸手就能直接握住扳手手柄抽出，不需要额外抬臂或者调整手腕角度，拿取动线完全符合日常作业的操作习惯。托架内部预留了磁铁安装的沉孔位置，安装时可以将强磁圆片嵌入沉孔，靠磁力吸附住扳手的金属手柄，即使托架受到轻微碰撞、或是工位抽屉抽拉产生震动，扳手也不会从卡槽内脱出，同时磁铁完全隐藏在托架内部，不会外露吸附铁屑等杂物，日常清理只需要擦拭托架表面即可。

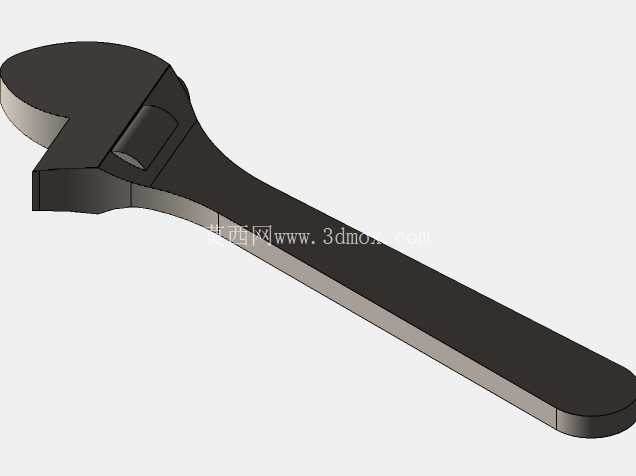

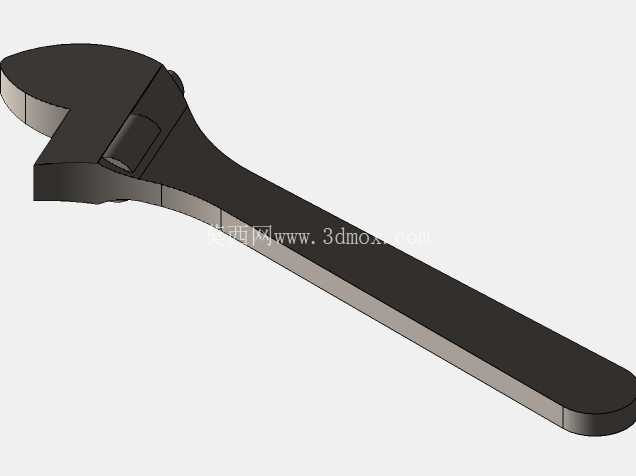

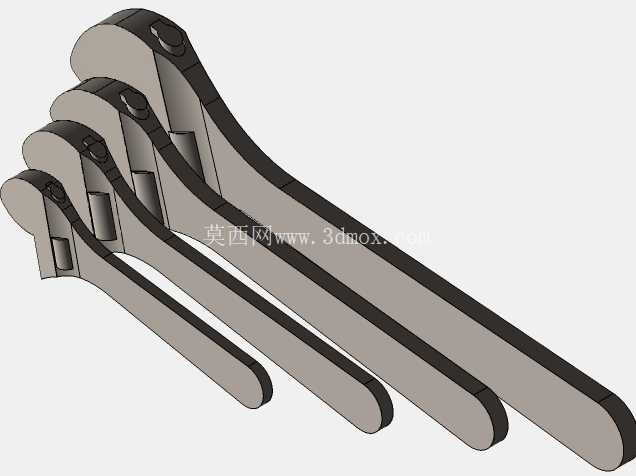

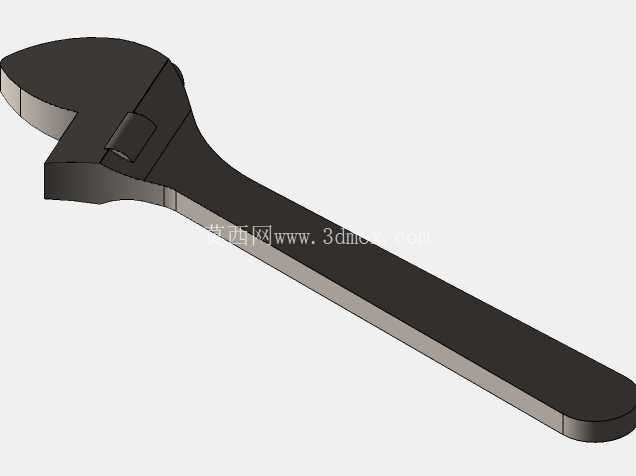

建模过程中，扳手的轮廓数据通过接触式探测臂采集实尺数据完成，没有完全照搬工具厂商的公开图纸参数——毕竟不同生产批次的手动工具，受热处理、表面抛光工序的影响，毛坯尺寸会存在细微公差，如果完全按照标称尺寸建模，很容易出现卡槽过紧扳手插不进去、或是过旷导致扳手晃动的问题。采集实尺轮廓后做的卡槽结构，单边预留了0.2mm的安装间隙，既能保证扳手插拔顺畅，又不会出现明显的旷量。托架的底座部分做了加厚处理，整体重心靠下，即使四个扳手全部插满，托架也不会出现前倾侧翻的情况，底座底部可以粘贴防滑硅胶垫，放置在木质、金属工作台面上都不会滑动，也不会刮伤工作台漆面。

从安装边界来看，整个托架的横向尺寸刚好能容纳四款扳手并排摆放，纵向深度不会超出普通工位工具摆放区的预留空间，不需要占用额外的工作台面，也可以通过螺丝固定在工具挂板、工位侧方的置物架上，适配多种工位布局。卡槽的深度设计刚好包裹住扳手手柄的非工作段，扳手的活动钳口部分完全外露，拿取时可以直接观察到钳口的开合状态，提前判断是否需要调整开口大小，减少作业前的准备时间。对于需要频繁切换不同规格扳手的装配工位、设备维保驻点来说，这种定制化的收纳托架能有效减少工具找取的时间损耗，同时避免工具磕碰损坏，延长手动工具的使用寿命，建模时的公差预留思路也可以复用到其他手动工具的收纳结构设计中，根据不同品牌、不同批次的工具实际尺寸调整卡槽参数，不需要重新做整体结构的推翻设计。
