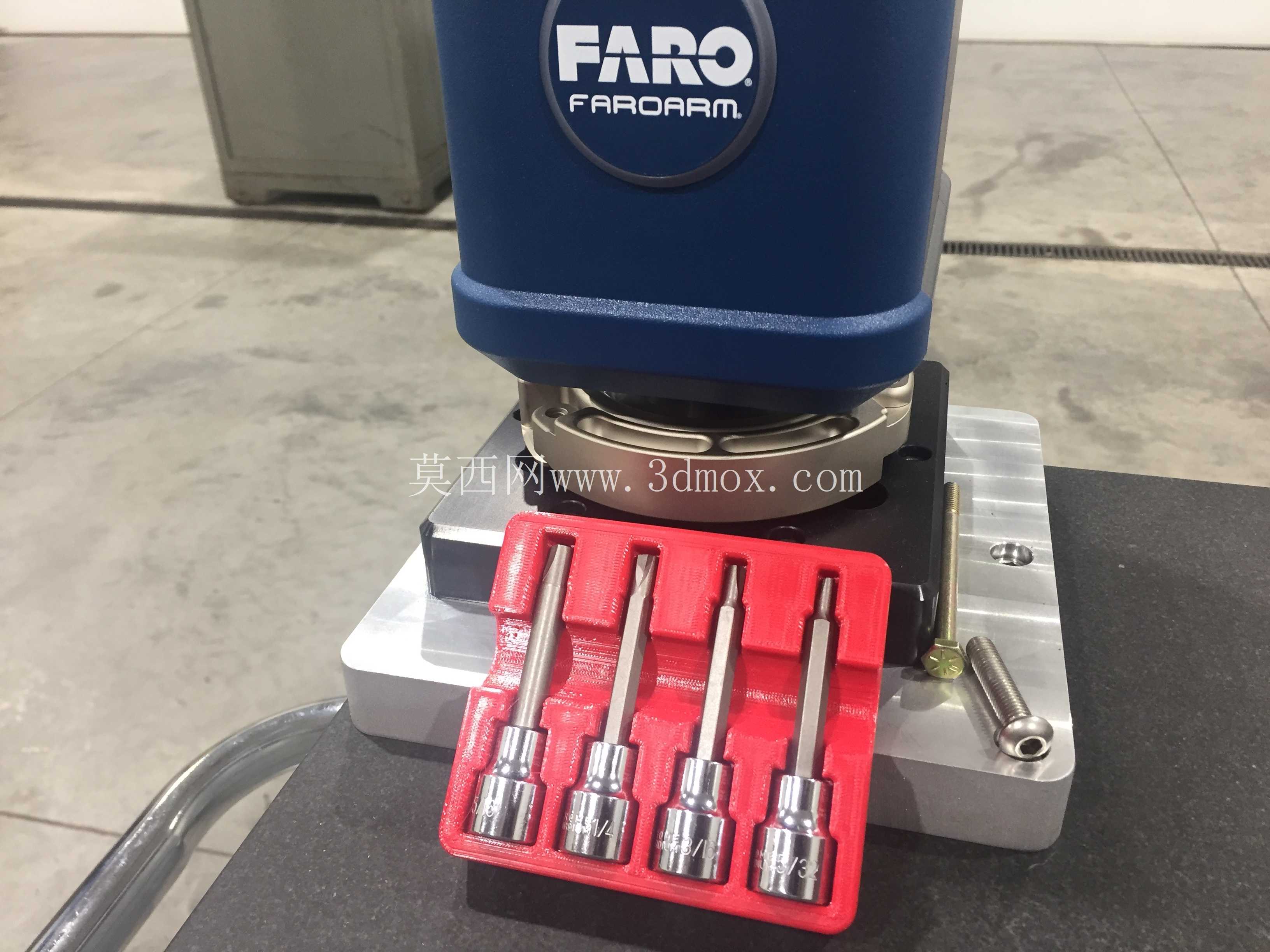

CTA Tools离合器头起子套筒套件托盘

　　这套工具组件主要面向汽车维修、动力总成拆装场景，针对离合器相关部件的紧固件拆装作业设计，配套的托盘结构用于规整收纳不同规格的起子套筒，避免作业过程中工具散落、错拿，提升维修工位的工具管理效率。在实际维修作业中，离合器总成的装配空间往往较为局促，部分紧固件位于壳体凹陷位置，普通长度的批头套筒无法深入作业点位，这套套筒的加长杆身设计刚好适配这类深位紧固件的操作需求，批头端的几何轮廓完全匹配离合器调整、固定位的螺丝槽型，作业时不会出现滑牙、批头脱出的问题，能有效降低紧固件损坏的概率。

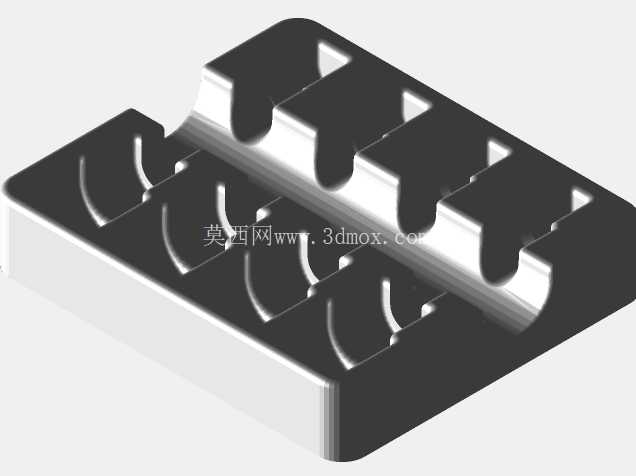

　　从结构设计来看，托盘的每个卡位都对应单支套筒的外形轮廓做了仿形限位，卡位的深度刚好包裹套筒下部的六角驱动端，放置后不会出现晃动、倾倒的情况，即使托盘随工具车移动产生颠簸，套筒也不会从卡位中脱出；托盘边缘做了加厚的挡边结构，拿取时可以直接握持挡边转移整组工具，不需要逐个收纳套筒。套筒本身采用通体合金钢结构，驱动端为标准1/4英寸六角接口，可适配常规的棘轮扳手、扭力扳手，批头端的尺寸公差控制在作业允许范围内，与紧固件槽型的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致扭矩传递时出现偏载。

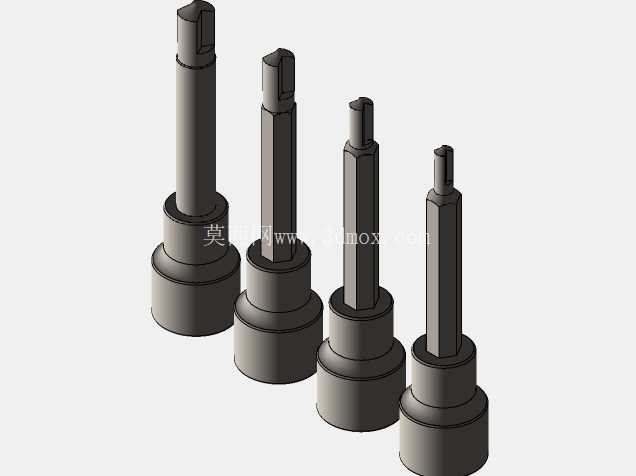

　　需要注意的是，目前建模还原的底座插座和对应配合几何尺寸是经过实物测量验证的，可直接用于工位工具收纳布局的三维模拟、维修工装的配套设计参考，但批头尖端的几何轮廓仅做示意参考，实际量产时不同厂商的毛坯加工尺寸会存在小幅偏差，建模时如果需要用于生产级的工装匹配，需要结合对应厂商的实物尺寸做公差修正。在三维建模过程中，这套组件的还原重点在于套筒的同轴度控制，杆身与驱动端、批头端的同轴度公差需要控制在0.05mm以内，才能保证实际作业时的转动稳定性，避免高速转动或者大扭矩输出时出现抖动；托盘的卡位位置需要和每支套筒的直径一一对应，相邻卡位之间的壁厚保留足够的结构强度，拿取单支套筒时不会因为相邻卡位的挤压导致托盘变形。

　　安装边界方面，整组托盘放置在标准维修工作台面上时，占用的平面尺寸适配常规工具车的抽屉内部空间，不需要额外改造抽屉结构即可直接放入，托盘底部做了防滑的微凸纹理，放置在金属工作台面时不会轻易滑动，作业时可以直接将托盘放在手边的台面上，随手即可拿取对应规格的套筒，不需要反复翻找工具盒。这类专用套筒套件和普通通用套筒的核心差异在于批头端的槽型匹配度，通用批头往往只能适配常规螺丝，而针对离合器部件的特殊槽型，专用套筒的贴合度更高，大扭矩作业时的受力分布更均匀，不会损伤螺丝的槽口，也能减少作业时的工具打滑风险，降低维修过程中的零件损坏成本。在维修工位的三维布局仿真中，这套工具托盘的模型可以直接导入工位布局场景，模拟工具放置位置、拿取半径，优化维修工位的工具摆放规划，减少作业人员的无效动作幅度，提升单工位的作业效率。
