起重吊装用弧形吊钩三维结构设计

　　在起重作业场景里，吊钩是直接承载被吊重物载荷的核心受力构件，从车间内的桥式起重机吊运加工工件、重型设备转场安装，到港口码头的门式起重机装卸集装箱、建筑工地塔吊吊运建材，几乎所有涉及垂直起重、短距离物料移位的作业环节，都需要依靠吊钩完成载荷的挂接与传递。这类吊钩的设计首先要满足受力合理性要求，整体采用流线型弧形钩身结构，避免直角转折带来的应力集中问题，钩身的曲率半径经过反复校核，保证挂接吊索、卸扣或者专用吊具时，载荷能够沿着钩身的中性层均匀传递，不会在局部位置出现应力峰值，降低长期交变载荷下出现疲劳裂纹的风险。

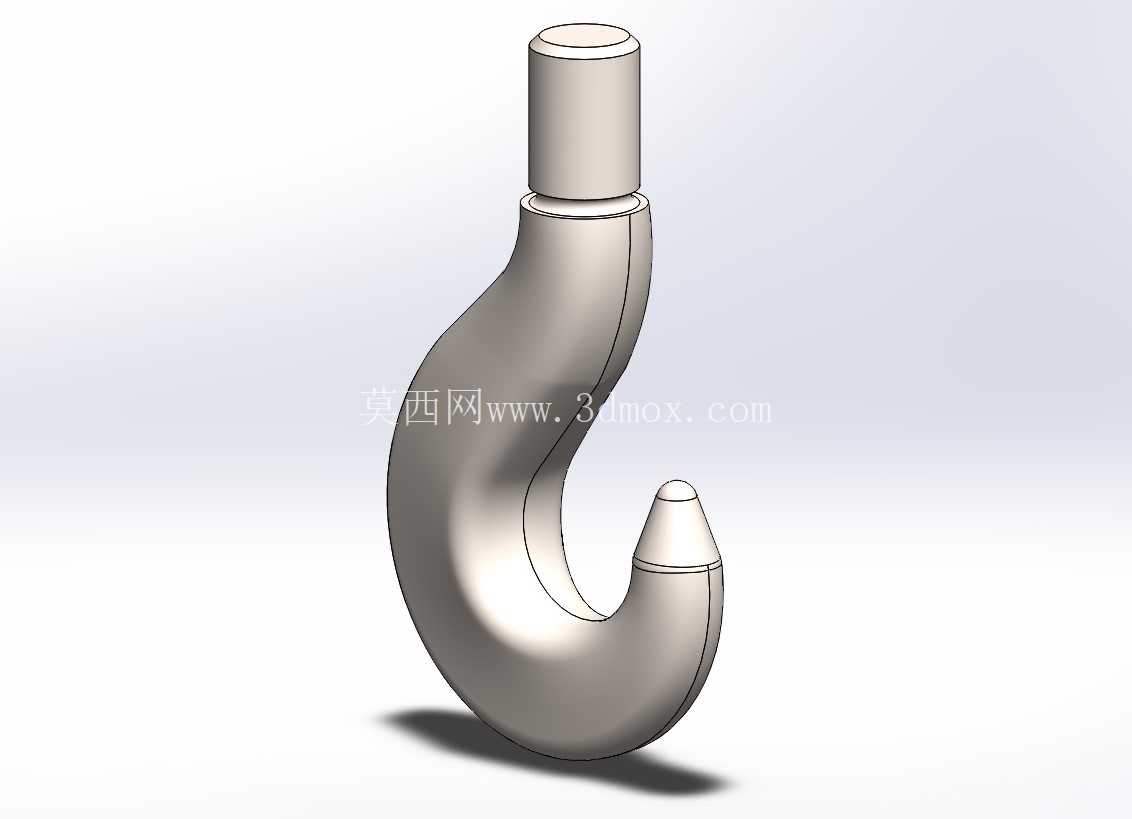

　　钩身顶端的圆柱连接段是安装配合的核心边界，这个柱段的直径尺寸与起重机吊钩组的推力轴承、横梁安装孔做适配设计，柱段的长度要满足穿过吊钩横梁、加装推力轴承与锁紧螺母的安装空间要求，保证吊钩能够在横梁内自由转动，适应起吊过程中重物的姿态调整，避免吊索出现扭结受力。钩尖位置做了圆台状的防脱结构设计，相比尖锐的钩尖，这种结构既能够避免挂接吊索时划伤索具纤维，也能在吊索出现小幅滑动时起到限位作用，配合额外加装的防脱棘爪，能够有效防止作业过程中吊索从钩口滑脱，降低作业安全隐患。

　　从设计思路上看，这类吊钩的建模过程优先保证受力路径的顺滑，钩身的截面从顶端连接段到钩底位置逐步过渡，钩底位置作为主要承载区，截面尺寸最大，往钩尖方向逐步收窄，在保证结构强度的前提下尽可能降低吊钩自身重量，减少起重设备的无效载荷消耗。建模时需要重点关注钩身曲面的连续性，整个弧形钩身采用平滑的曲面过渡，不存在折线或者曲率突变的位置，一方面是为了优化受力分布，另一方面也能避免热处理过程中因为截面突变出现应力不均导致的开裂问题。在实际安装适配中，吊钩顶端的圆柱段需要和吊钩螺母、推力轴承做配合，柱段的表面粗糙度需要满足转动配合的要求，柱段顶端的轴肩位置要做圆角过渡，避免和螺母接触位置出现应力集中。不同额定载荷的吊钩，钩身的截面直径、钩口的开口尺寸、钩身的整体曲率都有对应的设计规范，比如小载荷的吊钩可以用于轻型起重机的工位吊运，大载荷的吊钩则需要匹配重型起重设备的吊装需求，钩口的开口尺寸要保证常用的卸扣、钢丝绳套环能够顺利放入，同时开口不能过大避免吊索容易脱出。在日常使用场景中，吊钩不仅要承受垂直方向的静载荷，还要承受起吊瞬间的动载荷、重物摆动带来的侧向载荷，所以在结构设计时，钩身的各个截面都做了多工况下的强度校核，保证在侧向力作用下钩身不会出现永久变形。

　　钩身的流线型外形也方便日常检查维护，作业人员可以直观观察到钩身表面是否出现裂纹、变形、磨损等缺陷，曲面结构不存在容易积灰、积存油污的死角，日常维护时可以快速清理表面杂物，检查防脱装置的动作是否顺畅。这类吊钩的三维建模过程中，需要准确还原各个位置的过渡圆角，尤其是钩身和顶端圆柱段连接的位置、钩尖和钩身过渡的位置，这些位置都是应力容易集中的区域，圆角参数的准确性直接影响后续有限元分析结果的可靠性，也会影响后续加工制造时的工艺合理性。从加工工艺角度看，这类吊钩一般采用整体锻造加工，三维模型的曲面顺滑性直接决定了锻造模具的型腔设计合理性，顺滑的曲面能够减少锻造过程中的金属流动阻力，降低锻造缺陷出现的概率，后续热处理时也能保证冷却速度均匀，获得均匀的金相组织，保证吊钩的力学性能满足起重作业的安全要求。
