车床移动式跟刀架支撑工装结构

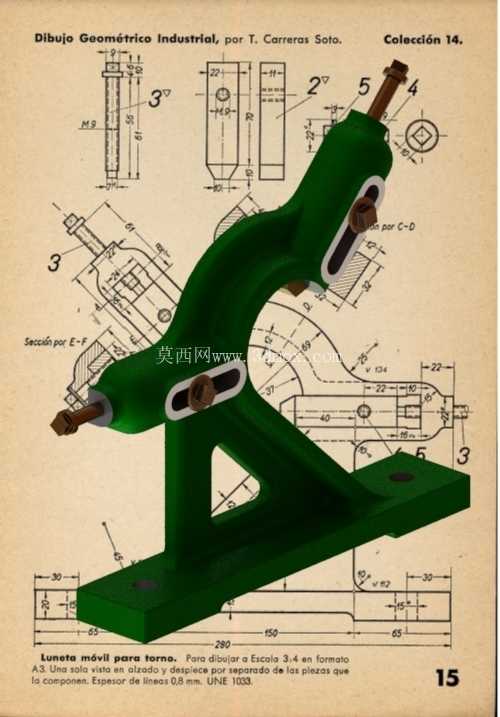

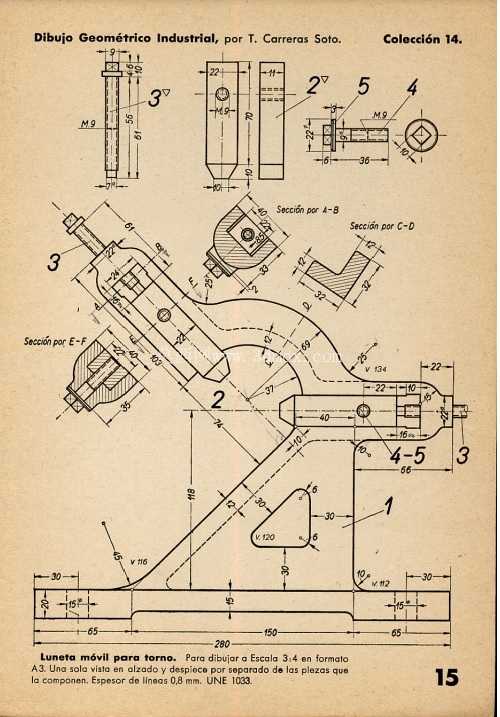

　　在普通卧式车床的长轴类零件切削加工作业场景中，工件自身长径比过大时，切削力作用下极易出现挠曲变形、振纹、让刀等问题，直接影响加工尺寸精度与表面粗糙度，移动式跟刀架作为车床配套的核心辅助支撑工装，正是为解决这类加工痛点设计的配套部件。这套跟刀架采用一体式弯臂式铸造基体结构，底部为平直安装底板，开设两个对称的安装定位孔，可直接通过T型螺栓固定在车床床鞍的对应安装位上，随床鞍一同沿床身导轨做轴向进给运动，实现对工件切削点附近的随动支撑，抵消径向切削力带来的工件形变。

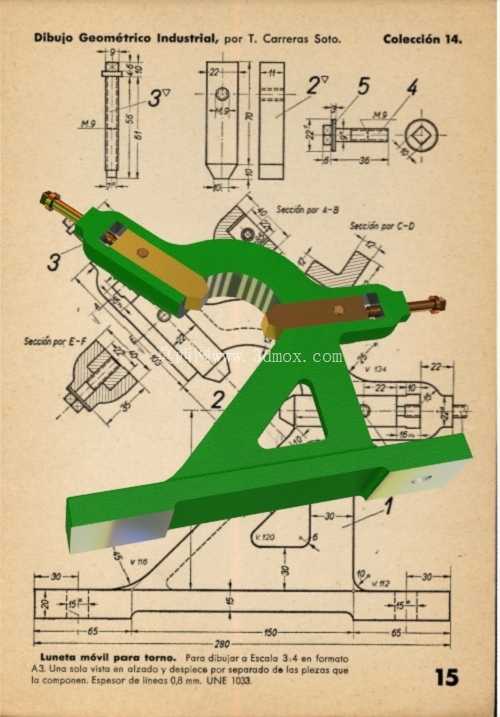

　　支撑臂部分采用弧形过渡的箱型截面设计，在尽可能降低整体重量的同时保证足够的结构刚性，避免支撑过程中自身出现形变影响支撑精度；臂体上开设两个呈一定夹角的支撑顶杆安装孔，孔内配套可调节的铜质顶杆与锁紧结构，两个顶杆配合车床自身的卡盘、尾座顶尖，可对工件外圆形成三点支撑定位，适配不同直径的轴类工件加工需求，顶杆端部采用耐磨铜合金材质，既可以减少对工件已加工表面的划伤，也能长期承受切削过程中的往复摩擦，降低磨损速率。

　　从安装边界来看，底板的安装孔距匹配常规卧式车床床鞍的标准T型槽间距，不需要额外改造车床安装面即可完成装配；支撑臂的高度设计覆盖常规中小型车床的中心高范围，顶杆的调节行程可适配直径区间内的各类轴类工件，不管是光轴、丝杠还是细长杆件的外圆车削、螺纹加工工序，都能提供稳定的径向支撑。设计过程中充分考虑了车间实际加工的操作便利性，顶杆的调节端设置在臂体外侧，操作人员在机床操作侧即可完成顶杆的进给调节与锁紧，不需要探身到工件内侧操作，降低加工过程中的操作风险；基体的铸造圆角过渡设计也避免了应力集中问题，长期承受切削交变载荷也不会出现基体开裂的情况。

　　在实际加工应用里，这类跟刀架主要配合高速钢刀具、硬质合金刀具完成细长轴的粗车、精车工序，相比固定中心架，它可以跟随刀具进给位置移动，始终在切削点附近提供支撑，能大幅提升细长轴加工的极限长径比，减少工件的椭圆度、锥度误差，同时抑制切削过程中的振动，让加工表面的粗糙度达到更高等级。结构上没有多余的复杂传动部件，整体可靠性高，日常维护只需要定期检查顶杆磨损情况、清理安装面的切屑即可，不需要复杂的保养流程，非常适合批量轴类零件加工的生产车间使用，也适配小型维修车间的单件修配加工场景。
