全3D打印M4样式气步枪结构设计

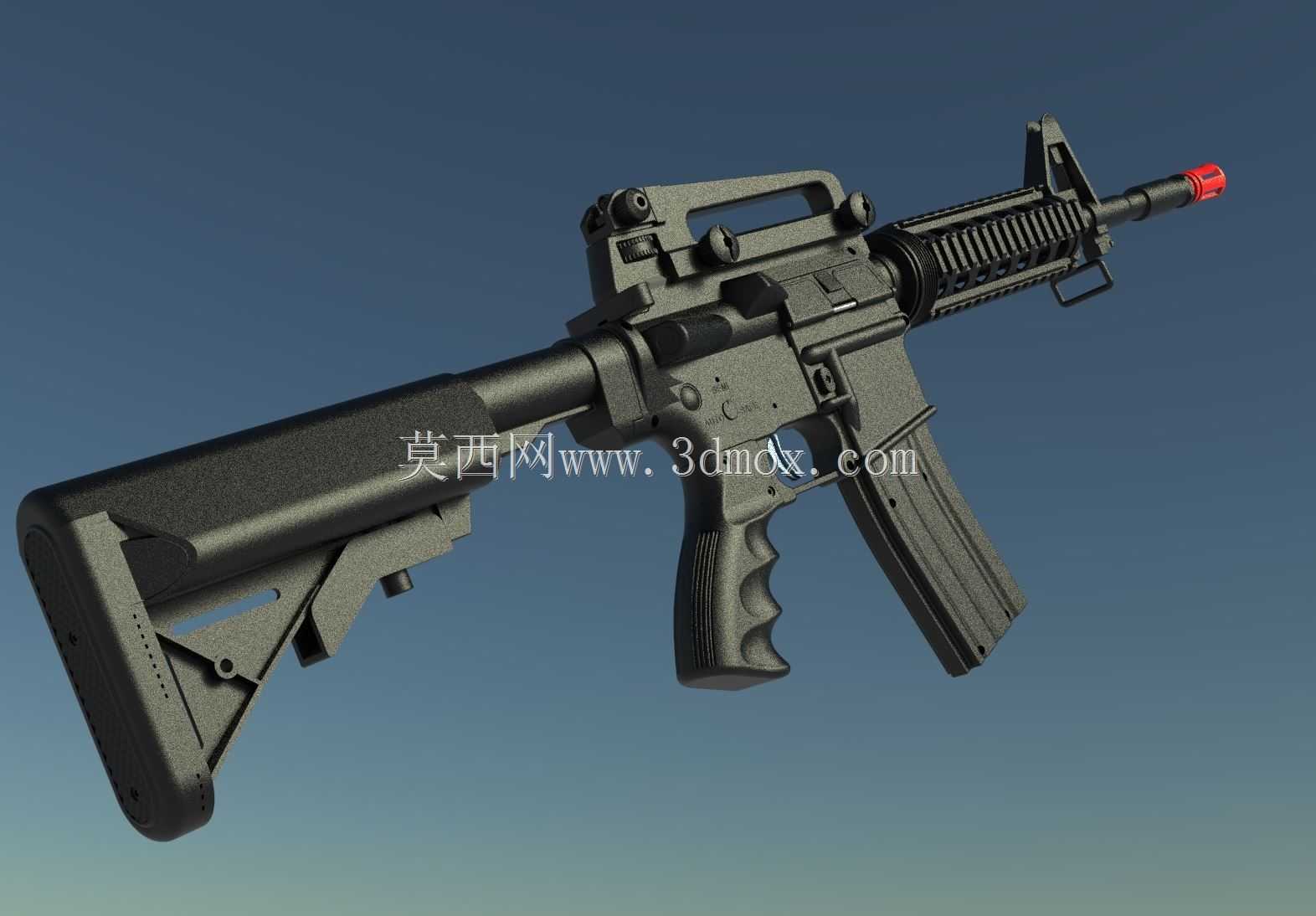

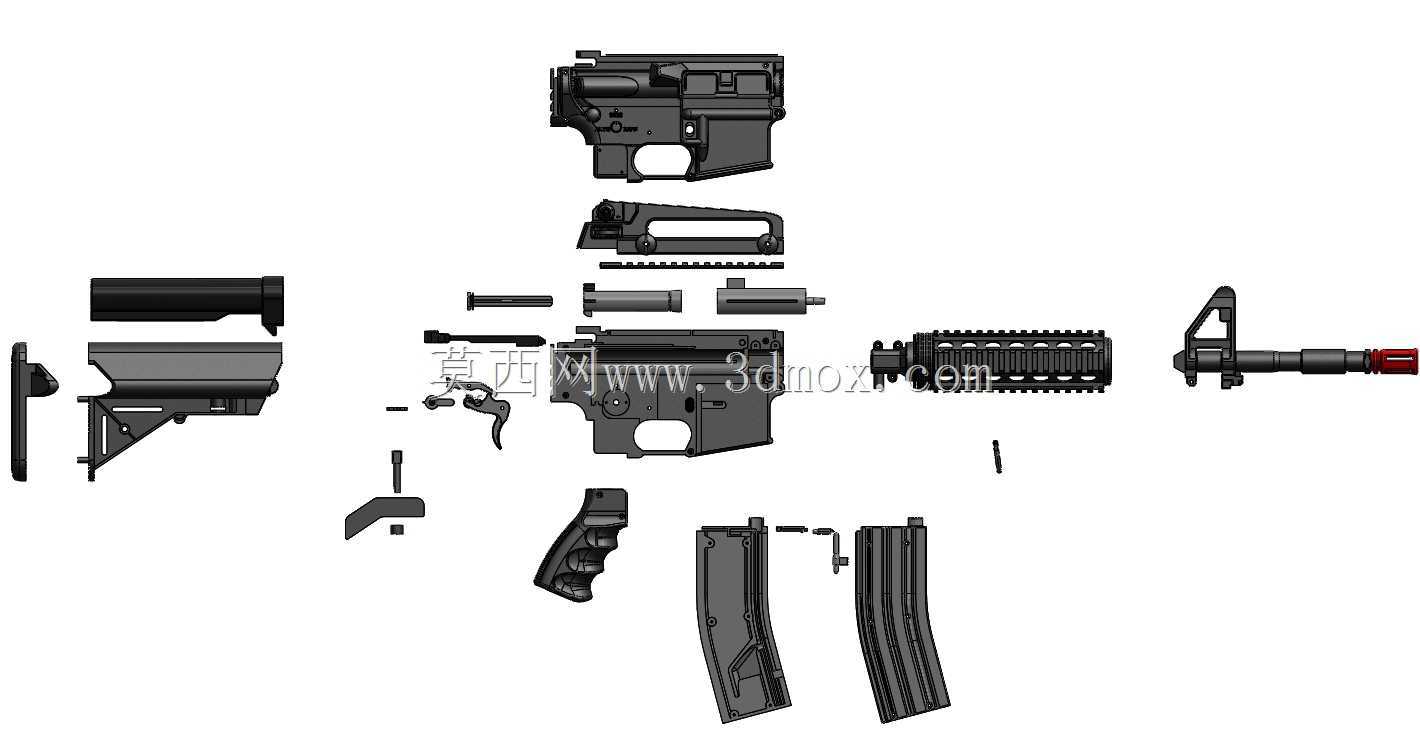

　　这款气步枪结构采用全分体式3D打印适配设计，所有非弹性受力部件均预留了FDM打印工艺的公差余量，无需额外金属切削加工即可完成组装，主要面向休闲射击体验、影视道具制作、静态结构展示等场景使用。整体结构复刻经典M4卡宾枪的外形布局，枪管前端预留14mm逆牙接口可兼容通用装饰配件，枪口位置做了红色标识段区分，符合玩具类产品的外观识别要求。枪托采用可伸缩式结构设计，内部预留了电池仓走线空间，可根据使用需求加装激光指示器、战术手电等外接配件，伸缩档位共设置5个卡位，适配不同臂长的握持使用需求。机匣部分做了上下分体设计，通过销钉完成铰接固定，拆解维护时仅需拔出前后两个固定销即可拆分上下机匣，内部的气筒、活塞、扳机连杆等部件均做了等比例缩放适配，

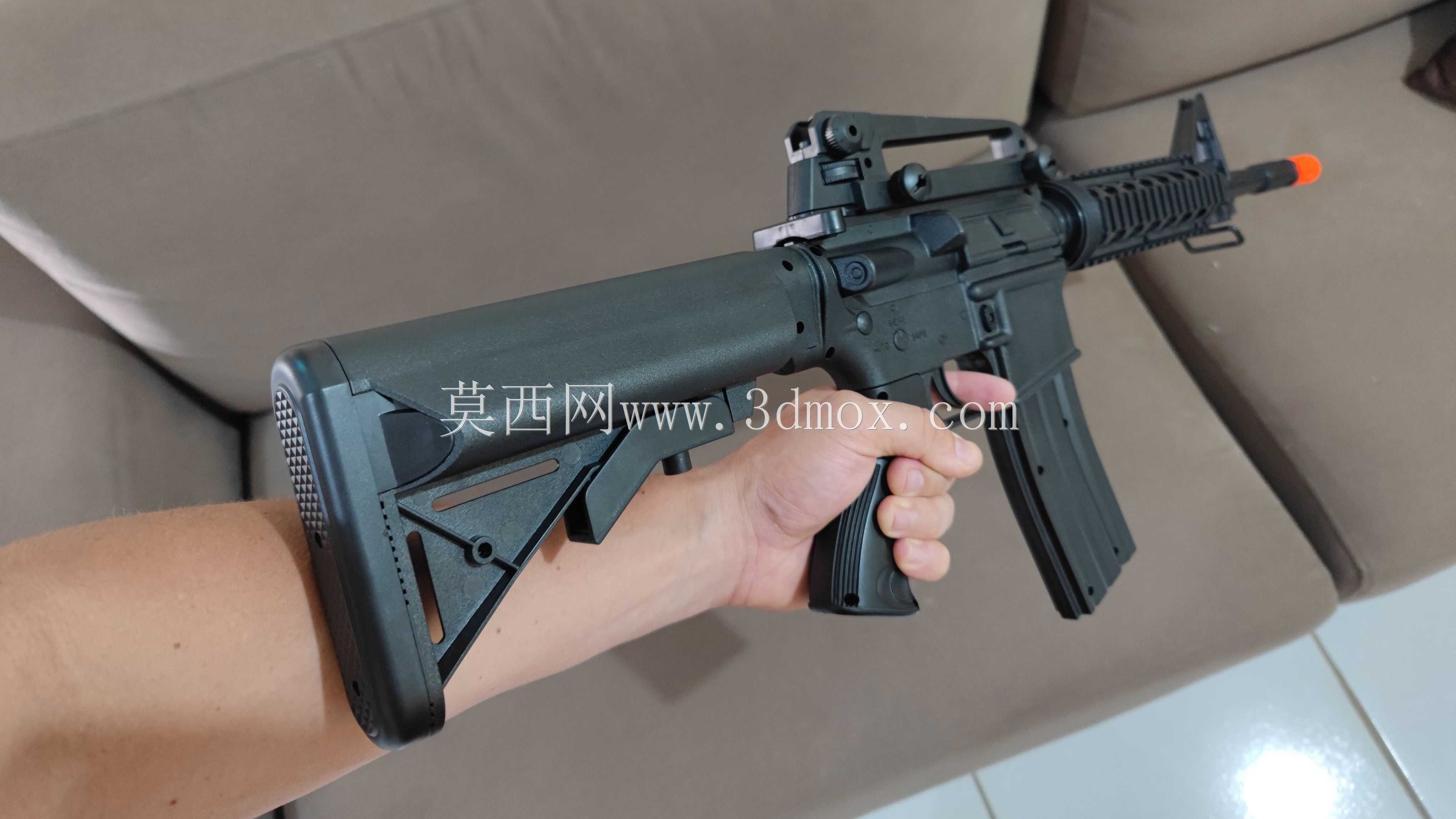

　　扳机行程设置为3mm，击发反馈力度控制在25N左右，兼顾操作手感与结构强度。护木位置采用四面皮卡汀尼导轨结构，导轨宽度严格按照20mm标准尺寸设计，可兼容通用战术配件的安装，护木内部做了网格状加强筋结构，在保证壁厚2.5mm的前提下将整体重量控制在1.2kg以内，长时间握持不会产生明显的负重感。握把部分采用人体工学弧度设计，表面做了颗粒状防滑纹理，握持角度设置为15度，贴合自然握持时的手腕角度，握把内部为中空结构，可用来存放小型维护工具或者备用密封胶圈。弹匣部分采用可拆卸式设计，弹匣卡笋位置与原版结构保持一致，按压即可快速拆卸弹匣，弹匣内部做了分段式加强筋，避免打印完成后出现侧壁变形的问题。

　　设计过程中针对3D打印的层间受力弱点做了专门优化，所有受力位置的打印方向均做了标注，比如扳机、击锤等受冲击部件，建议采用竖直方向打印以保证层间强度，销钉配合孔预留了0.2mm的装配公差，打印完成后仅需简单打磨即可完成组装，不需要额外进行铰孔加工。整体装配完成后总长度在760mm到840mm之间，随枪托伸缩长度变化，最大宽度为65mm，高度为230mm，所有活动部件均做了圆角过渡处理，避免操作过程中出现划伤风险，气筒部分的密封槽尺寸严格适配通用O型圈规格，不需要定制特殊密封件即可完成气密装配。
