钣金折弯安装固定支撑连接件结构设计

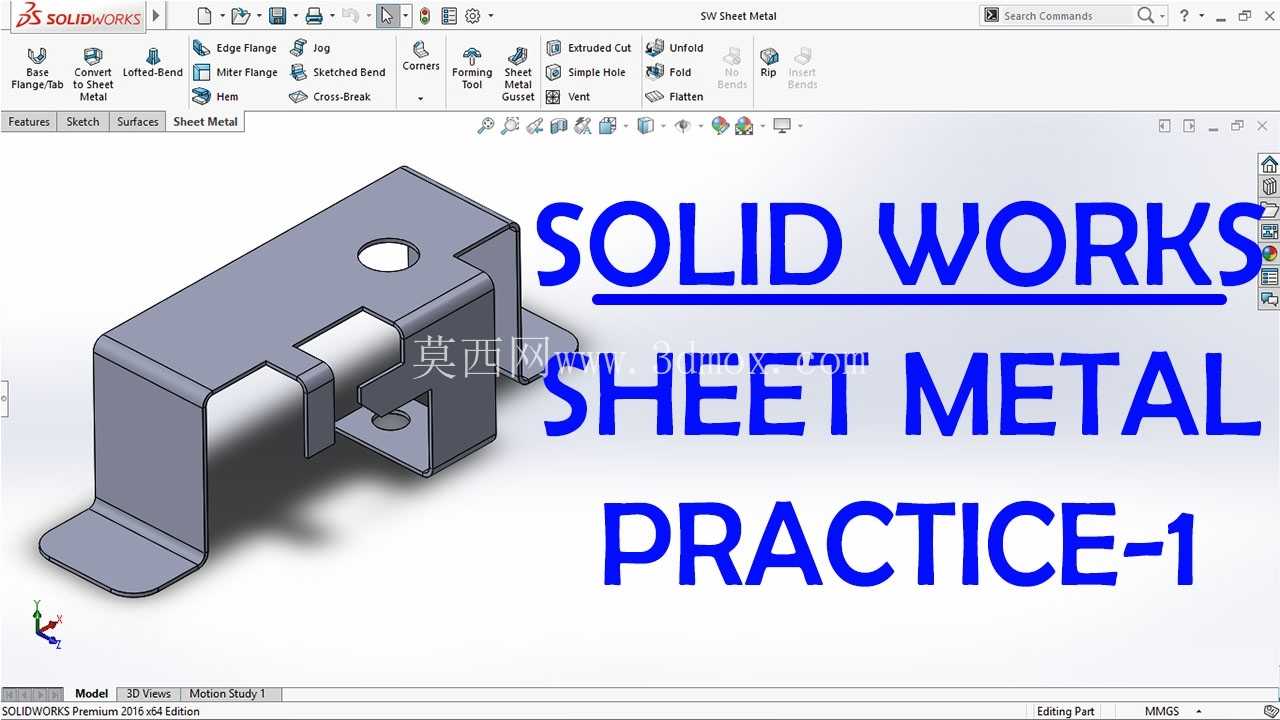

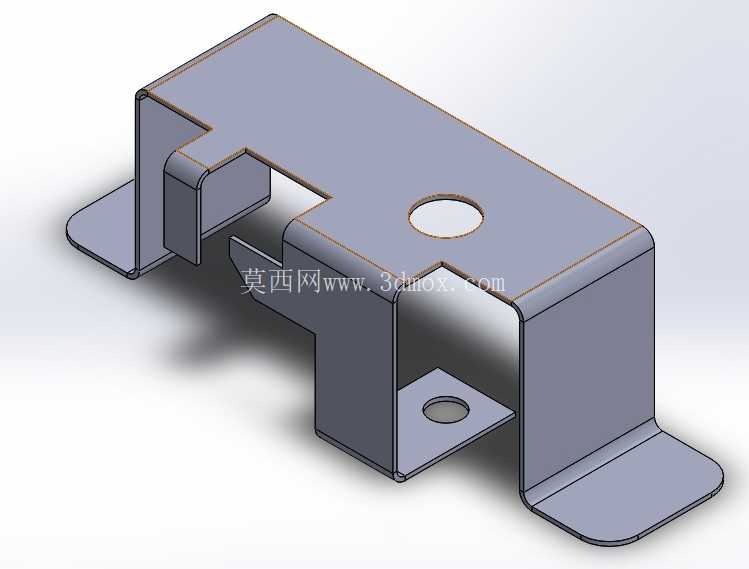

　　这类钣金折弯支撑件在工业设备的内部走线、小型元器件固定场景中应用十分广泛，常见于低压电控柜内部元件承托、小型自动化设备的传感元件安装支架、输送线侧边的挡停组件固定座等场景，相比型材拼接的支架，一体折弯成型的钣金件生产工序少，批量加工一致性好，不需要额外的焊接打磨工序，表面处理后防腐性能稳定，适合大批量设备装配使用。从结构功能来看，该零件通过两侧向下折弯的U型槽结构卡接在安装基准面上，底部向外延伸的两个折边带有安装过孔，可通过螺栓穿过孔位将整个支架锁紧在设备机架或者安装基板上，顶部平面的中心圆孔用于穿过固定螺栓或者定位销，实现上部搭载的小型元件、线卡或者传感装置的固定，两侧的折弯立边形成的腔体可以容纳部分接线端头或者小型元件的凸起部分，避免安装时出现干涉，同时折弯形成的立边相当于加强筋结构，大幅提升了顶部平板的承重能力，避免薄板受力出现凹陷变形。

　　设计这类钣金件时，首先要确认安装基准面的厚度，两侧U型折弯的内槽宽度要比安装板厚度大0.1到0.2毫米，既保证装配时可以顺利卡入，又不会因为间隙过大出现安装后晃动的问题；底部两个安装折边的外翻角度要做微小的回弹补偿，钣金折弯后会存在一定的材料回弹，设计时提前将折弯角度设置为略小于90度，保证折边安装后可以完全贴紧安装基板表面，避免螺栓锁紧时折边出现翘曲。孔位设计上，底部两个安装孔的中心距要匹配安装基准面上的预留孔位公差，孔直径比所用安装螺栓大0.5毫米，预留一定的装配调整量，顶部的中心孔位置要根据上部搭载元件的安装重心设置，避免固定后元件出现偏载导致支架受力不均。

　　外形尺寸方面，这类支架的整体宽度通常根据所搭载元件的底座尺寸确定，一般比元件底座单边宽出3到5毫米即可，过宽会浪费材料增加成本，过窄则会导致固定时螺栓压接面积不足，容易出现松动；整体高度要根据需要避让的腔体深度确定，要保证U型槽卡入安装板后，顶部平板和安装面之间的空腔可以完全容纳需要避让的凸起结构，比如接线端子的焊脚、元件底部的定位凸台等，避免装配时出现顶死无法安装的问题。折弯工艺处理上，所有的折弯内角都要设置与板材厚度匹配的折弯圆角，通常板材厚度1.5毫米时折弯内R设置为0.5到1毫米，避免折弯时出现板材开裂或者外侧应力集中断裂的问题，所有的锐边都要做倒钝处理，避免装配时划伤操作人员或者损坏线缆表皮。

　　安装边界方面，该支架装配后，两侧立边外侧需要预留至少2毫米的操作空间，方便拧紧底部安装螺栓时工具可以顺利伸入，顶部平面上方的操作空间要根据上部元件的安装高度确定，保证螺栓锁紧工具可以垂直操作，不会和周边其他零部件出现干涉；底部折边的长度要保证螺栓锁紧时的压接面积足够，通常折边长度不小于螺栓直径的1.5倍，避免折边受力出现变形。这类钣金件通常采用冷轧钢板加工，表面做镀锌或者喷塑处理，在普通工业环境下可以满足长期使用的防腐要求，如果是在潮湿或者有腐蚀性的环境中使用，也可以采用不锈钢板材加工，不需要额外表面处理即可满足防腐需求，整体结构没有复杂的曲面特征，通过常规的激光切割下料、数控折弯即可完成加工，不需要开模，小批量试制成本低，批量生产时效率高，非常适合通用工业设备的配套固定使用。在实际选型使用时，需要根据承载的元件重量选择合适的板材厚度，通常承载1公斤以下的元件采用1.2毫米厚度的冷轧板即可满足强度要求，承载1到3公斤的元件可以选用1.5毫米厚度的板材，如果承载重量更大，可以适当增加板材厚度或者在顶部平板下方增加压筋结构，进一步提升结构刚性，避免长期受力出现变形。
