适配ArduinoUNOR3的3D打印防护外壳

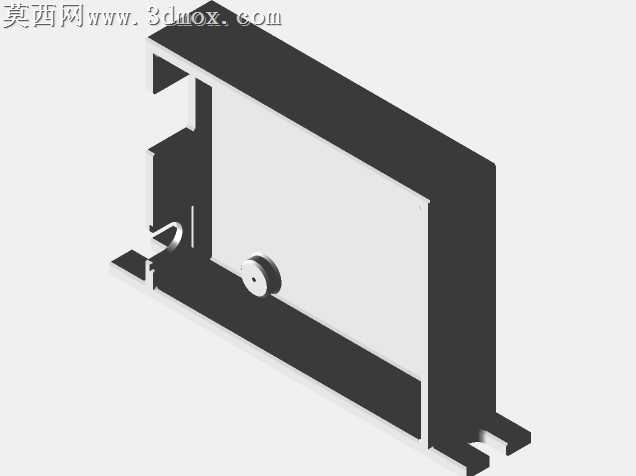

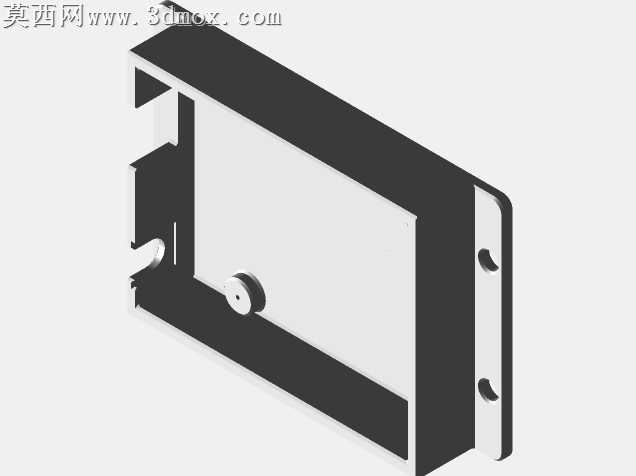

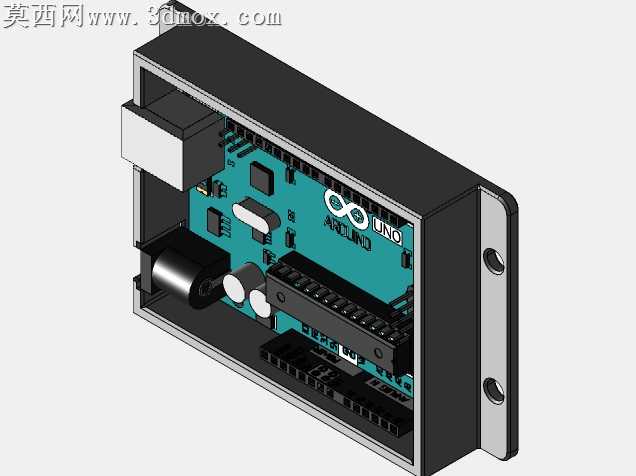

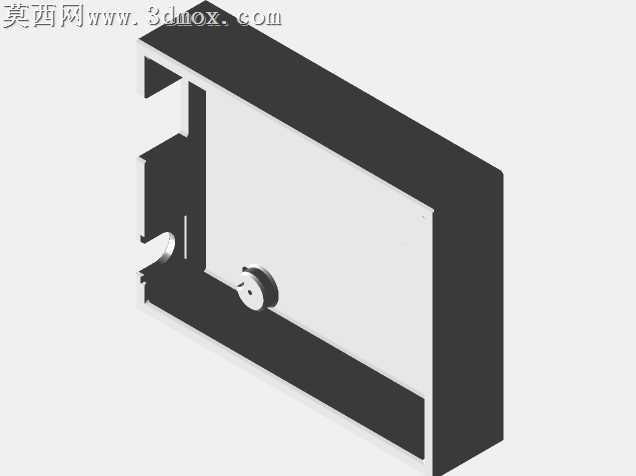

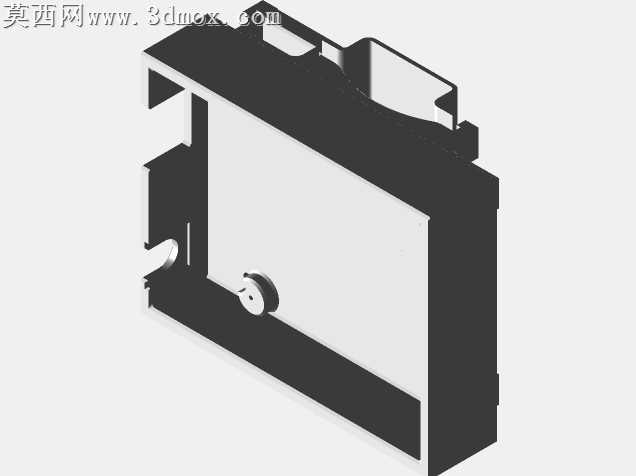

本作品是针对Arduino UNO R3开发板设计的专属3D打印防护外壳，建模阶段围绕开发板的实际尺寸与外接需求展开，首先精准测绘开发板的长宽高、排针位置、电源接口、USB接口的坐标参数，在三维建模环境中先构建壳体的基础外框，采用长方体切减的方式预留出开发板的安装卡槽，卡槽内壁设置0.2mm的装配余量，适配3D打印的成型公差，避免安装时出现卡滞或松动问题。外壳主体采用分体式结构设计，分为主仓体与侧装端盖两部分，主仓体内部设置多组定位筋条，筋条高度恰好承托开发板底部，让电路板与壳体内壁预留2mm的空隙，既可以避免电路板焊点直接接触壳体造成短路，也能为开发板工作时预留散热空间。端盖部分对应开发板的外接接口开设精准的避让槽，包括USB通讯接口、直流电源接口、排针拓展口的位置都做了圆角过渡处理，既保证外接配件可以顺利插接，也能避免3D打印后出现锐边划伤的问题。材质设计上针对3D打印工艺做了适配，壳体壁厚统一设置为2mm，既保证打印后的结构强度，也不会过度增加打印耗材消耗，外壳外表面做哑光质感的材质赋予，模拟PLA耗材打印后的真实质感，内部安装位做轻微的磨砂材质处理，还原3D打印层纹的视觉效果。结构设计上还考虑了日常使用的防护需求，壳体边角做R3的圆角处理，避免磕碰时出现应力集中导致壳体开裂，端盖与主仓体采用卡扣式连接，不需要额外螺丝固定，方便用户随时打开壳体调整开发板接线或更换拓展模块。整体设计思路围绕实用性展开，没有多余的装饰结构，所有结构特征都服务于开发板的安装固定、接口外接、防护散热三大核心需求，建模过程中反复核对开发板的元件高度，确保最高的电容元件、电源接口元件不会与壳体内壁发生干涉，同时在壳体对应开发板指示灯的位置预留了透明视窗的安装位，方便用户在不打开外壳的情况下观察开发板的电源、通讯指示灯状态，完全满足嵌入式项目中开发板的固定防护使用需求。
