覆盆子皮实验用集成式桌面PC主机结构

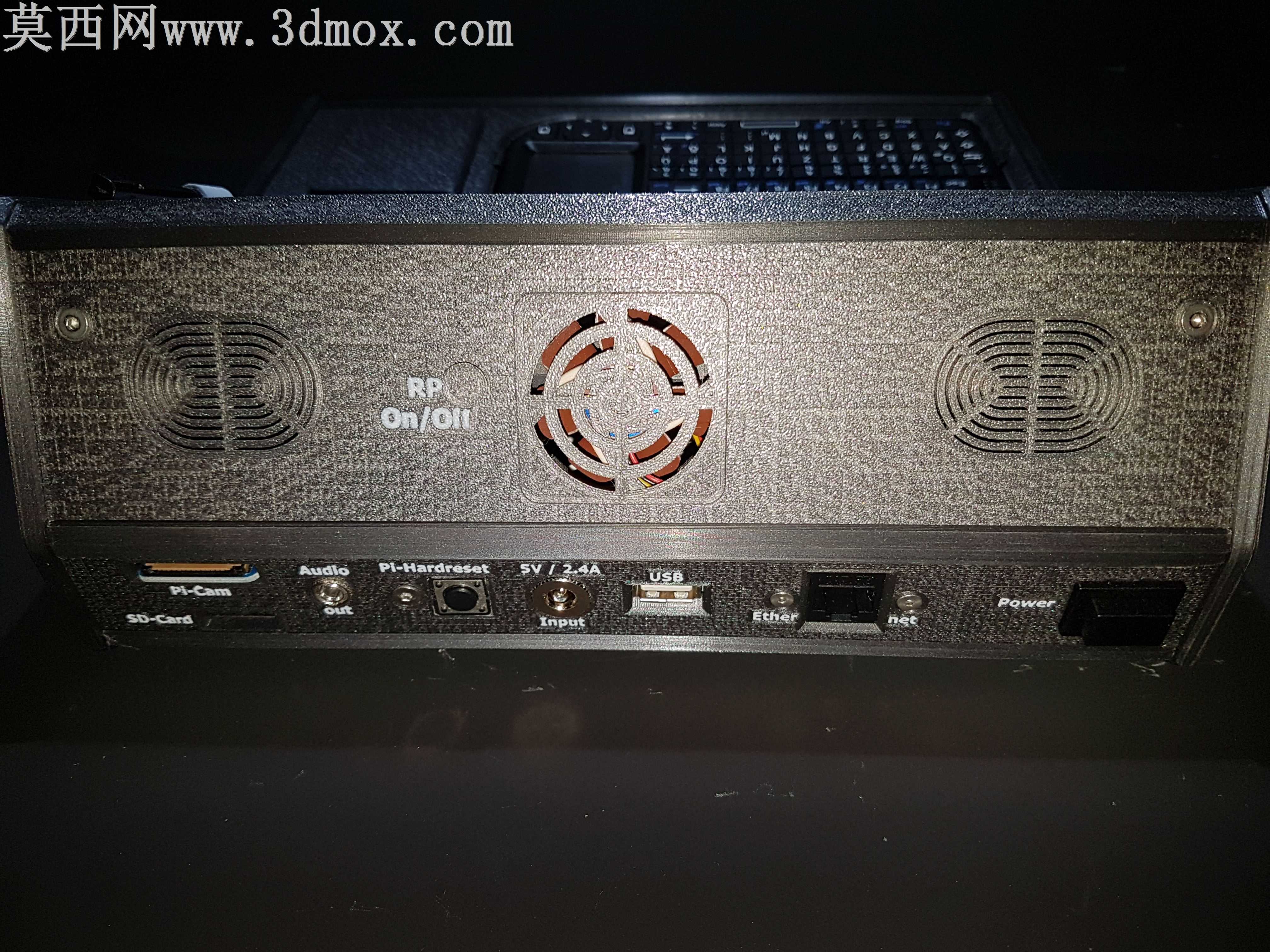

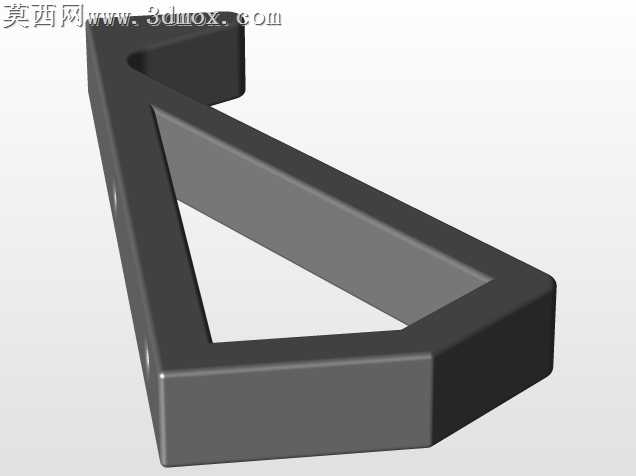

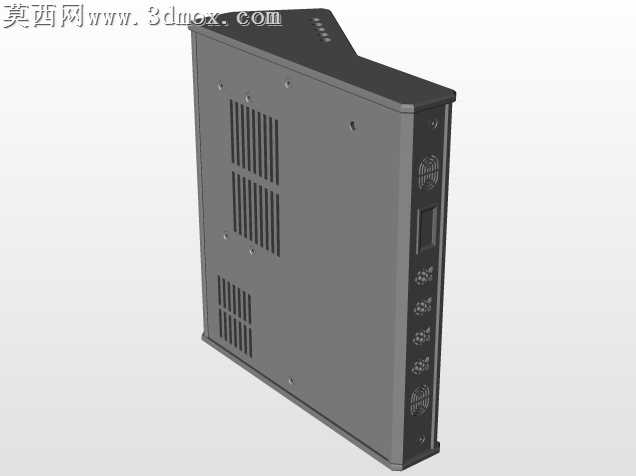

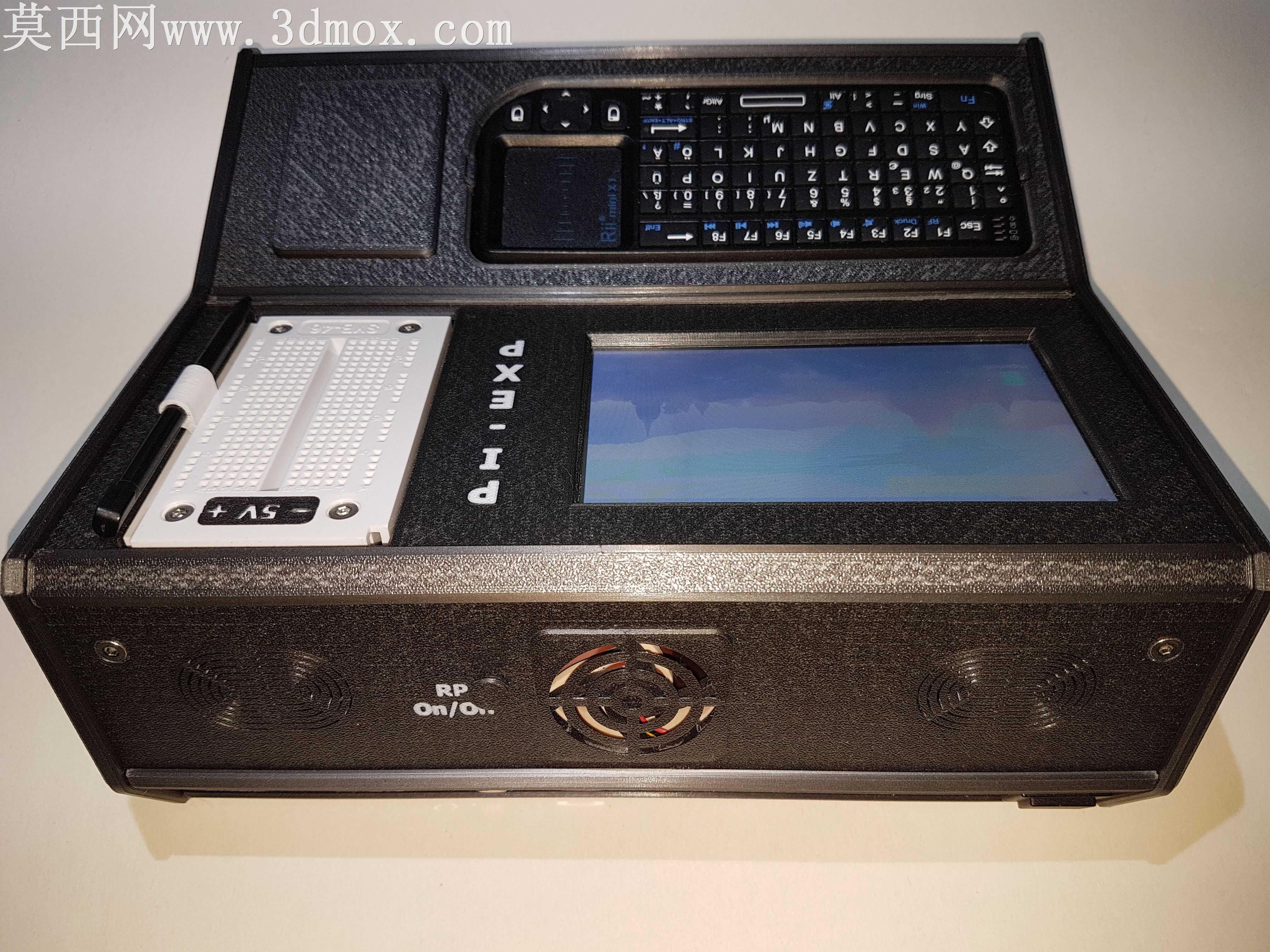

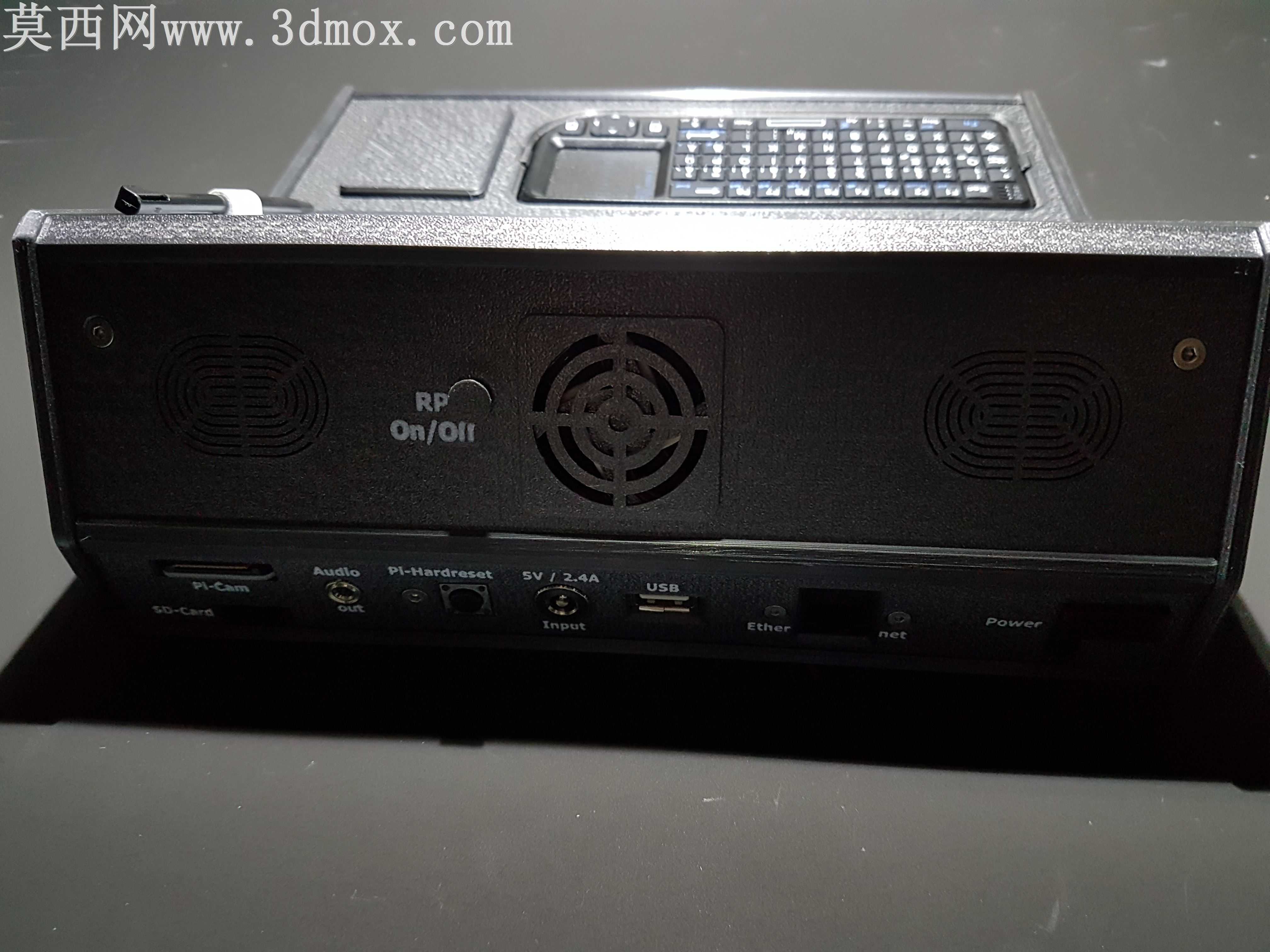

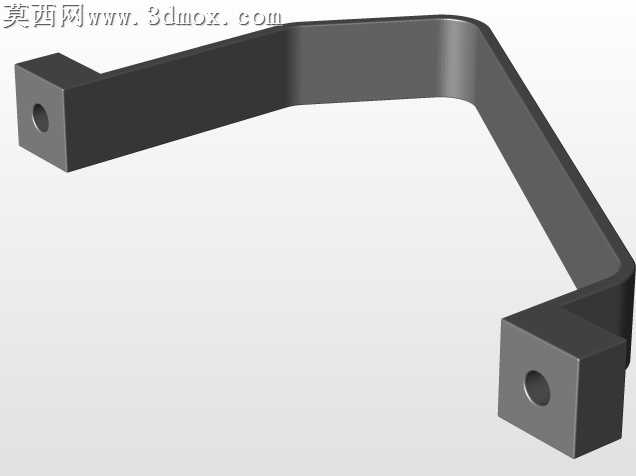

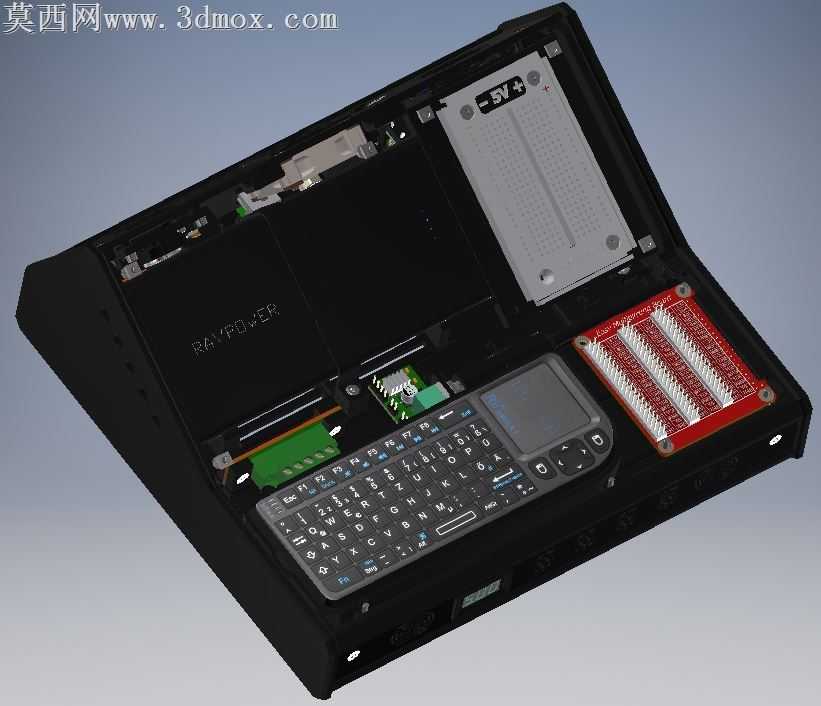

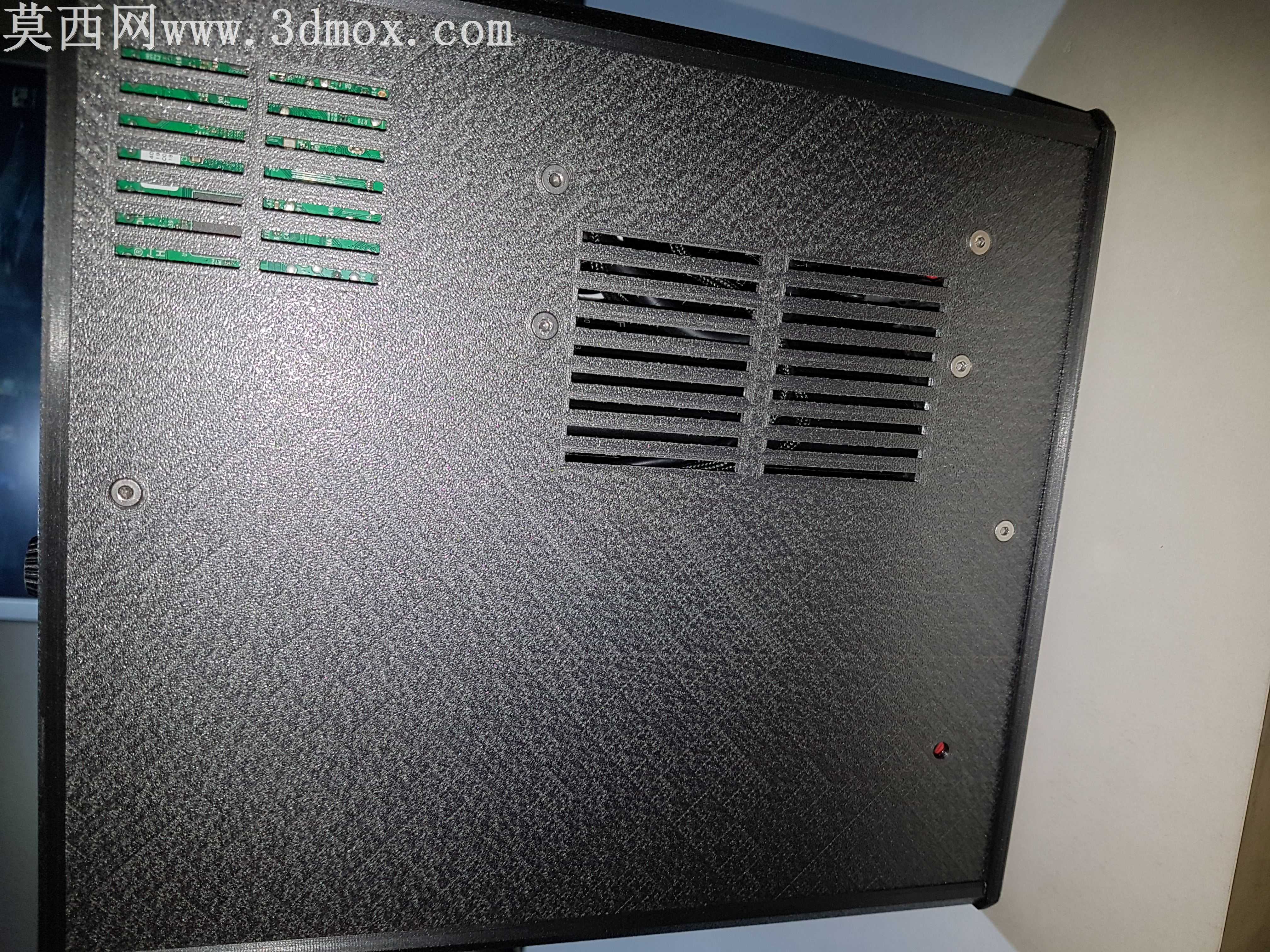

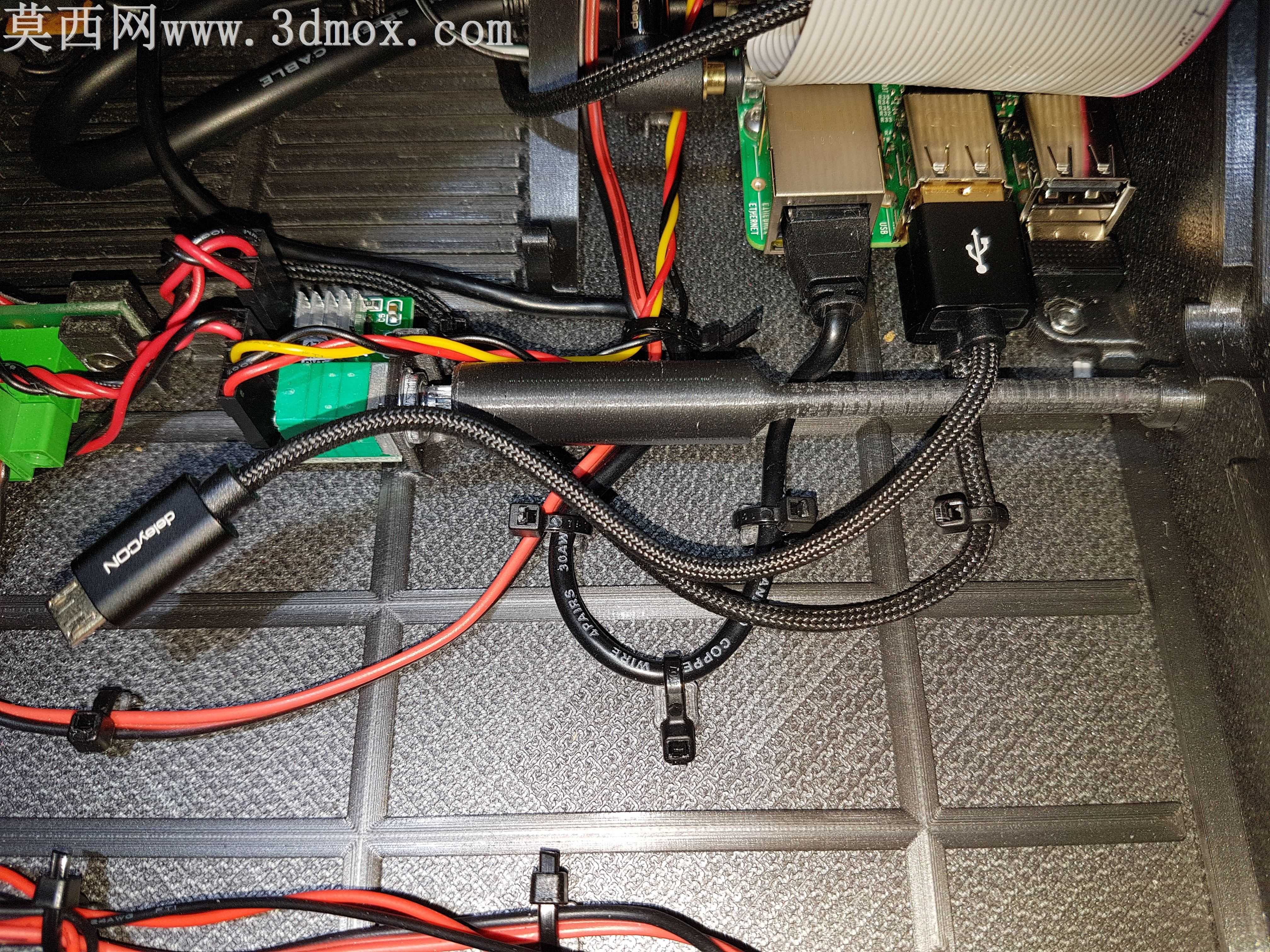

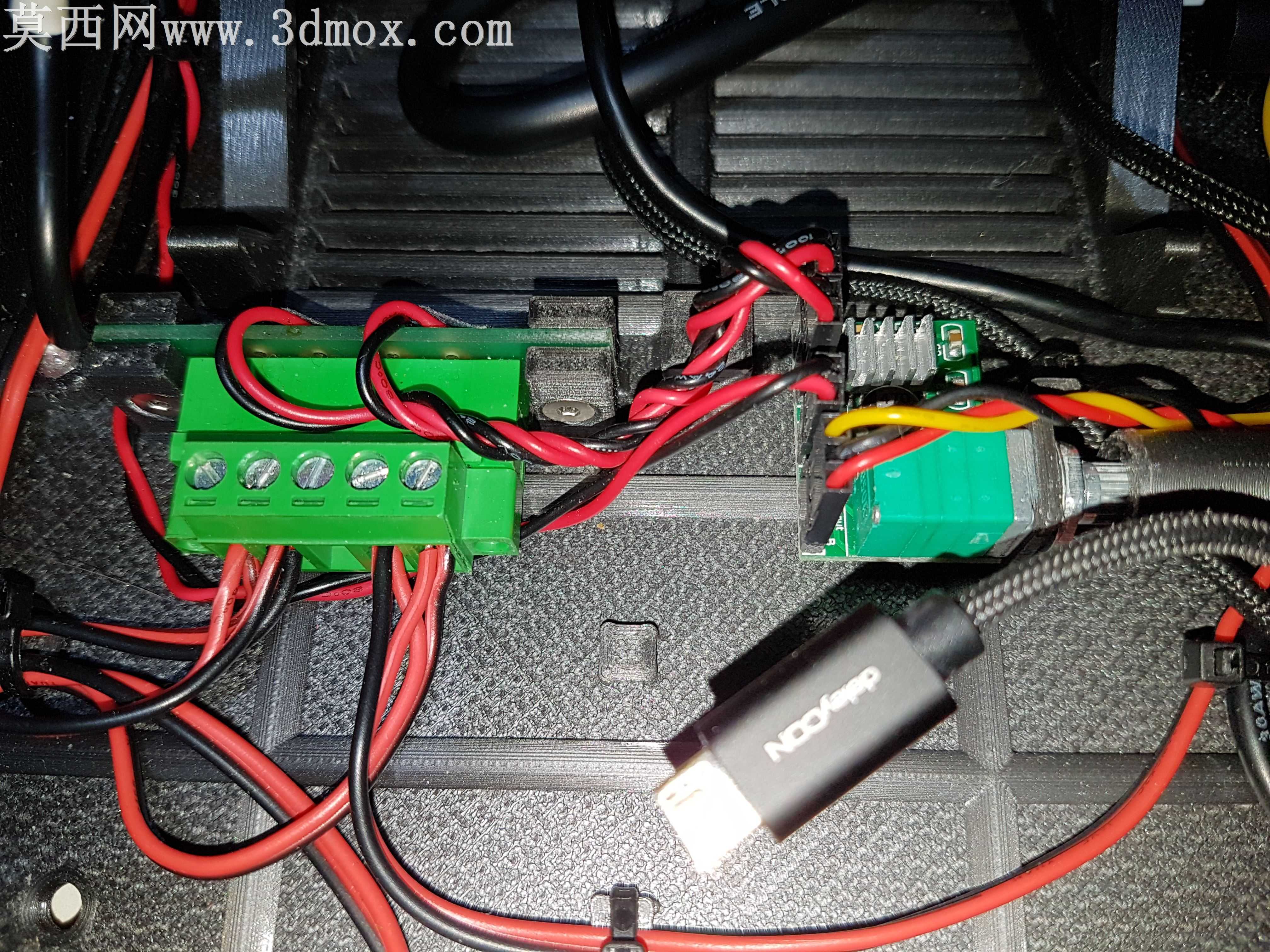

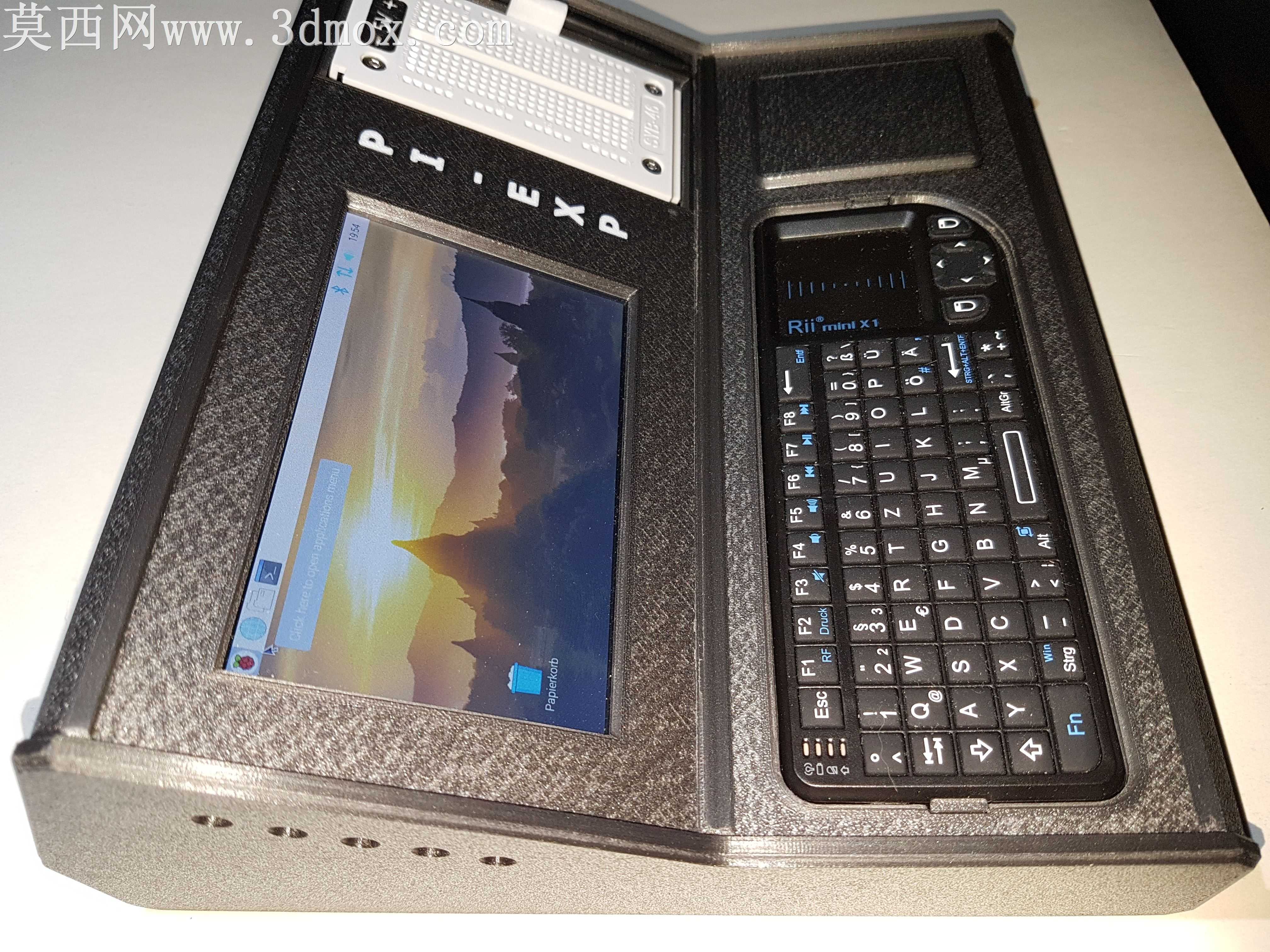

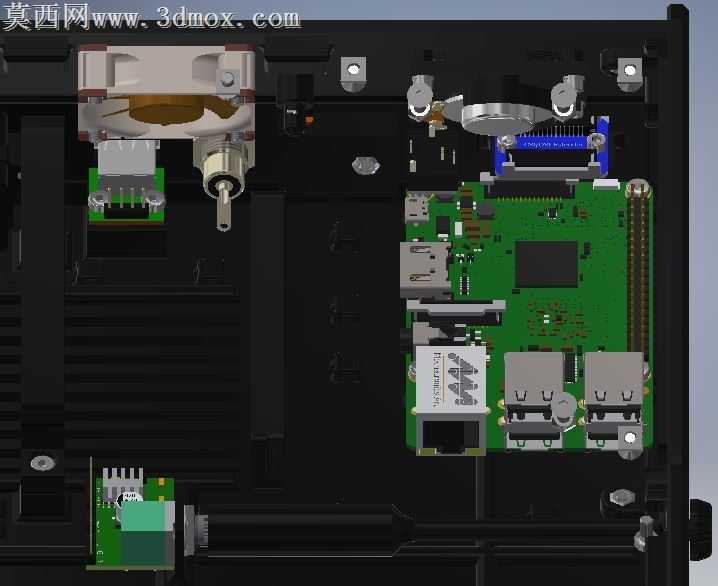

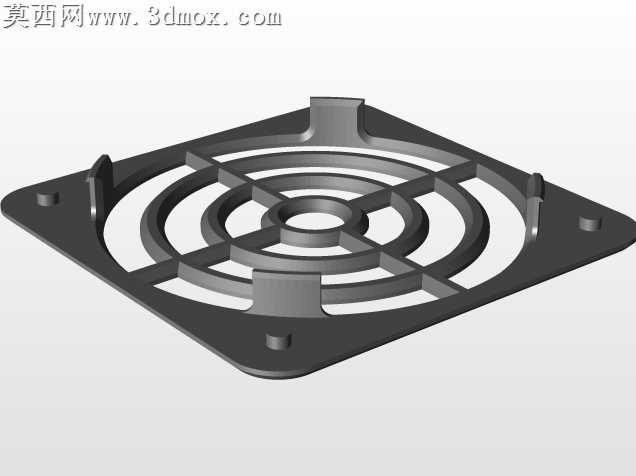

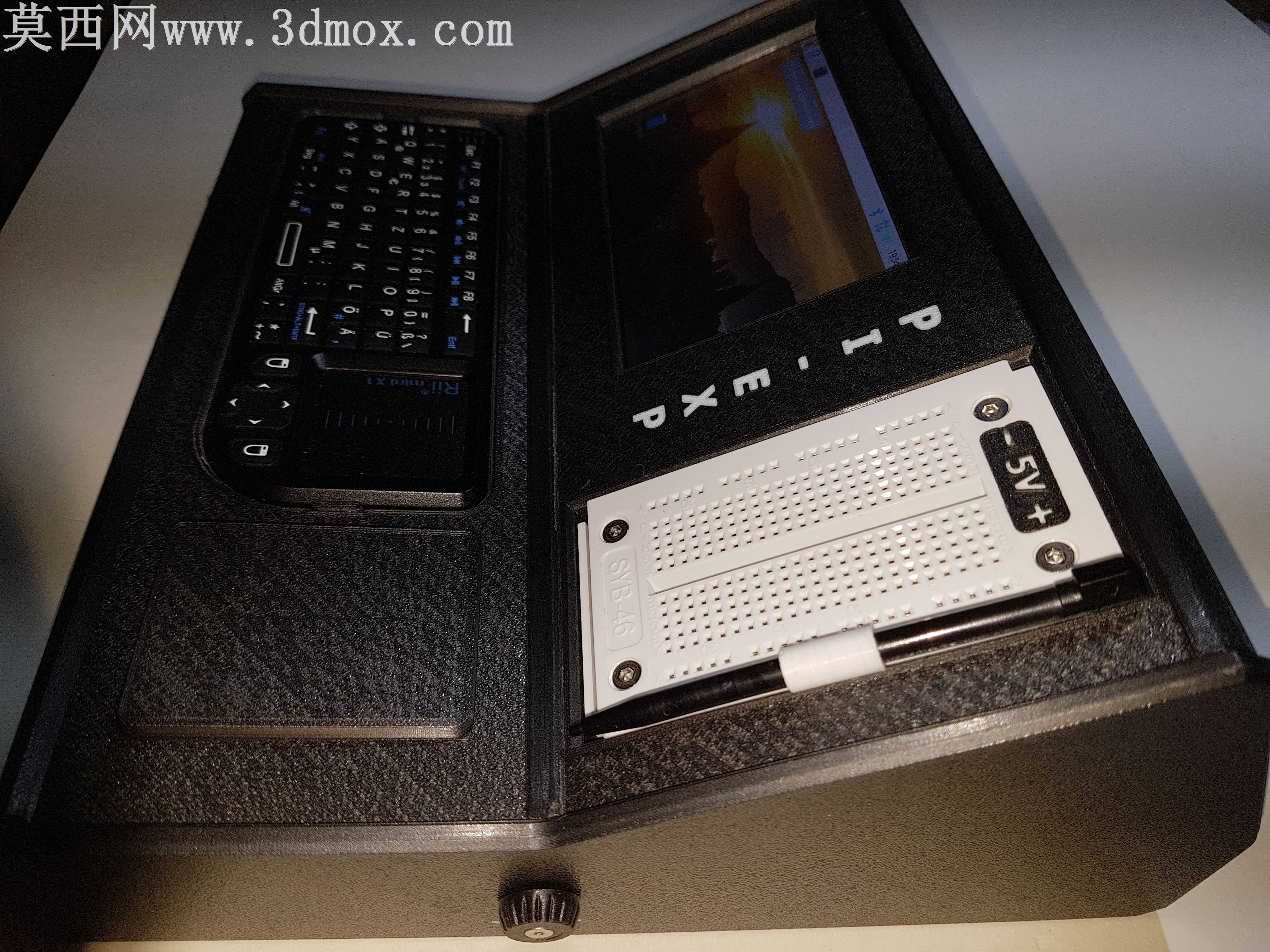

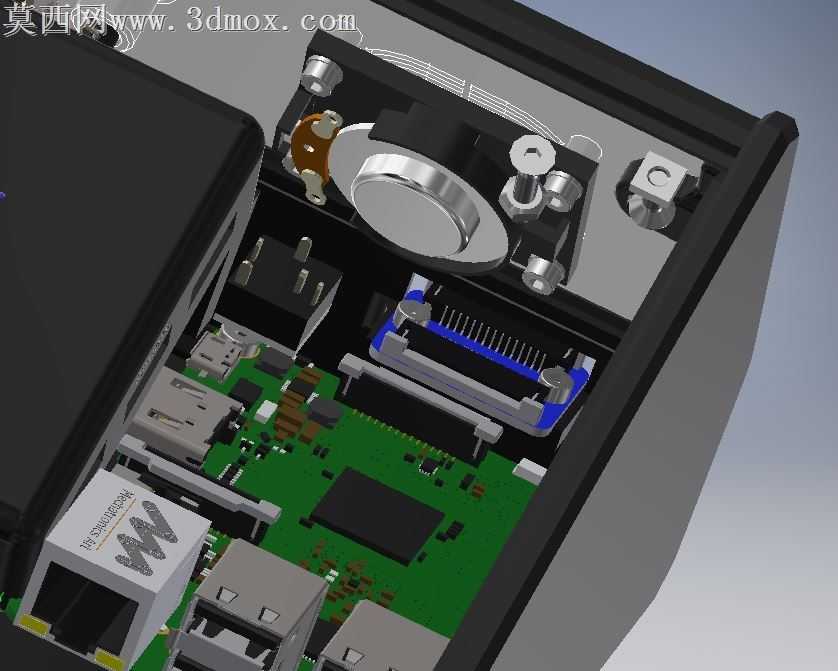

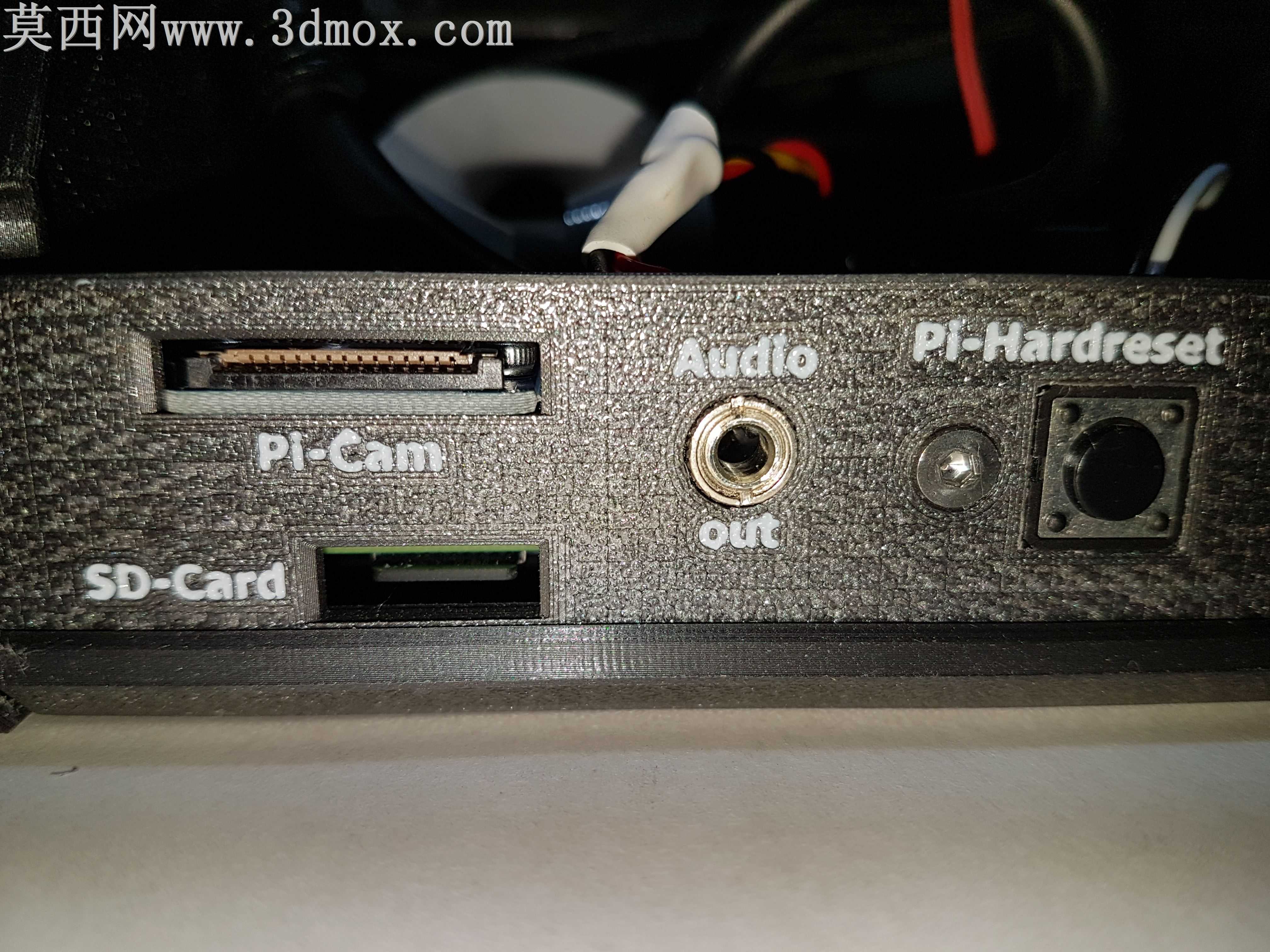

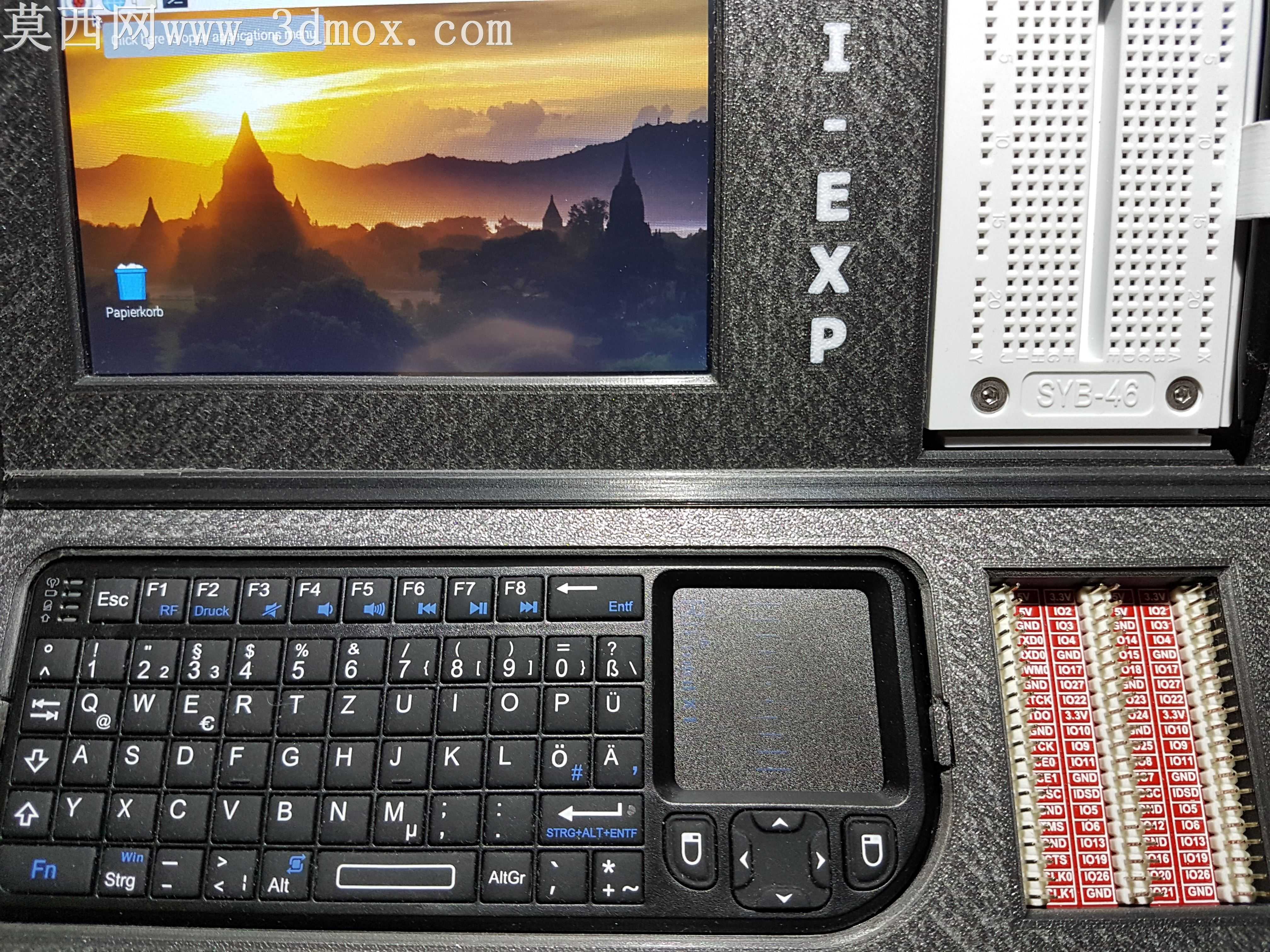

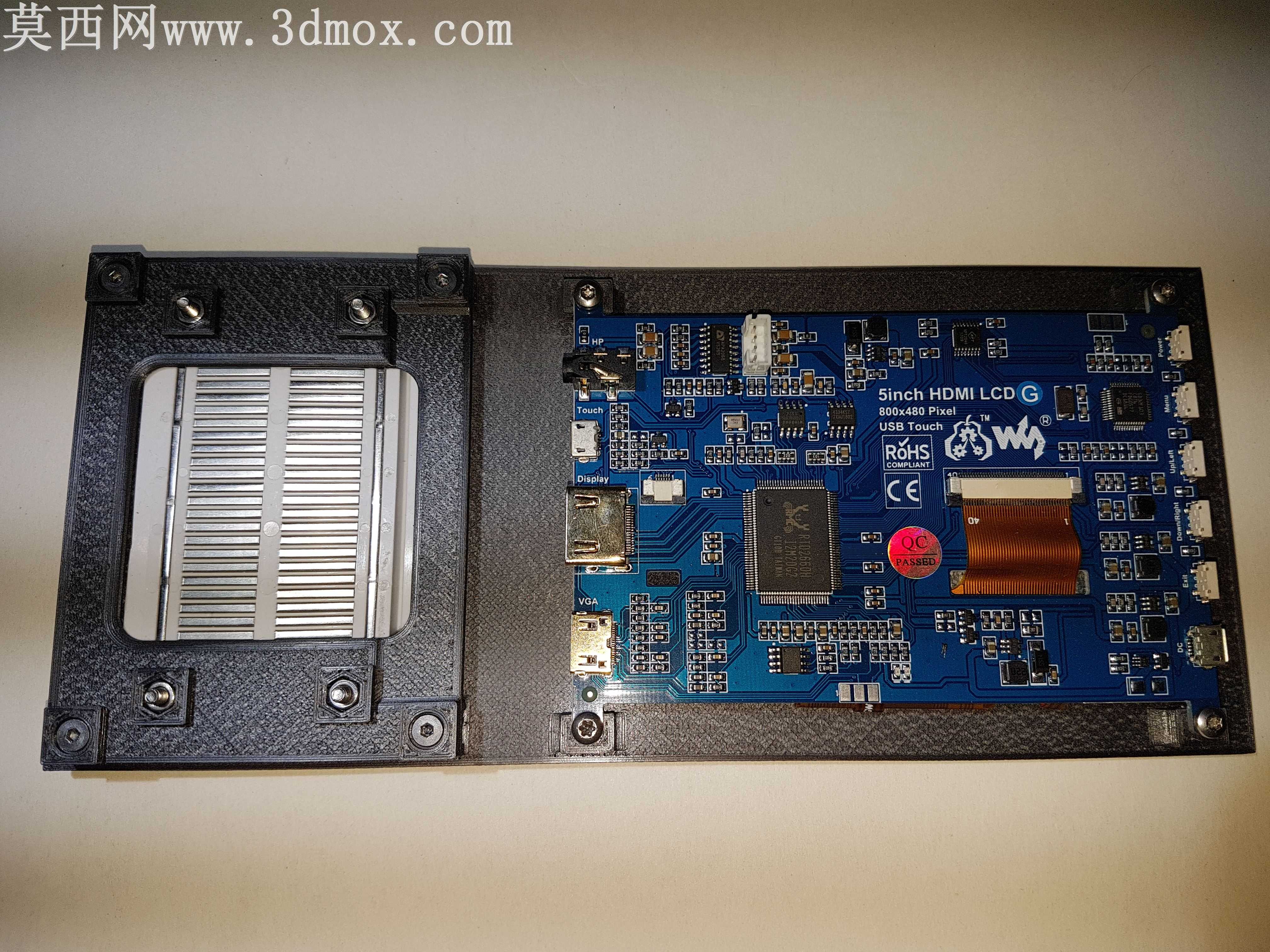

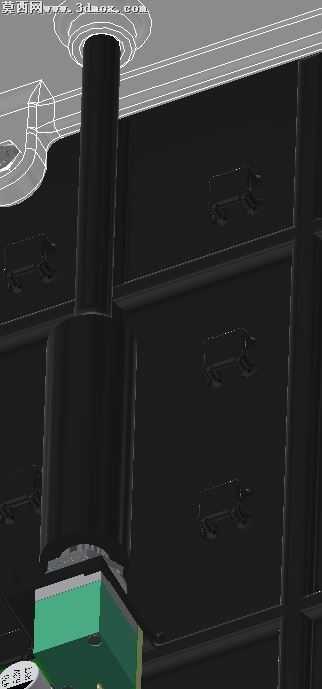

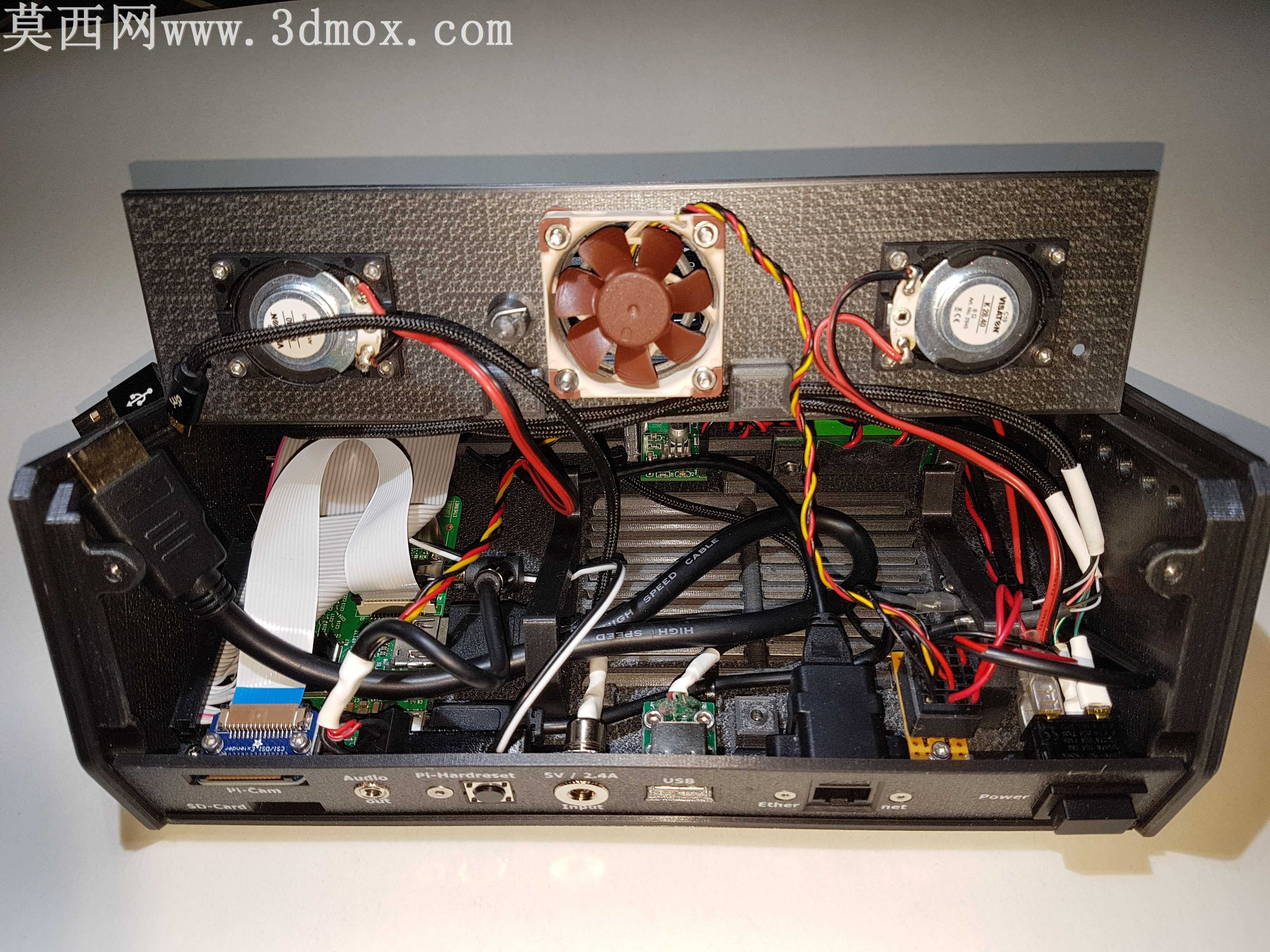

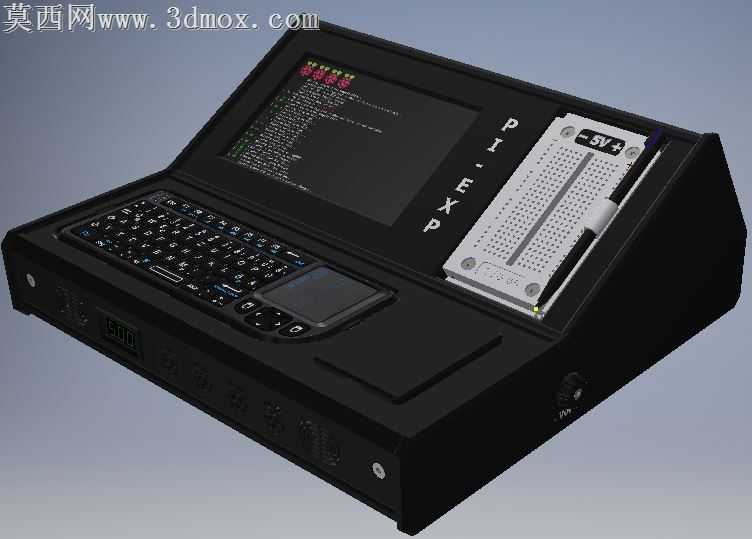

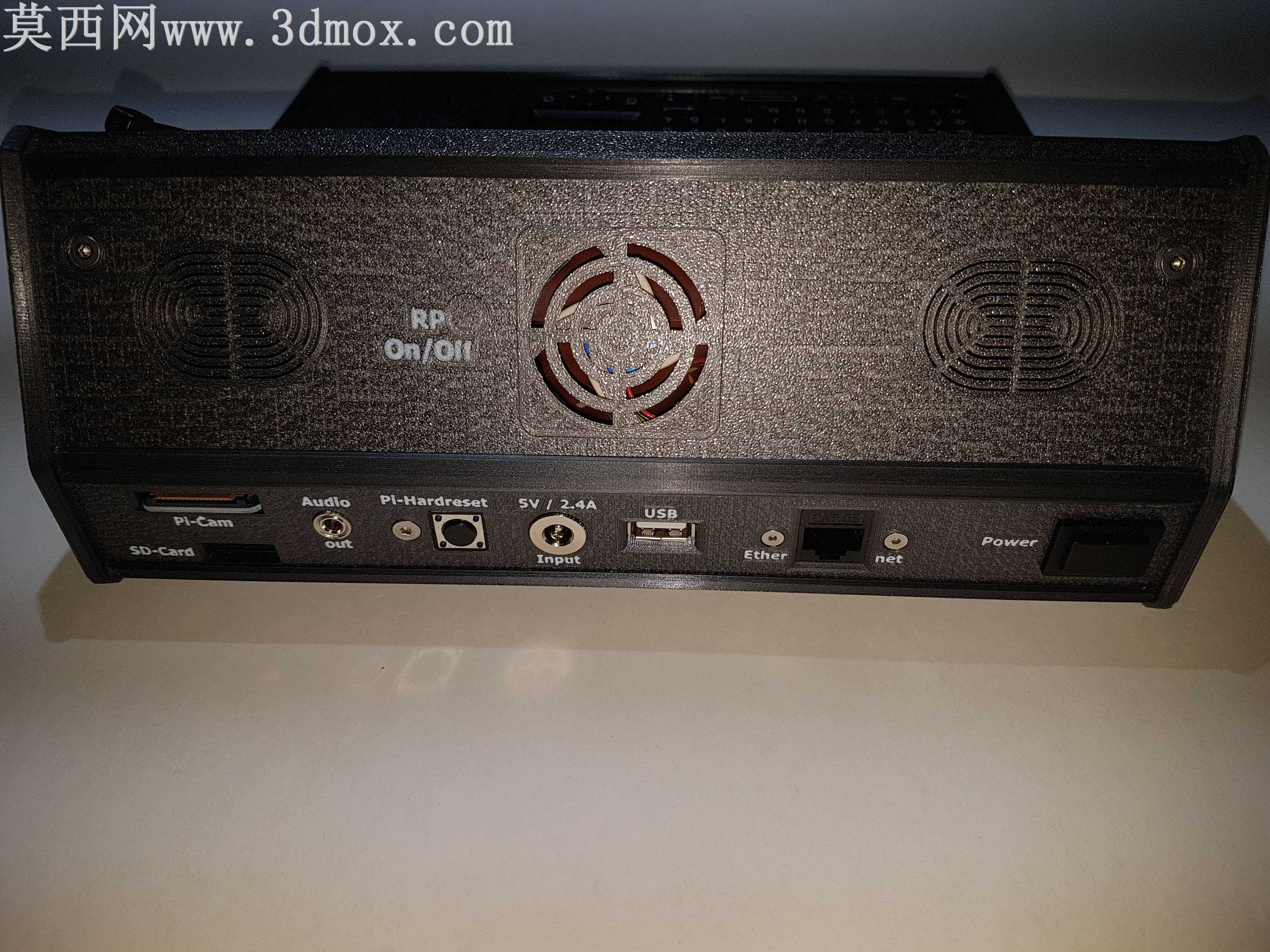

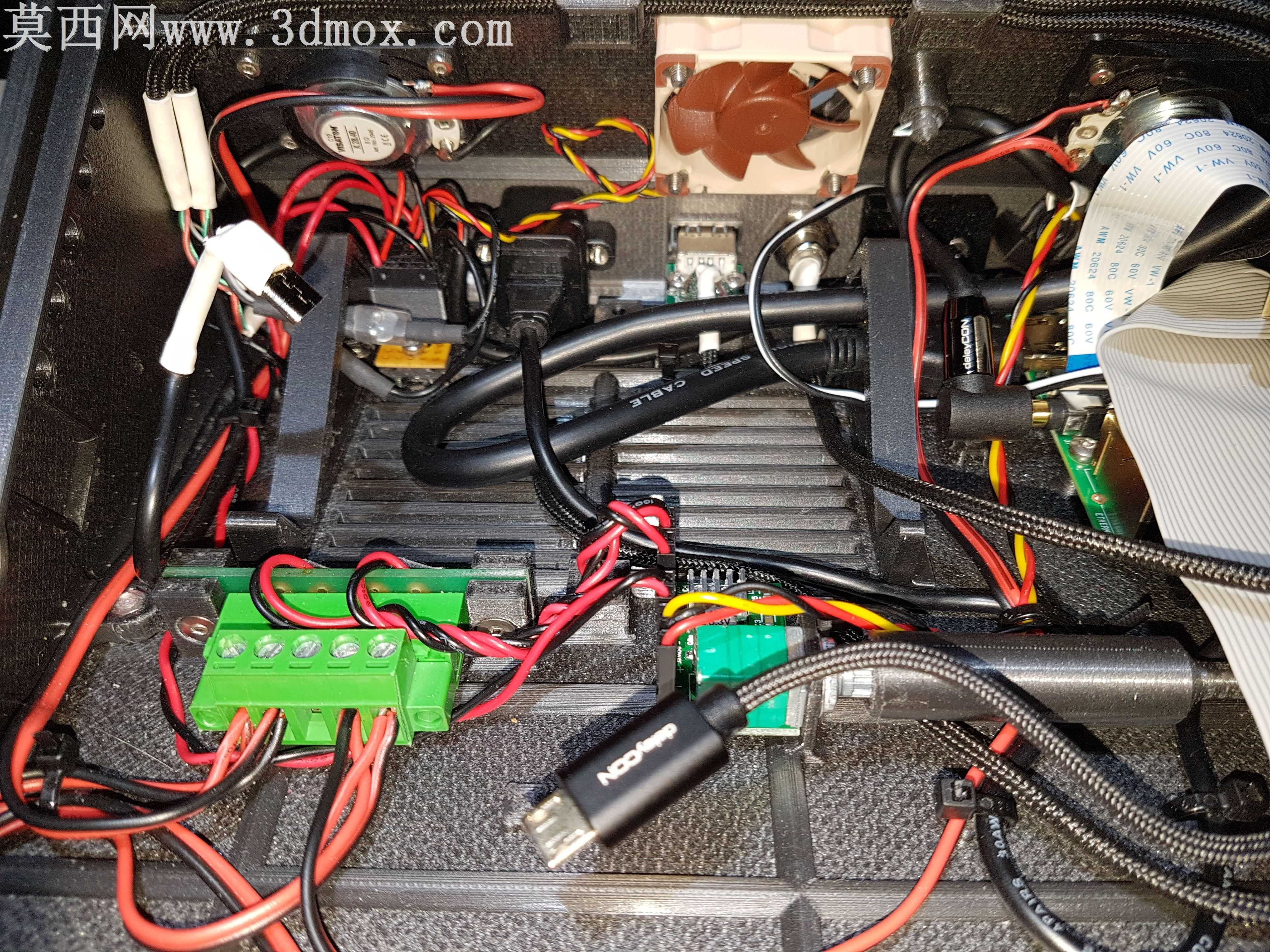

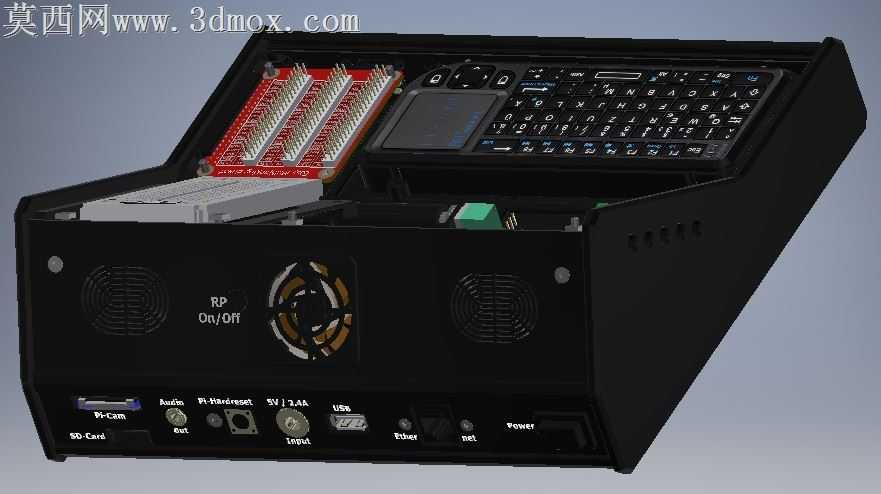

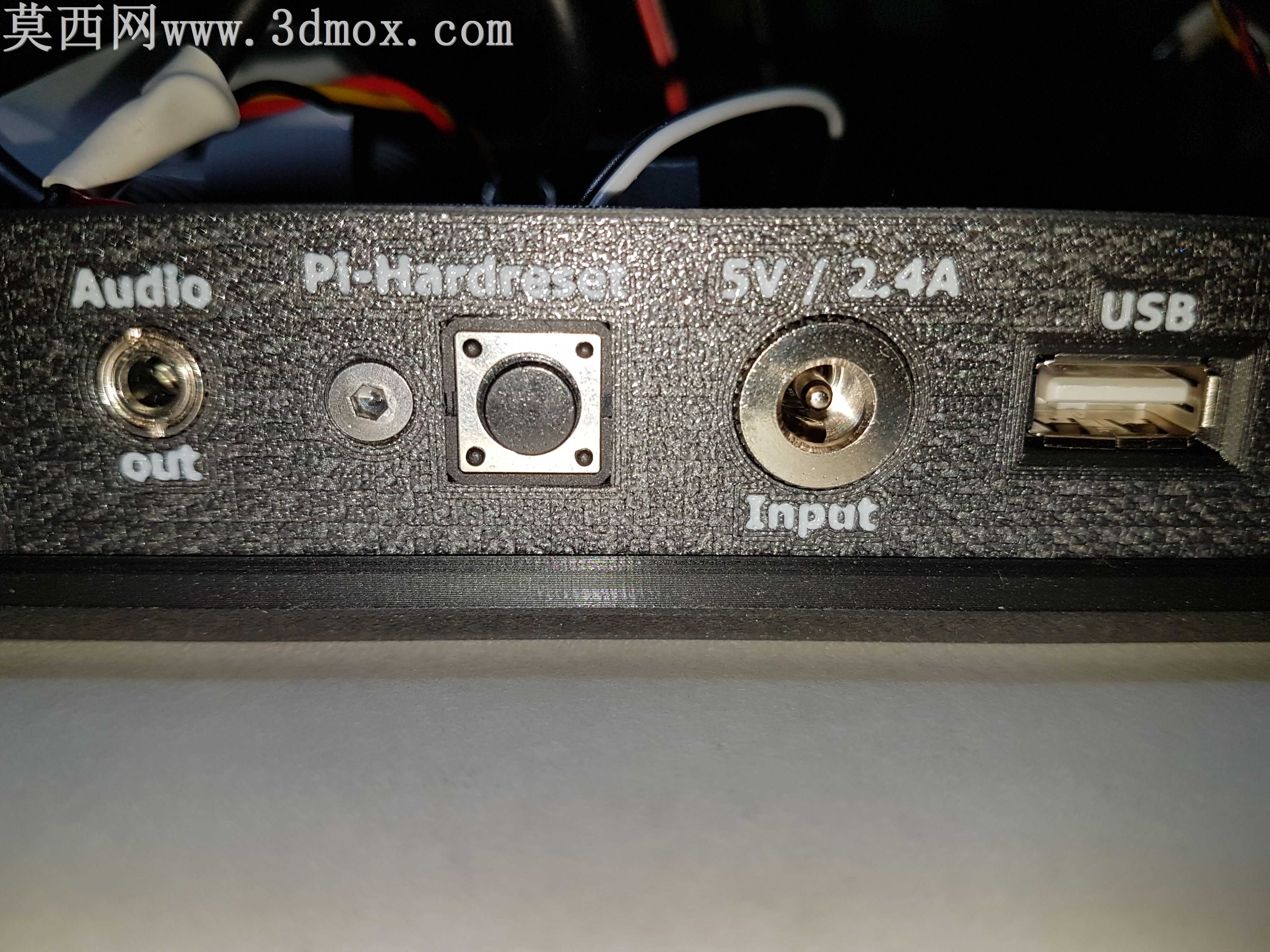

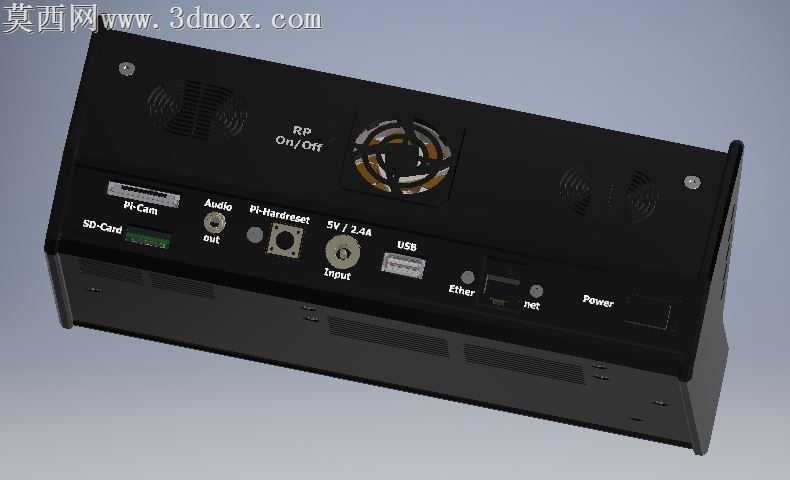

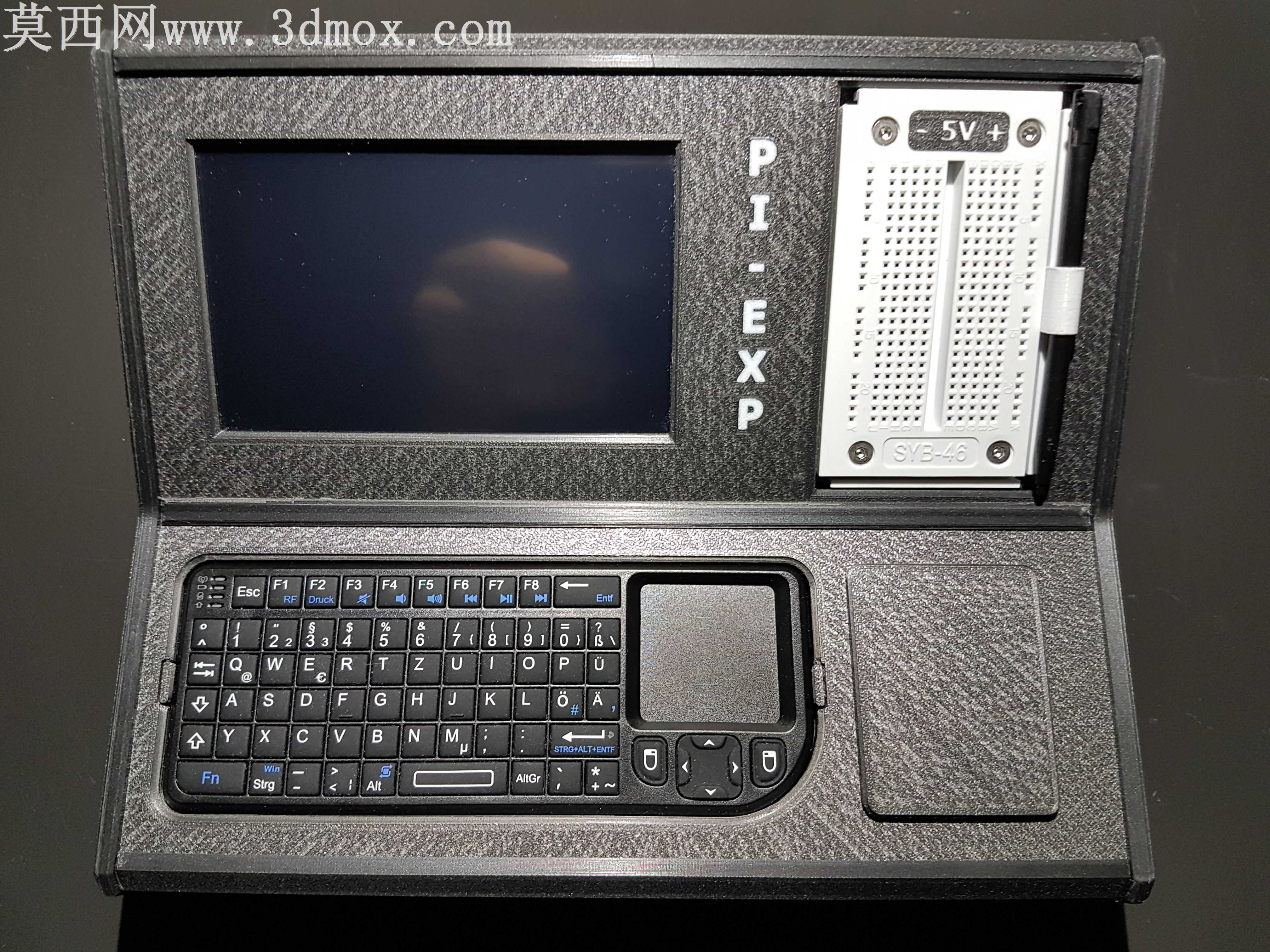

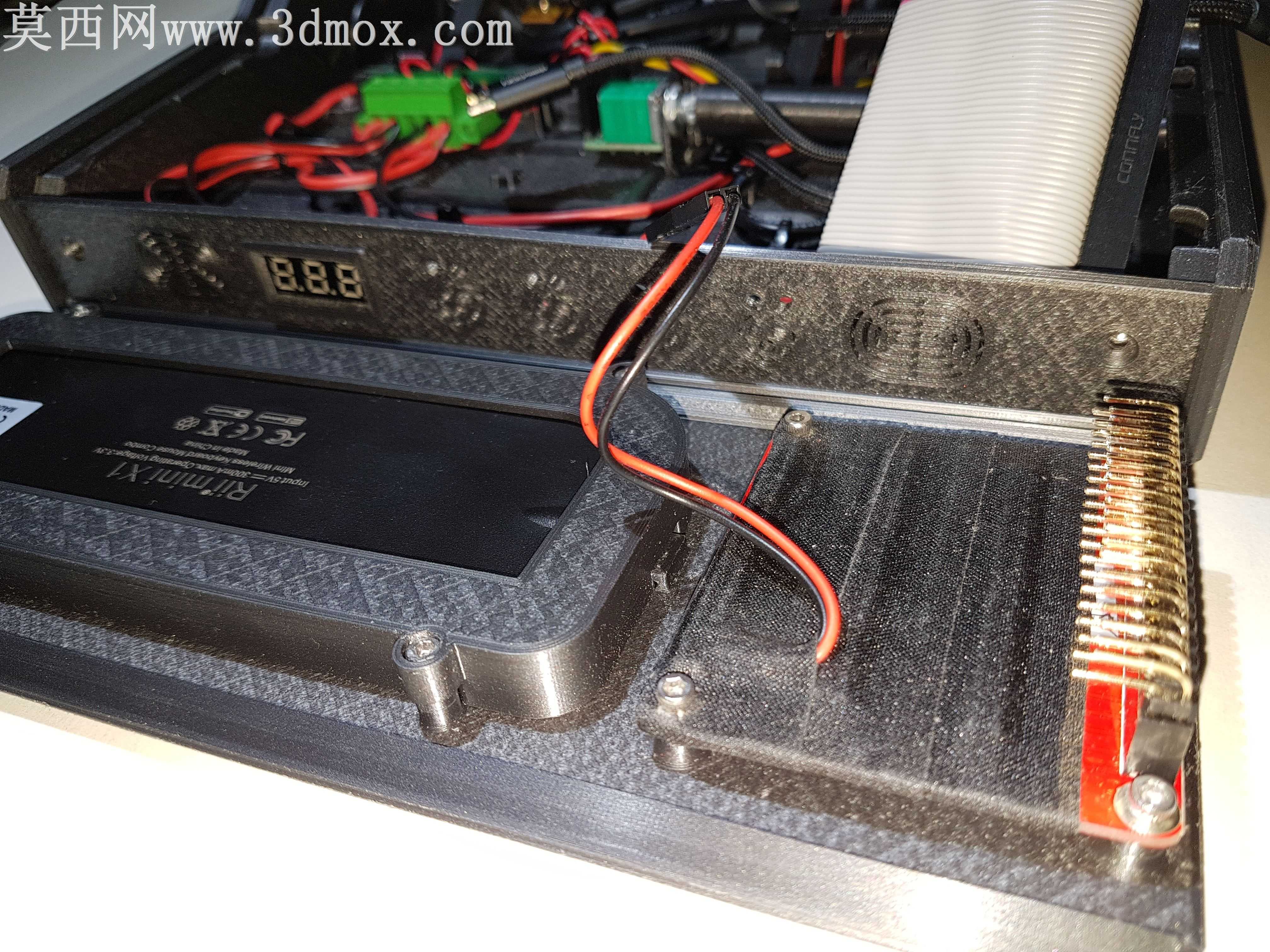

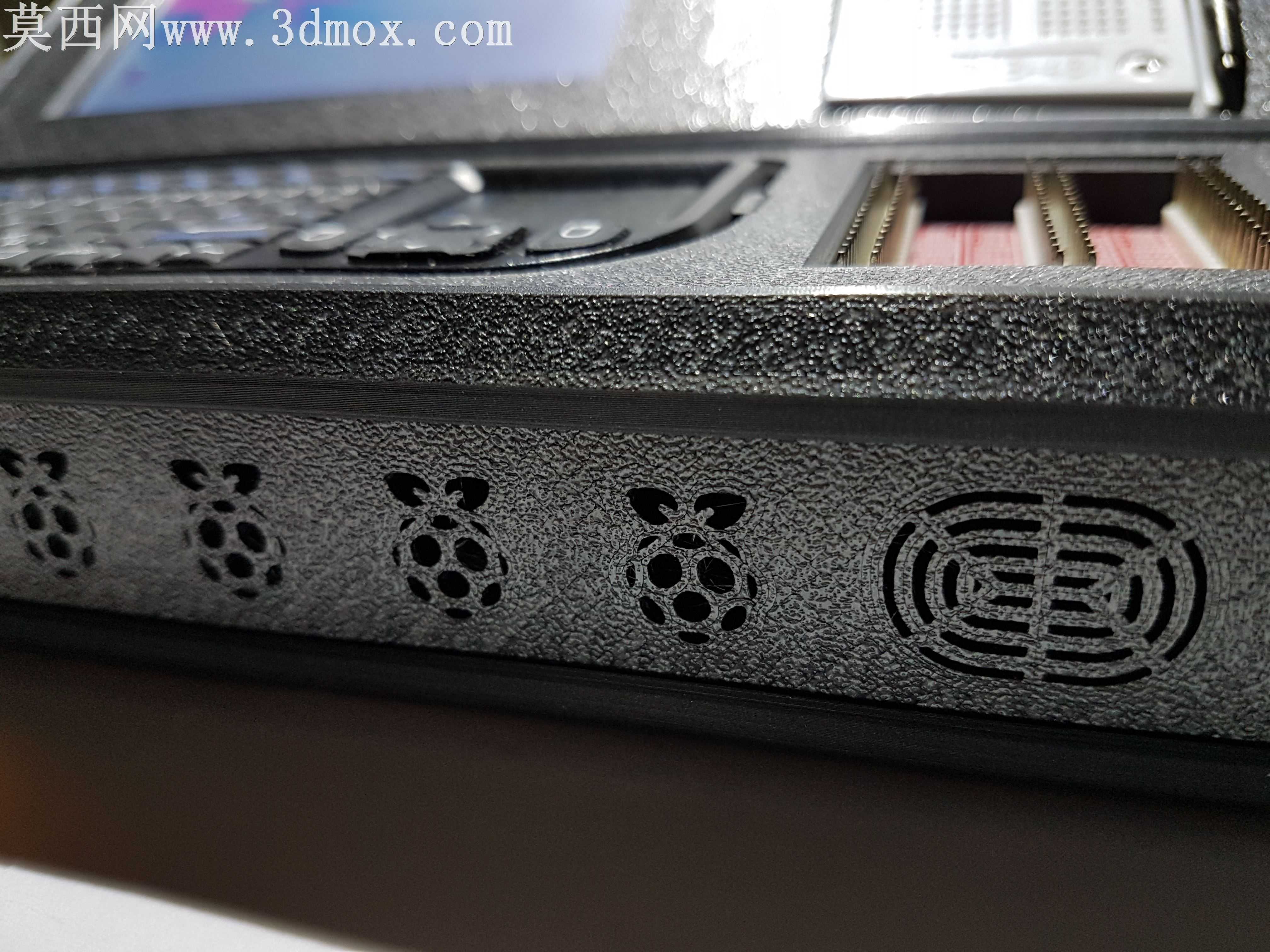

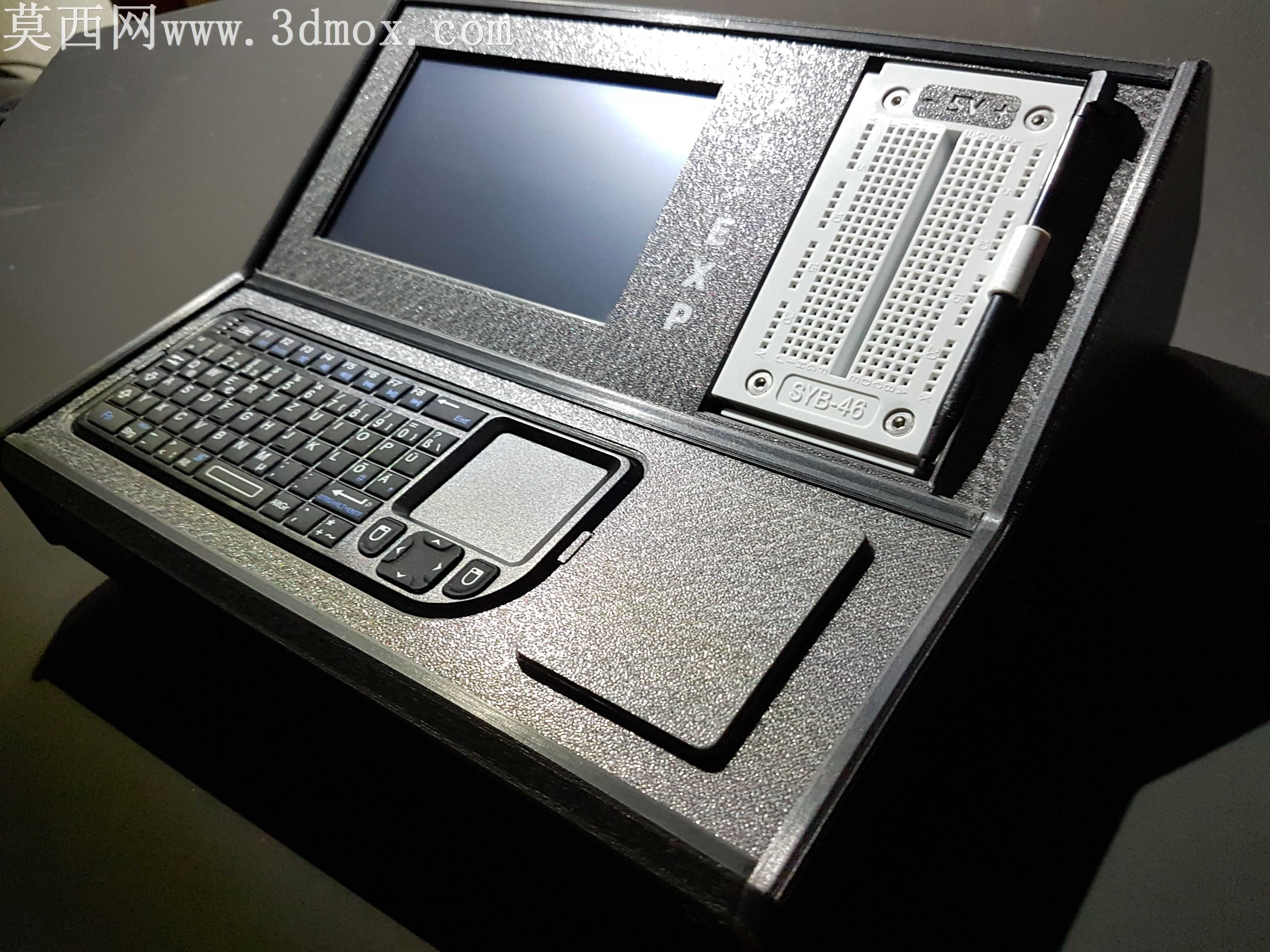

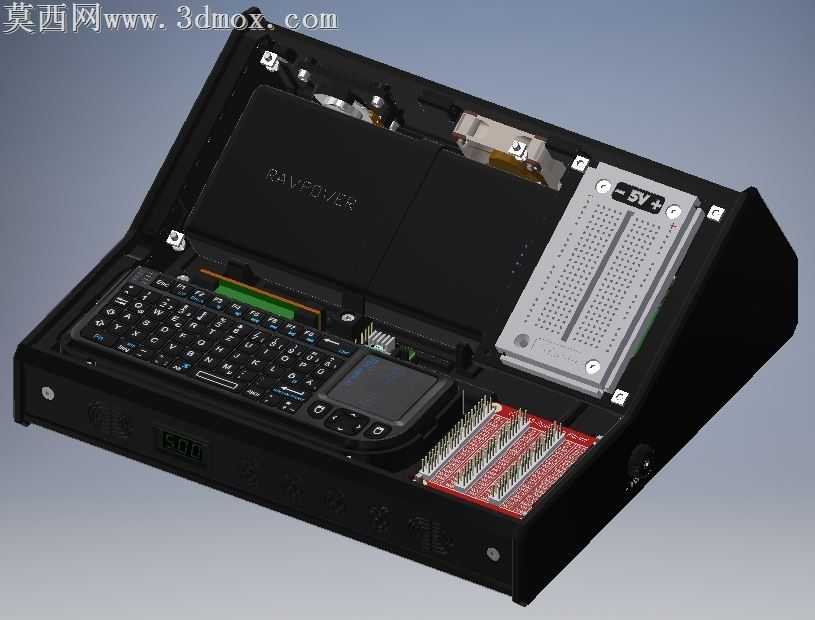

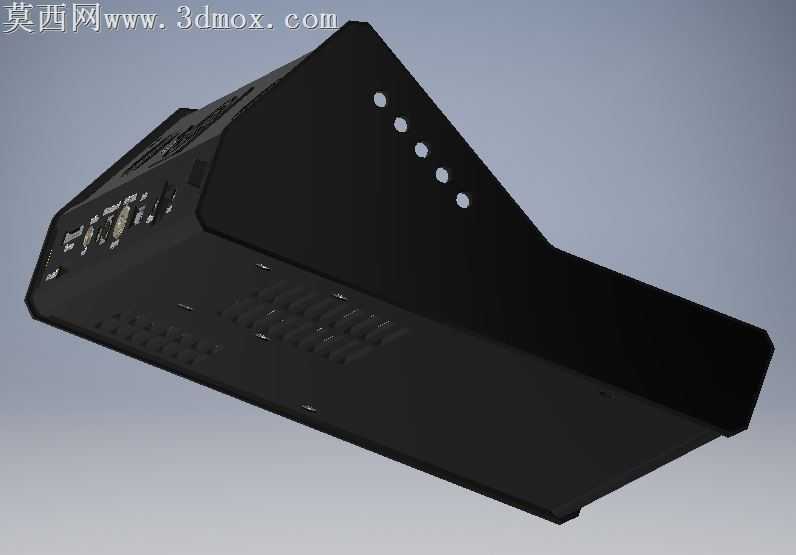

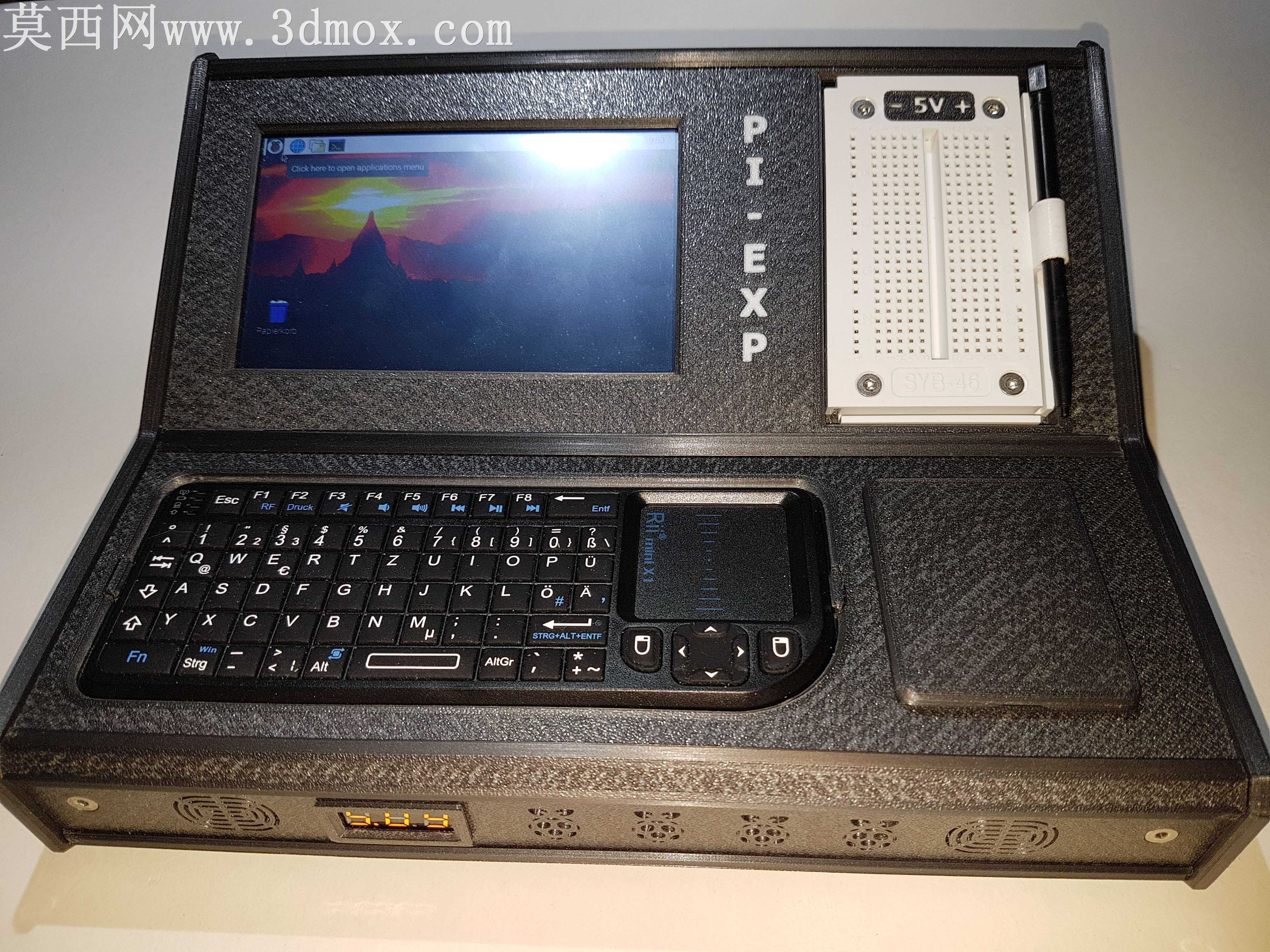

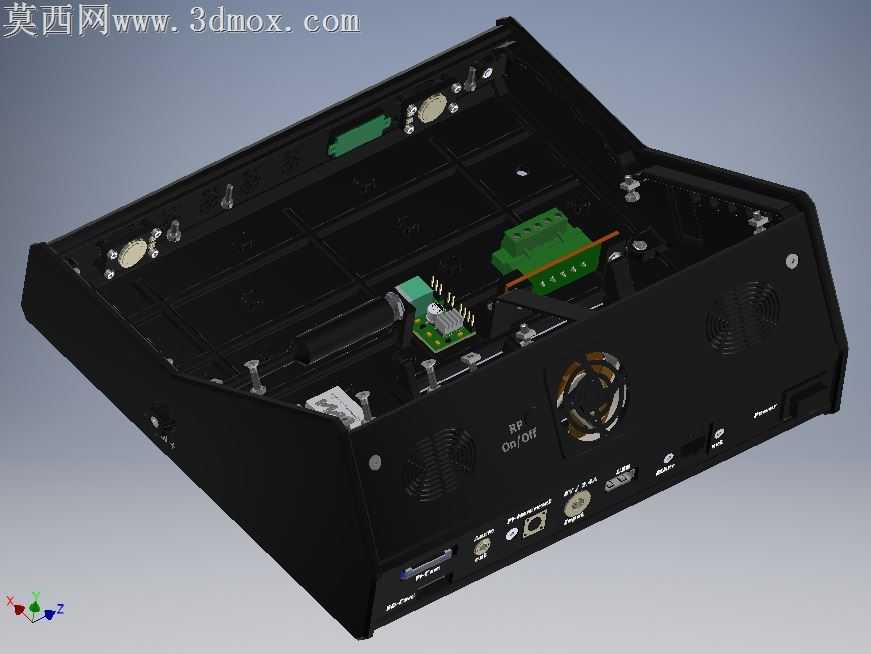

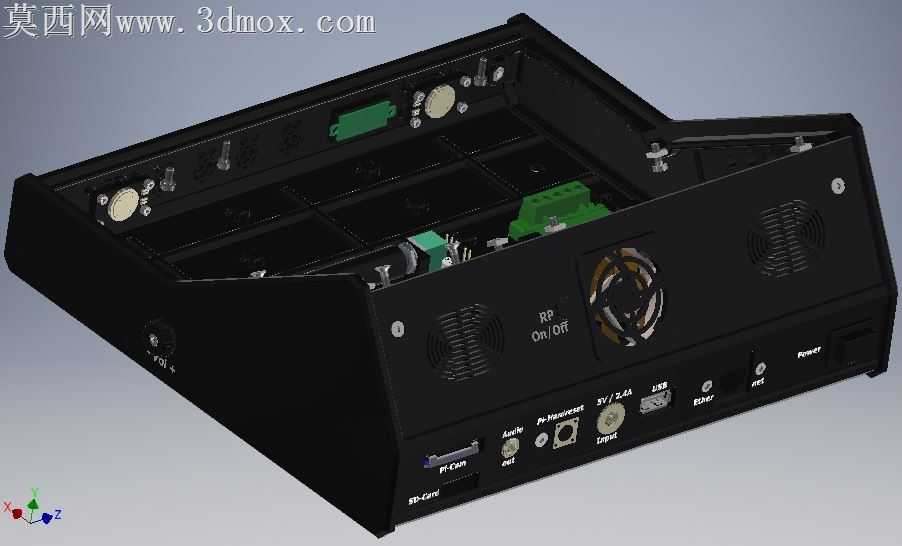

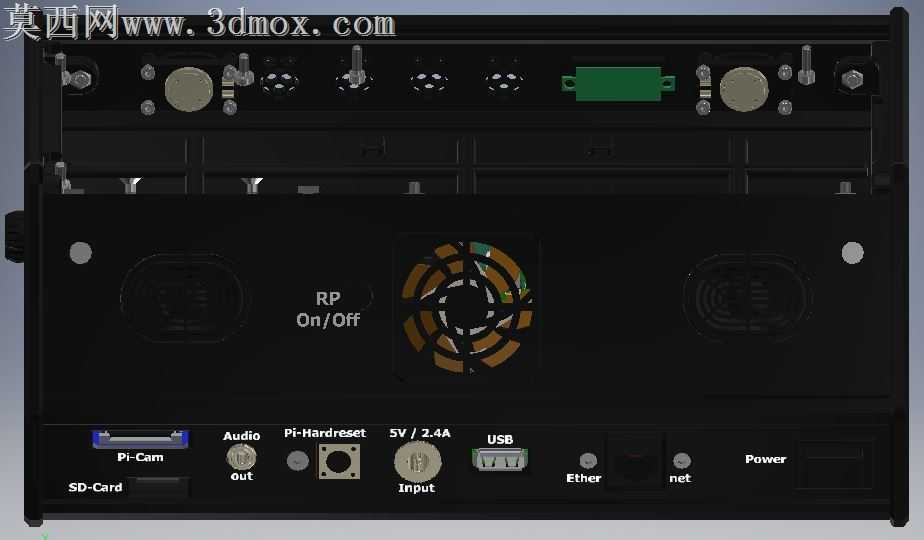

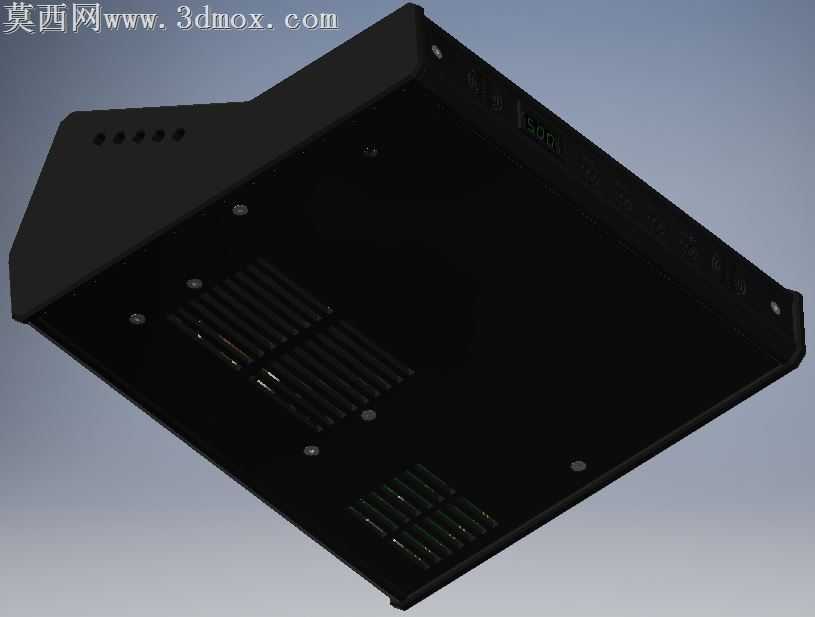

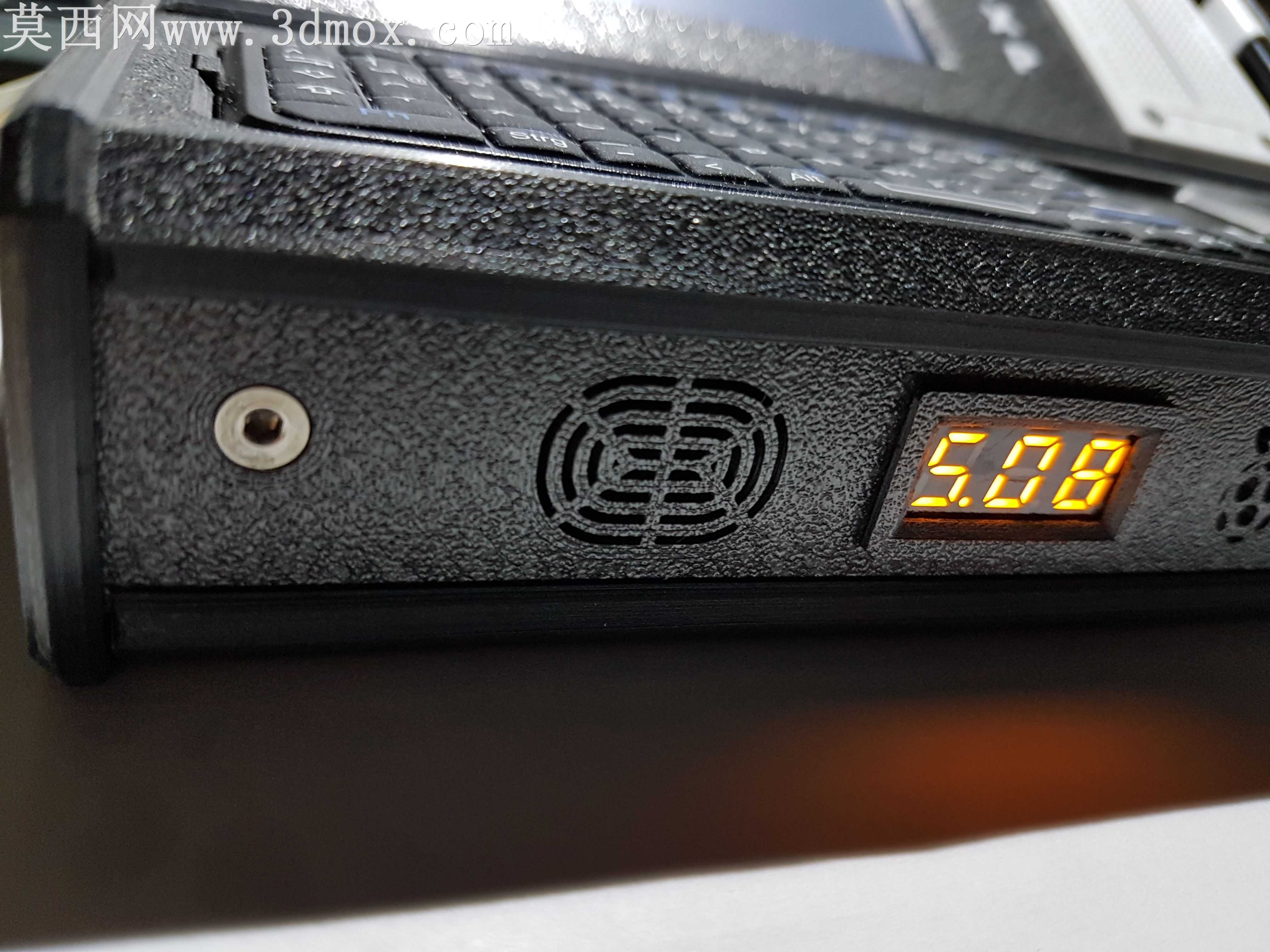

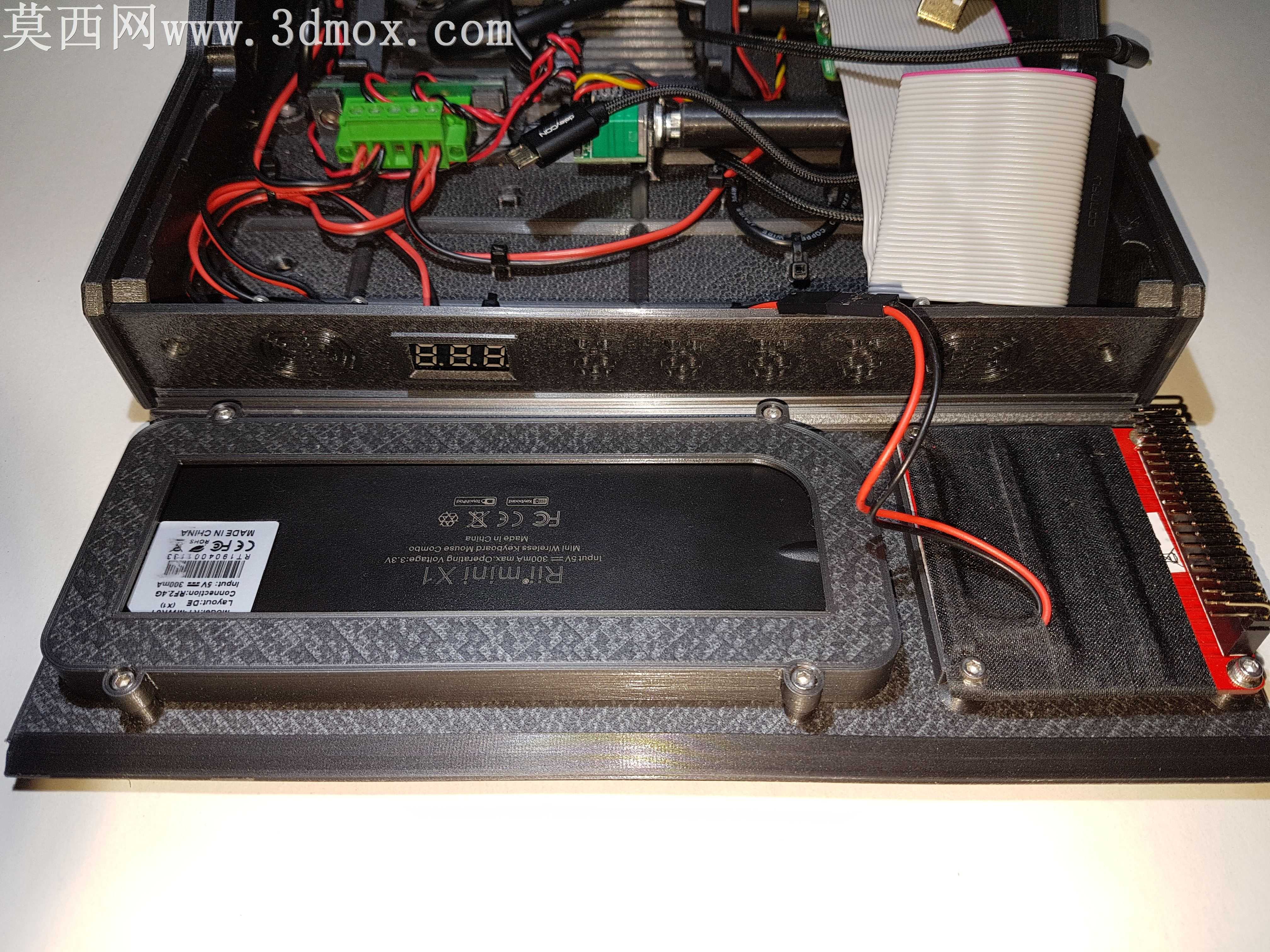

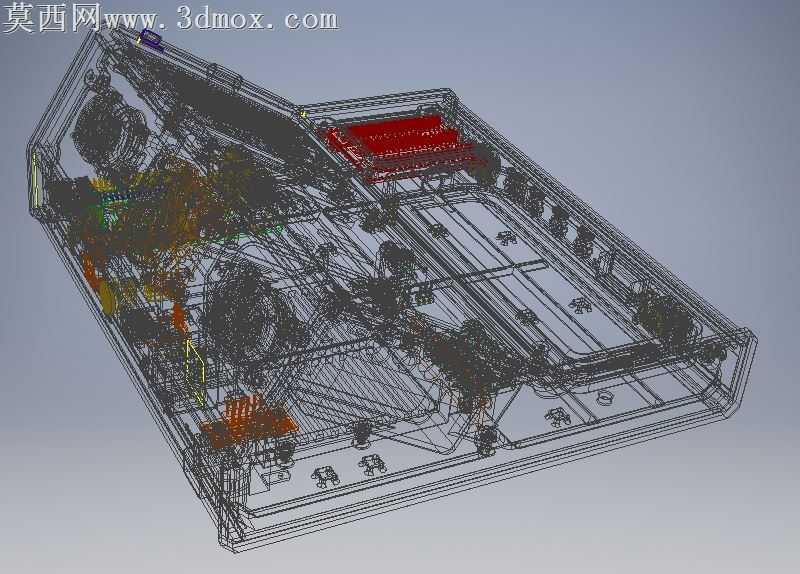

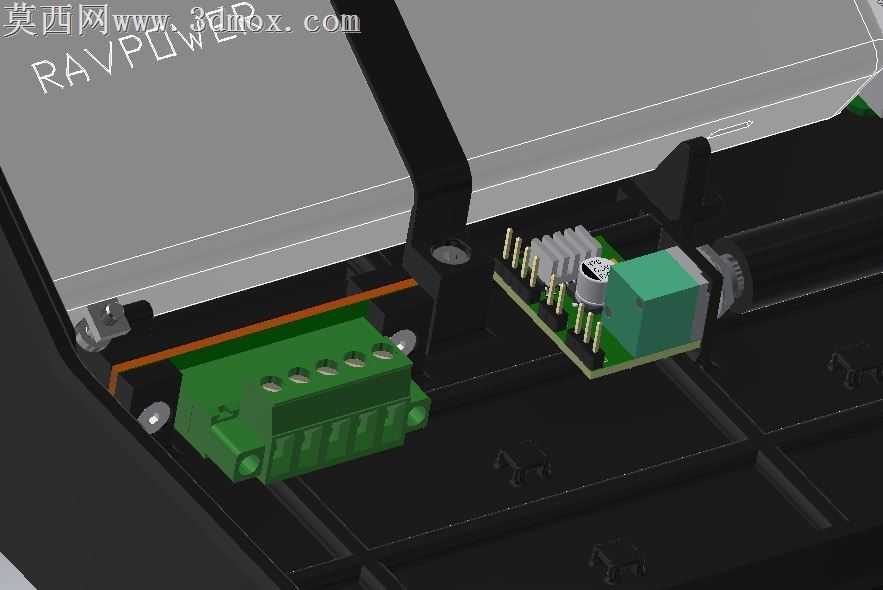

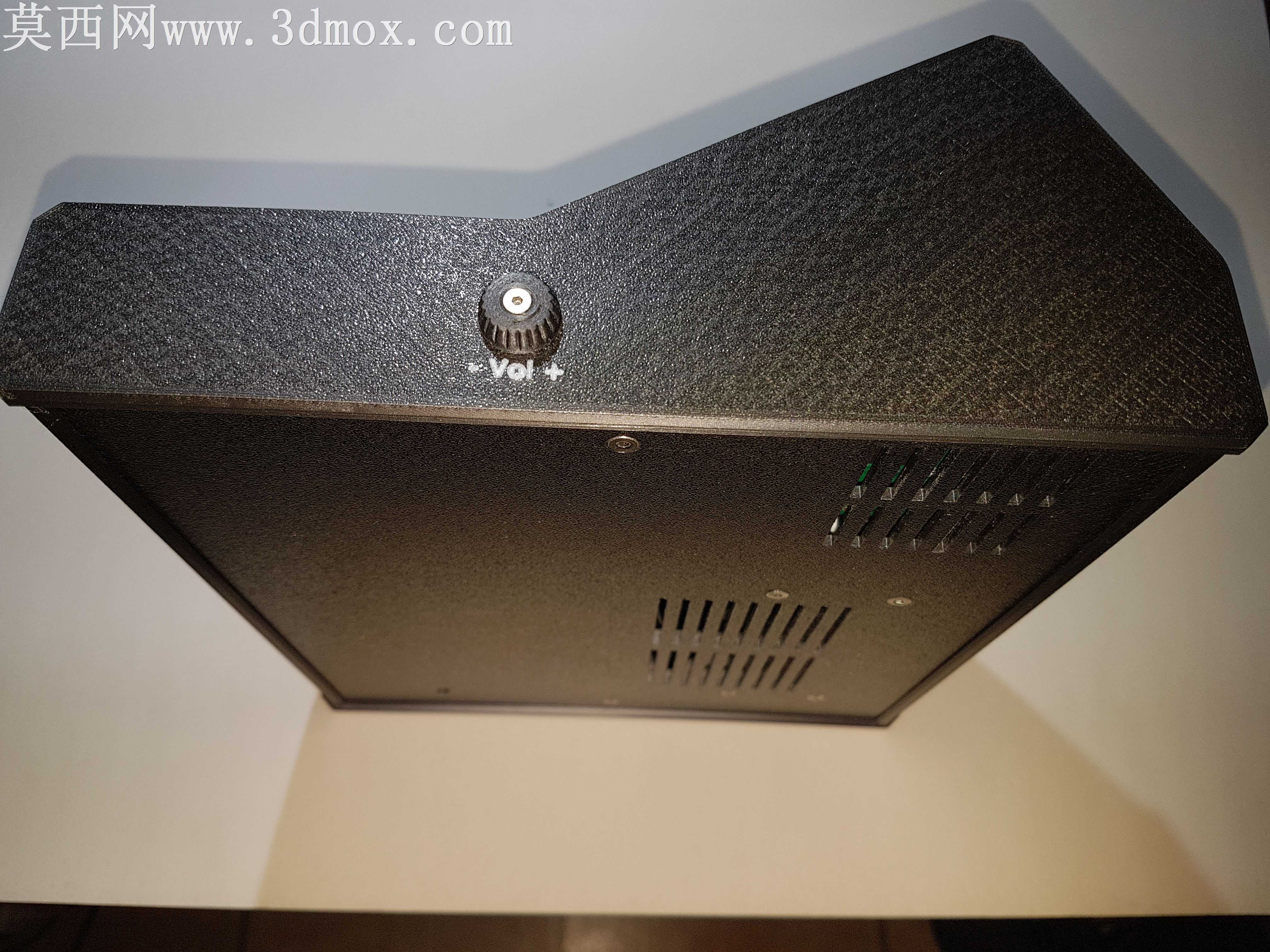

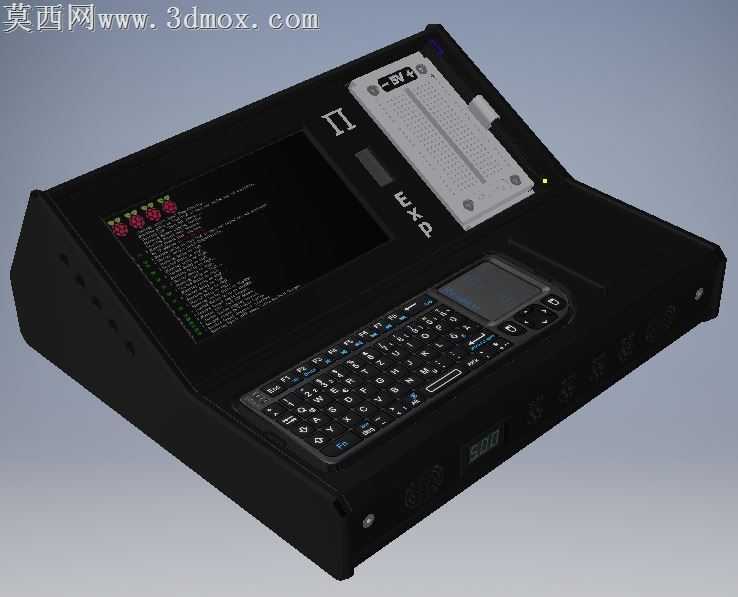

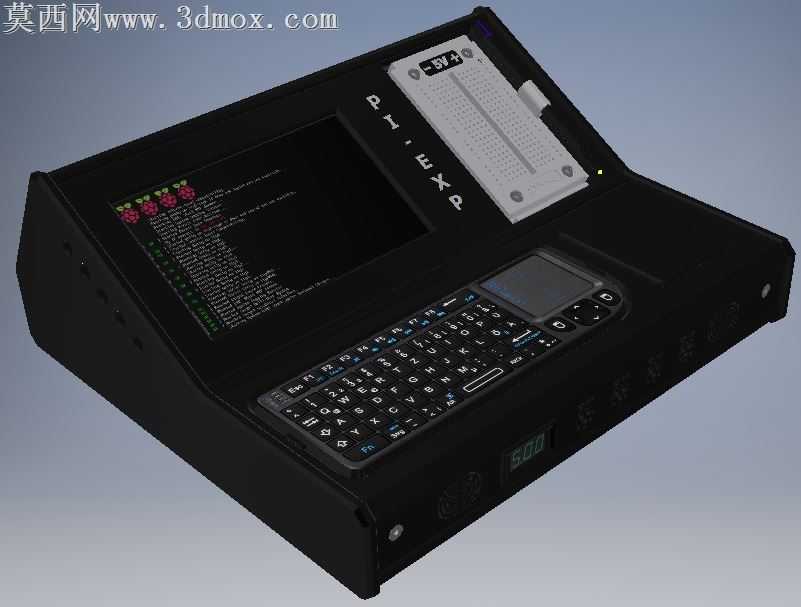

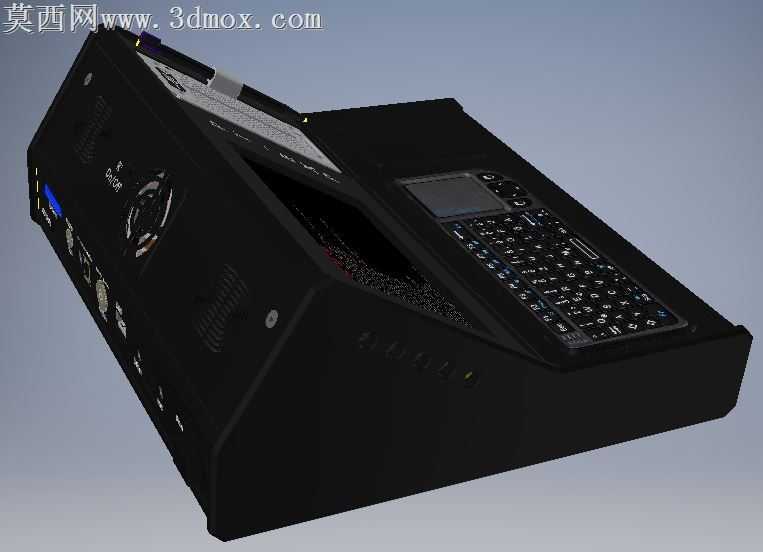

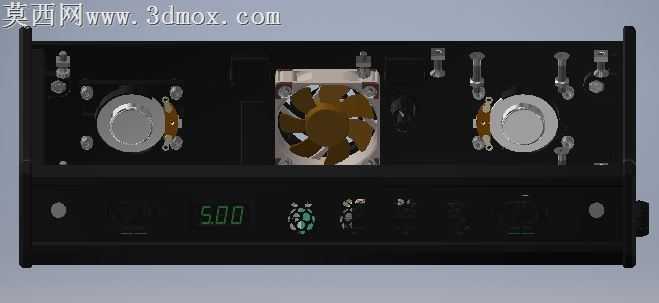

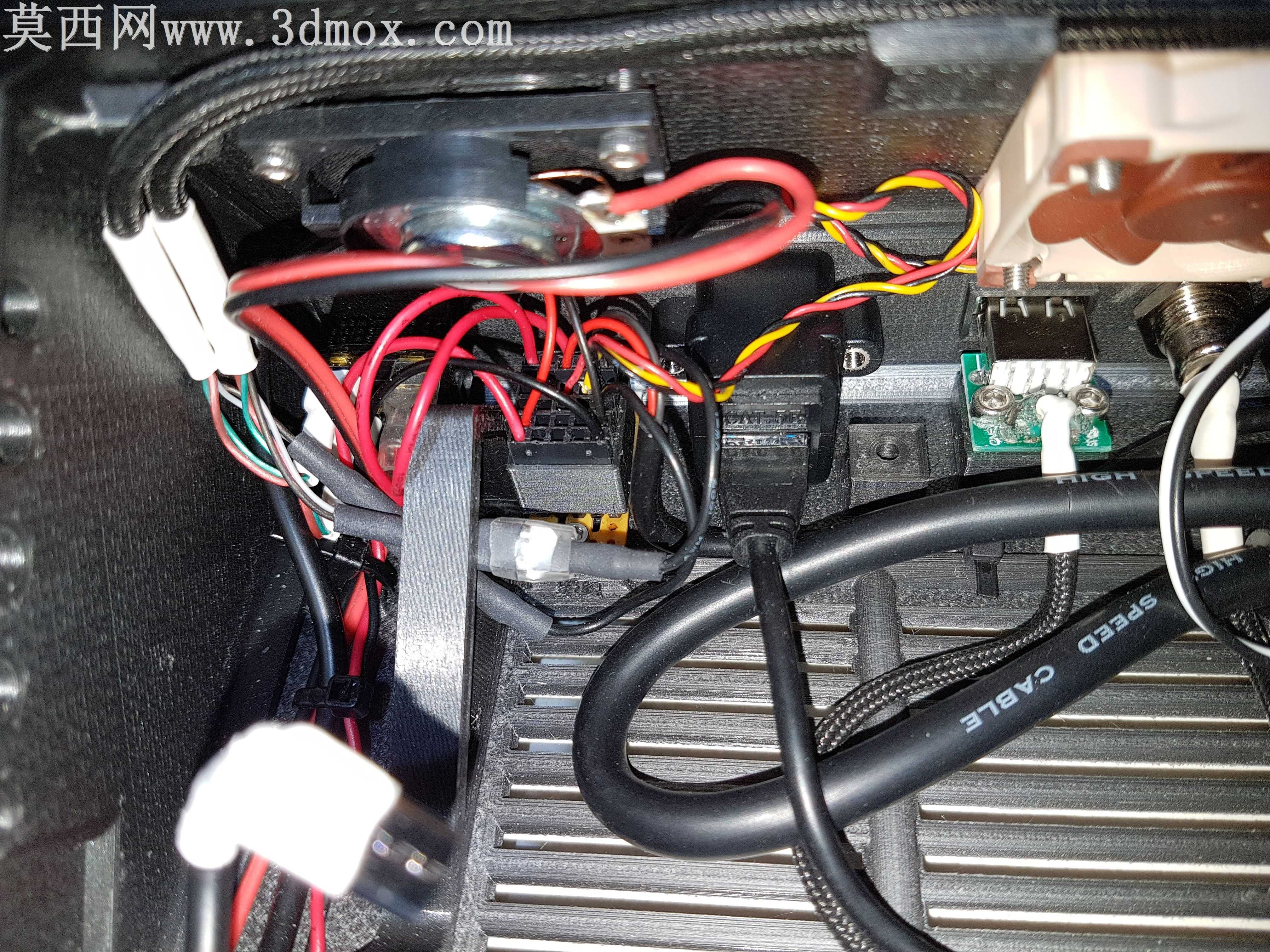

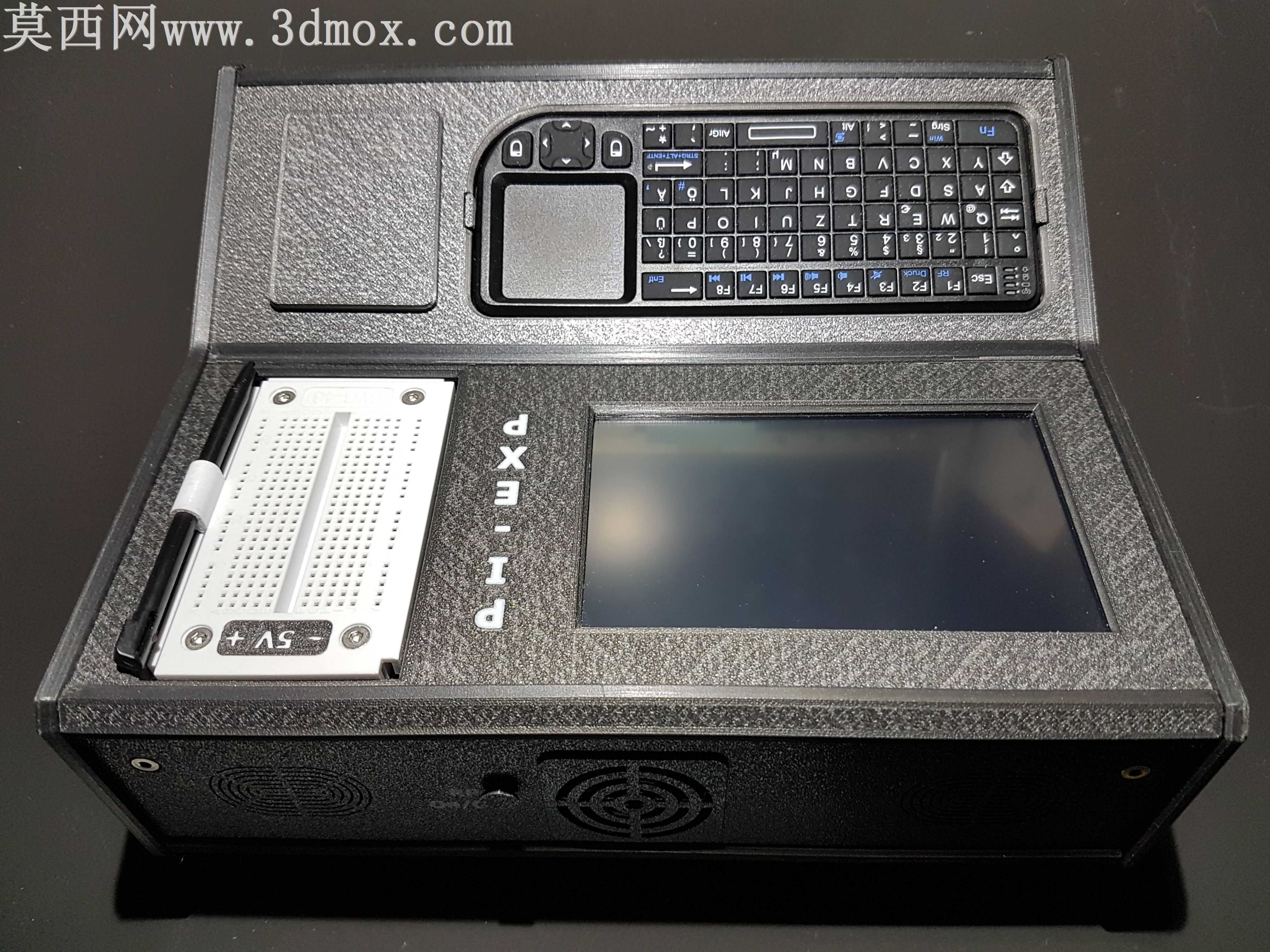

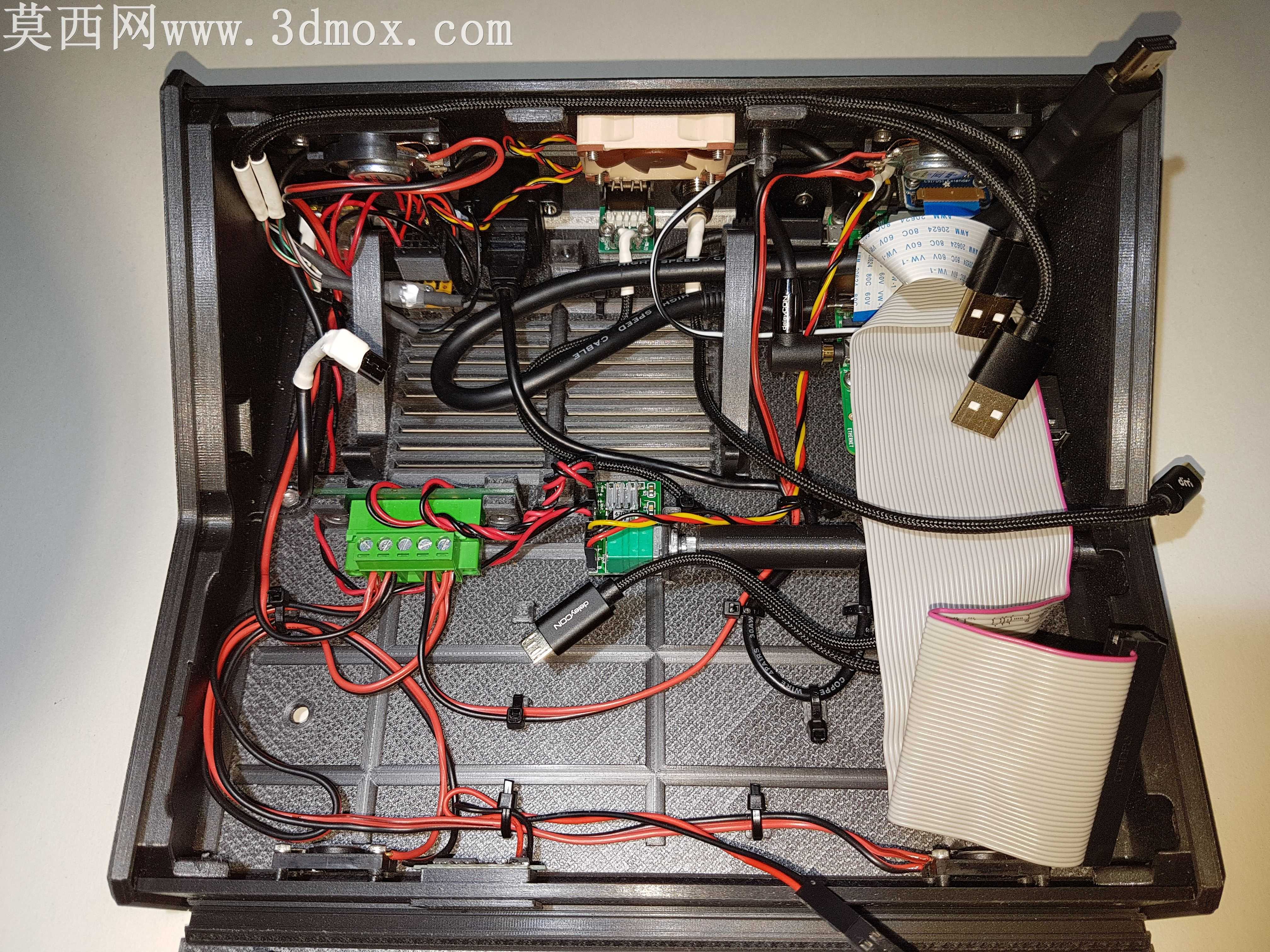

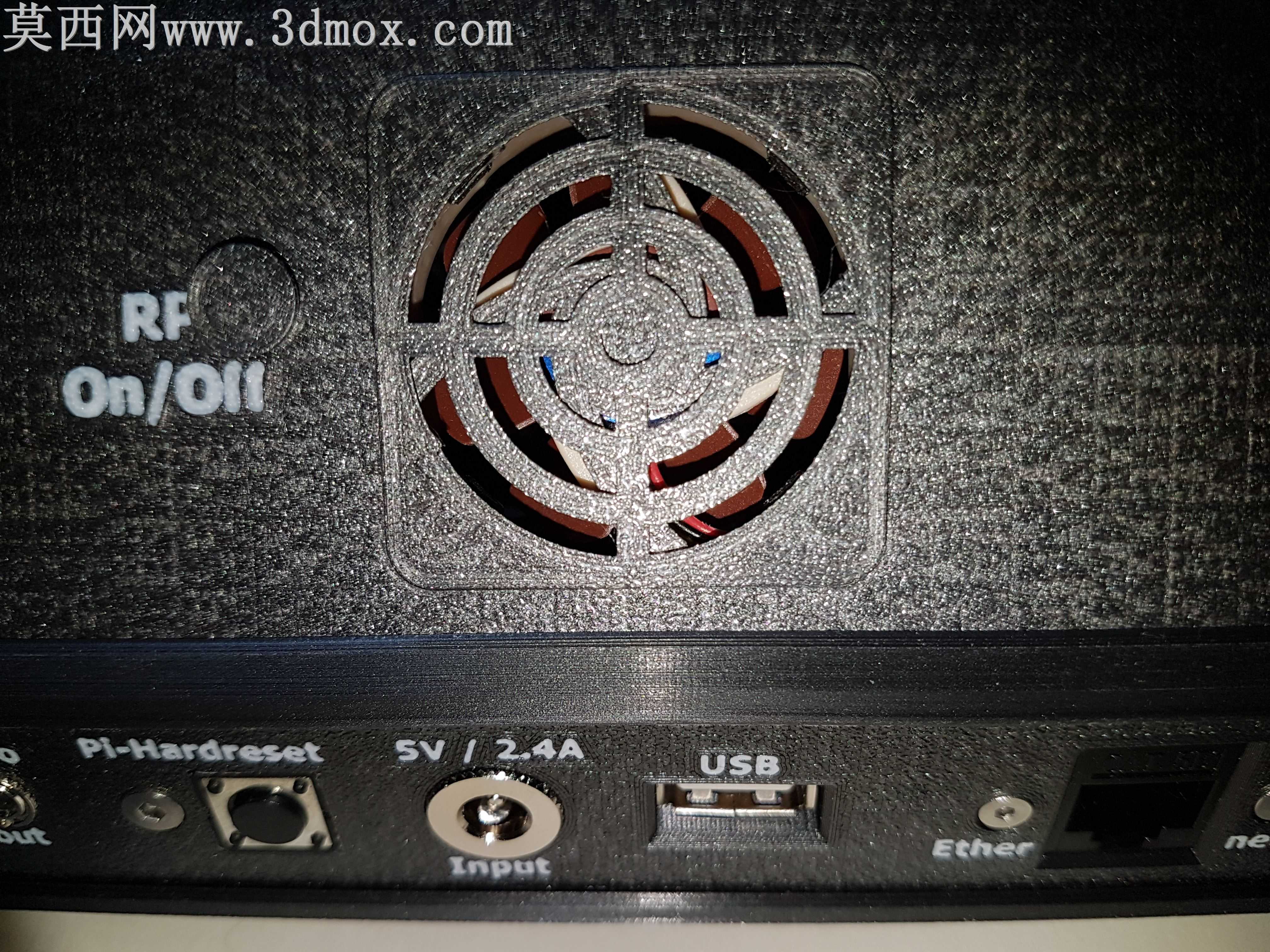

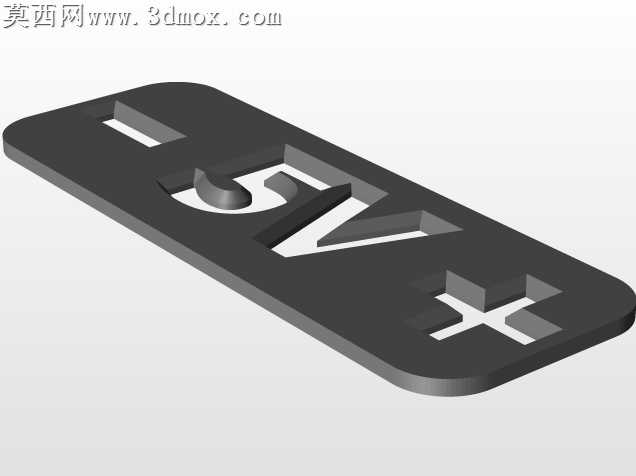

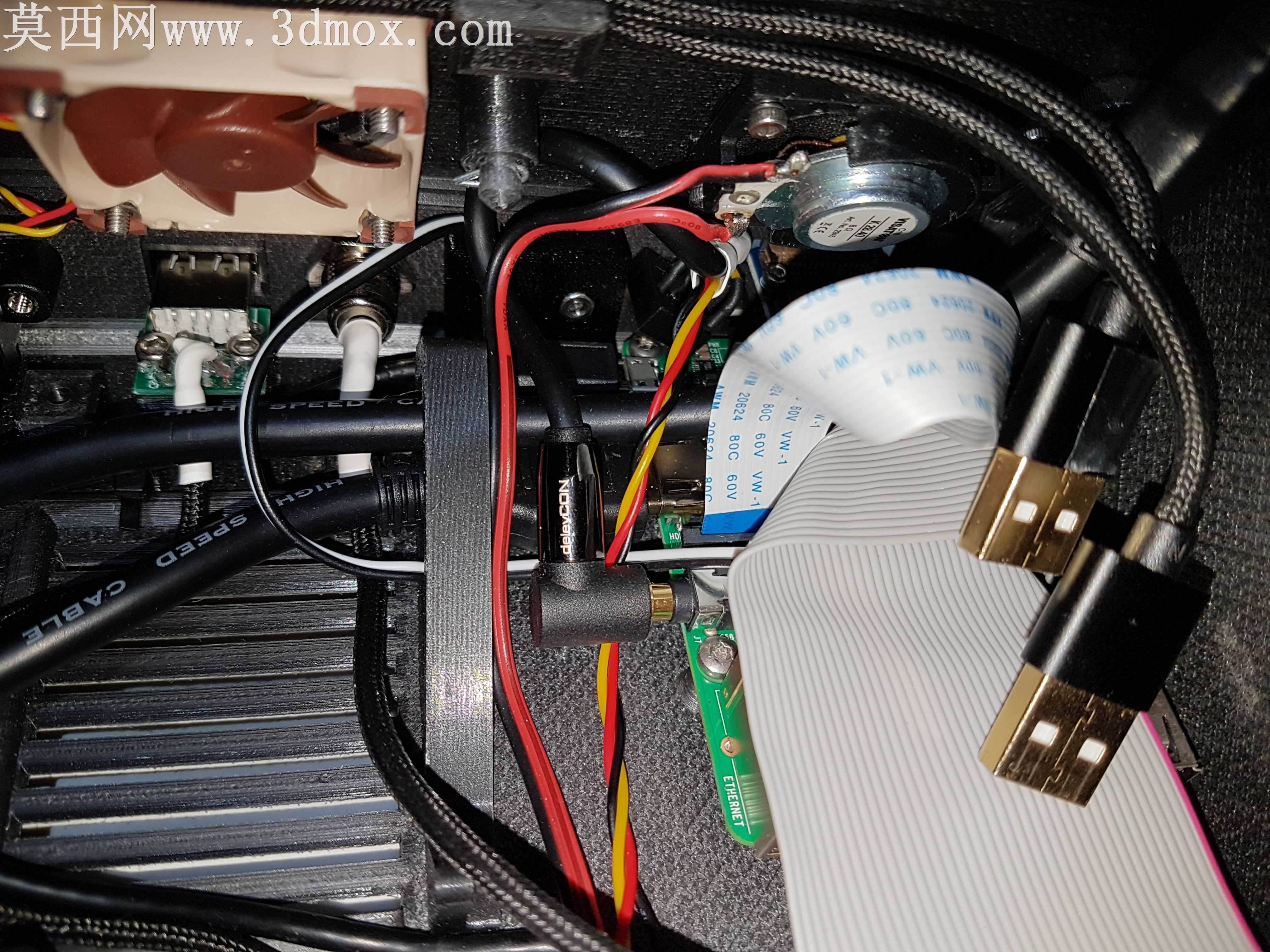

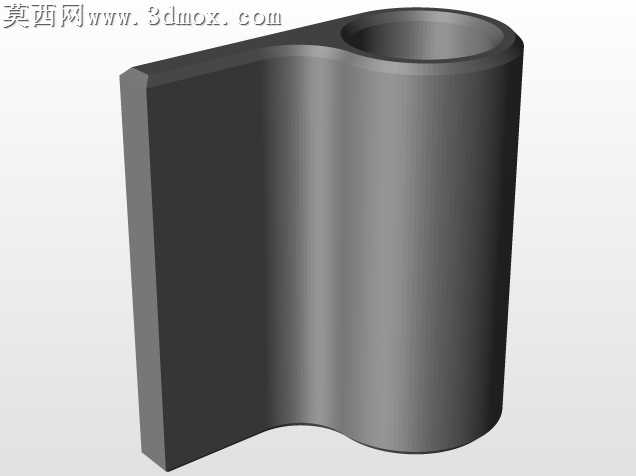

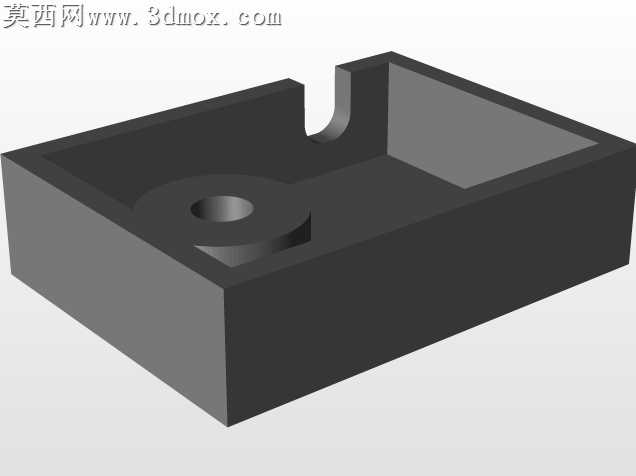

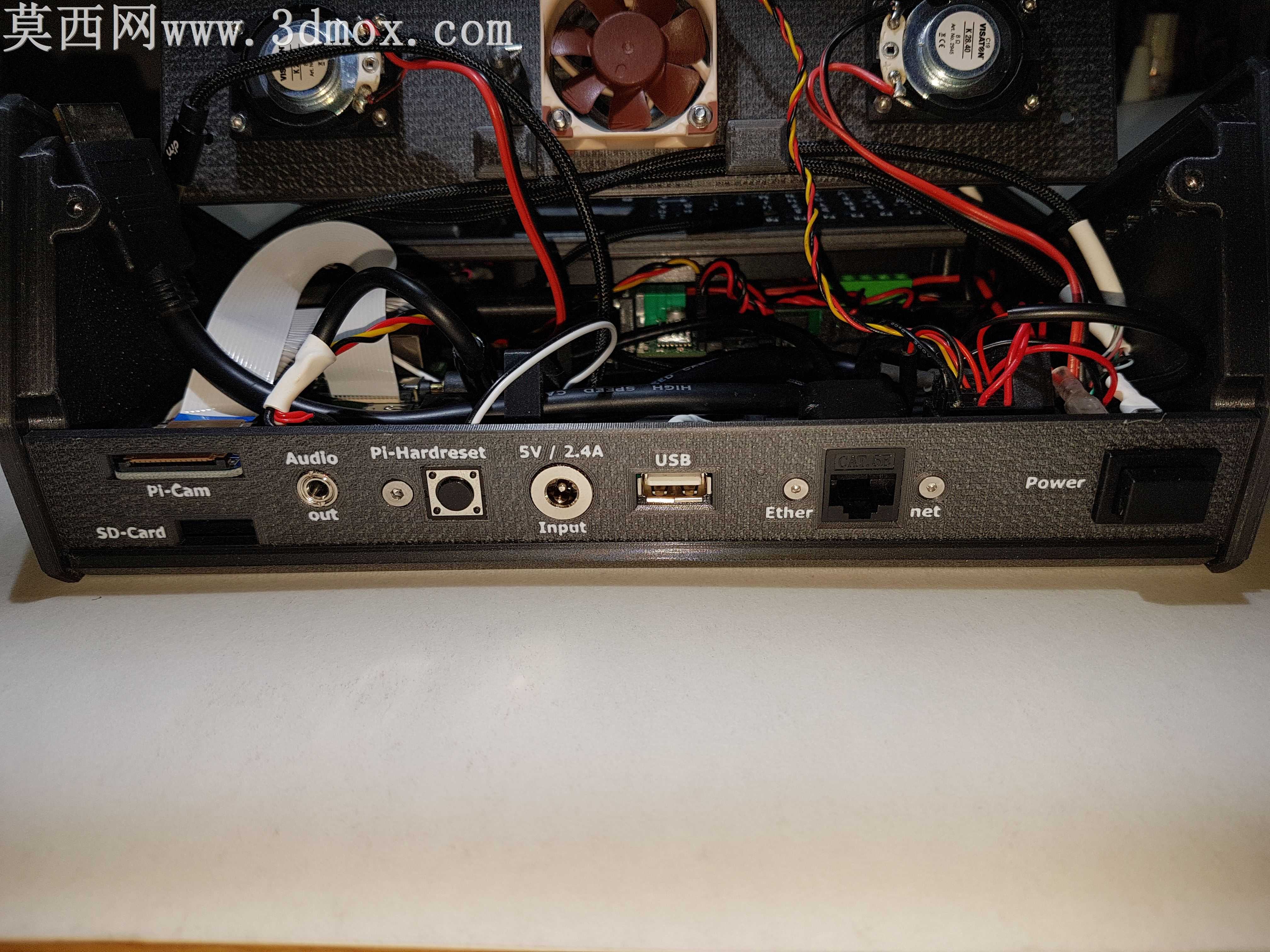

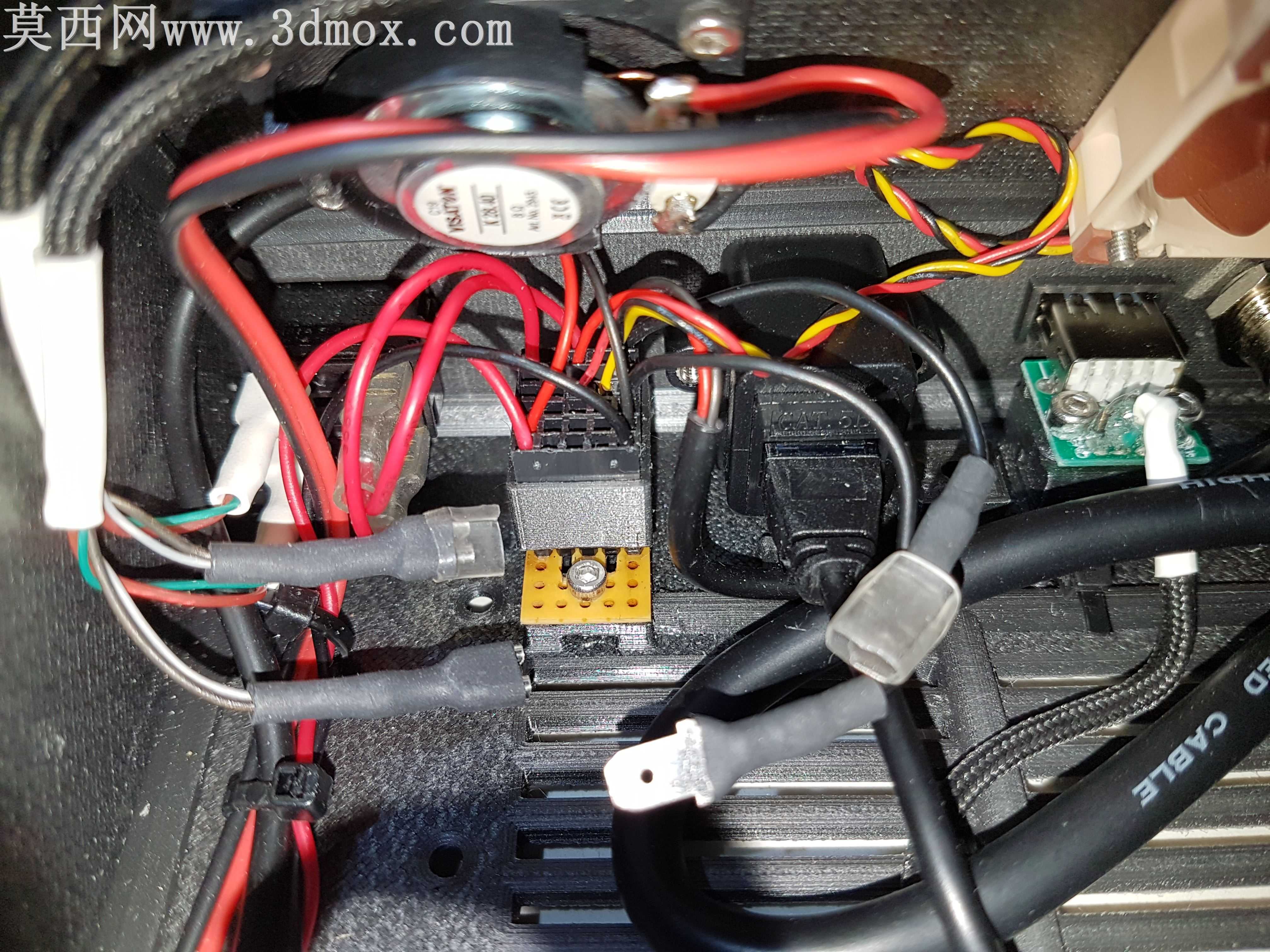

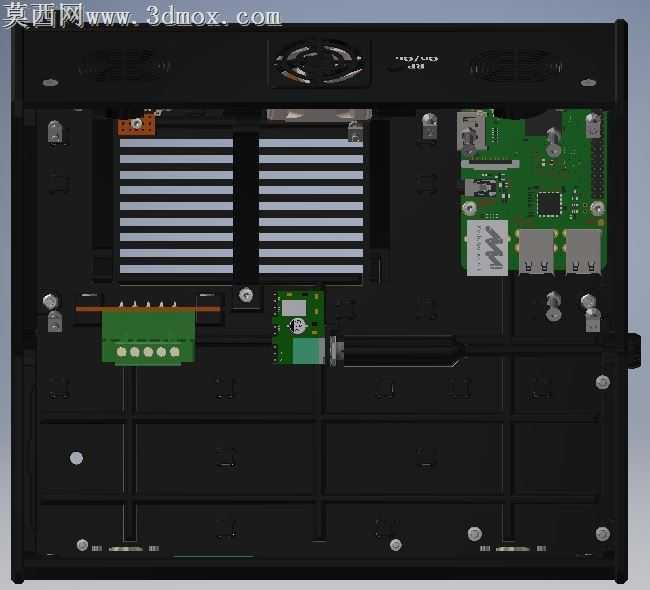

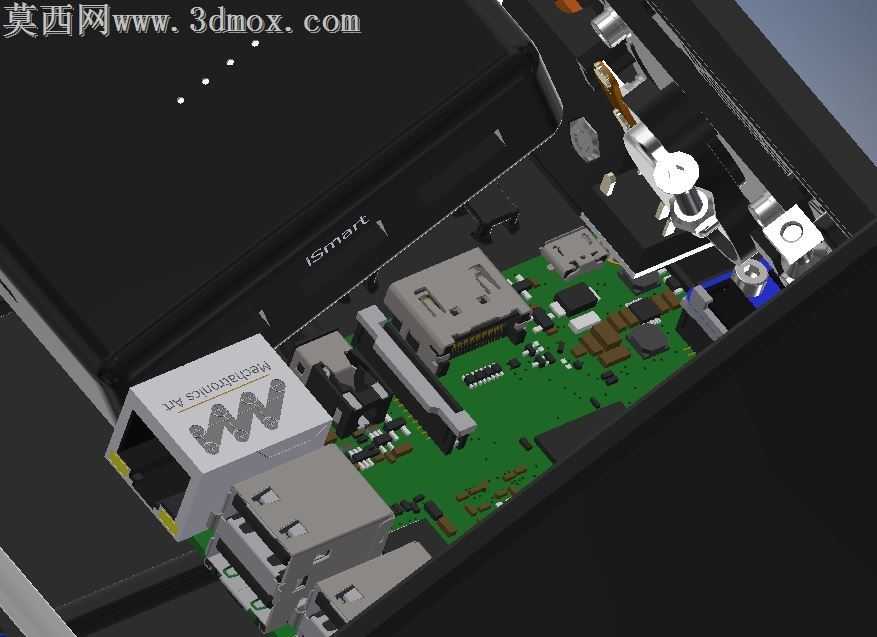

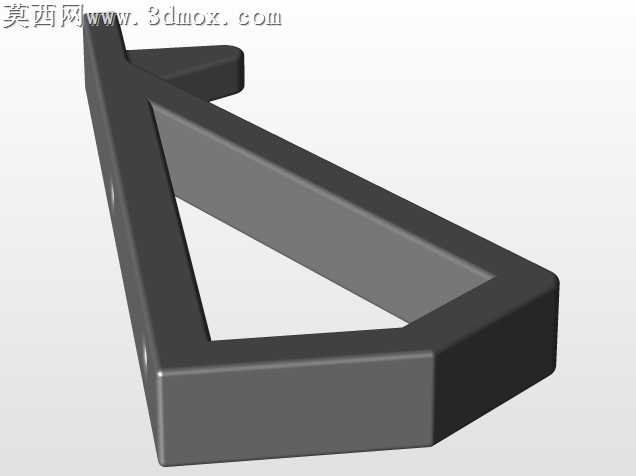

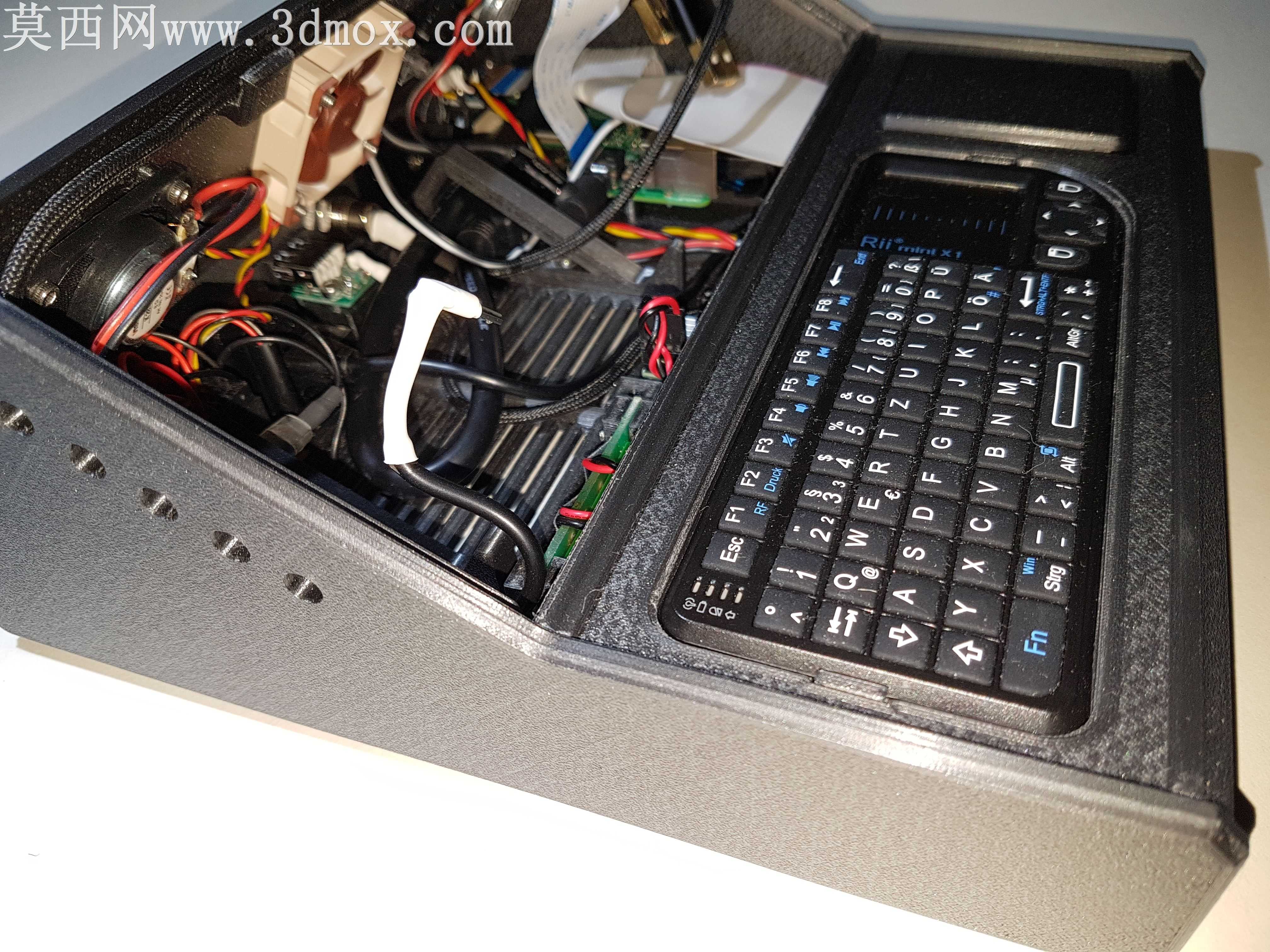

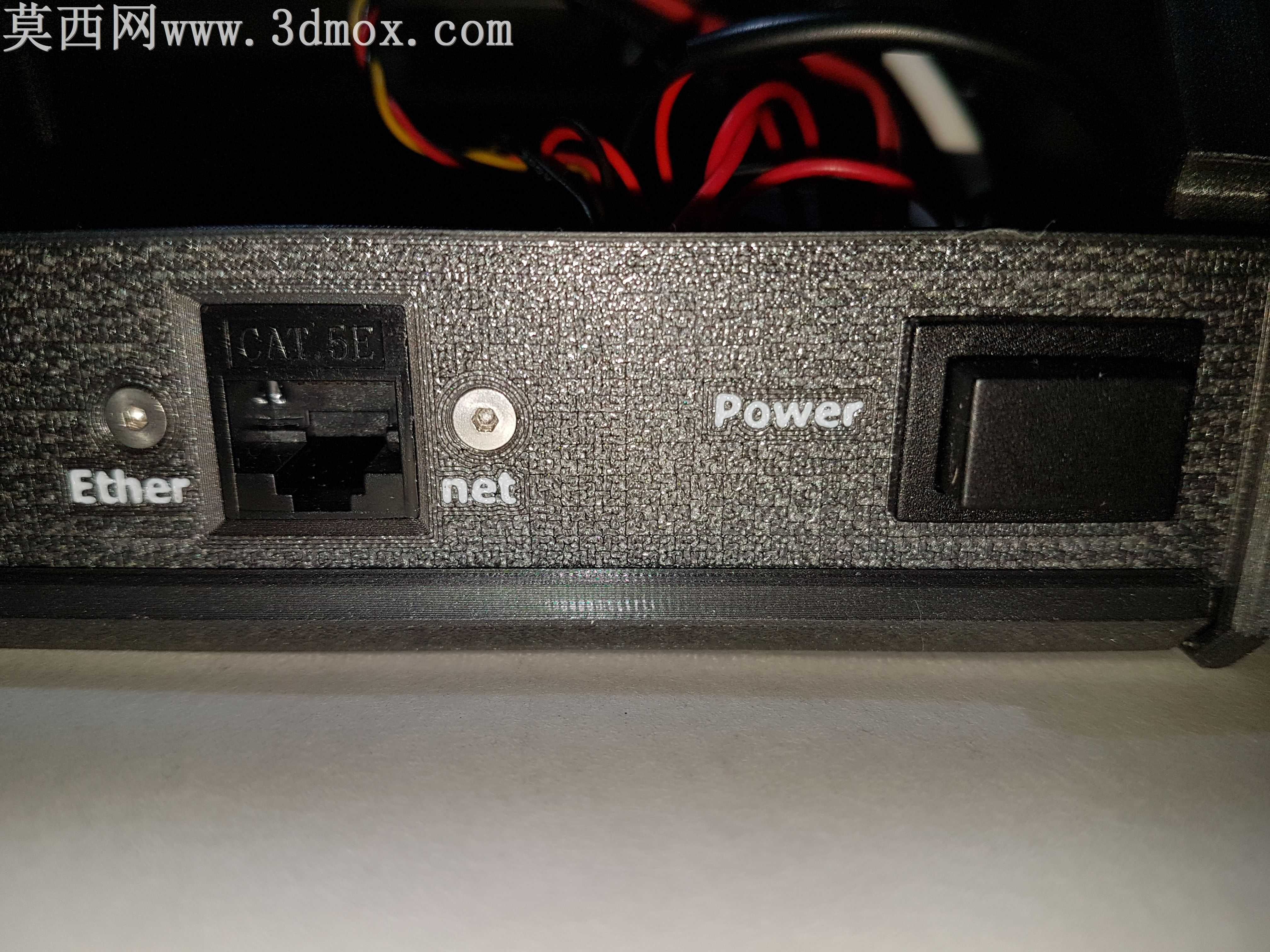

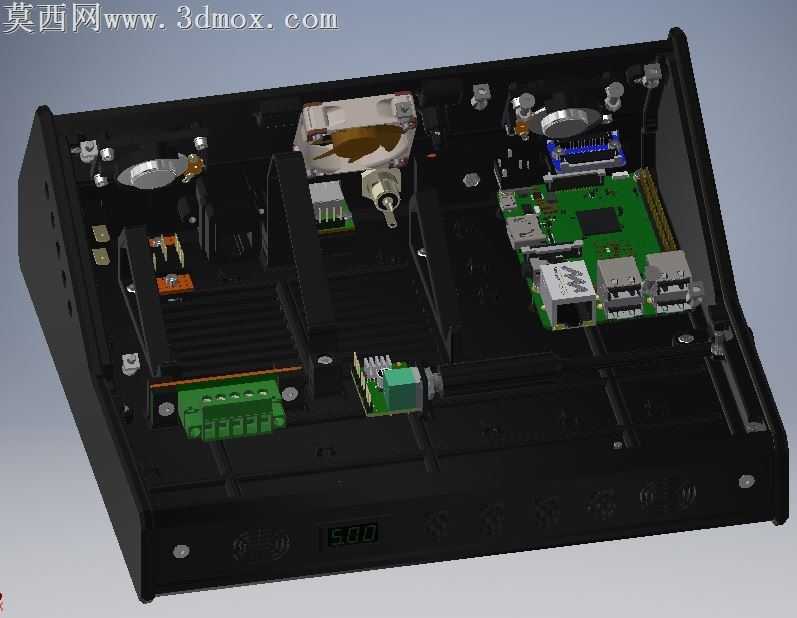

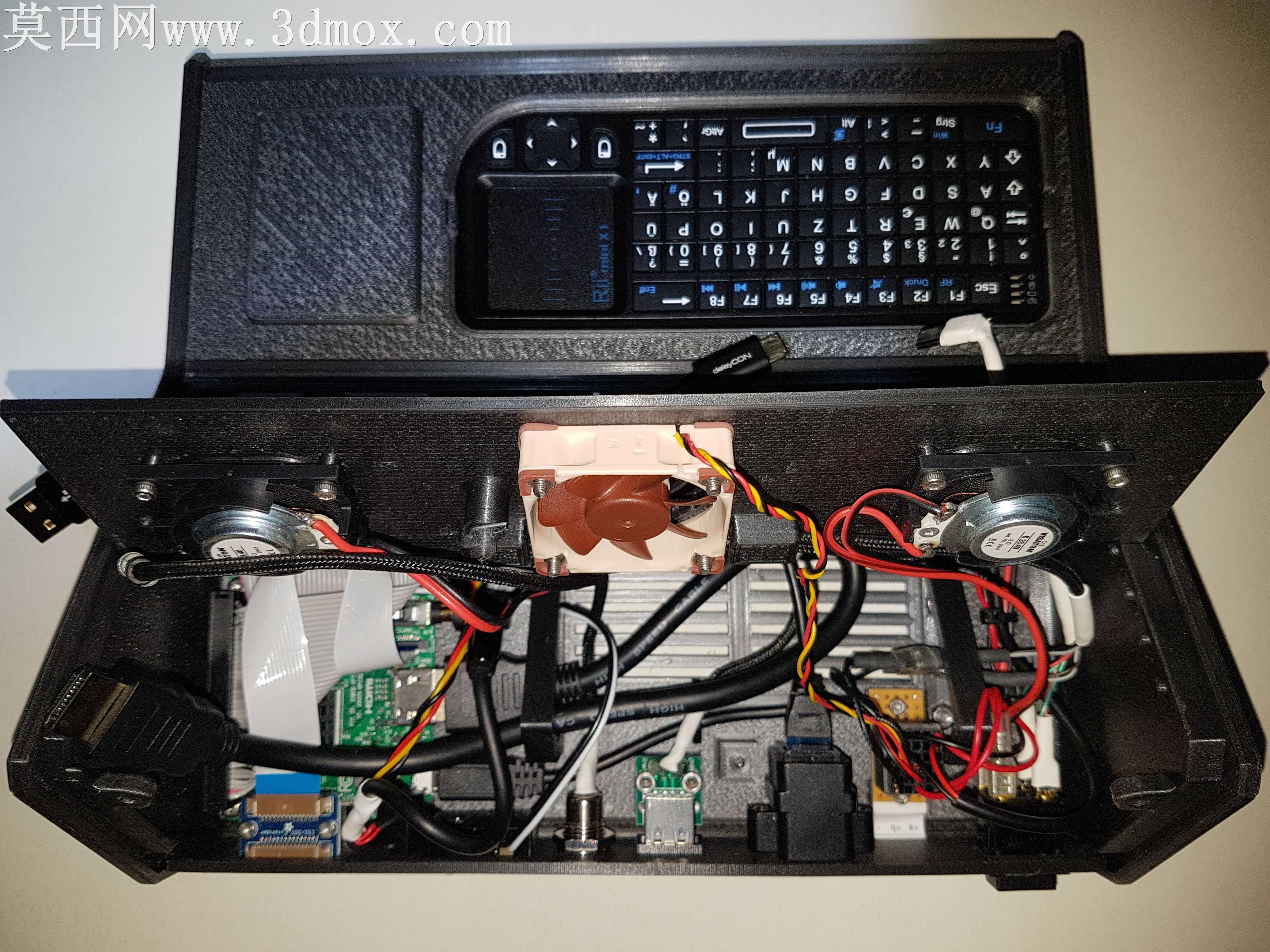

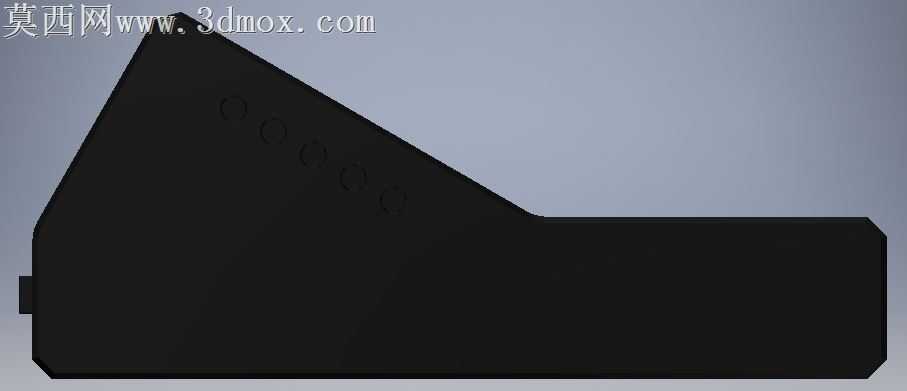

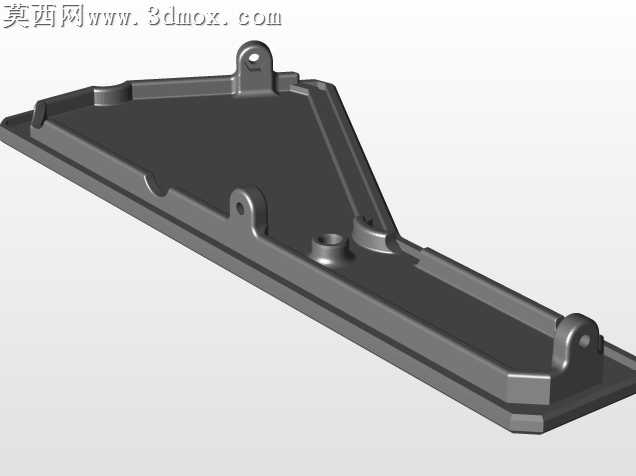

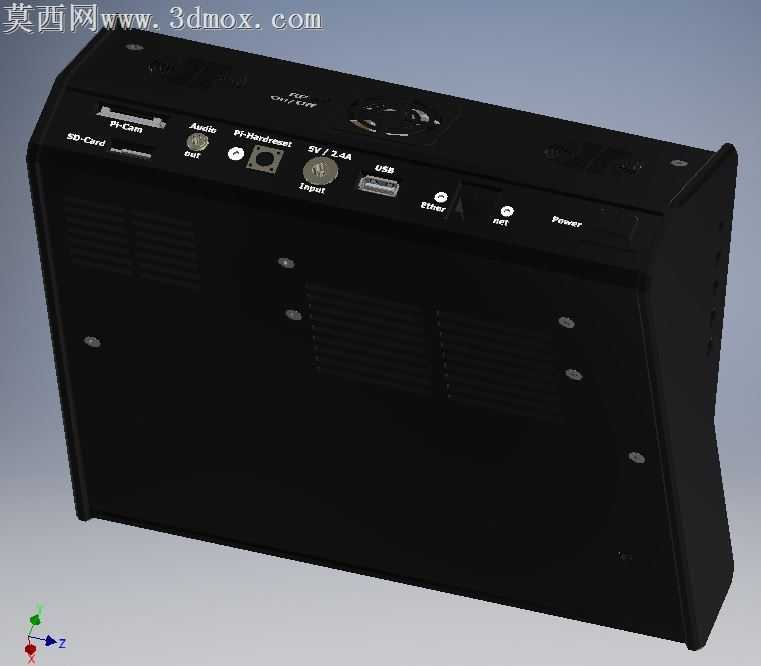

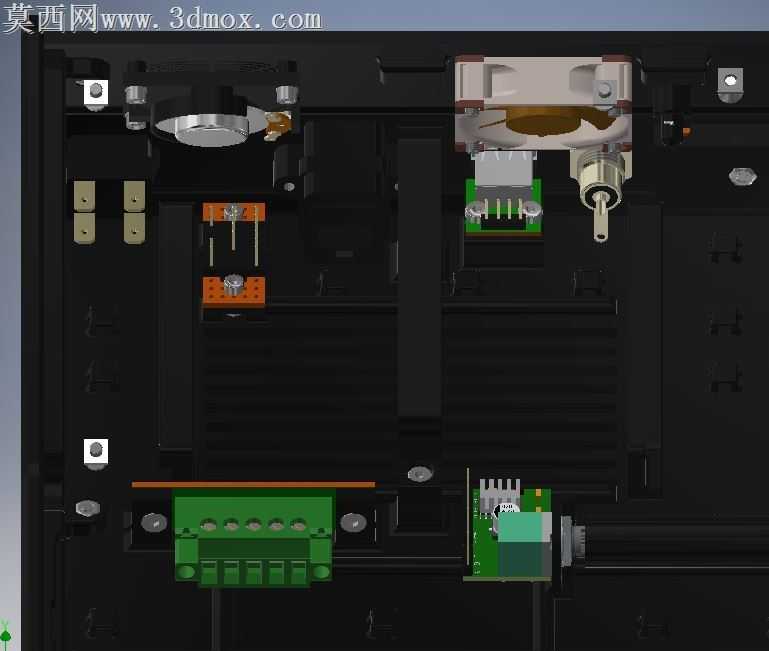

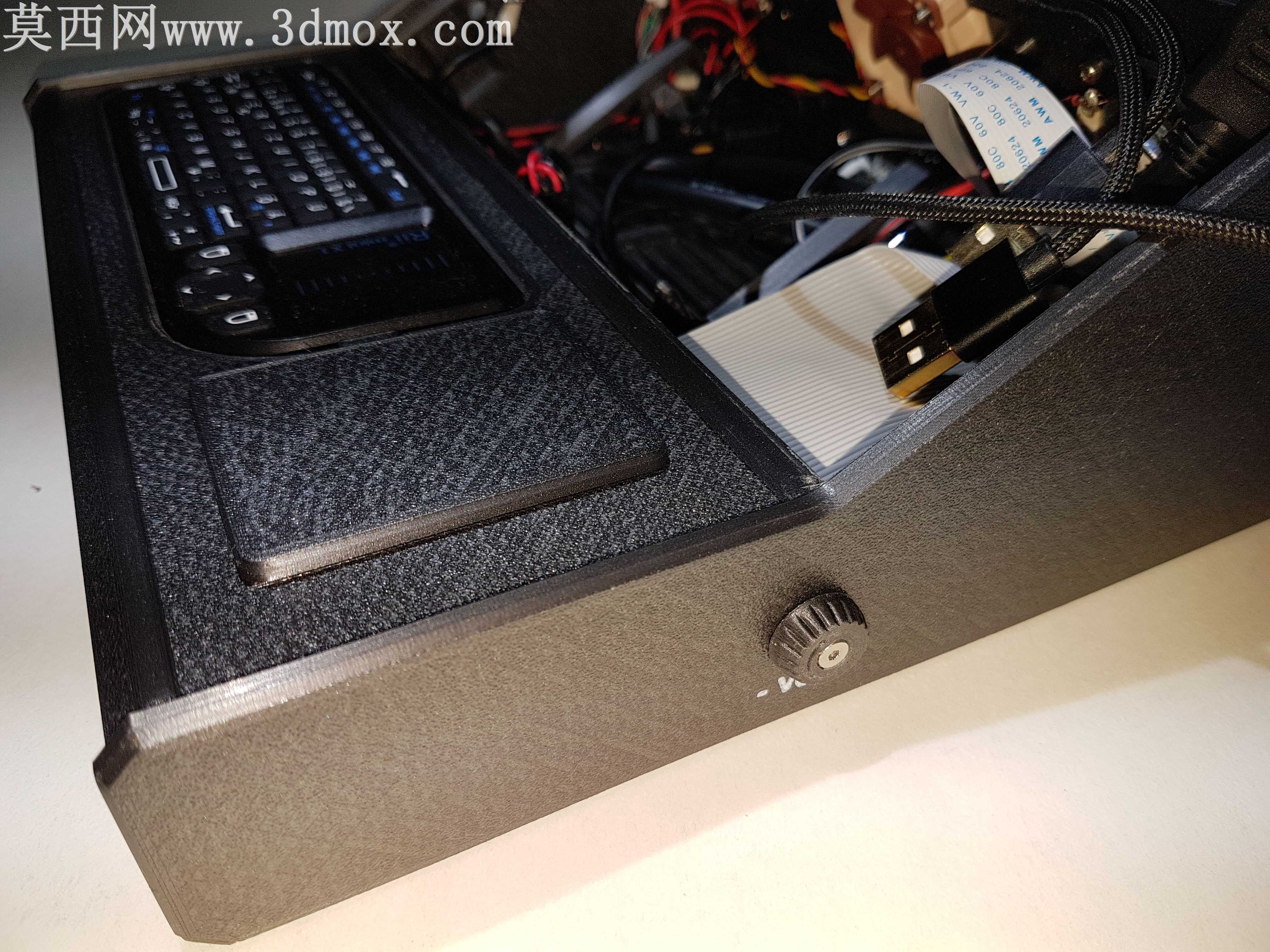

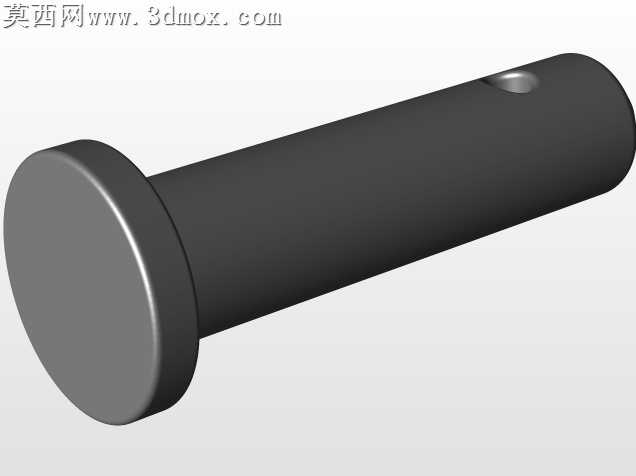

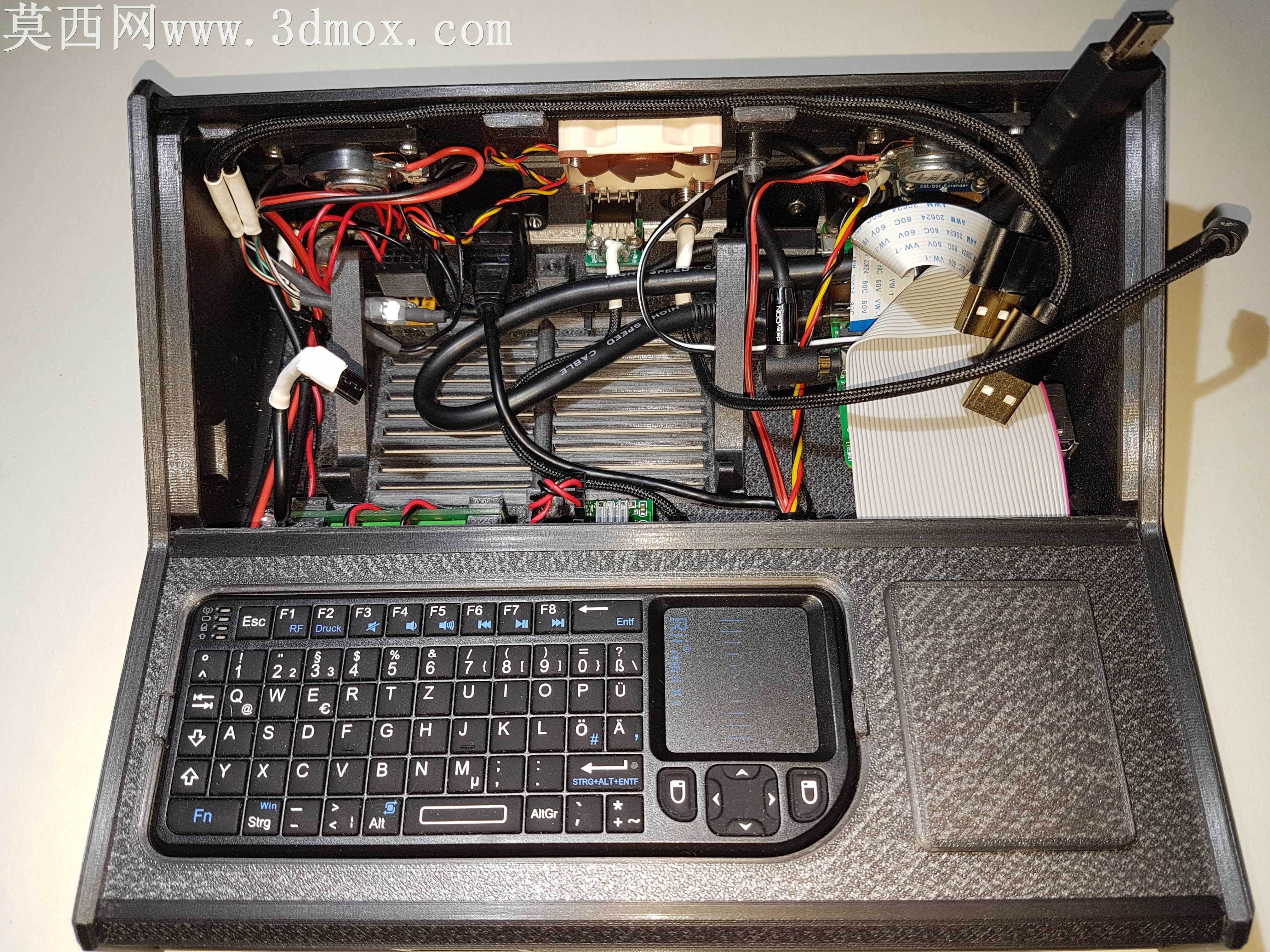

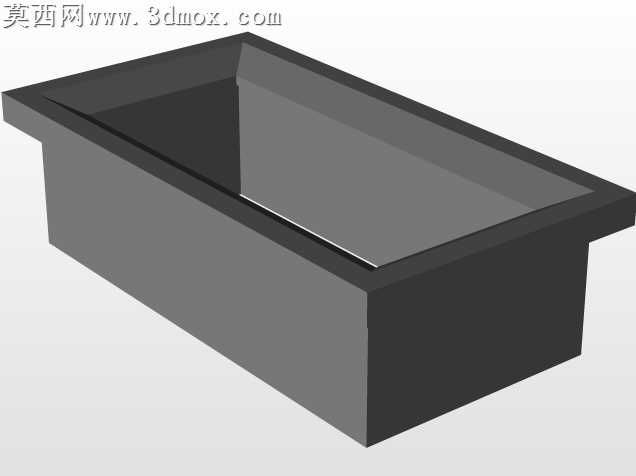

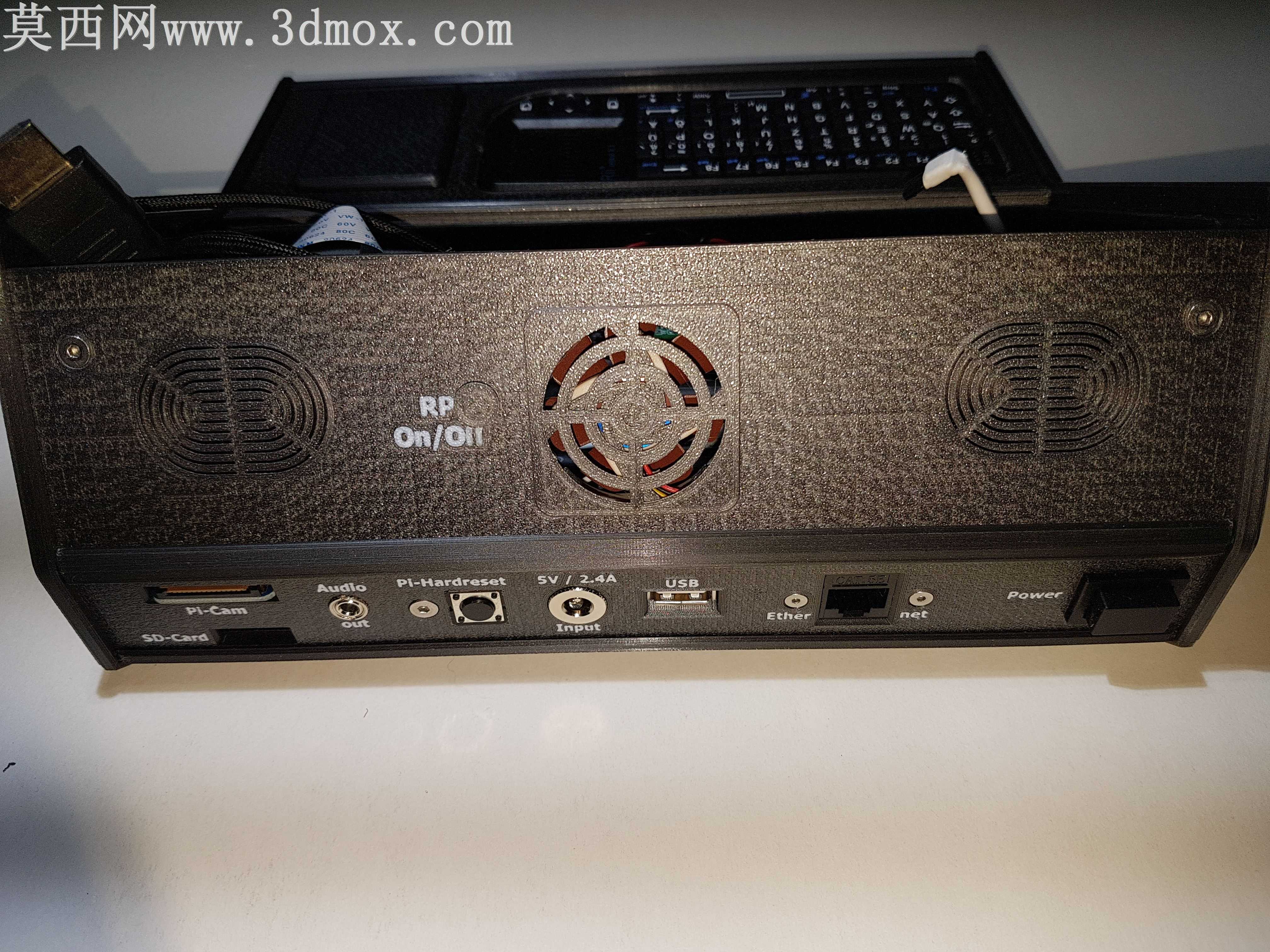

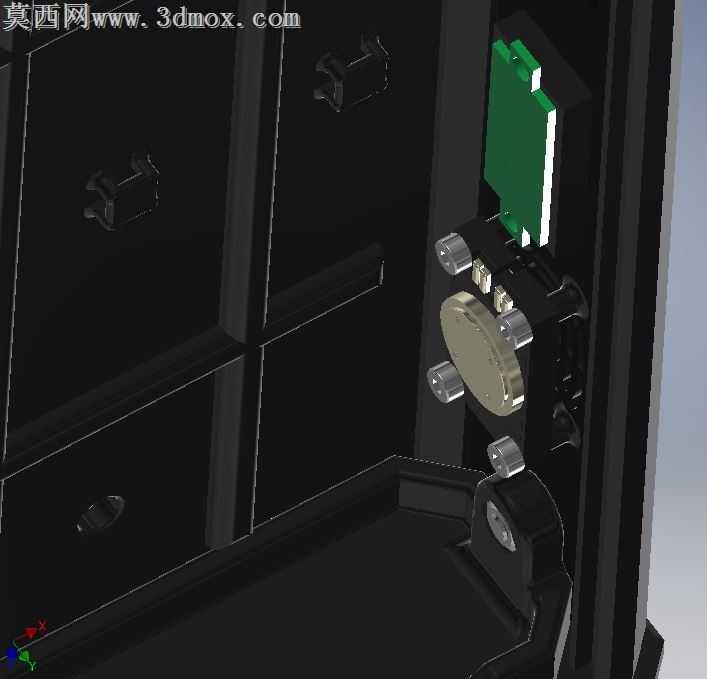

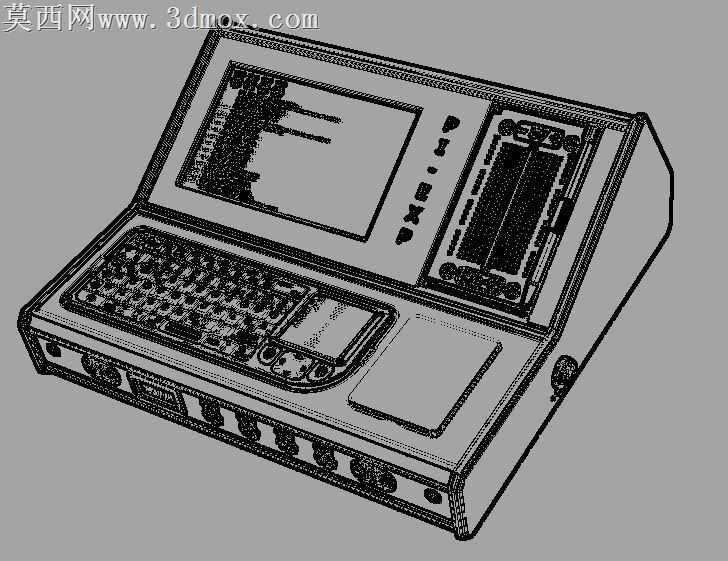

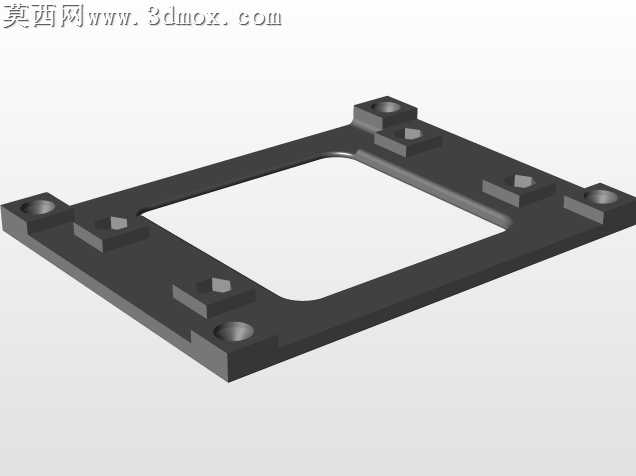

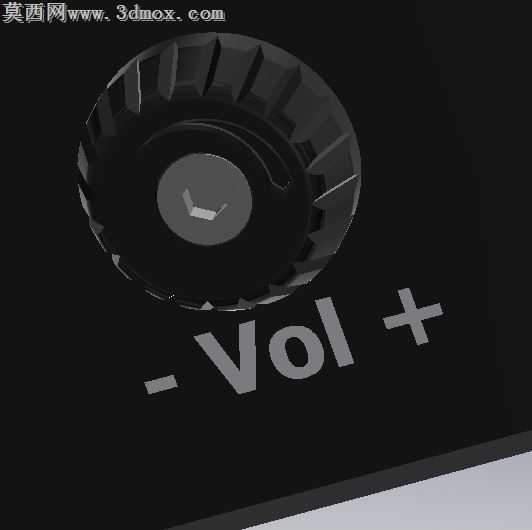

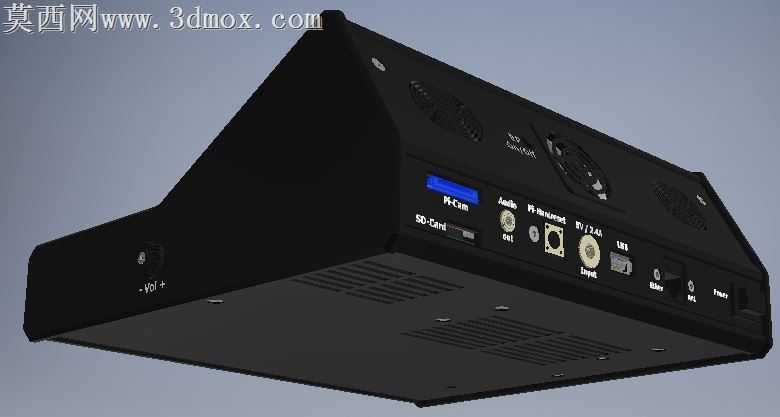

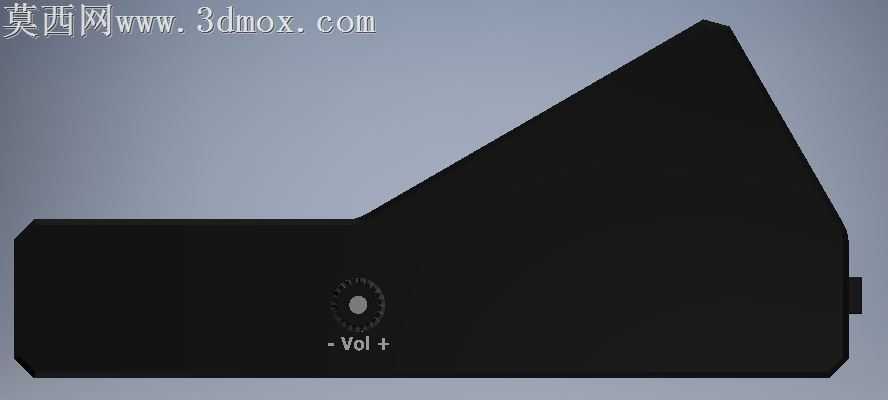

本作品为面向电子实验场景设计的覆盆子皮集成式桌面PC主机结构，整体采用三维建模软件完成全参数化设计，从功能集成需求出发完成整机的结构布局规划。建模阶段首先确定核心承载主板的安装基准，围绕覆盆子皮核心板的接口位置，预留出以太网、USB等外接接口的对位开孔，同时规划内部各功能模块的安装位，依次布置5英寸触摸屏的固定支架、GPIO扩展板的安装槽位、面包板的放置区域、扩音模块的固定腔室以及WLAN键盘的收纳空间，确保各模块之间走线顺畅无干涉，不会出现接插部件互相遮挡的问题。结构外壳部分采用分体式设计，通过卡扣与螺丝结合的方式完成装配，所有安装柱、卡扣结构均在建模阶段完成壁厚与强度校核，保证打印成型后具备足够的结构刚性，不会出现安装后变形的问题。渲染阶段采用金属质感与哑光工程塑料质感结合的材质方案，外壳主体赋予黑色哑光PETG材质属性，表面设置细微的磨砂纹理还原3D打印成品的真实质感，内部电路板部分还原阻焊层绿油、金属焊盘、元件塑壳的不同材质表现，金属接插件部分赋予抛光金属材质，通过环境光遮蔽效果凸显内部结构的层次关系，清晰展示各模块的安装位置与装配关系。设计过程中充分考虑3D打印的工艺特性，所有外壳零件均做0.15mm的层厚适配优化，避免出现大角度悬空结构，无需额外添加支撑即可完成打印，同时预留0.2mm的装配公差，保证打印完成后各部件可以顺利拼装。整机内部还规划了走线槽与理线结构，将电源线路、信号线路分开布置，避免信号干扰，同时在外壳对应位置预留散热通风孔，保证核心板与扩展模块长时间运行的散热需求，前面板对应接口位置做了标识凸台设计，方便实验过程中快速识别各接口功能，整体结构紧凑规整，在有限的机箱空间内集成了电子实验所需的各类常用模块，既可以作为嵌入式实验的开发载体，也可以作为小型桌面PC完成基础的运算与交互功能，所有结构细节均经过装配可行性验证，可直接用于3D打印制作实体样机。
