6mm槽铝型材用L型内置连接角件

在工业铝型材框架搭建的现场作业里，不少场景会对外露连接件的外观有明确要求，比如洁净车间的设备护罩、实验室的铝型材操作台、展示类铝型材展架，都不希望螺栓头、外置角码凸在型材外侧，既容易积灰藏污，也会破坏框架整体的平整外观，这时候内置式的槽内连接支架就成了优先选型的结构件，本次涉及的这款适配6mm槽宽铝型材的内支架，就是针对这类隐藏安装需求设计的连接构件。

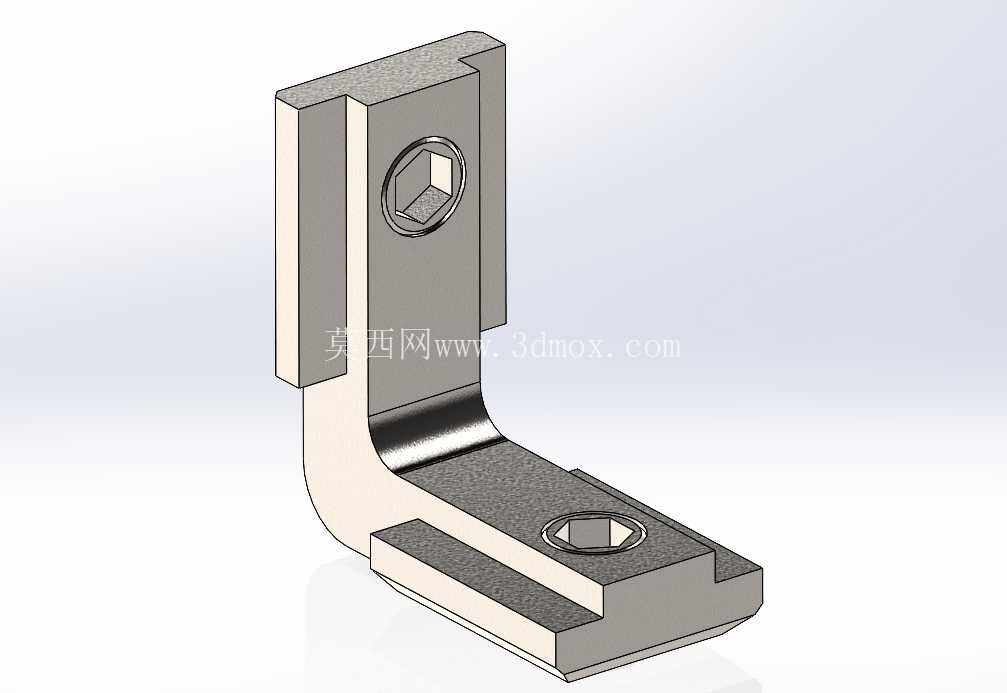

从实际安装逻辑来看，这款角件采用L型弯折结构，两个互相垂直的安装臂分别卡入两根垂直拼接铝型材的槽腔内部，不需要在铝型材端面做额外的铣削加工，也不用在型材外侧打孔固定，完全依托铝型材标准槽的内部空间完成锁紧固定。两个安装臂上都预留了内六角螺栓的沉头安装位，沉头深度刚好匹配标准内六角圆柱头螺栓的头部高度，螺栓拧紧后头部不会突出角件表面，避免和铝型材槽道内壁产生干涉，保证角件可以顺畅滑入型材槽内指定位置。

设计阶段首先要匹配的就是6mm槽宽欧标铝型材的槽腔尺寸，角件的横向、纵向安装臂的厚度都控制在槽口允许的插入范围内，臂长的设定兼顾了连接强度和安装便利性，不会因为臂长过短导致螺栓咬合的型材槽壁受力不足，也不会因为臂长过长造成角件无法在交叉的型材槽道内顺利就位。弯折处采用圆弧过渡结构，而非直角硬弯折，一方面是消除弯折处的应力集中，避免角件在承受框架侧向载荷时从弯折位置断裂，另一方面圆弧过渡也能适配铝型材槽道内角的圆角结构，让角件贴紧型材槽壁时没有虚位，锁紧后框架的拼接垂直度更有保障。

从安装边界来说，这款内支架完全藏于铝型材槽内，安装完成后型材外表面没有任何突出的连接件，相邻型材拼接处可以做到严丝合缝，对于需要在型材外侧安装门板、亚克力面板、钣金封板的框架结构来说，不会因为外置连接件的凸起导致封板无法贴平型材表面，省去了现场裁切封板避让连接件的工序。在承载表现上，这类内支架适合用于中轻载的铝型材框架连接，比如设备的侧框横梁和立柱连接、操作台层板的支撑框架连接、小型设备的防护栏拼接，单个角件的抗剪切、抗扭转能力完全能满足常规工业铝型材框架的受力要求，如果是重载场景可以通过在拼接位对称布置两个角件的方式提升连接强度。

实际装配的时候，只需要先将内六角螺栓预拧在角件的两个安装臂上，把角件顺着型材槽口滑到两根型材的拼接位置，调整好两根型材的垂直对齐度之后，用内六角扳手从型材槽的端部或者预留的工艺孔位置伸入，依次拧紧两个方向的螺栓，螺栓头部的T型结构会在拧紧过程中卡紧铝型材槽的内卡槽，和角件配合形成夹紧力，把两根垂直的型材牢牢锁固在一起。整个安装过程不需要额外的辅助配件，也不需要对铝型材做二次加工，相比外置角码连接的方式，外观更整洁，相比需要弹片螺母的隐藏连接方式，零件数量更少，装配效率更高，同时因为连接点完全在型材内部，也不会出现外置连接件被剐蹭松动的问题，长期使用的连接可靠性更稳定。

在结构细节处理上，角件和型材槽壁接触的两个平面都做了平整处理，没有凸起的毛刺或者分型线，保证锁紧时角件和型材槽壁可以完全贴合，受力均匀不会出现局部应力过大压伤型材槽壁的情况。螺栓沉头孔的位置度控制在合理公差范围内，装配时螺栓可以顺畅穿入，不会出现孔位偏斜导致螺栓无法垂直锁紧的问题，哪怕是现场手工装配，也能快速完成对位拧紧，不需要反复调整角件位置。
