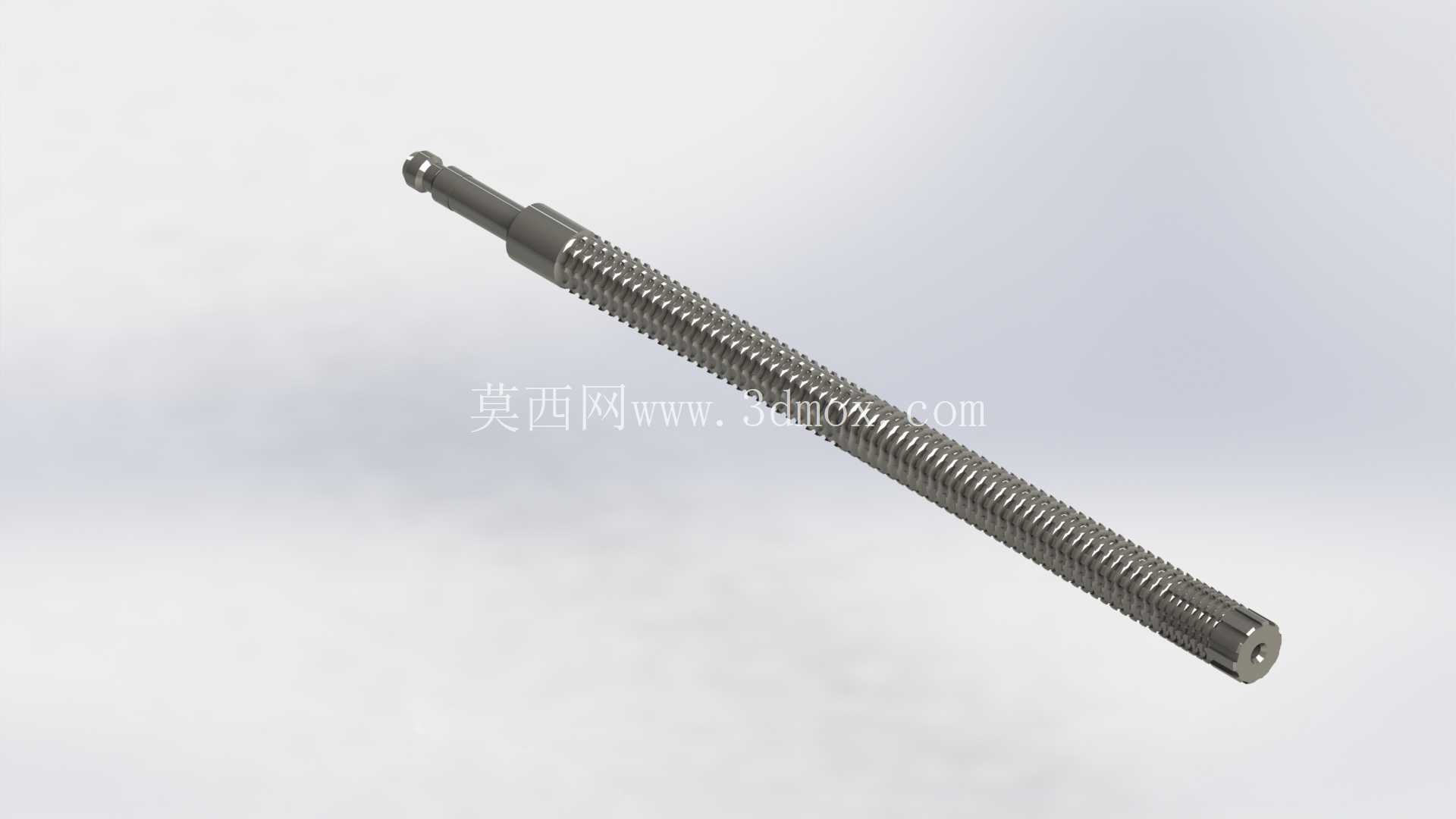

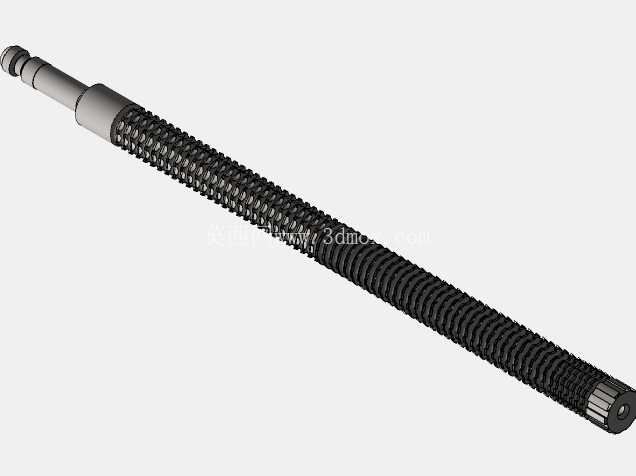

从结构设计逻辑来看,这款拉削刀具采用细长杆式整体布局,前端设置定位导向段,用于伸入工件预制底孔完成初始定位,避免拉削初始阶段的刀具偏摆,保证加工型面的同轴度要求;导向段后衔接的是粗切齿区域,这部分刀齿的齿升量设置相对较大,单齿切削负荷控制在合理区间,能够快速去除大部分加工余量,齿间开有足够容屑空间的卷屑槽,避免切削过程中切屑卡滞刮伤已加工表面;粗切齿后过渡到精切齿段,这部分齿升量逐齿递减,最后设置3-5个校准齿,校准齿无齿升量,主要用于熨平加工表面的残留刀痕,保证最终加工尺寸的一致性与表面粗糙度要求。在批量金属切削加工场景里,拉削工艺始终是内孔型面、键槽、异形贯通面高效成型的核心方案,这类长杆拉削刀具正是适配卧式拉床、专用拉削工装的核心执行部件,区别于单刃切削的车、镗刀具,拉削依靠刀齿的逐齿升量排布,一次走刀即可完成从粗加工到精加工的全工序切削,在汽车变速箱齿轮内孔、电机定子硅钢片内孔、液压阀块贯通油道的批量加工场景中应用极为广泛。
刀具尾部设置的是拉床夹头连接段,采用带卡槽的轴头结构,能够快速与拉床的自动夹头对接,传递拉削过程中的轴向拉力,连接段的同轴度公差控制在0.02mm以内,避免拉削过程中刀具出现径向跳动。从安装边界来看,这款长杆拉刀的总长适配常规63吨卧式拉床的行程范围,刀体直径覆盖对应加工内孔的尺寸区间,使用时需要配合专用的工件定位夹具,夹具的定位端面与拉刀运动轴线的垂直度公差需要控制在0.015mm以内,防止拉削过程中出现偏载导致刀齿崩损。
在实际加工应用中,这类拉刀适合加工45钢、合金结构钢、有色金属等多种材质的贯通型面,加工后的尺寸精度可以稳定达到IT7级,表面粗糙度能够控制在Ra1.6以下,相比逐齿切削的镗削、插削工艺,加工效率能够提升5-10倍,非常适合十万级以上批量的零件加工场景。设计过程中需要重点考量刀体的刚性与刀齿的耐磨性平衡,长杆结构的刀体需要具备足够的抗弯强度,避免拉削过程中出现让刀导致的加工锥度,刀齿部分通常采用高速钢或者硬质合金材质,经过热处理后硬度达到HRC63-66,保证长时间切削的耐磨性,同时齿形的刃口需要做微小的钝化处理,避免刃口过于锋利导致的崩齿问题。
在三维建模过程中,需要精准还原每一段刀齿的齿升量、齿距、容屑槽的圆弧半径,以及前后导向段的配合公差,建模时可以通过参数化阵列的方式生成刀齿序列,方便后续根据不同加工孔径、加工余量调整齿升参数,同时需要校验拉刀在最大拉力工况下的变形量,确保刀体的最大挠度在允许范围内,避免加工出的内孔出现鼓形或者锥度超差的问题。另外,拉刀的容屑槽设计需要匹配加工材质的切屑成型特性,加工塑性材料时容屑槽的卷屑半径要适当加大,保证切屑能够顺利卷曲排出,加工脆性材料时可以适当减小齿距,增加同时参与切削的刀齿数量,降低单齿切削冲击。在实际生产选型时,需要根据工件的加工长度、总加工余量、工件材质来匹配对应的拉刀总长、齿升量以及容屑槽参数,同时要匹配拉床的额定拉力、夹头连接尺寸,确保刀具能够顺利装夹并完成加工。
