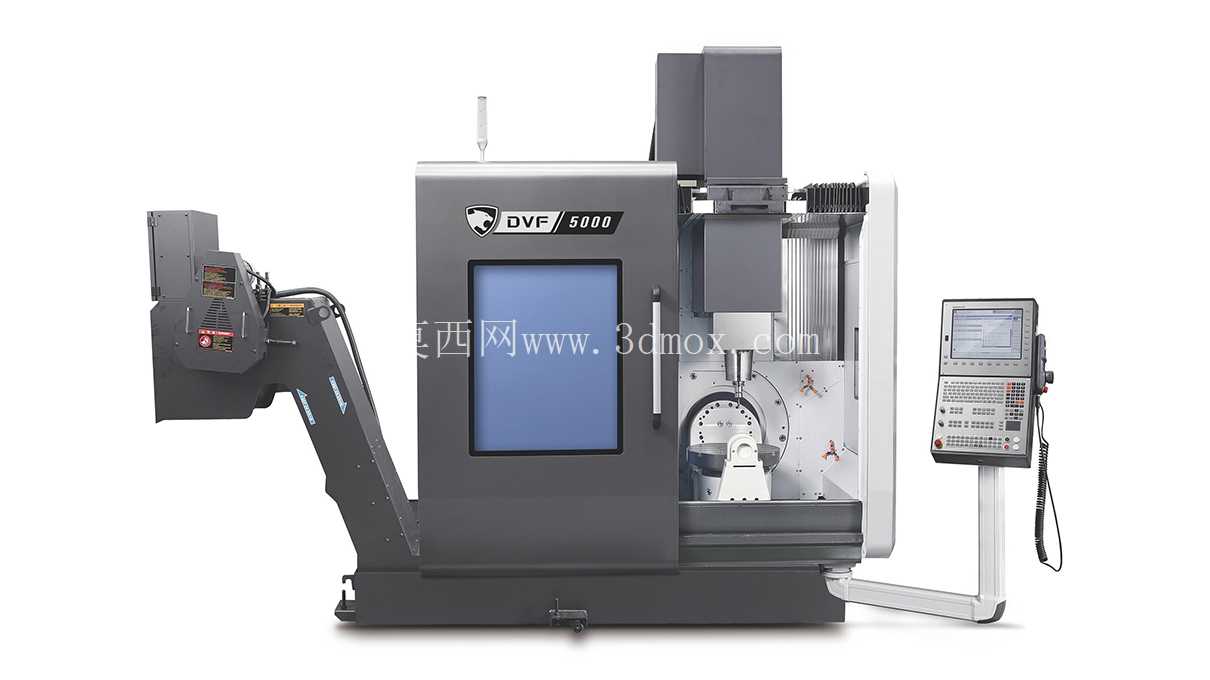

斗山DVF5000五轴加工中心结构还原

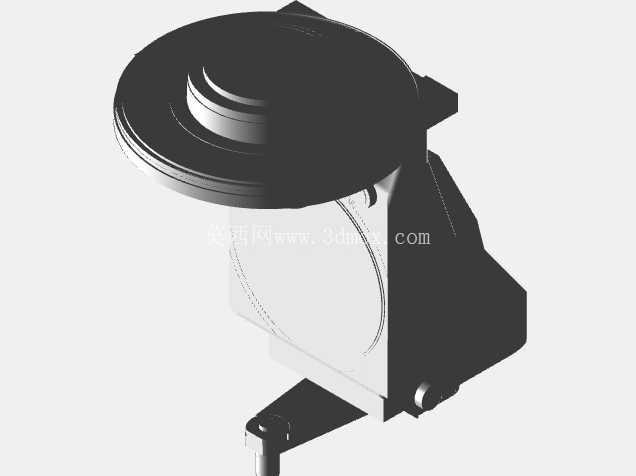

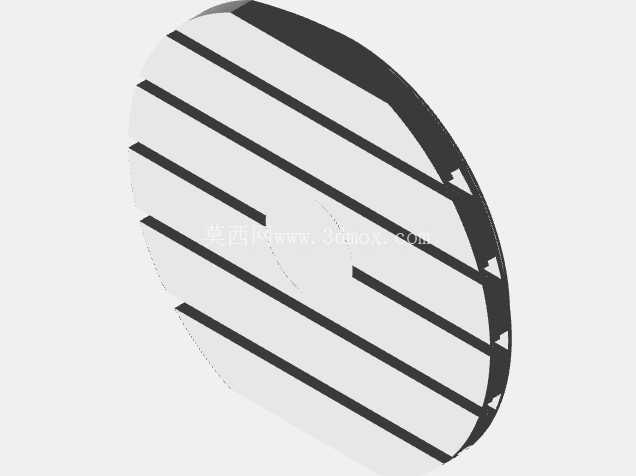

　　这款五轴联动加工设备的三维结构还原，核心围绕立式五轴加工的实际作业场景搭建，覆盖了航空航天结构件、精密模具、汽车复杂零部件加工的常见工位需求，能完整呈现设备在多轴联动切削时的各部件运动边界与干涉校验逻辑。从结构设计逻辑来看，设备采用了对称式立柱布局，主轴箱沿立柱导轨做Z向垂直运动，X向行程覆盖工作台全宽范围，Y向行程满足最大加工直径的装夹需求，回转摆动工作台采用双驱结构，A轴摆动范围覆盖正负110度，C轴可实现360度连续回转，能一次装夹完成工件五个面的铣削、钻削、镗削、攻丝等多工序加工，减少多次装夹带来的定位误差。

　　设备左侧集成了链板式排屑机构，排屑口直接对接机床底部的排屑通道，可将加工过程中产生的金属切屑持续输送至设备外部，避免切屑堆积在加工舱内影响刀具运动轨迹，排屑机构的安装角度经过实际工况校验，能保证钢屑、铝屑等不同材质切屑的顺畅排出，不会出现卡滞问题。操作面板采用悬臂式安装结构，悬臂可绕立柱做水平旋转，面板自身可做俯仰角度调整，操作人员可根据工位位置灵活调整面板朝向，减少操作时的走动距离，面板上集成了手轮、按键区、显示屏等操作单元，布局符合一线操作人员的使用习惯，常用的主轴启停、进给倍率、急停按钮都布置在手指可快速触碰的区域。

　　加工舱门采用上下滑动式结构，门体配有透明观察窗，观察窗采用防弹聚碳酸酯材质，可承受高速切削时飞出的切屑冲击，同时能清晰观察舱内加工状态，舱门的密封结构采用双层橡胶密封条，可阻挡切削液和切屑从舱门缝隙飞溅到设备外部。主轴单元采用高速电主轴结构，最高转速可满足常规有色金属和黑色金属的精加工需求，主轴锥孔采用通用标准接口，可适配不同类型的刀具刀柄，主轴端面配有环形冷却喷嘴，可在加工时从多个角度喷射切削液，精准覆盖刀具切削区域，带走切削热量同时冲掉附着在工件和刀具上的切屑。

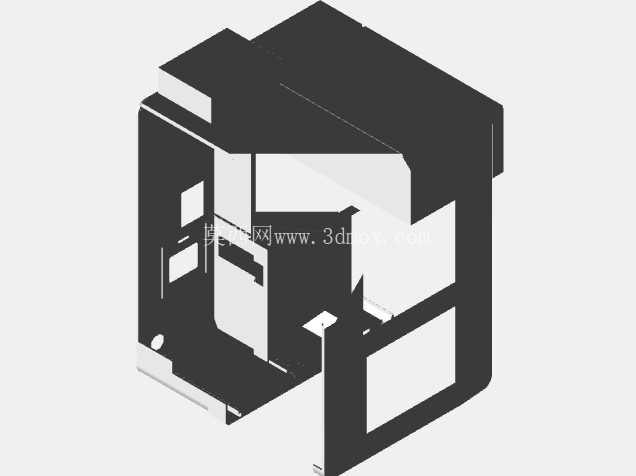

　　设备的外围防护采用全包围式钣金结构，所有钣金件的拼接处都做了防水折弯处理，避免切削液渗漏到设备外部，钣金表面采用喷塑处理，耐油污、耐腐蚀，日常清理时只需用抹布擦拭即可去除表面附着的油污和切屑碎屑。从安装边界来看，设备整体占地尺寸考虑了车间布局的预留空间，左右两侧预留了电气柜和液压站的检修空间，后部预留了冷却系统和排屑系统的安装位置，顶部预留了吊装孔，方便设备进场时的吊装转运，底部的地脚螺栓布置位置经过承重计算，可承受设备满负荷运行时的重量和振动，保证设备长期运行的精度稳定性。这款结构还原模型可直接用于加工仿真环境搭建，在编程阶段校验刀具路径与设备部件的干涉情况，避免实际加工中出现撞机事故，也可用于新操作人员的设备结构培训，帮助操作人员快速熟悉设备各部件的位置和功能，缩短设备上手周期。
