铸造用水平墓碑工装组件三维结构

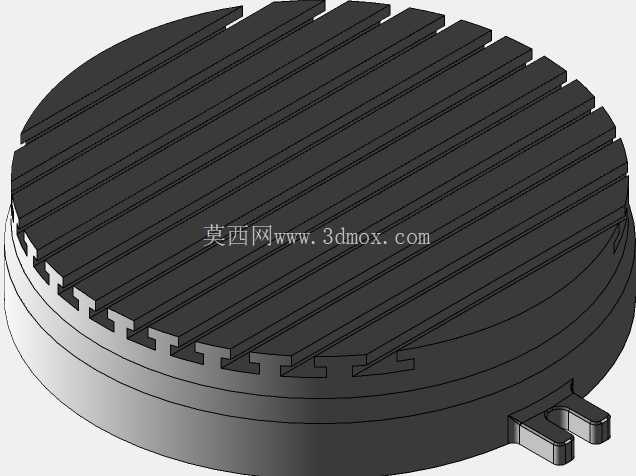

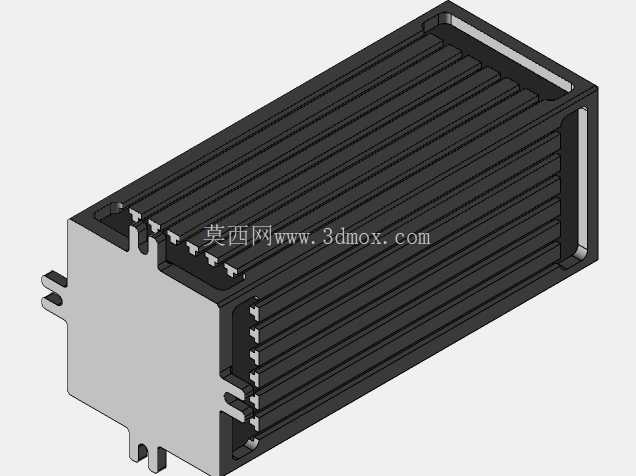

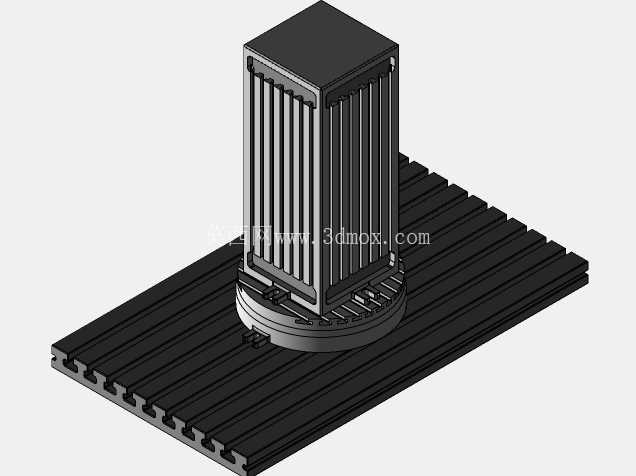

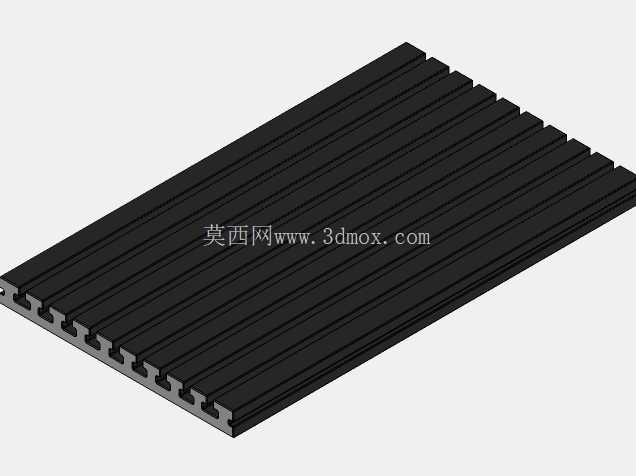

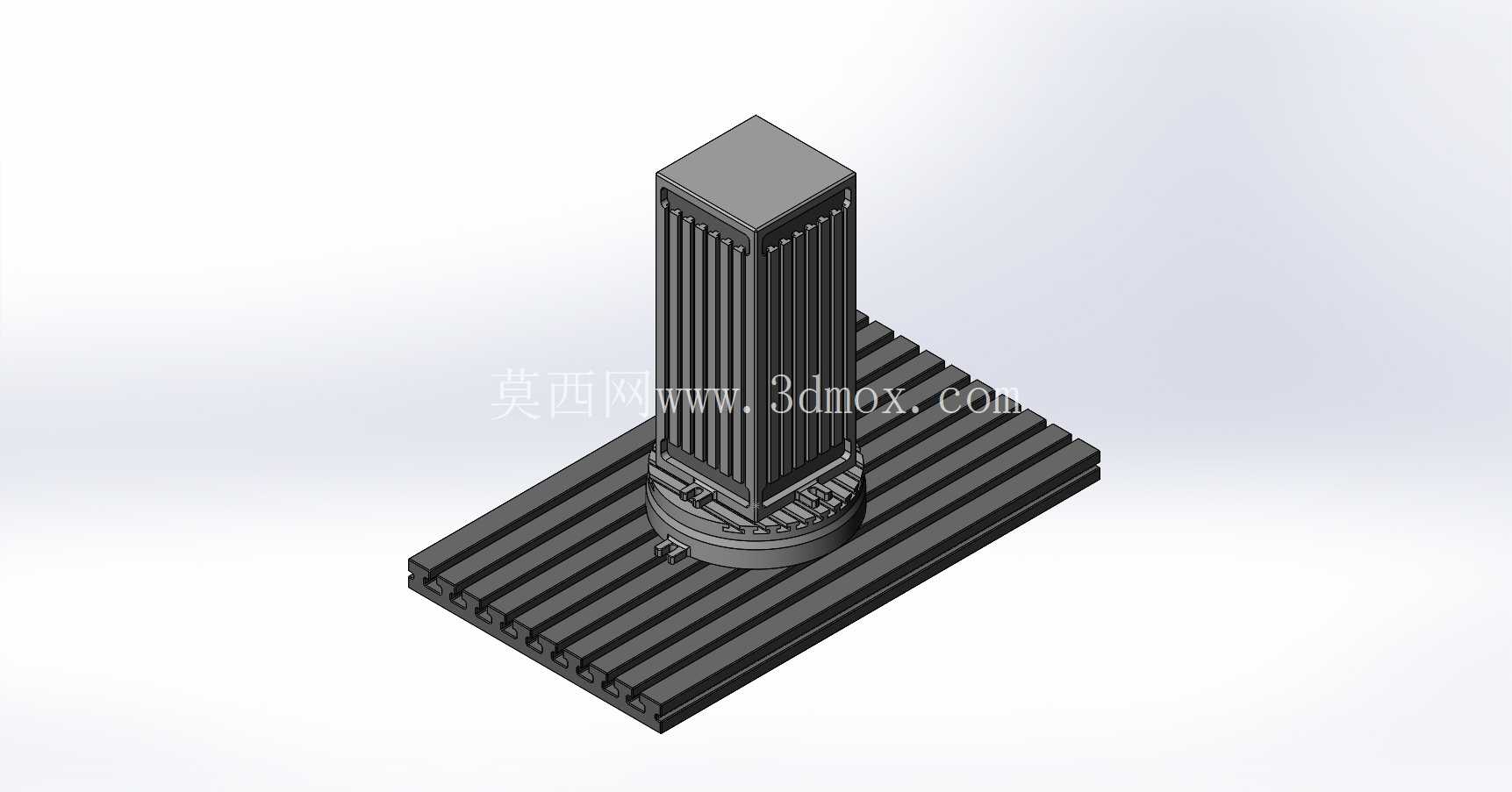

　　在数控加工尤其是多工序立加、卧加转换的生产场景里，这类水平墓碑组件是车间里提升装夹效率、减少重复找正时间的核心工装载体，很多做小批量铸件加工、精密零部件多面铣削的产线，都会把这类基座作为工位标准化配置的基础件。从结构上看，整个组件分为底部安装平台和上部立式装夹柱两个核心部分，底部平台采用等距平行T型槽结构，槽间距统一匹配通用机床工作台的槽位标准，安装时可以直接通过T型螺栓完成与机床台面的固定，不需要额外加工过渡连接板，平台的长宽尺寸预留了足够的装夹外延空间，即使同时在立式柱两侧装夹两组小型工件，刀具走刀路径也不会和平台边缘产生干涉。上部的立式装夹柱采用竖向加强筋结构，柱体四周均匀分布的竖向棱筋一方面是提升整体刚性，减少重切削时柱体的颤振量，另一方面筋条之间的平面可以直接安装标准化钳口、定制夹具或者工件定位板，不需要在柱体本体上反复打孔攻丝，避免多次装夹造成的基准面损伤。柱体和底部平台连接的位置做了环形过渡承托结构，这个位置是整个组件应力集中最明显的区域，环形承托的厚度比柱体壁厚高出40%左右，同时做了圆角过渡处理，能有效分散切削时传递到连接位置的交变应力，避免长期使用后出现连接位变形、基准偏移的问题。

　　设计这类组件的时候，首先要考虑的是安装基准的统一性，底部平台的下平面和上平面的平行度公差需要控制在0.02mm以内，立式柱的轴线和底部平台的垂直度公差要匹配机床的定位精度要求，不然装夹在柱体上的工件会出现坐标系偏移，加工出来的尺寸超差。其次要考虑CAM模拟时的干涉校验，这个组件的所有结构尺寸都和车间实际在用的工装1:1建模，做刀路编程的时候可以直接把组件模型导入编程环境，提前模拟刀具走刀时和工装、夹具的碰撞风险，尤其是做五轴联动加工的时候，主轴头摆动角度大，如果没有准确的工装模型做干涉检查，很容易出现撞机事故。

　　实际使用中，这类水平墓碑组件最适合的场景是多工件批量装夹加工，一次装夹可以完成工件四个侧面的铣削、钻孔、攻丝工序，不需要中途停机翻转工件重新找正，能把单批次工件的装夹辅助时间压缩60%以上。另外组件的所有棱边都做了倒角处理，没有尖锐的毛刺棱角，车间安装调试的时候不会划伤操作人员，也避免应力集中造成的边角崩裂。立式柱的顶部做了实心平面设计，必要的时候也可以在顶部安装小型夹具，拓展装夹工位，不过顶部装夹的时候要注意工件的重量不能超过柱体的悬臂承载上限，避免长期重载造成柱体倾斜。底部T型槽的槽宽尺寸是按照通用机床的标准T型螺栓尺寸设计的，不管是在立式加工中心还是卧式加工中心上安装，都不需要更换紧固件，适配性很强。

　　做结构建模的时候，所有配合面的尺寸都留了实际修配的余量，车间装配的时候可以根据实际机床的台面精度做小幅刮研调整，保证组件安装后的整体精度满足加工要求。这类工装组件本身不直接参与切削，但是作为机加工工位的基础载体，它的结构刚性、尺寸精度、安装适配性直接影响到整台机床的加工效率和成品合格率，很多车间在做产线数字化改造的时候，都会把这类通用工装的三维模型纳入标准工装库，编程的时候直接调用，不需要每次重复建模，大幅提升编程效率，也能保证模拟场景和实际加工场景的一致性，减少现场调试的时间。
