移动式轮廓去毛刺加工设备结构设计

在中小批量机加工、铸件后处理的车间场景里，这类带脚轮的轮廓去毛刺设备，主要用来处理经切割、冲压、铸造后的工件边缘飞边、毛刺，替代传统手持角磨机、锉刀的人工作业模式，降低操作工的劳动强度，同时保证工件轮廓边缘的处理一致性。设备整体采用柜式集成结构，底部配置四个带刹车的万向脚轮，可根据车间产线布局灵活移动，不需要做专门的地基固定，适配多工位流转的加工需求，单台设备可覆盖周边3-5个机加工工位的毛刺处理需求，减少工件周转的搬运距离。

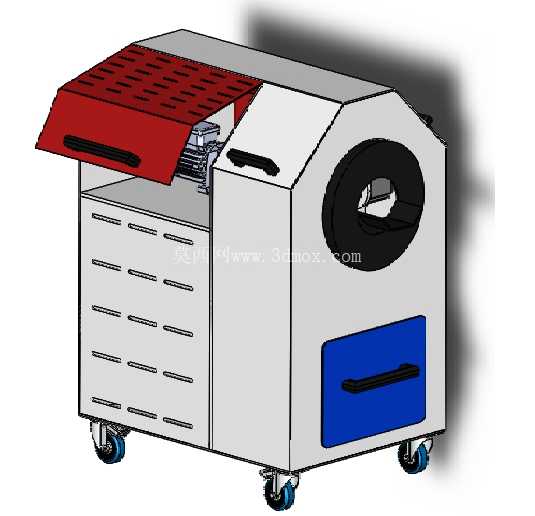

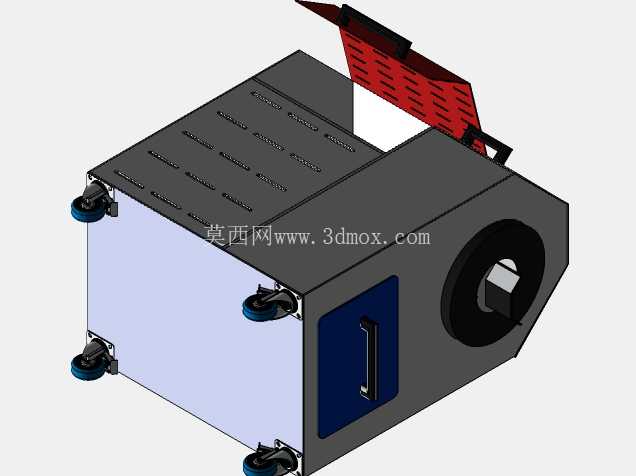

从功能布局来看，设备左侧设置多抽拉式工具储物格，可分类存放不同规格的抛光轮、打磨耗材、工件定位辅具，拿取时无需离开操作位，减少作业过程中的无效走动；上部红色翻盖区域为加工舱的上开启门，采用带透气格栅的钣金结构，既可以阻挡打磨过程中飞溅的金属碎屑，又能通过格栅散出打磨产生的热量，翻盖内置的支撑结构可在开启后保持固定角度，方便更换内部的打磨耗材、清理舱内积屑。设备正面的大圆形开口为工件进给口，内部配置适配不同轮廓的打磨执行组件，可针对棒料、型材、小型铸件的外轮廓做连续去毛刺处理，工件从开口处送入即可完成周圈边缘的飞边打磨，不需要反复调整工件角度。下部蓝色抽屉为集屑抽屉，打磨产生的金属碎屑会通过舱内的导屑槽落入抽屉内，清理时只需抽出抽屉倾倒即可，不需要拆解设备主体结构，日常维护效率较高。

设计过程中优先考虑了操作的人机工程性，操作位高度设置在站立操作的舒适区间，进给口的中心高度匹配普通人手肘自然抬起的高度，长时间作业不易产生疲劳；设备外壳采用冷轧钢板折弯焊接成型，边角处做圆弧过渡处理，避免车间内走动时磕碰划伤；所有可开启的门、抽屉都配置内嵌式拉手，不会突出设备表面，减少周转过程中勾挂衣物、工件的风险。设备的电气控制组件集成在柜体内部的独立安装腔，和打磨舱、集屑腔做物理分隔，避免金属碎屑进入电气腔造成短路故障，安装腔预留了检修门，日常排查线路、更换电气元件时不需要拆解整体外壳。

从安装边界来看，设备整体占地尺寸约为长1200mm、宽700mm、高1100mm，移动时不需要拆解任何部件，可直接通过普通车间的通道门、货梯，放置时仅需要预留后侧100mm的散热间隙、前侧800mm的操作空间即可，不需要额外配套除尘管道的话，接电即可投入使用，适合小型加工车间、维修班组的灵活使用需求。打磨舱内部的执行组件采用模块化设计，可根据待处理工件的材质、毛刺大小更换不同粒度的打磨轮、毛刷轮，适配铝件、钢件、铸铁件等不同材质工件的去毛刺需求，进给口处设置可调式定位挡板，可根据工件的直径、轮廓尺寸调整进给间隙，避免打磨过量损伤工件基准面。设备顶部的翻盖做了密封胶条设计，闭合后可减少打磨过程中的粉尘外溢，改善车间作业环境，相比开放式的手持打磨作业，可降低车间内的金属粉尘浓度，减少职业病危害。

在结构强度设计上，设备底部的机架采用方管焊接框架，承重能力可达200kg以上，上部的打磨组件安装座做了加厚处理，可抵消打磨过程中产生的振动，避免设备长时间运行后出现连接松动、打磨精度下降的问题；脚轮采用聚氨酯材质，移动时噪音小，不会划伤车间环氧地坪，刹车踏板踩下后可牢牢固定设备位置，作业过程中不会出现移位。设备侧面预留了除尘接口，有集中除尘系统的车间可直接连接管道，进一步提升除尘效果，没有集中除尘的场景下，依靠设备自带的集屑抽屉也可满足日常使用需求，不需要额外配套独立除尘机，降低了设备的投入成本。
