立式导柱导向冲压成型工装结构

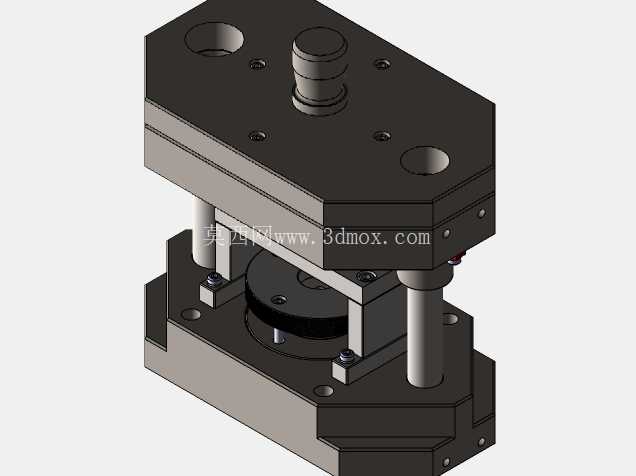

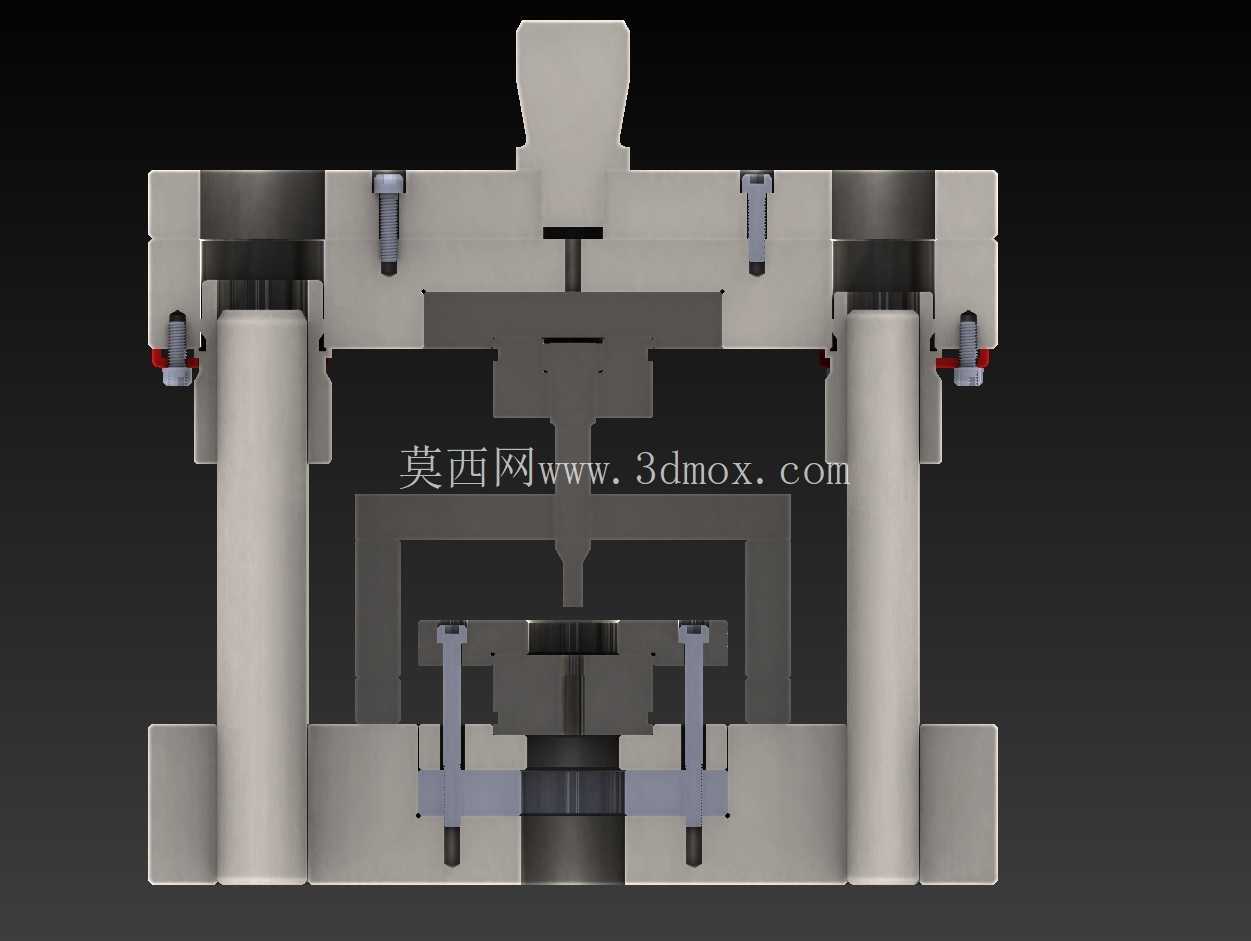

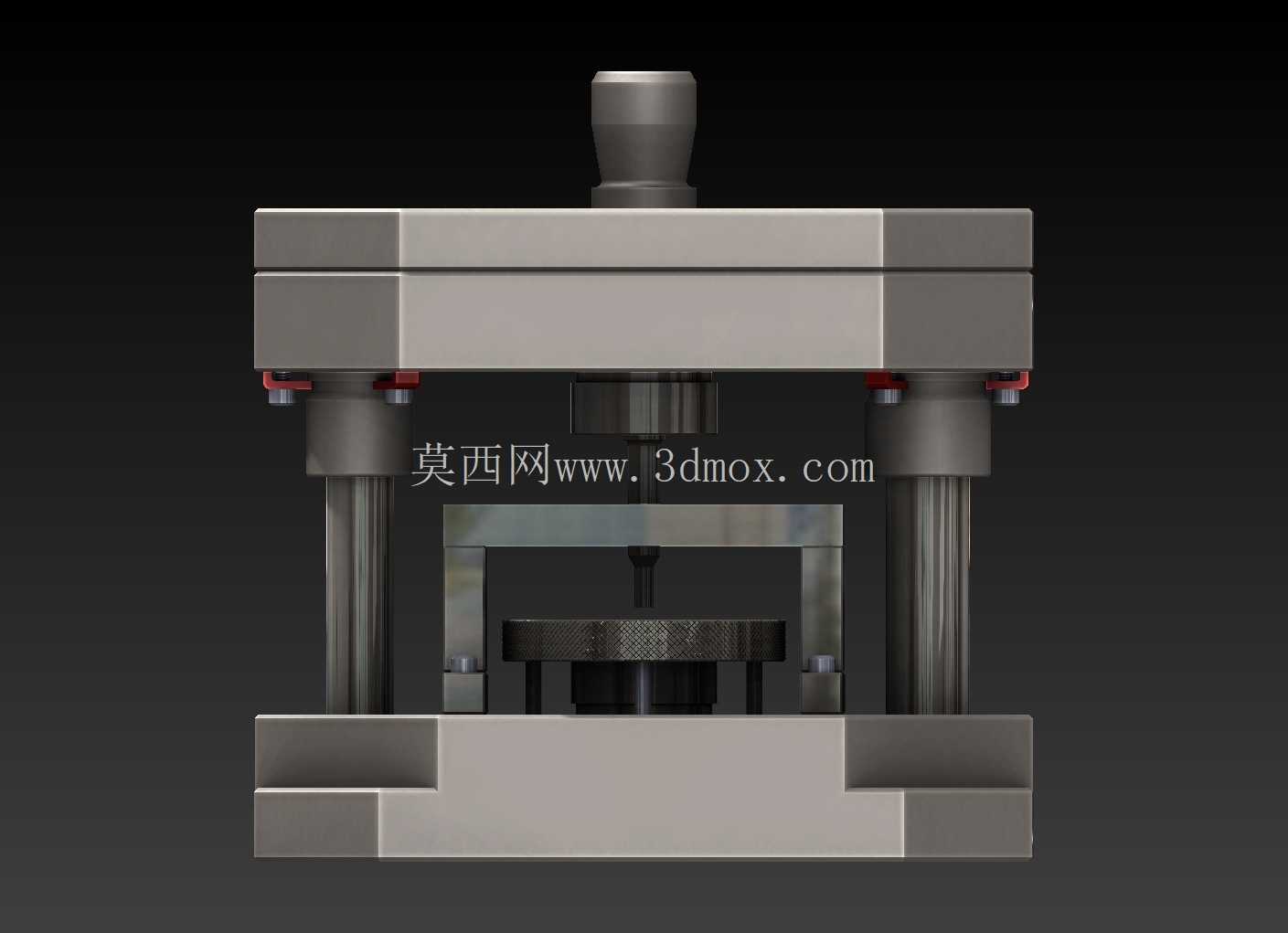

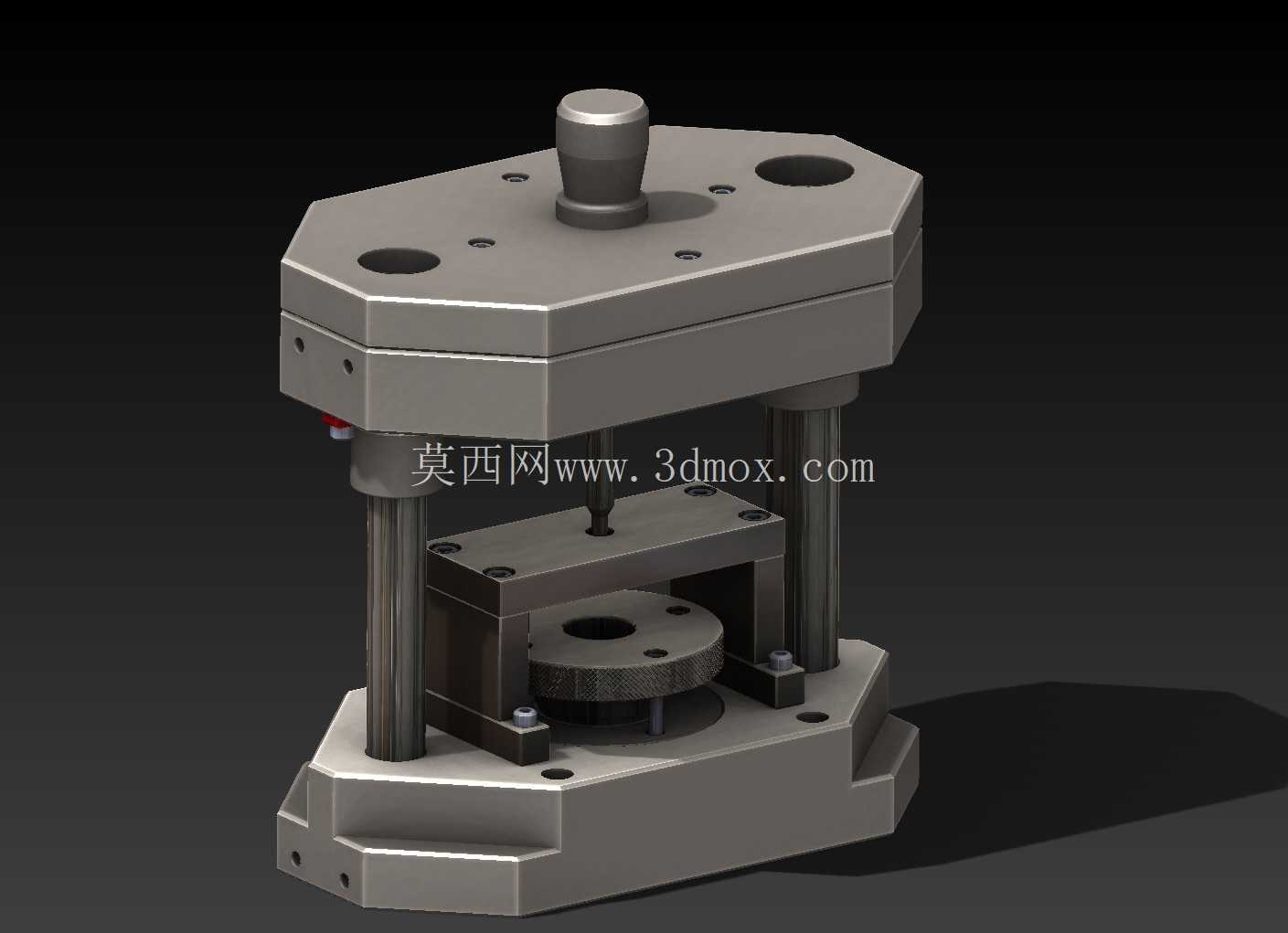

　　这套冲压工装的结构设计完全围绕小尺寸五金件的批量冲制定位需求展开，上下模座采用多边形切削外形，区别于常规圆形模座的设计，是为了适配生产线现有安装工位的边界限制——安装工位预留的固定孔位呈非对称分布，多边形模座的侧边可直接贴合工位定位挡边，省去额外调整定位块的步骤，上下模座的厚度经过载荷校核，上模座预留的模柄安装孔与生产线现有冲床滑块的装夹口径完全匹配，无需额外加装转换套。四根导向导柱采用对称分布式布局，导柱与导套的配合间隙控制在0.02mm以内，合模过程中可完全抵消滑块下行的微小偏摆量，保证凸模与凹模的同轴度，避免冲切过程中出现啃模、毛刺超差的问题。

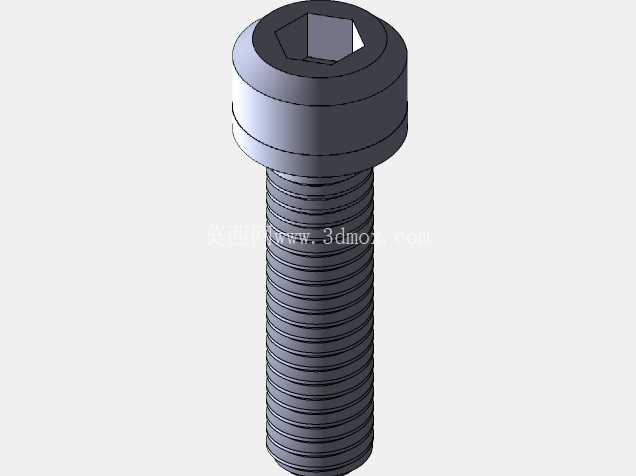

　　中间的成型模组采用分体式装配结构，凸模固定板、卸料板、凹模固定板均通过内六角螺钉与销钉定位固定，当加工不同规格的冲压件时，仅需拆卸对应板件更换凸凹模镶块即可，无需拆解整套工装，大幅降低换型调试的时间成本。卸料板采用弹性卸料结构，内置的矩形弹簧可根据冲压料厚调整预压量，冲切完成后上模回程时，卸料板可平稳将箍在凸模上的料带剥离，避免料带随凸模上行造成工位送料卡滞。凹模的落料孔采用阶梯式设计，上端与冲切轮廓完全贴合，下端孔径扩大1.5mm，冲切完成的工件可直接顺着落料孔滑入下方的集料盒，无需额外人工取件。

　　整套工装的闭合高度、开模行程均匹配常用小型开式冲床的参数范围，安装时仅需将上模柄装入滑块装夹孔，下模座通过T型螺栓固定在工作台上，调整导柱滑动顺畅后即可完成装夹。实际应用场景覆盖薄金属片的冲裁、浅拉伸、压印等工序，针对0.5-2mm厚度的冷轧钢板、铝板、铜板均可稳定作业，导柱表面做了高频淬火处理，表面硬度达到HRC58以上，长期往复运行不会出现拉毛、磨损的问题，模座的边角均做了倒角处理，避免装配过程中划伤操作人员，所有外露的螺钉头部均做了沉孔设计，合模过程中不会出现结构干涉。

　　设计阶段针对冲压过程的载荷分布做了受力仿真，模座的受力薄弱点额外增加了加强筋结构，满负荷冲压时模座的形变量控制在0.01mm以内，可长期保证冲压件的尺寸精度，卸料板上预留的导正销孔可配合料带的导正钉使用，送料步距的精度可控制在0.05mm以内，完全满足精密小五金件的批量加工精度要求。
