高精度机械式游标卡尺结构设计

在机械加工车间的日常巡检、工序间尺寸核验环节，游标卡尺是一线操作工人、质检人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工后工件的内外径、深度、台阶尺寸确认，都能看到这类量具的使用场景。不同于数显卡尺依赖电池供电、对油污粉尘耐受度有限的特性，机械式游标卡尺依靠纯机械结构实现尺寸读数，在切削液飞溅、金属粉尘弥漫的粗加工工位，依然能保持稳定的测量性能，不会因为供电中断、电路受潮出现读数失效的问题。

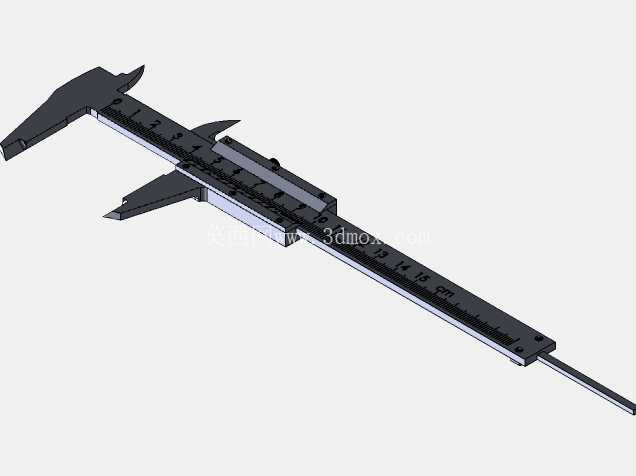

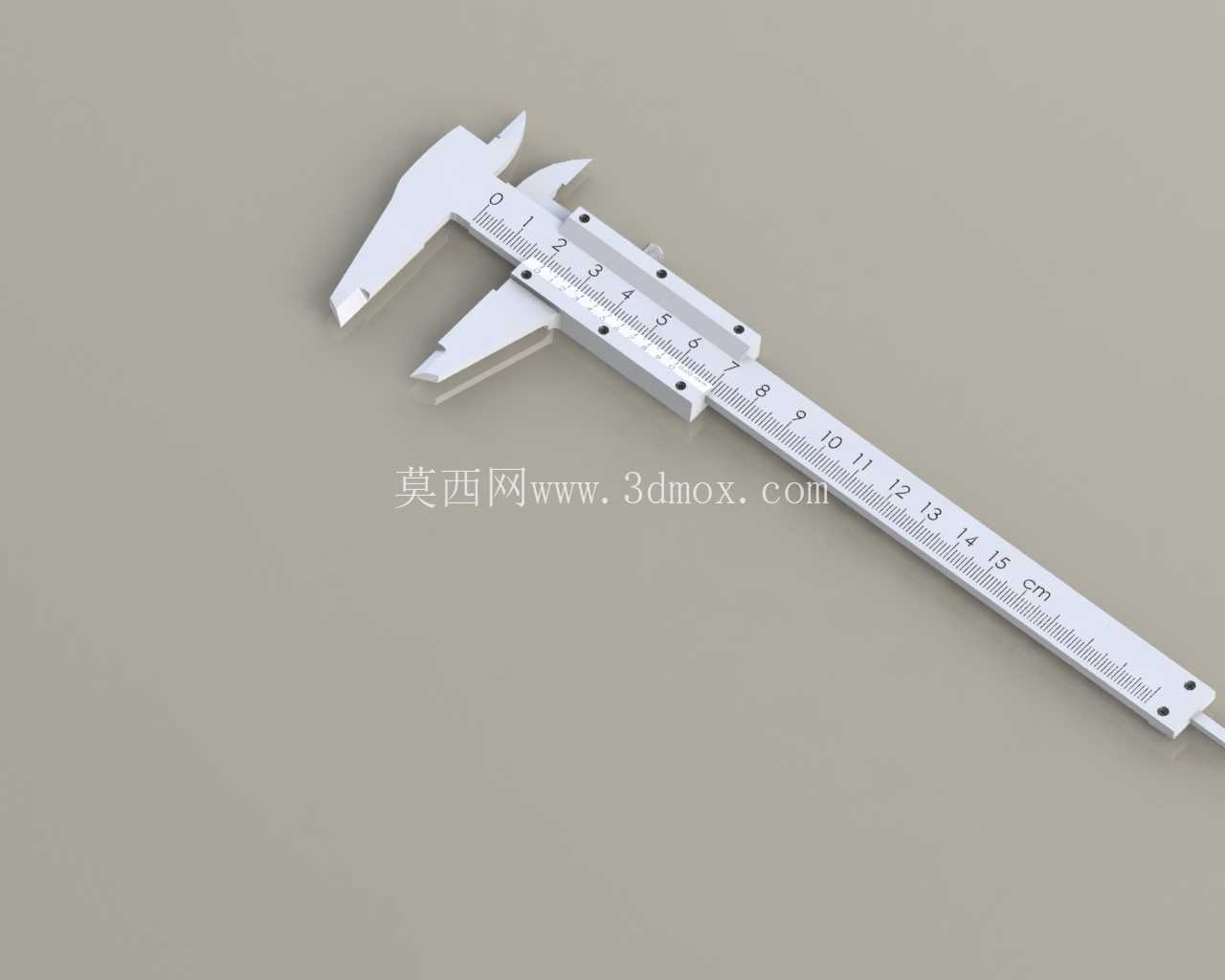

这套卡尺的结构设计完全贴合一线测量的实际操作逻辑，主尺采用平直矩形截面的长尺身设计，尺身表面蚀刻有清晰的公制刻度线，刻度间距严格按照1mm间隔排布，整尺测量量程覆盖0到150mm的常规测量区间，能够满足绝大多数中小型机械零件的尺寸检测需求。尺身末端集成的深度测量杆，与主尺保持同轴度公差控制在0.02mm以内，在测量盲孔深度、台阶高度时，测量杆端面可以平稳抵靠在被测基准面上，不会因为杆身歪斜出现测量偏差。

尺框部分的滑动配合设计是整把卡尺的精度核心，主尺与尺框的配合面经过研磨处理，滑动阻尼控制在0.5N到1.2N之间，既保证尺框可以沿主尺平稳滑移，不会出现卡滞、松旷的问题，又能在测量时保持位置稳定，不会因为手部轻微施力出现尺框窜动。尺框上方集成的内外测量爪，外测量爪的两个测量面经过平面度与平行度校准，测量面平面度公差控制在0.003mm以内，在测量工件外径、外形尺寸时，两个测量面可以完全贴合被测圆柱面或平面，避免因为测量面贴合不全导致的读数偏小问题；内测量爪的刃口型测量面经过圆弧修磨，在测量工件内径、槽宽尺寸时，刃口可以顺利伸入窄槽内部，贴合孔壁的最大直径位置，不会因为测量爪端部干涉导致测量值偏大。

游标刻度板固定在尺框正面，刻度线与主尺刻度线保持同一视平面，读数视差控制在最小范围，游标分度值采用0.02mm的常规精度等级，能够满足普通机加工、五金装配、教学实训等场景的精度要求，不需要额外估读就能快速获取准确测量值。尺框上方设置的锁紧螺钉，可以在测量完成后快速锁定尺框位置，方便操作人员将卡尺从被测工件上取下后再进行读数，避免在工件旁读数时因为视线角度偏差、手部晃动出现读数错误，尤其适合在空间狭窄的设备内部、工件内腔等不方便直接读数的场景使用。

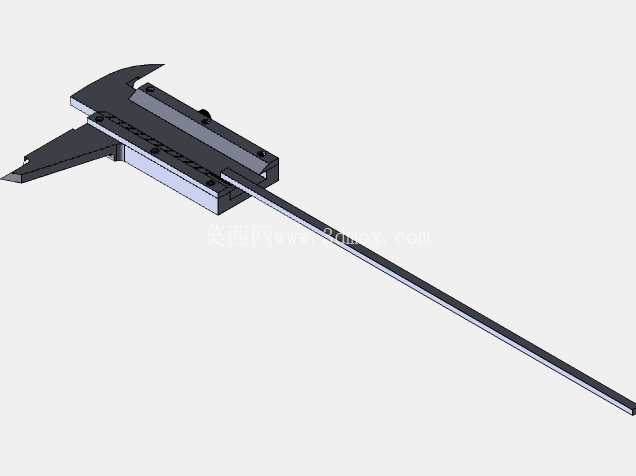

从建模的结构细节来看，这套卡尺的所有运动部件都预留了合理的装配间隙，尺框与主尺之间的配合间隙控制在0.01mm到0.02mm之间，既保证滑动顺畅，又不会因为间隙过大导致测量爪出现偏摆，影响测量精度。测量爪的根部做了圆弧过渡加强设计，避免频繁使用过程中因为应力集中出现爪部断裂、变形的问题，延长量具的实际使用寿命。深度测量杆与尺框的连接位置做了同轴定位结构，保证测量杆始终与主尺端面保持垂直，在深度测量时不会出现杆身倾斜。

在实际生产场景中，这类机械式游标卡尺除了用于生产现场的尺寸检测，还常被用于新员工的测量技能培训，帮助学员理解游标读数的基本原理，掌握长度测量的基本操作规范。相比高精度的千分尺，游标卡尺的测量效率更高，能够快速完成多尺寸点位的快速核验；相比钢直尺，它的测量精度更高，能够满足IT10到IT12级公差等级的零件检测需求，是机械制造、五金加工、模具维修、装配调试等环节不可或缺的基础测量器具。建模过程中对所有配合面的公差、结构的受力合理性都做了还原，能够直接用于量具结构教学、测量操作演示的三维素材使用，也可以作为机械基础课程中典型量具结构的展示模型，帮助学习者直观理解游标卡尺的内部配合关系与工作原理。
