轴承支撑铸造箱体结构设计

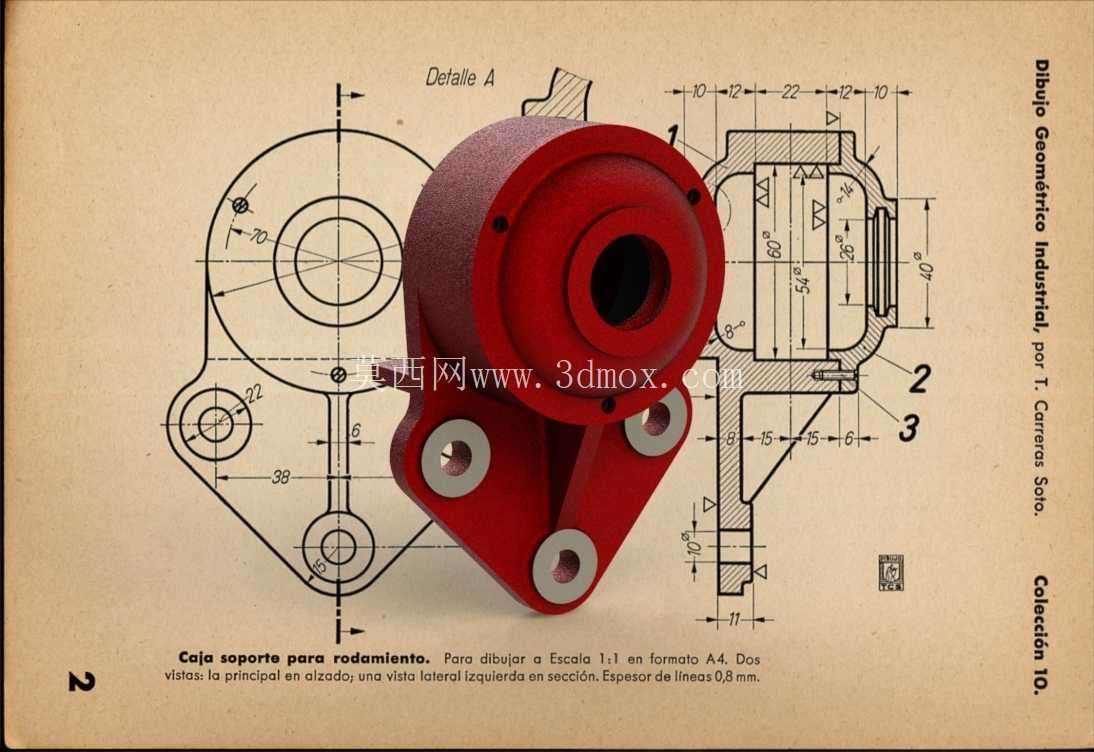

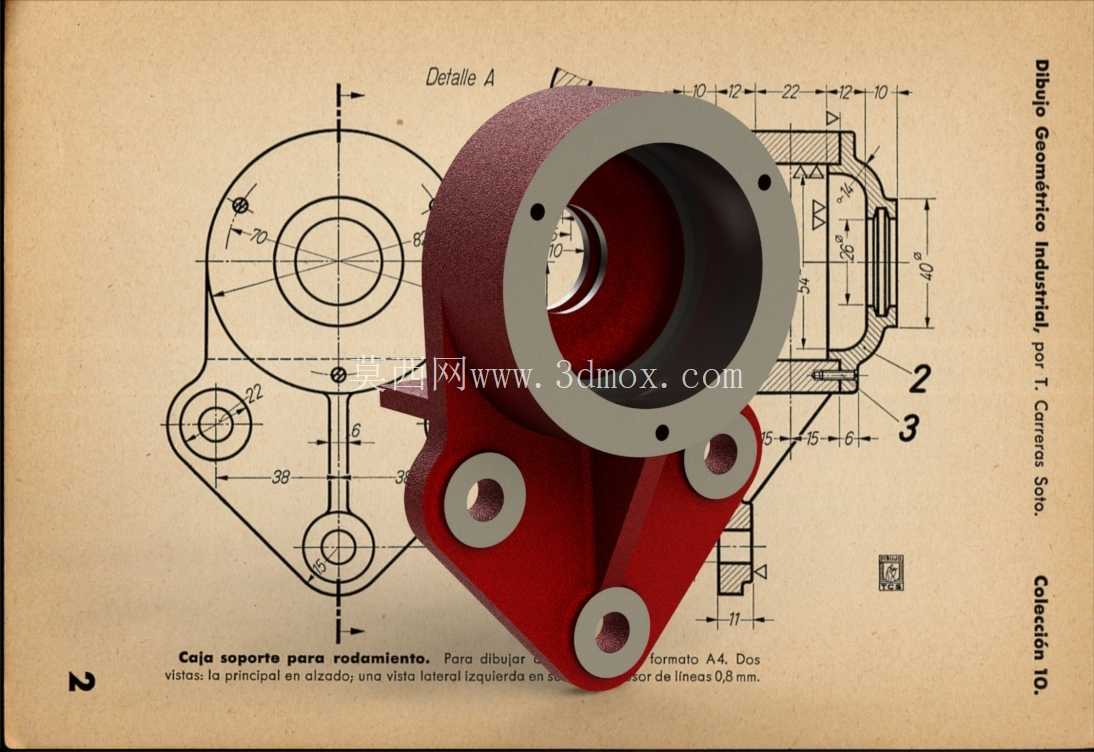

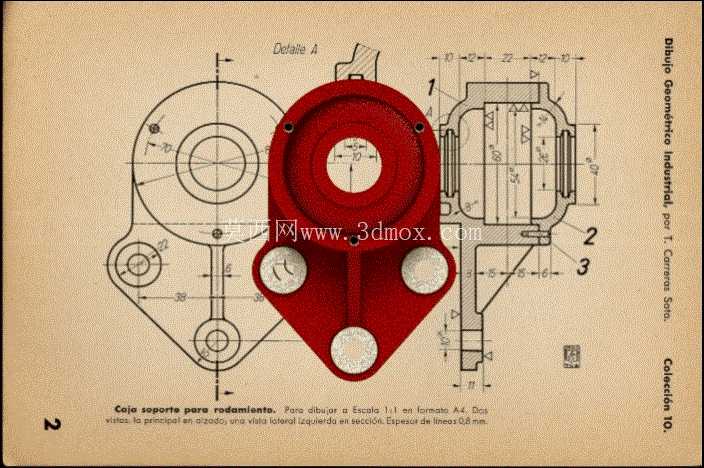

　　该轴承支撑箱体属于传动系统中的核心承载构件，主要应用于中小型工业设备的转轴支撑场景，常见于轻工输送设备、小型机床进给单元、农用机械传动端等需要对旋转轴提供径向与轴向约束的安装位置，承担轴承外圈定位、载荷分散传递、润滑介质密封容纳的多重作用，区别于标准剖分式轴承座的通用适配性，该一体式铸造箱体针对特定安装空间做了定制化结构优化，能够适配非对称布局的安装基面，在空间受限的设备内部完成轴承组件的稳固装配。从功能特性来看，箱体主体的中心镗孔为轴承安装位，孔位公差需满足轴承外圈的过渡配合要求，孔壁加工有密封槽位，可嵌入毡圈或橡胶密封圈，防止润滑脂泄漏同时阻挡外部粉尘、碎屑进入轴承滚道，延长轴承使用寿命。

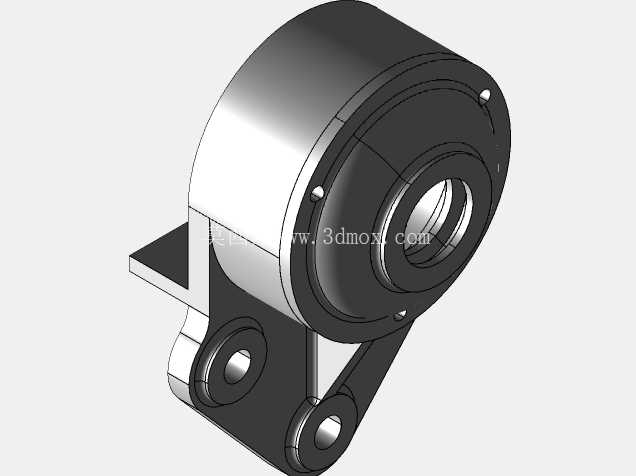

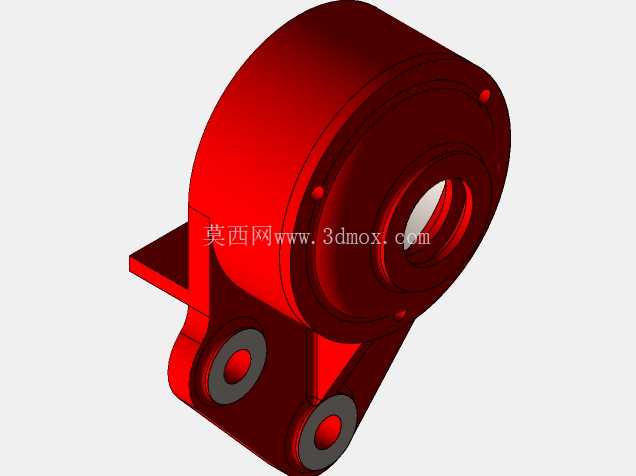

　　箱体上分布的四个凸台安装孔位，分别对应不同方向的固定需求：上部两个小孔用于端盖的锁紧固定，下部三个带沉台的孔位用于将整个箱体锁紧在设备安装基座上，沉台结构可隐藏螺栓头部，避免螺栓突出干涉周边传动部件，同时保证安装面的贴合平整度。设计思路上采用了一体式铸造成型方案，整体壁厚保持均匀过渡，在轴承安装孔周边做了加厚处理，抵消轴承传递的径向载荷带来的应力集中，各安装凸台与主体连接处均设置了铸造圆角，避免铸造过程中出现冷隔、缩孔缺陷，同时降低应力集中系数，提升构件的抗疲劳强度。

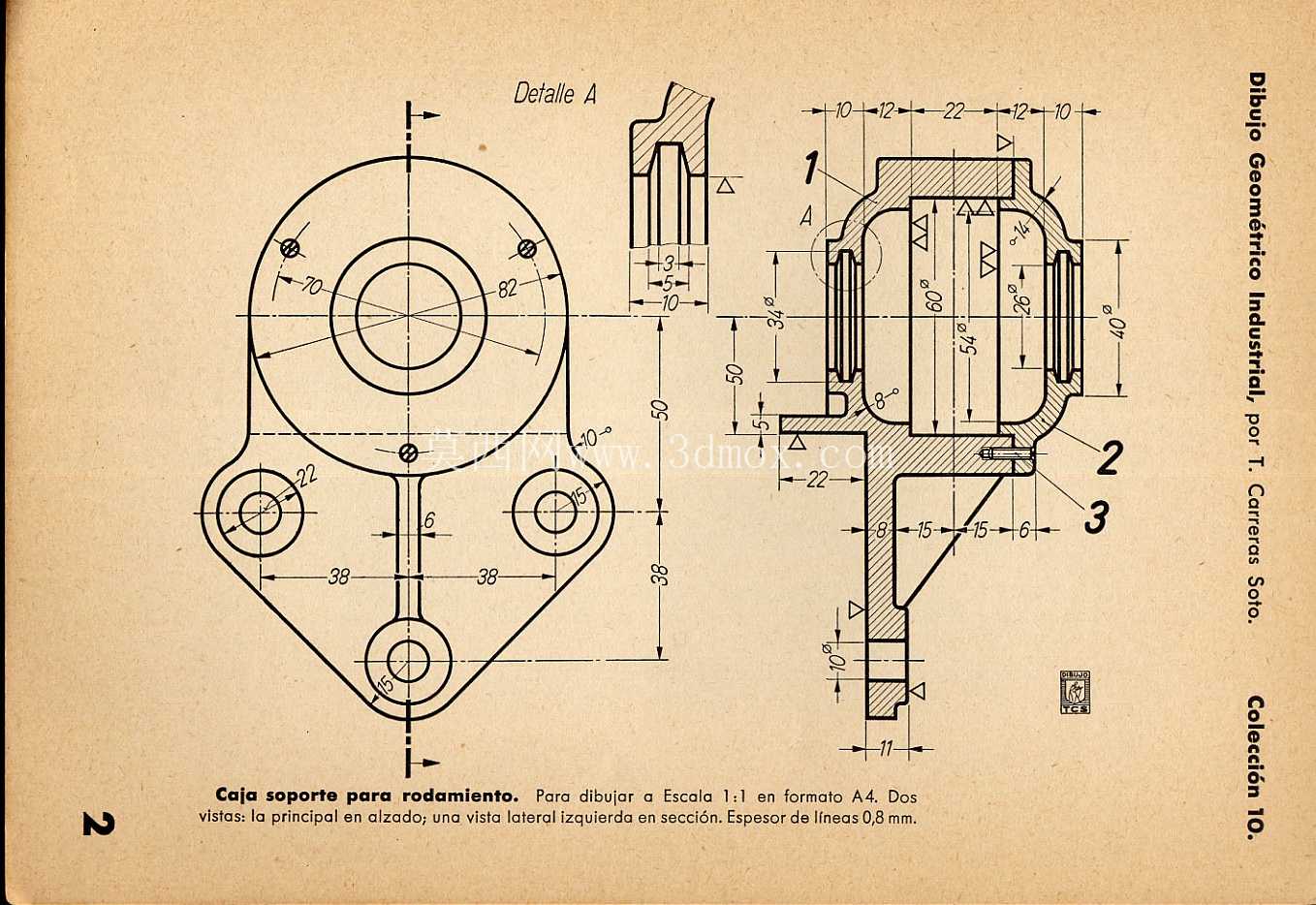

　　箱体侧面的剖视结构可以看到内部预留的润滑脂存储腔，腔室与轴承滚道位置连通，可存储一定量的润滑介质，减少日常维护的注脂频次，同时腔体轮廓做了流线型过渡，避免润滑脂在腔体内出现流动死角。从安装边界来看，箱体的整体安装基面为平面结构，三个下部安装孔的孔位间距经过精准匹配，可直接适配对应设备的预装螺柱，无需额外加工转接板；中心轴承孔的轴线与安装基面保持严格的平行度公差，保证安装后转轴的回转精度，避免出现轴系偏载导致的轴承早期磨损。上部的端盖安装位与中心孔保持同轴度要求，端盖锁紧后可对轴承外圈实现轴向定位，承受转轴工作时产生的轴向窜动力，同时端盖与箱体之间可加装密封垫片，进一步提升腔体的密封性能。

　　在实际装配场景中，该箱体可适配对应尺寸的深沟球轴承或圆锥滚子轴承，根据传动载荷的大小选择匹配的轴承型号，箱体的壁厚设计预留了一定的镗孔加工余量，可根据实际选配的轴承外径对中心孔进行二次精加工，适配一定尺寸范围内的轴承安装需求，提升了构件的通用适配性。箱体外部的轮廓设计充分考虑了铸造脱模的工艺性，所有侧壁均设置了合理的拔模斜度，非加工面保留铸造原始表面，加工面集中在轴承安装孔、安装基面、端盖贴合面几个关键位置，在保证装配精度的前提下尽可能减少机加工工序，降低构件的生产制造成本。在载荷传递路径上，转轴工作时产生的径向载荷通过轴承外圈传递到箱体中心孔壁，再通过箱体的加强筋结构分散到各个安装凸台，最终传递到设备基座上，整体的筋条布局沿着载荷传递方向布置，能够以较小的壁厚实现较高的结构刚度，控制构件整体重量的同时避免受力后出现过大的形变，保证轴系的运转稳定性。
