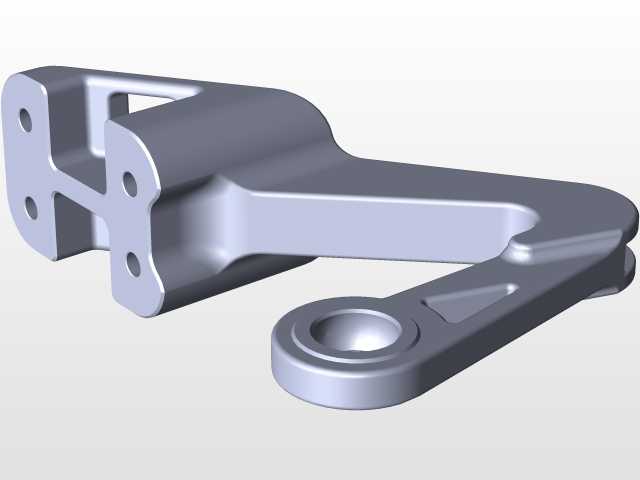

航空用轻量化铰接式轴承支撑构件

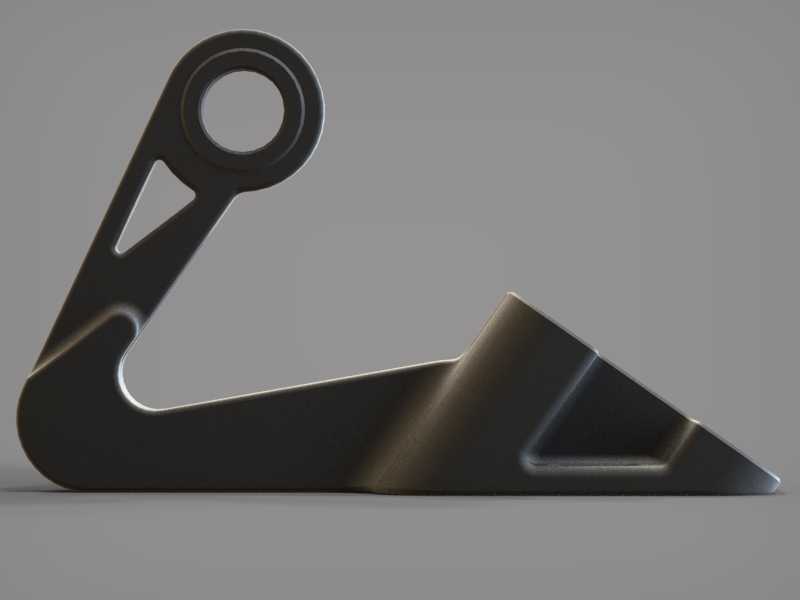

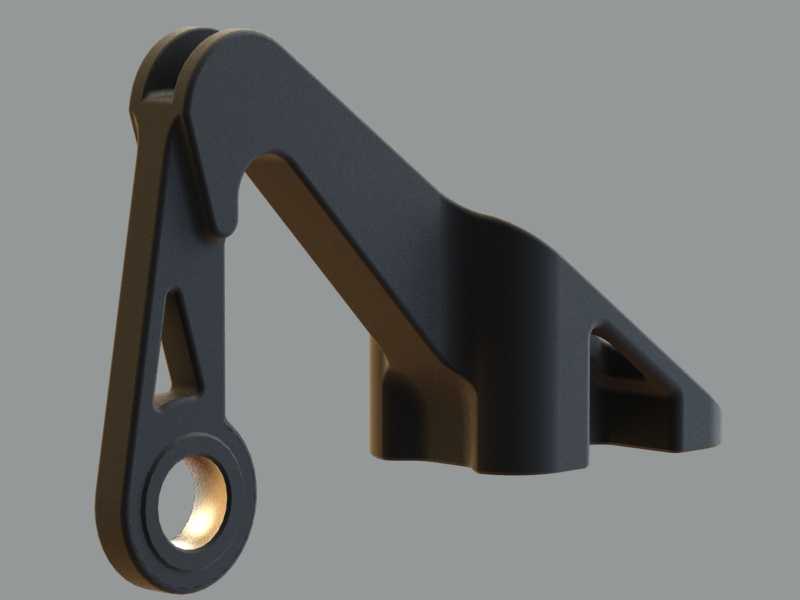

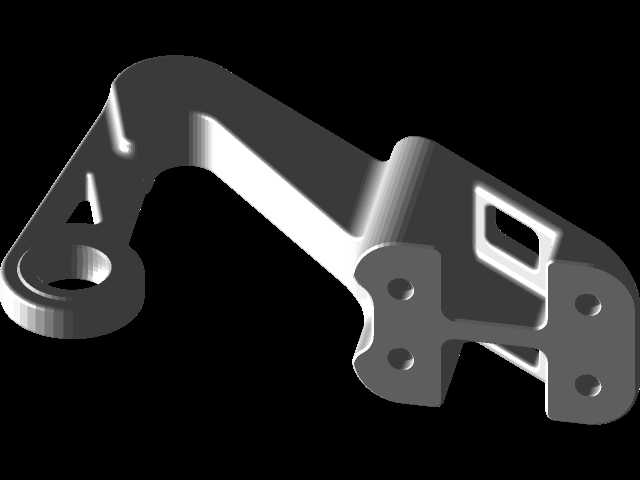

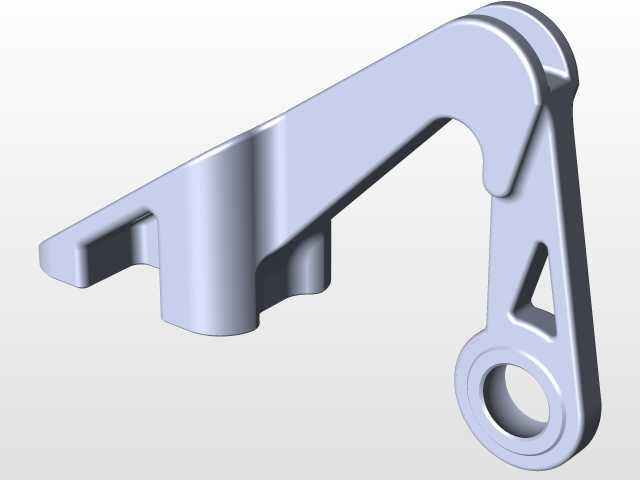

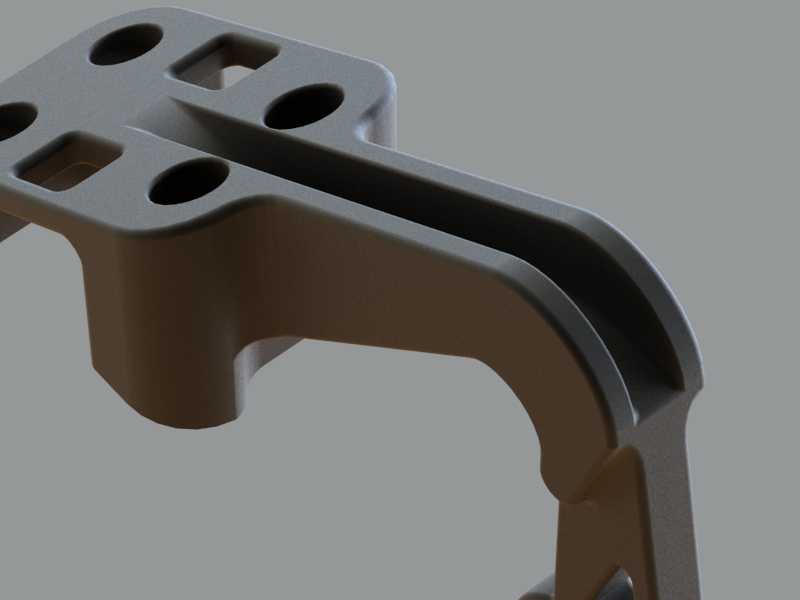

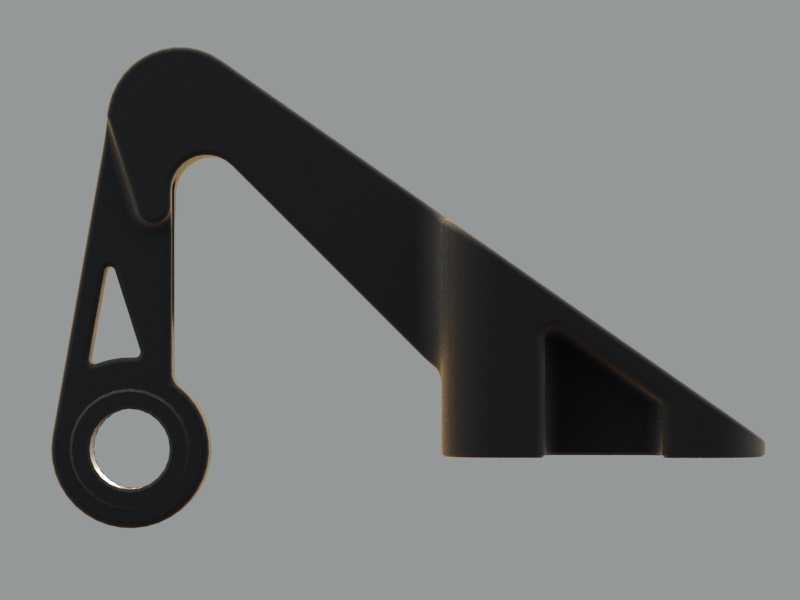

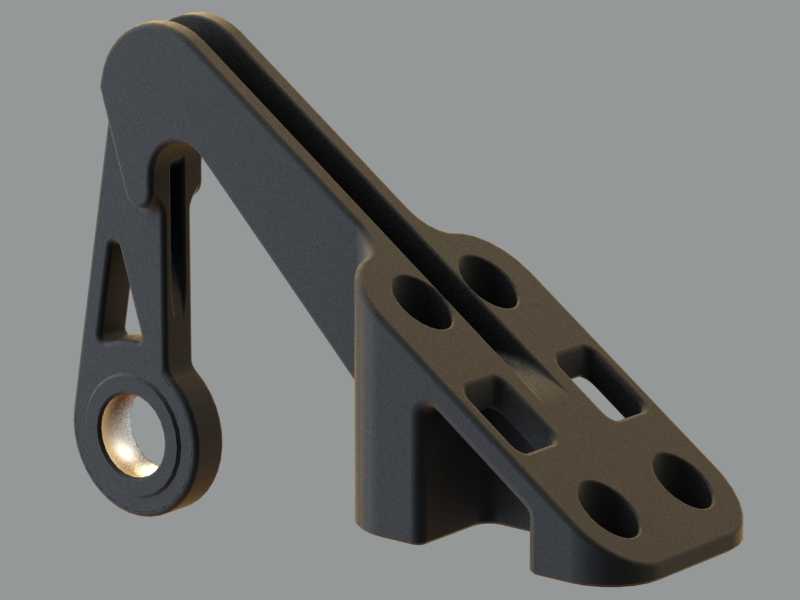

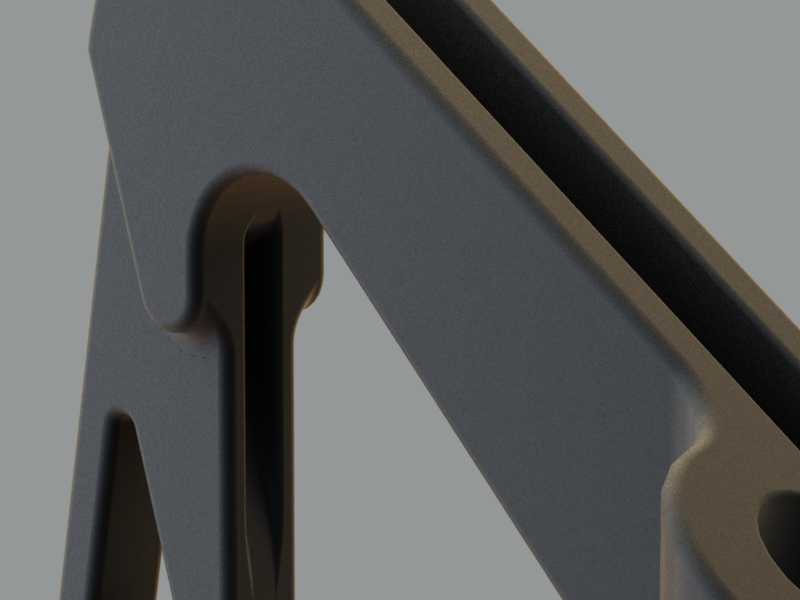

该构件主要应用于民用及通用航空飞行器的操纵系统传动链路中，承担铰接部位的轴承定位、载荷传递功能，适配飞行器舵面传动、起落架辅助联动等需要往复摆动的铰接场景，能够在高频小幅振动、交变载荷持续作用的飞行工况下保持稳定的支撑精度，避免轴承外圈出现窜动、偏磨问题。从功能特性来看，构件集成了轴承安装孔位、铰接挂耳、机身连接贴合面三个核心功能区域，下端的带衬套安装孔用于压装标准系列向心关节轴承，可承受径向载荷与一定幅度的轴向窜动，上端的双挂耳结构用于连接传动拉杆，通过销轴实现铰接联动，侧面的贴合安装面设置有定位沉孔，可通过螺栓完成与机身承力结构的刚性固定，安装后无需额外调整垫片即可保证轴承孔与传动拉杆的同轴度公差在0.02mm以内。设计过程中优先考虑航空场景下的减重需求，在非承力区域开设了三角形减重空腔，通过拓扑优化确定空腔的边界尺寸，在保证构件整体抗弯、抗扭截面模量满足1.5倍安全系数要求的前提下，将整体重量较实心结构降低37%，同时所有棱边均做R2-R3的圆角过渡，避免应力集中导致的疲劳断裂问题，构件表面采用硬质阳极氧化处理，可适应高空低温、高湿的复杂环境，减少腐蚀对结构强度的影响。从安装边界来看，构件总长度控制在120mm范围内，最大宽度42mm，轴承安装孔内径适配12mm规格的关节轴承，上端挂耳的销轴孔间距为18mm，安装贴合面的两个螺栓孔中心距为65mm，安装时需保证轴承孔轴线与机身贴合面的平行度公差不超过0.015mm，避免传动过程中出现卡滞、附加载荷增大的问题。实际使用过程中，该构件可适配-55℃到120℃的工作温度范围，能够承受最大12kN的径向冲击载荷，铰接摆动角度范围可达±25°，完全覆盖常规飞行器操纵系统的行程需求，结构上没有冗余的设计特征，所有曲面、孔位均服务于承力与安装需求，加工时可采用7075铝合金整体铣削成型，加工工序少，成品合格率高，适合批量配套航空类机械设备的传动铰接部位使用。
