汽车用塑料电磁阀结构三维设计

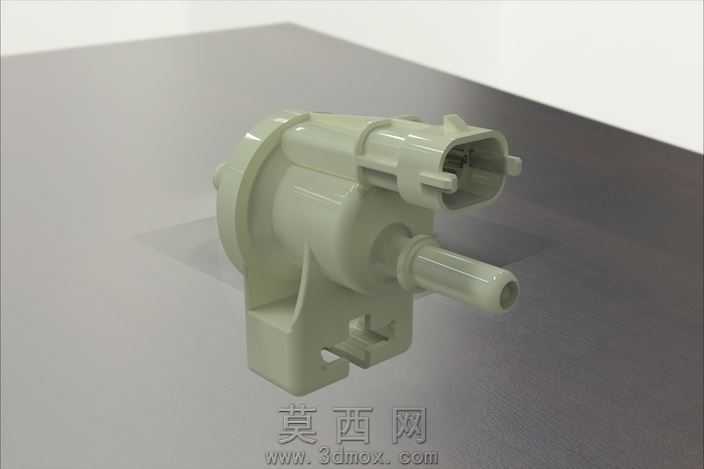

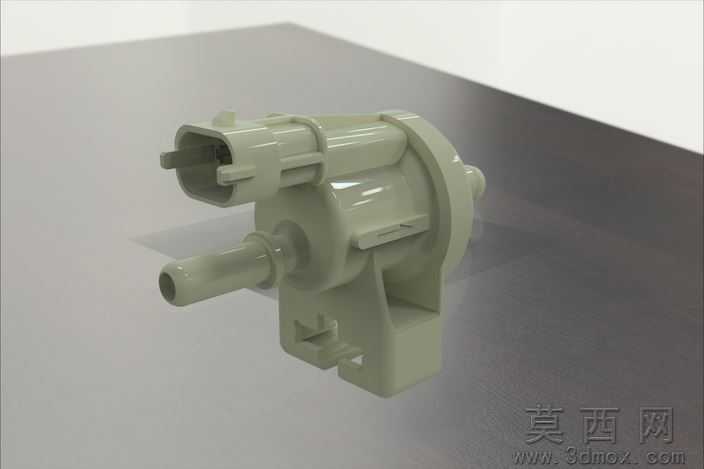

本模型为汽车配套使用的塑料材质电磁阀，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循车用电磁阀的实际尺寸规范与装配逻辑，完整还原了产品的所有细节特征。模型整体采用一体式塑料壳体设计，建模时先绘制主体轮廓草图，通过拉伸、拔模、圆角等基础特征构建出阀体的主体基座，基座上预留了标准安装卡扣位与定位结构，可直接适配车载安装位的固定需求，卡扣的倒角与让位间隙都经过精确计算，保证实际装配时的插拔顺畅度。阀体的流体通路部分采用等径直通式结构设计，建模时通过扫描特征完成内部流道的构建，流道内壁做了光滑过渡处理，避免流体输送过程中出现压损过大的问题，外接的流体接口采用标准快插式结构，接口处的环形密封槽位尺寸精准，可匹配常规车用流体管路的密封要求。上部的电磁驱动舱做了分层结构设计，外层为塑料防护壳体，内部预留了电磁线圈、动铁芯的安装腔体，顶部的电气接插件采用车用标准防水接插结构，建模时完整还原了接插件内部的插针定位槽、外部的防水密封圈卡槽以及锁止卡扣结构，保证接插件对接后的连接可靠性与防水性能。渲染阶段采用哑光工程塑料材质赋予阀体主体，材质参数调整为接近车用玻纤增强PP的质感，表面设置细微的磨砂纹理，还原实际注塑件的表面效果，接插部位的金属插针采用金属镀铬材质，调整反射参数体现金属光泽，场景采用简洁的灰色地面搭配柔和的环境光，通过多角度布光突出阀体的结构轮廓与细节特征，阴影设置柔和自然，清晰展现各个部位的结构关系。整个模型的结构设计充分考虑了车用部件的轻量化需求与安装便利性，所有壁厚、加强筋的设置都符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷，各部件之间的装配间隙预留合理，可直接用于后续的工程图导出、装配模拟以及3D打印样件验证。
