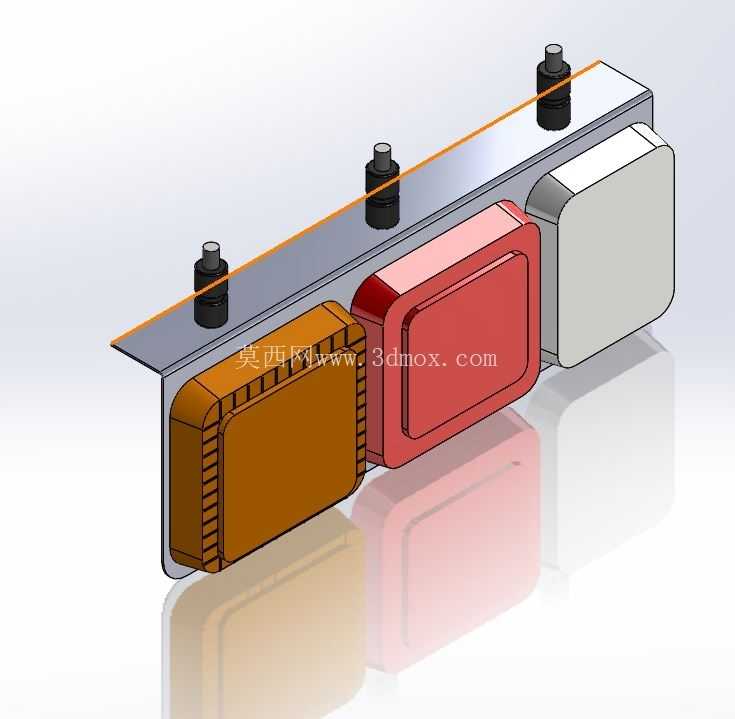

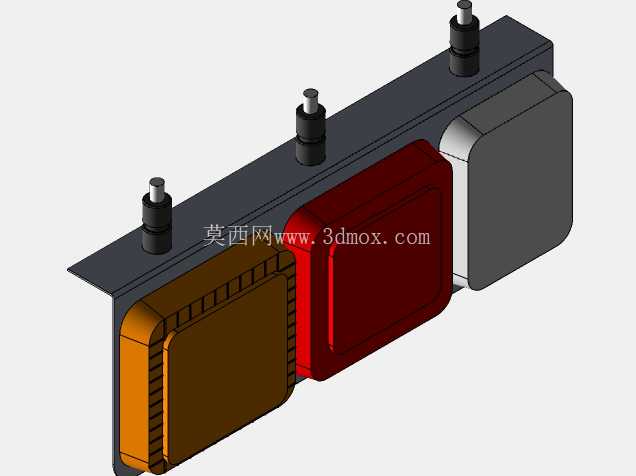

半挂车组合式尾灯结构三维设计

半挂车尾灯作为道路货运车辆被动安全的核心外露部件，其结构设计直接关系到夜间、雨雾等低能见度工况下的行车安全，本次建模的组合式尾灯结构，针对半挂车长期在国道、高速、施工便道等多场景运营的使用需求做了针对性的结构适配。从实际安装场景来看，该尾灯采用一体化安装基板设计，基板上预留了四个等距分布的柱状安装位，安装位自带定位轴肩与螺纹连接段，适配半挂车尾部车架上的标准安装孔位，无需额外制作转接支架即可直接固定，安装时仅需从车架内侧拧入固定螺母即可完成装配，安装边界完全匹配现有主流半挂车尾部的安装空间，基板边缘做了翻边强化处理，可抵御车辆行驶过程中带起的碎石冲击，避免基板受外力变形导致灯体移位。

功能布局上，该尾灯采用三腔体独立分隔设计，三个灯腔分别对应不同的信号功能：最外侧的浅灰色方形灯腔为倒车灯与示宽灯集成模块，采用大尺寸漫反射灯罩，可在倒车时提供足够的后部照明范围，同时常亮状态下可清晰标示车辆尾部的最外侧轮廓，避免会车、超车时因轮廓辨识不清引发剐蹭；中间的红色方形灯腔为制动灯与后雾灯集成模块，灯罩采用高透红材质，制动点亮时可提供足够的光强警示后车保持安全车距，雾灯模式下光线穿透性更强，可在雨雾天气让后车在更远距离识别到车辆位置；最内侧的琥珀色长条形灯腔为转向信号灯模块，采用带棱纹的灯罩结构，点亮时光线可形成均匀的带状扩散，转向时的信号辨识度更高，可有效提醒侧后方车辆、非机动车与行人注意车辆变道、转向意图。

设计思路上，整个灯体与安装基板采用嵌入式装配结构，每个灯腔的背部都设计了卡扣定位结构与密封胶条安装槽，装配时先在胶条槽内嵌入耐老化橡胶密封胶条，再将灯腔卡入基板对应的安装位，最后通过基板背部的压片完成固定，整体防护等级可满足户外长期使用的防水防尘要求，避免雨天行车、高压水枪洗车时水液渗入灯腔内部导致电路短路。灯腔外壳采用抗冲击工程塑料材质，可抵御轻度的磕碰与碎石击打，同时材质本身具备抗紫外线老化特性，长期暴露在户外日晒环境下不会出现明显的褪色、脆化问题，可匹配半挂车较长的运营周期。

从结构细节来看，安装基板上的四个安装柱做了加高设计，可让灯体与车架安装面之间留出足够的布线空间，尾灯的线束可从安装柱中间的预留通孔穿入车架内部，避免线束外露被拉扯、磨损，每个灯腔的接线端都设计了独立的快插接头，后期单个灯腔出现故障时，无需拆解整个尾灯总成，仅需拆下对应故障灯腔更换即可，大幅降低后期运维的配件成本与拆装工时。灯体整体的外轮廓做了圆角过渡处理，没有尖锐的外凸棱角，可避免车辆行驶过程中棱角位置产生风噪，同时也能减少灰尘、泥水在棱角位置的积存，降低日常清洁的难度。

在实际装车适配层面，该尾灯结构的整体厚度控制在合理范围内，安装后不会超出半挂车尾部的外廓尺寸限值，符合机动车运行安全技术条件中关于车身外部凸出物的相关要求，不需要额外加装防护装置。三个灯腔的布局间距经过优化，不同功能灯组点亮时不会出现光线串扰的问题，每个灯组的发光区域边界清晰，可让后车驾驶员清晰辨识不同的灯光信号，避免信号混淆引发误判。安装基板的材质采用冷轧钢板冲压成型，表面做了喷塑防锈处理，可抵御道路融雪剂、雨水、泥沙的腐蚀，长期使用不会出现锈蚀穿孔的问题，保证安装结构的连接强度。
