62米伸缩式风电叶片运输半挂车结构

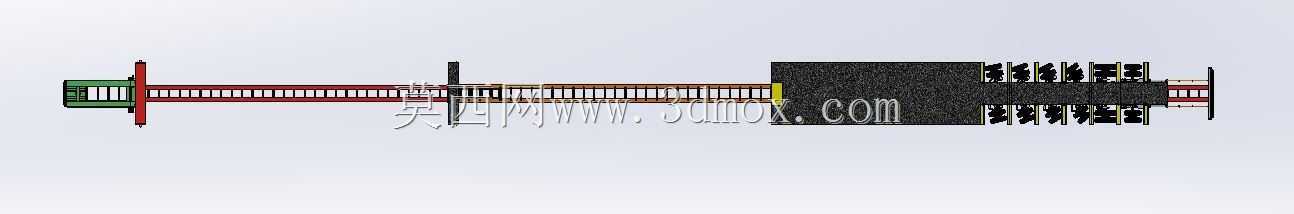

　　在陆上风电项目的场站转运环节，大长度风电叶片的公路运输始终是物流端的核心痛点，常规栏板或低平板半挂车的固定货台长度完全无法覆盖几十米级的叶片尺寸，强行装载会出现轴荷分配失衡、转弯半径超限、通过性不足等一系列工程问题，这款伸缩式半挂车正是针对这类超长异形货物的运输需求开发的专用承载装备。该车型的核心设计逻辑围绕可变货台长度展开，主车架采用嵌套式伸缩梁结构，基础段为高强度钢焊接箱型截面，内置多级滑移导轨与锁止机构，可根据装载叶片的实际长度调整伸缩量，最大伸展状态下货台总长度可达62米，完全适配当前主流陆上大兆瓦机型的叶片运输边界。从结构布局来看，车架伸缩段的锁止点位经过密集排布，每间隔固定距离设置一组重载锁销，

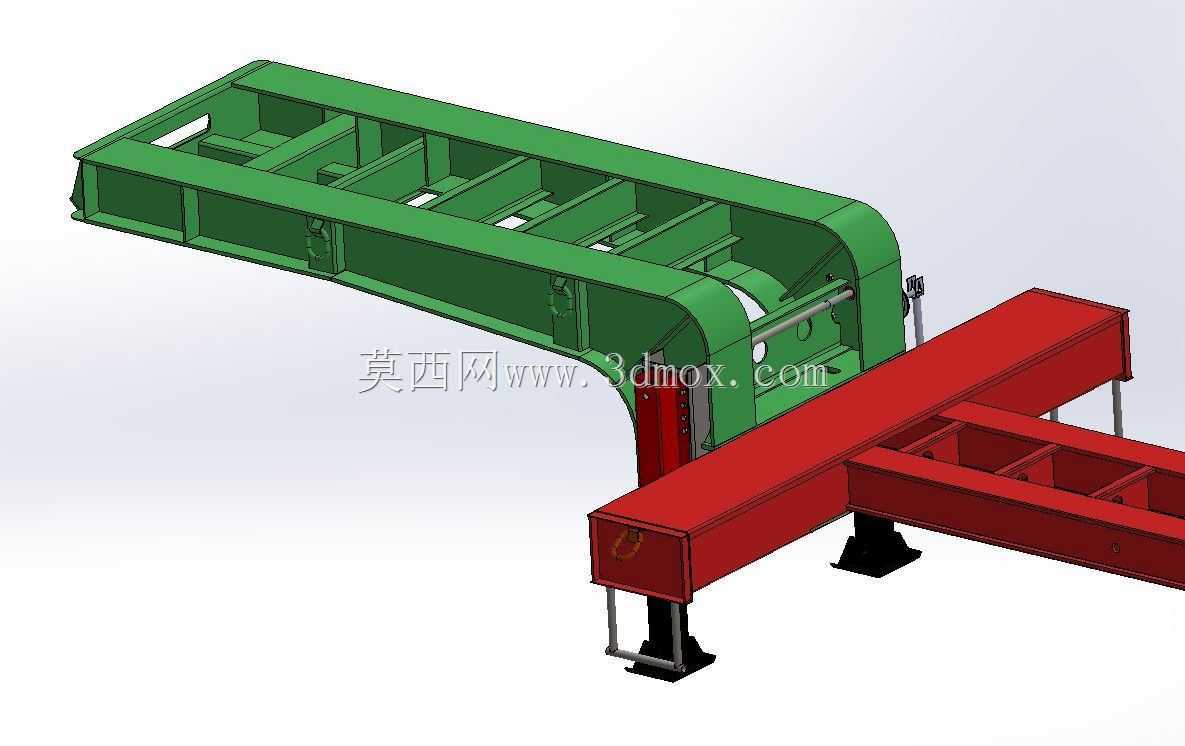

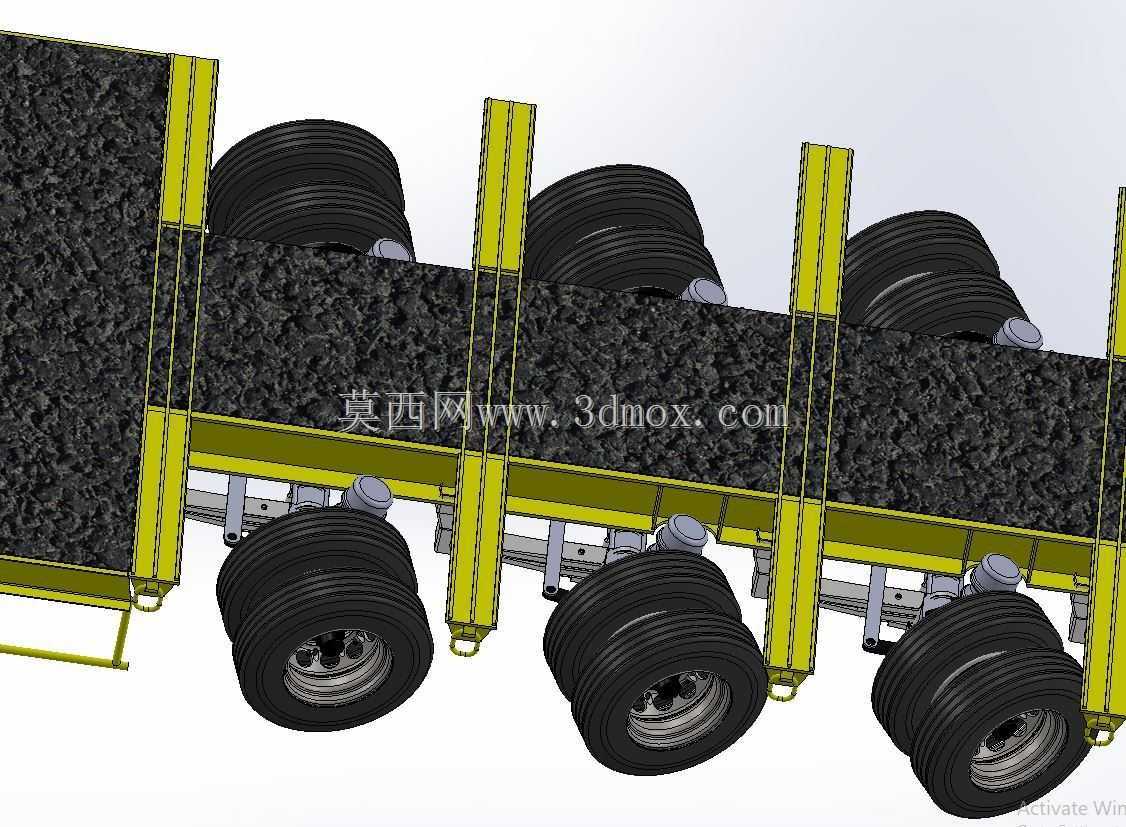

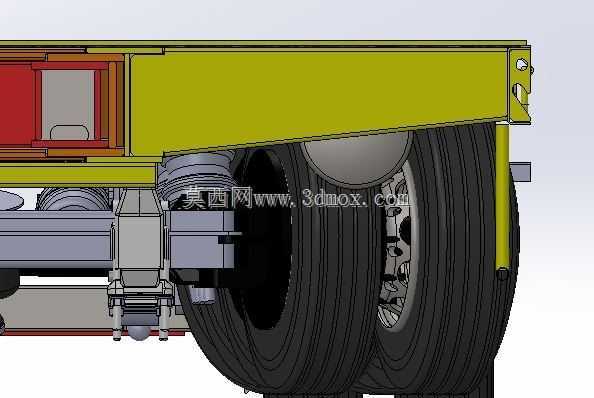

　　可在不同伸缩长度下保证车架整体的抗弯、抗扭刚度，避免长距离行驶过程中车架出现挠曲变形；后部承载段采用多轴排布设计，通过轴荷计算匹配对应数量的车桥，保证满载状态下各轴载荷均匀分布，符合公路运输的轴荷限值要求，同时转向联动机构与车架伸缩段做了适配设计，当车架处于不同伸展长度时，后部车桥的转向角度可自动匹配，缩小整车转弯半径，满足山区风电场进场道路的小半径转弯通行需求。前端牵引连接部分保留了标准半挂车的牵引销结构，可与常规重型牵引车直接匹配，无需对牵引车做额外改装，降低了车队的设备投入成本；货台表面设置了可调节的叶片固定支座，支座位置可沿货台纵向滑移，适配不同叶根直径、不同重心位置的风电叶片装载，固定点采用抱箍加缓冲垫的结构，

　　避免运输过程中叶片表面出现磕碰损伤，同时缓冲垫可吸收路面颠簸带来的振动载荷，防止叶片内部结构出现疲劳损伤。在实际作业场景中，该车型除了风电叶片运输，也可适配其他长度超限的长型货物，比如超长型钢结构件、预制混凝土管桩、大型输电塔构件等，伸缩结构的无级（多档位）调节特性让其货台长度可灵活匹配不同尺寸的货物，相比固定长度的特种运输半挂车，适用场景更广，设备利用率更高。设计过程中重点校核了车架完全伸展状态下的刚度与模态，避免车辆行驶过程中出现共振问题，同时对伸缩导轨的配合间隙做了严格控制，既保证伸缩动作顺畅无卡滞，又避免间隙过大导致行驶过程中车架出现异常晃动；制动系统的管路与线路采用拖链结构随伸缩段同步移动，不会在车架伸缩过程中出现管线拉扯、磨损的问题，保证整车制动、信号系统的可靠性。
