鹅颈式底盘集装箱水平扭锁结构

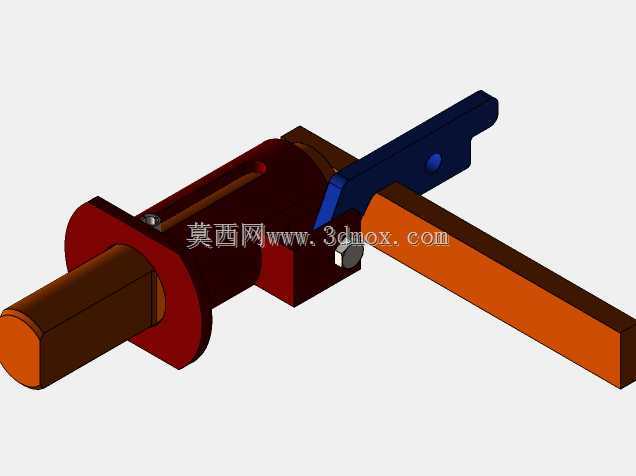

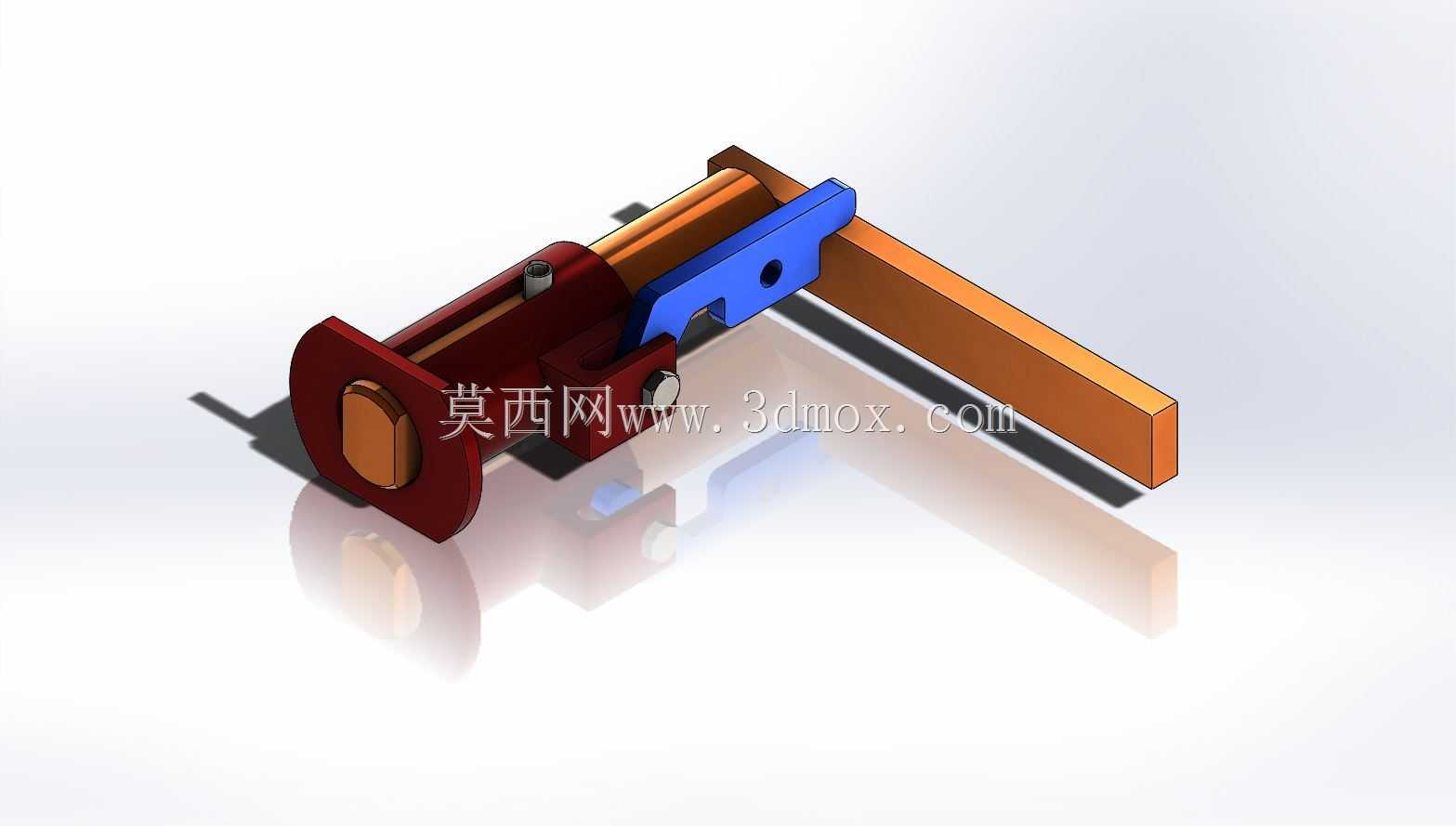

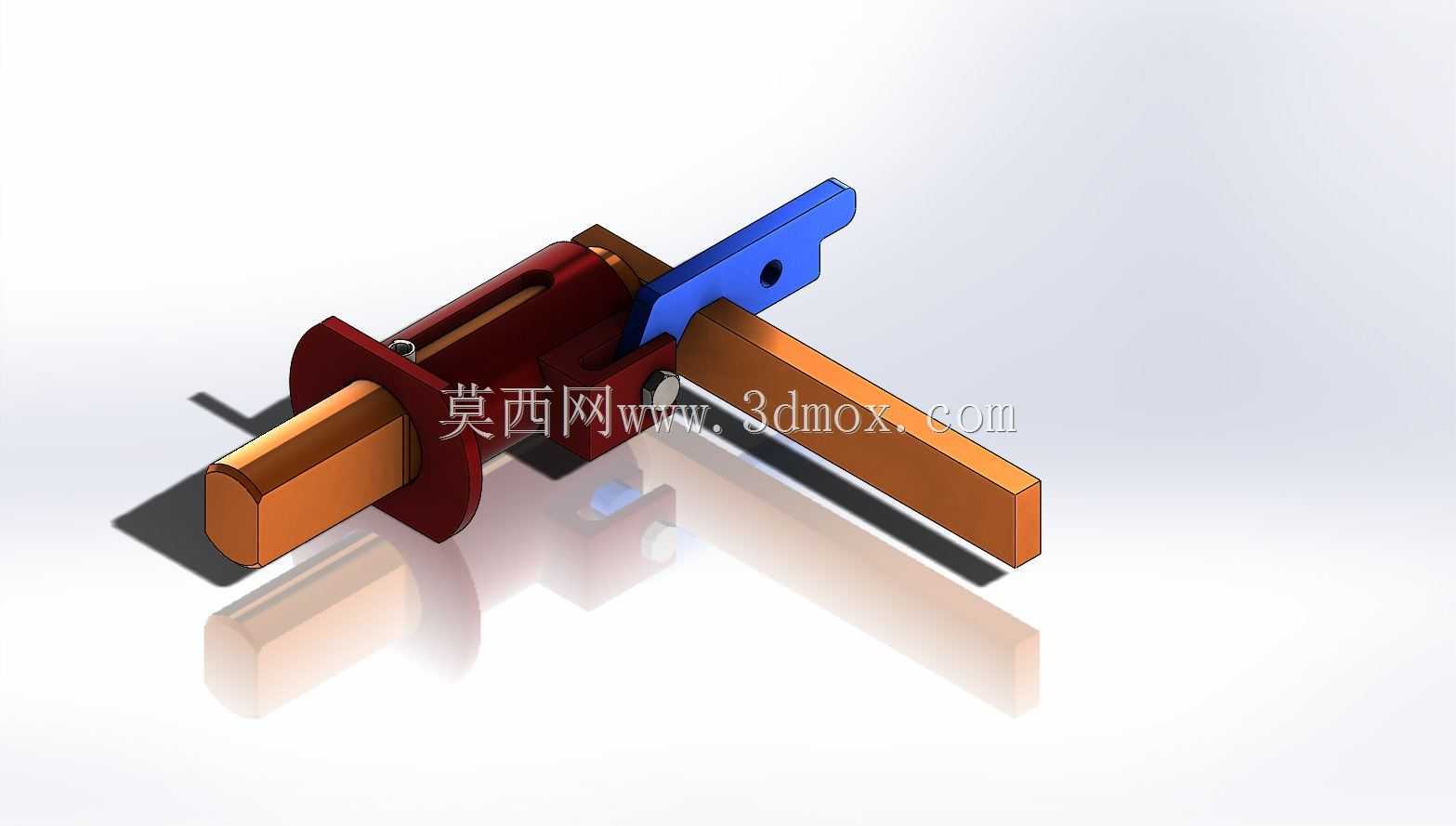

　　在港口集装箱转运、公路干线集装箱运输场景中，鹅颈式底盘与标准集装箱的可靠锁止是保障运输安全的核心环节，这款水平扭锁就是适配鹅颈式底盘的专用锁固件，承担着集装箱与底盘车架之间的刚性连接、载荷传递、防跳防脱的核心作用。不同于常规垂向操作的扭锁结构，这款水平扭锁的操作手柄沿水平方向布置，适配鹅颈底盘上靠近鹅颈弯折段的狭窄安装空间，避免垂向操作时与底盘鹅颈结构、底盘附属气路管线产生干涉，操作时无需探身到车架下方，站在底盘侧面即可完成锁止与解锁动作，适配港口堆场、物流场站的快速装卸作业节奏。从结构设计逻辑来看，该扭锁采用偏心锁止的核心原理，锁舌部分为带定位凸台的方轴结构，插入集装箱角件的标准椭圆孔后，扳动水平布置的操作手柄旋转90度，

　　锁舌的长轴方向与角件孔长轴垂直，配合锁体上的限位台阶卡入角件内侧的定位槽，即可完成锁止，锁体自带的弹簧顶销会在锁止到位后自动卡入手柄的定位缺口，防止车辆行驶过程中因颠簸、振动导致手柄回转松脱。安装边界上，该扭锁的锁体基座采用法兰式安装结构，基座上的两个安装孔位完全匹配鹅颈式底盘上的预装焊接座尺寸，锁舌伸出基座端面的长度适配标准集装箱角件的内腔深度，不会出现锁止不到位或者顶碰角件内腔顶面的问题，操作手柄的长度经过反复校核，既保证操作时的力臂足够，单人徒手即可完成扳动操作，又不会超出底盘侧面的安全外廓尺寸，避免车辆行驶过程中手柄刮碰路边设施。锁体的受力部分采用整体调质处理的合金结构钢，锁舌表面做了硬化处理，

　　能够承受集装箱满载时的纵向冲击、横向摆动以及垂向颠簸带来的交变载荷，长期使用不会出现锁舌变形、锁体开裂的问题。日常使用中，锁体的转动副位置预留了润滑脂注油通道，可定期加注润滑脂保证转动顺畅，避免长期暴露在户外雨淋、扬尘环境下出现锈蚀卡滞的问题，适配港口、物流园区的露天作业环境，减少日常维护的工作量。
