内六角圆柱头带肩限位螺栓结构设计

在汽车工装夹具、精密模具装配、自动化输送线定位模块的实际搭建场景里，带肩螺栓的使用频率远高于普通外六角螺栓，核心原因是其自带的轴肩结构可以直接承担轴向定位、端面承压的作用，不需要额外加装轴套或者调整垫片来控制连接间隙，能大幅减少装配环节的配做工作量。做这类零件的三维建模时，首先要明确其核心功能边界：轴肩部分是整个零件的定位基准面，装配时这个端面会直接贴合被连接件的沉孔底面，所以建模时必须保证轴肩端面与螺杆轴线的垂直度公差在0.02mm以内，否则锁紧后会出现被连接件偏斜、螺杆受附加弯曲应力的问题，长期受交变载荷的工况下很容易在轴肩与螺杆的过渡位置发生断裂。

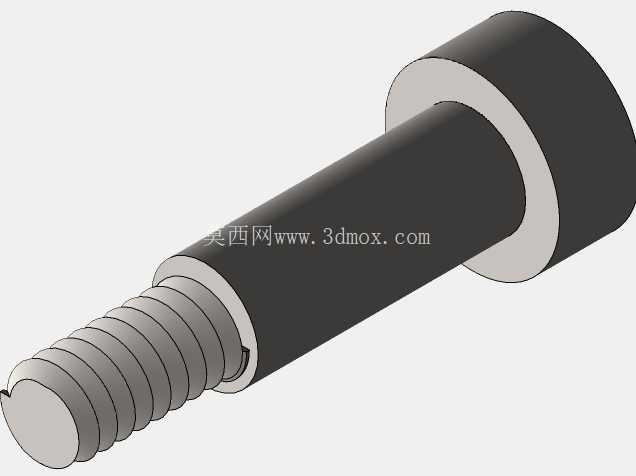

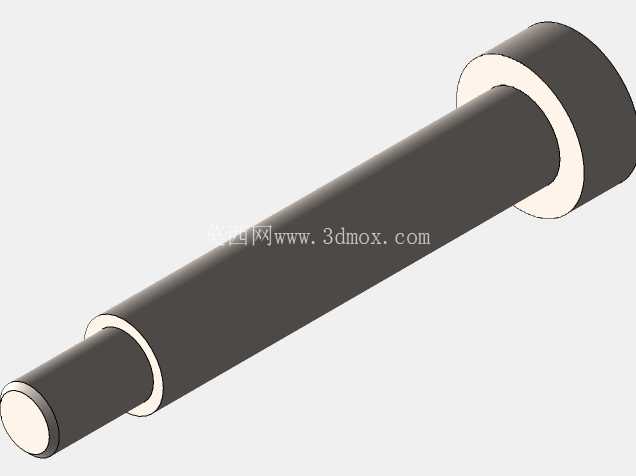

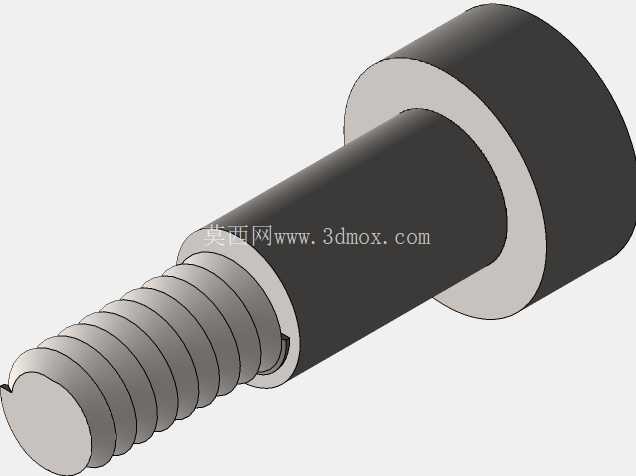

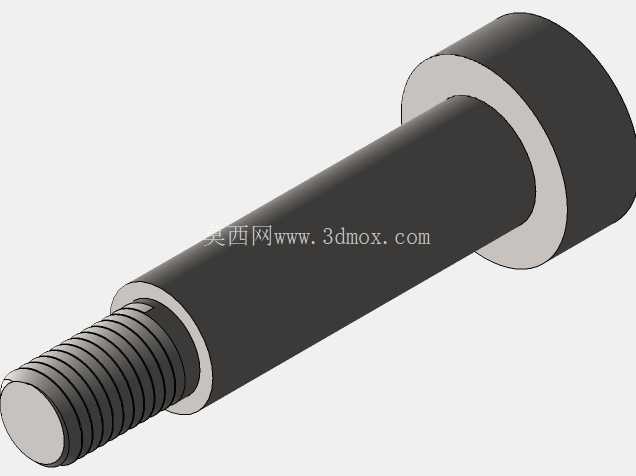

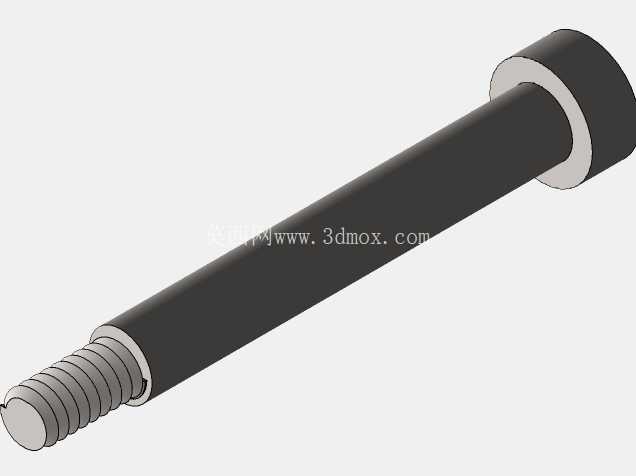

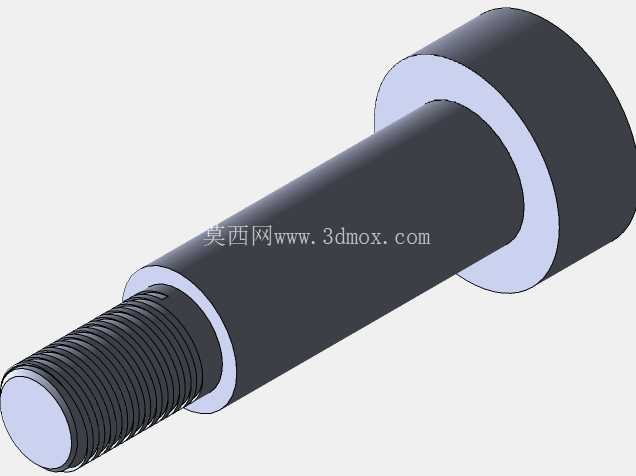

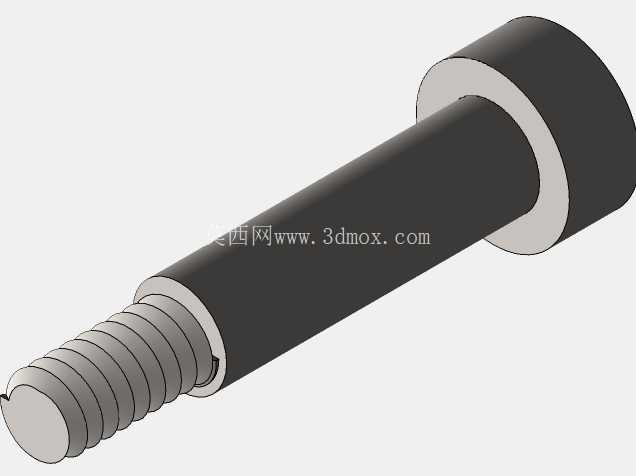

从结构细节来看，这款螺栓分为头部、轴肩、螺纹段三个功能区段，头部采用内六角驱动形式，相比外六角结构可以在更小的沉孔空间内完成锁紧操作，适合模具模板叠装、汽车覆盖件夹具内部空间受限的装配场景，内六角槽的深度要匹配标准内六角扳手的插入深度，不能过浅导致扳手打滑拧花槽口，也不能过深削弱头部的结构强度。轴肩部分的直径比螺纹大径大出一个固定差值，这个差值是根据被连接件的安装孔公差来确定的，通常轴肩与安装孔采用H7/h6的间隙配合，既可以保证装配时的导向顺畅，又能控制径向的窜动间隙，对于需要精确定位的工位，这个配合间隙可以直接作为定位公差使用，不需要额外加装定位销，简化整体连接结构。

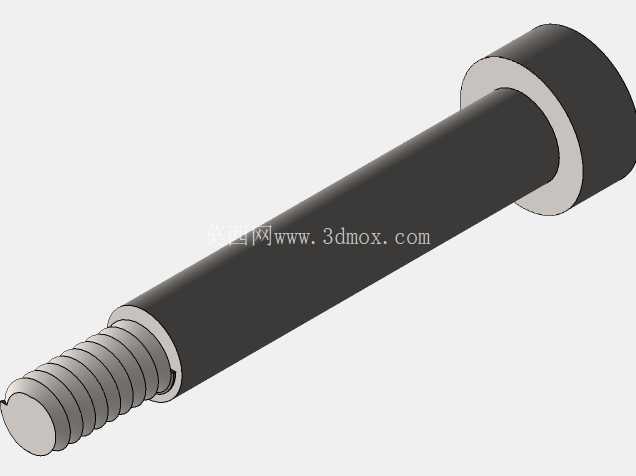

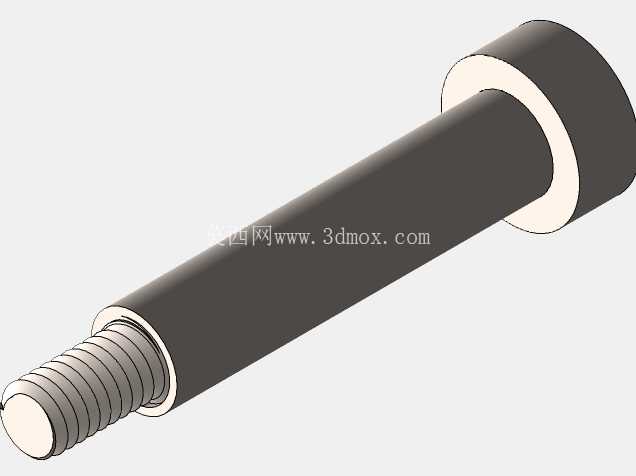

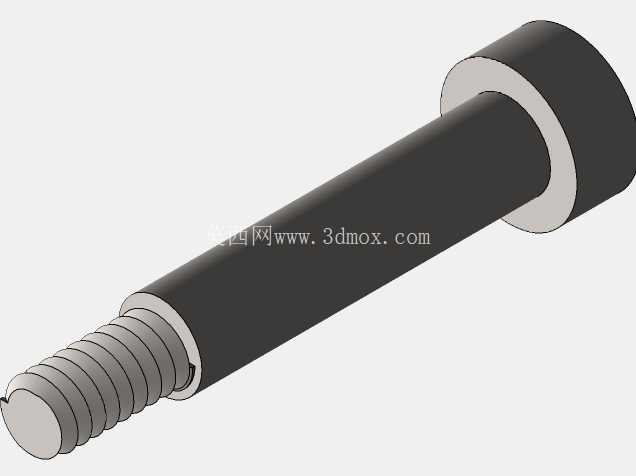

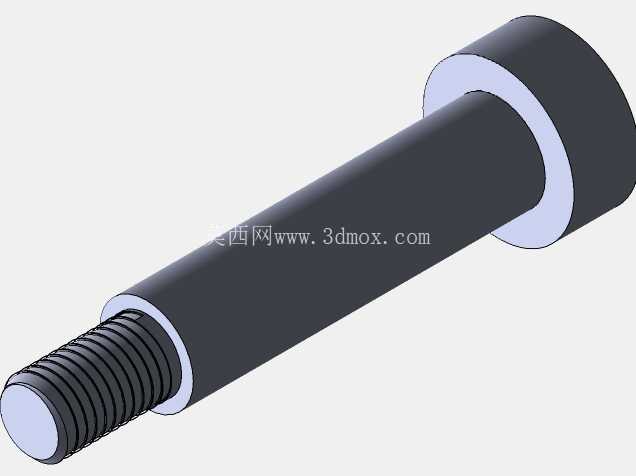

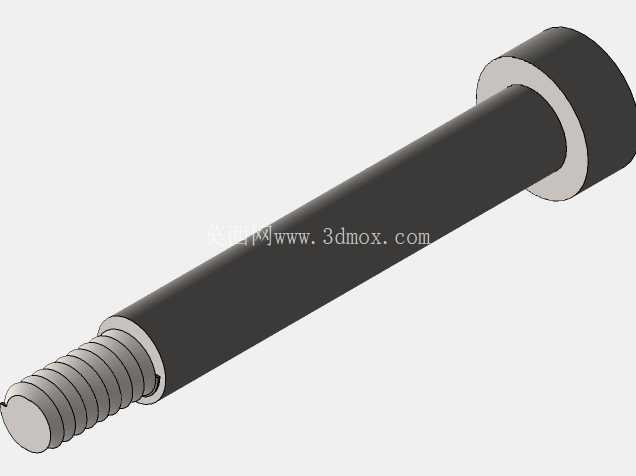

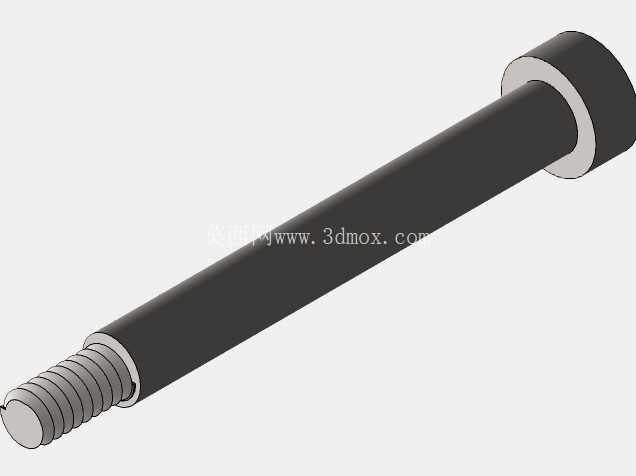

螺纹段覆盖了M5和M6两个常用规格，每个规格对应多档长度尺寸，长度梯度设置覆盖了从薄板叠装到厚模板连接的常用厚度区间，选型时只需要根据被连接件的总厚度，加上螺母锁紧所需的螺纹啮合长度，就能直接匹配对应长度的型号，不需要单独定制非标长度。建模时螺纹段采用真实的牙型轮廓建模，而不是简单的贴图修饰，这样在做虚拟装配干涉检查、有限元受力分析时，可以准确模拟螺纹啮合的接触状态，避免出现装配时螺纹与孔位干涉、受力分析结果偏差过大的问题。轴肩与头部、轴肩与螺纹段的过渡位置都做了小圆角处理，这个圆角不是工艺装饰结构，而是为了降低应力集中系数，在承受冲击载荷、交变载荷的工况下，这个圆角可以把应力集中系数降低30%以上，大幅提升螺栓的疲劳寿命。

实际选型应用时，要注意安装边界的几个核心参数：首先是头部的沉孔深度，必须大于内六角头部的高度，保证锁紧后头部不高出被连接件表面，避免与周边运动部件发生刮碰；其次是轴肩的长度，要严格匹配被连接件的定位孔深度，不能出现轴肩长度过长导致锁紧时端面无法贴合、或者轴肩长度过短导致定位失效的问题；最后是螺纹段的长度，要保证锁紧后螺纹末端露出螺母2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺纹伸出过长干扰周边部件。在汽车焊装夹具的定位单元里，这类带肩螺栓常用来固定定位块、导向套，依靠轴肩的端面保证定位块的安装高度一致，不需要每次装配都打表调整高度，能把夹具的装配调试时间缩短40%左右；在冲压模具的卸料板装配中，带肩螺栓可以同时承担连接和导向的作用，减少卸料板的导柱数量，简化模具的整体结构。建模过程中所有的尺寸都严格遵循通用紧固件的相关标准，保证模型可以直接导出工程图用于生产加工，不需要二次调整尺寸公差，每个结构特征的参数都对应实际加工的工艺要求，比如头部的倒角、螺纹末端的倒角都是为了装配时的导向方便，避免安装时刮伤安装孔的内壁。
