大角度恒速双万向节传动结构

在重载传动系统的布局设计中，经常会遇到动力输入与输出端轴线存在较大夹角的工况，普通单万向节在夹角超过一定数值后，不仅传动效率会大幅下降，输出端还会产生明显的转速波动，给后续传动链带来周期性冲击载荷，长期运行会加速轴承、齿轮等配套零件的疲劳失效。这款双万向节结构，正是针对这类大角度传动场景做的定向优化，核心解决的就是铰接角度较大时的恒定转速传递问题。

从实际应用场景来看，这类结构常出现在需要跨角度传递扭矩的设备中，比如工程机械的转向传动链路、工业设备里需要调整角度的动力输出工位、部分专用机床的进给传动端，还有一些需要在摆动过程中持续传递动力的工装夹具结构里。和普通单万向节不同，双万向节通过中间的十字铰接副配合两端的叉形接头，能够在两端轴线夹角较大的工况下，抵消单节万向节带来的转速波动，保证输出端和输入端的转速保持恒定比例，不会因为夹角变化产生周期性的速度差，这一点对于需要精准控制转速、避免冲击载荷的传动系统来说至关重要。

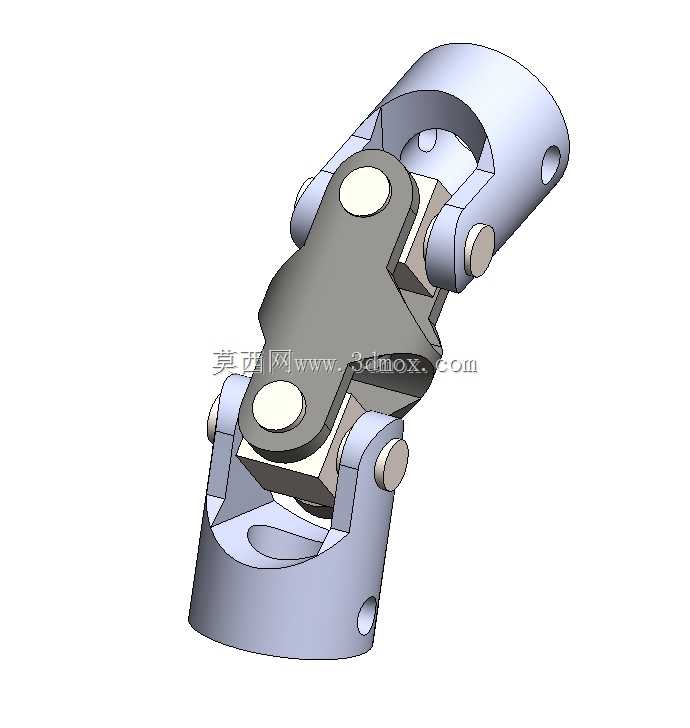

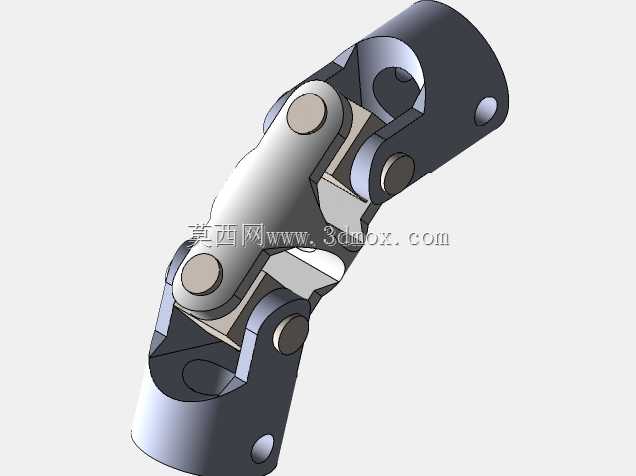

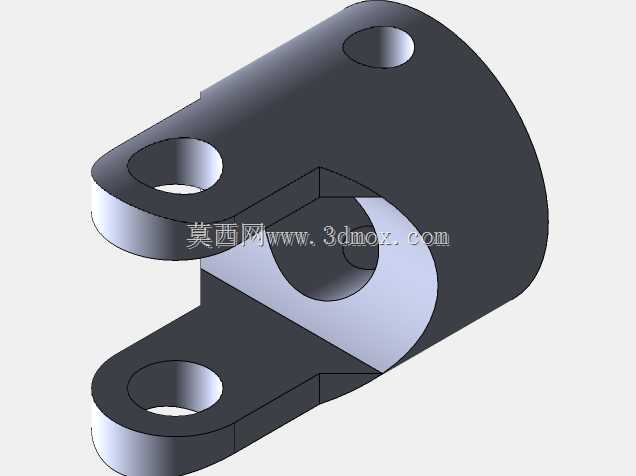

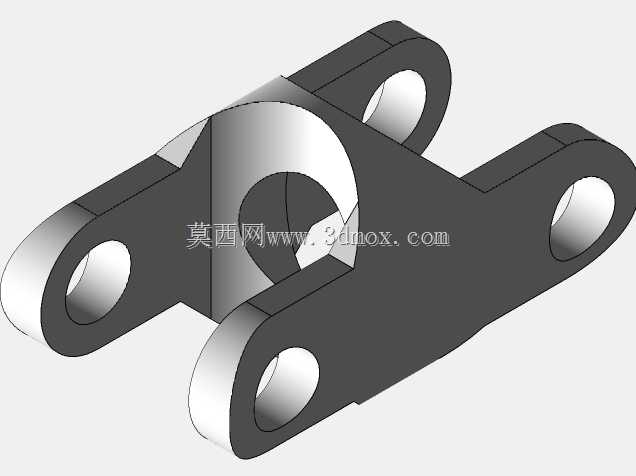

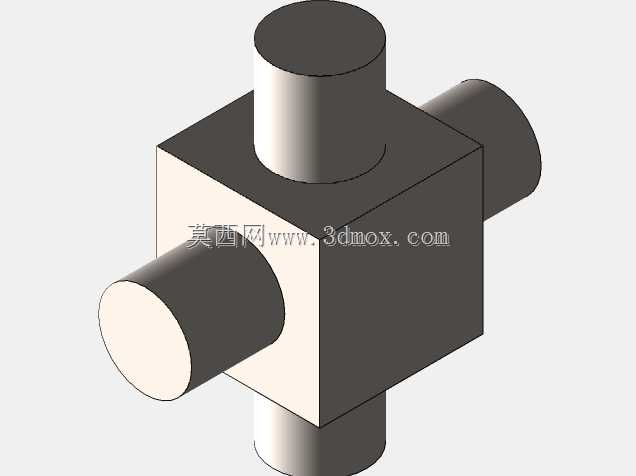

从结构设计的细节来看，两端的叉形接头采用对称式布局，中间的连接块通过两个互相垂直的铰接销轴分别和两端叉头连接，两个销轴的轴线在空间上垂直相交，保证转动过程中自由度的合理约束。铰接位置的销轴采用圆柱面配合，预留了合理的转动间隙，既不会因为间隙过大产生传动回程，也不会因为间隙过小导致大角度转动时出现卡滞。叉形接头的端部设计有安装孔位，可通过销轴、键连接或者抱紧的方式和外部传动轴对接，安装孔的同轴度在建模时做了严格的公差约束，保证装配后两端的传动轴线和万向节的回转中心重合，避免出现偏心带来的振动。

在安装边界的设计考量上，这款万向节的整体外形做了紧凑化处理，两端叉头的外径尺寸控制在合理范围，转动过程中中间连接块的摆动轨迹不会超出两端接头的最大外轮廓，在做设备布局时，只需要预留出两端接头的安装空间，以及中间部分随角度摆动的最小安全间隙即可，不需要额外预留过多的避让空间，能够帮助设计人员压缩整体传动结构的体积。铰接销轴的端部做了限位结构，防止转动过程中销轴脱出，同时在销轴和叉头的配合位置预留了润滑脂加注的空间，实际使用时可以定期加注润滑脂降低铰接面的磨损，延长整体使用寿命。

设计这类传动结构的时候，首先要核算的是额定传动扭矩下的零件强度，叉头部分的受力集中在铰接孔的位置，建模时对这个位置做了圆角过渡处理，避免应力集中导致的断裂风险；中间连接块的两个铰接孔位置也做了等强度设计，在保证结构强度的前提下尽可能去除多余材料，降低整体转动惯量，减少高速转动时的动不平衡量。和市面上常见的普通万向节相比，这款结构的最大优势就是在大夹角工况下的恒速传动特性，当铰接角度超过常规单万向节的适用范围时，依然能够保持平稳的动力传递，不会出现明显的转速脉动，这对于提升整套传动系统的运行稳定性、降低配套零件的疲劳损耗有着非常实际的工程价值。在做三维建模的过程中，所有配合面都按照实际装配关系做了约束，能够直接模拟不同夹角下的转动状态，方便设计人员在做整体设备布局时，直接调用验证不同安装角度下的干涉情况，校核传动过程中的运动轨迹，减少后续实物装配时出现的干涉、卡滞问题。
