内六角圆柱头带肩限位螺栓系列

带肩螺栓是机械装配领域应用极为广泛的一类限位紧固连接件，这类带肩结构的六角头螺栓在汽车制造、精密工装夹具、自动化输送设备、模具装配场景中承担着精准定位与刚性紧固的双重作用，和普通全螺纹螺栓不同，带肩螺栓的光杆轴肩部位可以直接穿入预装定位孔，依靠轴肩端面实现精准的轴向限位，避免螺纹旋入深度不一致带来的装配公差累积，大幅提升批量装配的一致性。

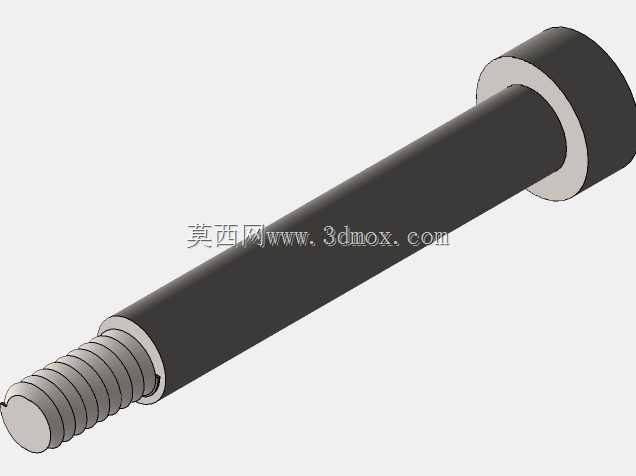

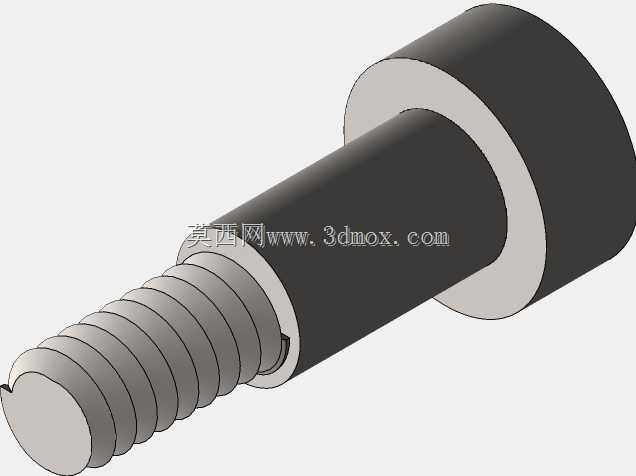

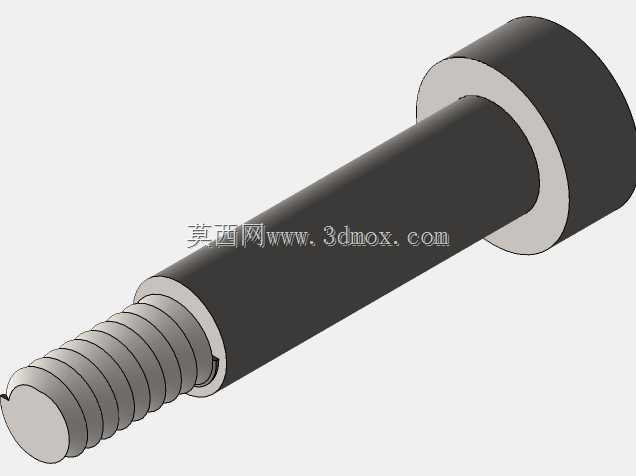

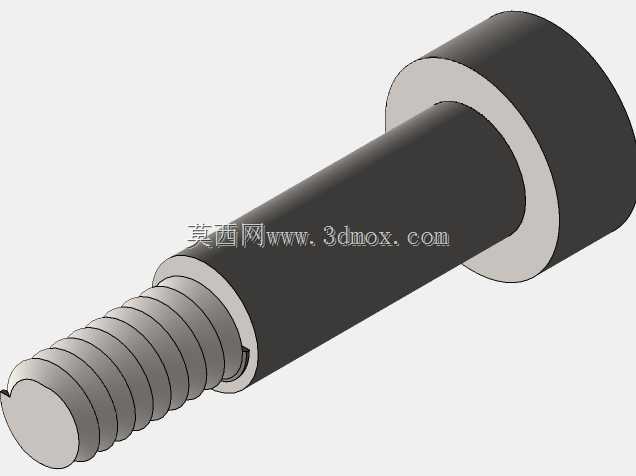

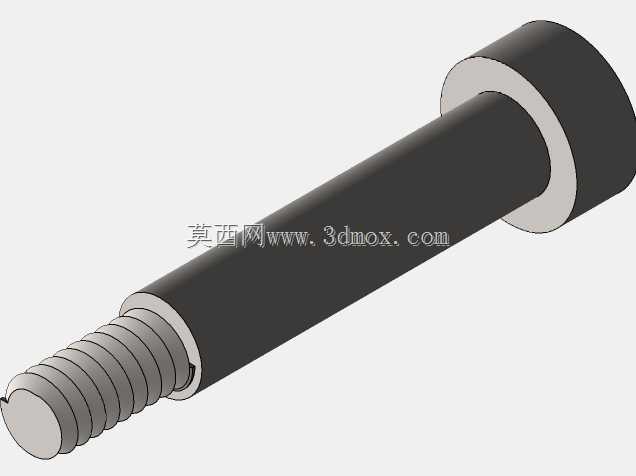

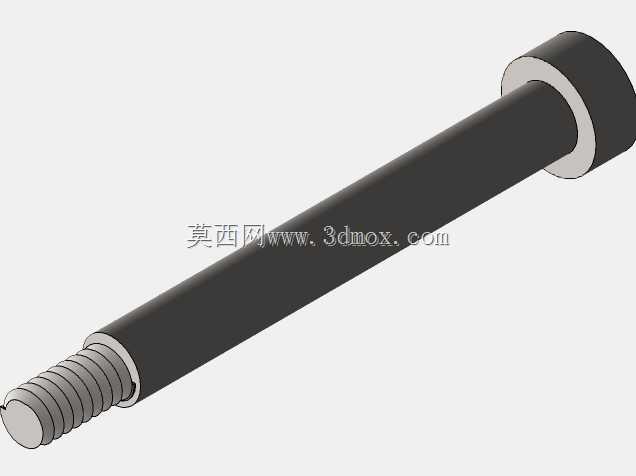

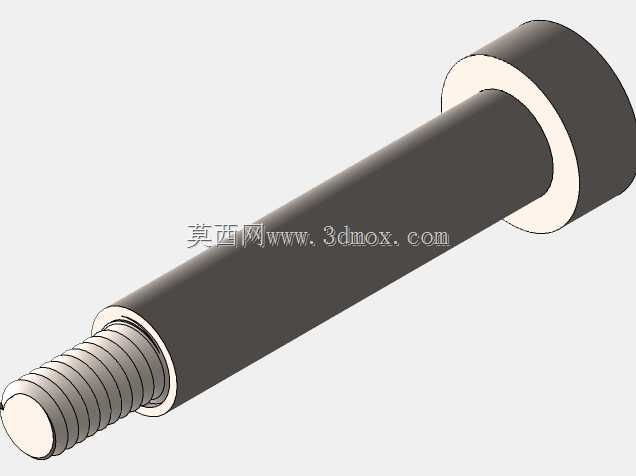

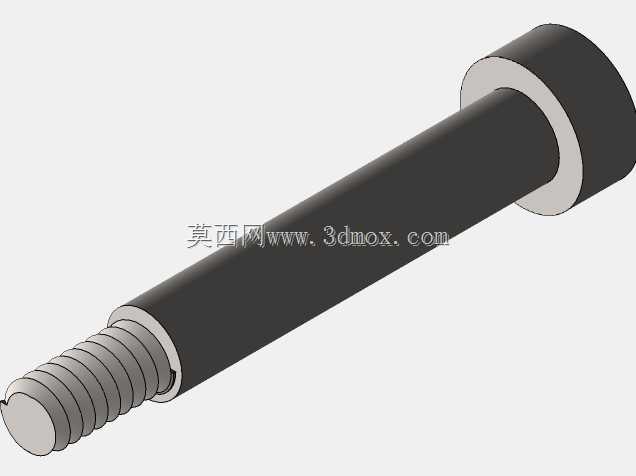

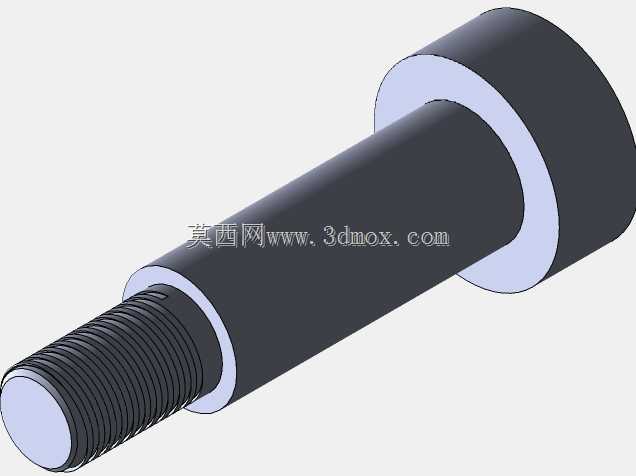

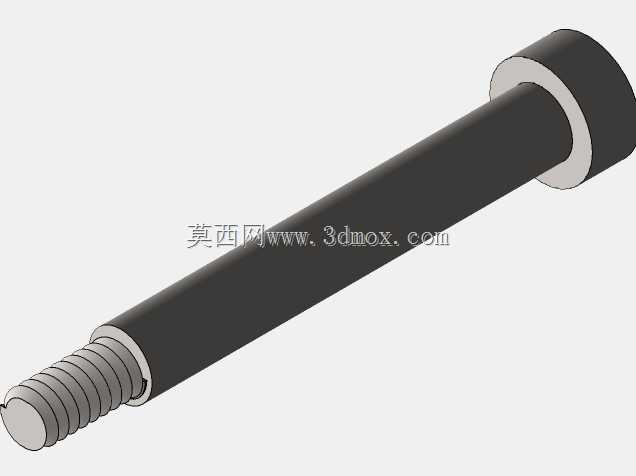

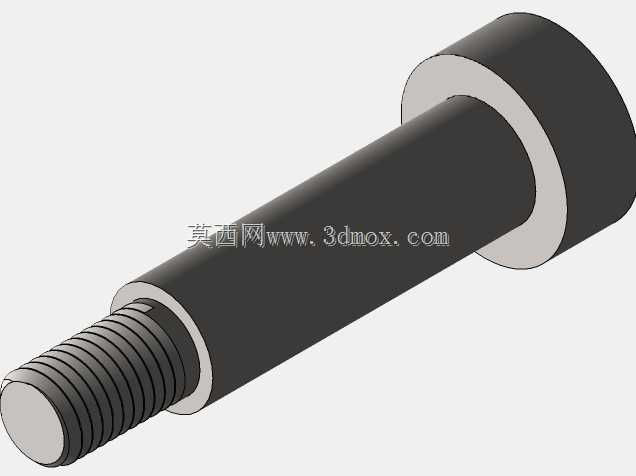

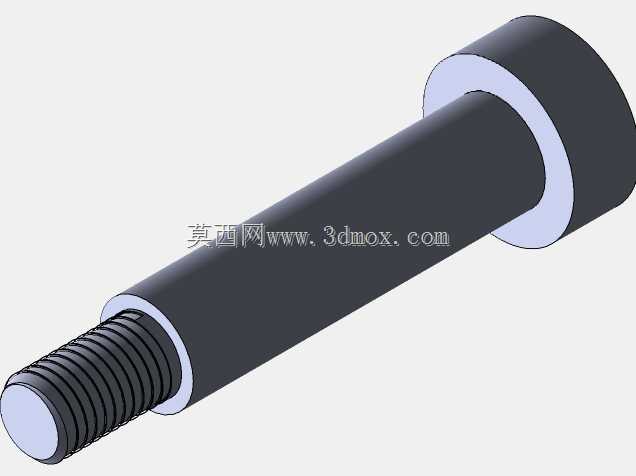

本次设计的带肩螺栓覆盖M5、M6两大常用公制螺纹规格，其中M5规格覆盖6mm到45mm的常用肩长区间，M6规格覆盖8mm到70mm的肩长区间，能够适配不同厚度的连接板安装需求。设计过程中优先考虑了装配受力特性，六角头部采用标准内六角驱动结构，可使用标准内六角扳手施加额定扭矩，头部与轴肩过渡位置做了圆角应力释放处理，避免反复拆装或者交变载荷下出现应力断裂问题；轴肩部位的外径公差严格按照过渡配合精度设计，穿入安装孔后既可以保证定位精度，又不会出现卡滞无法装配的问题；螺纹段采用标准粗牙公制螺纹，末端做了倒角导向处理，方便快速对准螺母或者螺纹孔完成旋合。

在实际设备装配中，这类带肩螺栓常被用于需要精准定位的连接部位，比如汽车覆盖件的工装定位、自动化生产线的治具固定、模具的模板限位连接，使用时轴肩直接抵靠在被连接件表面，不需要额外加装定位销就可以实现径向与轴向的双重定位，既减少了装配工序，又提升了连接结构的整体刚性。设计时充分考虑了安装边界，不同长度规格的螺栓头部尺寸保持统一，相同螺纹规格的扳手兼容性一致，不需要根据螺栓长度更换装配工具，能够有效提升产线装配效率；轴肩与螺纹的同轴度控制在0.02mm以内，高速运转的设备连接场景下也不会出现偏心抖动问题，完全满足工业级设备的长期使用需求。
