汽车用外螺纹关节球形杆端

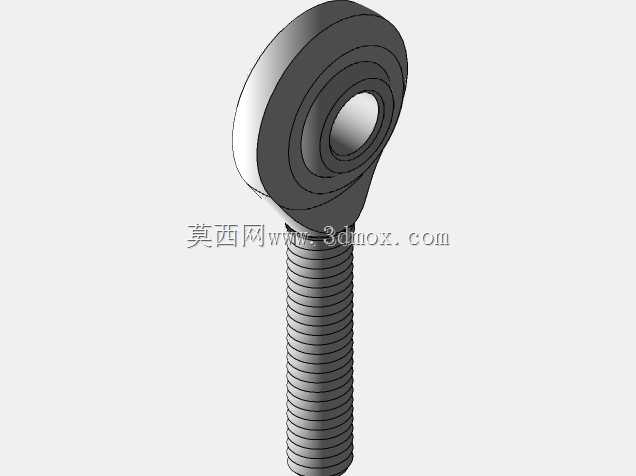

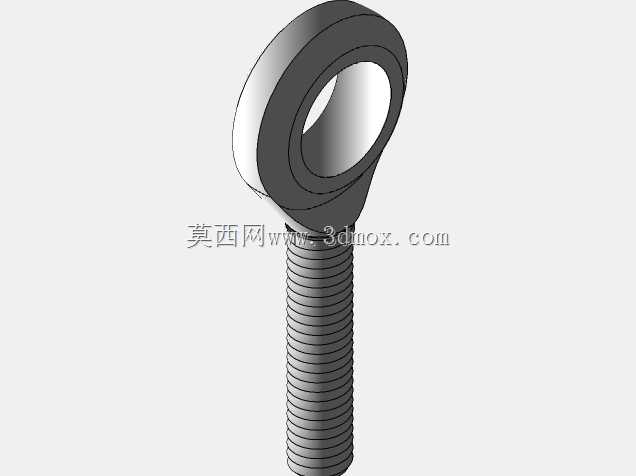

这款球形杆端是汽车底盘与操纵系统中常用的铰接传动部件，主要应用在车辆的转向拉杆连接、悬架稳定杆连杆、操纵机构传力节点等场景，承担着传递拉压力、补偿多向安装角度偏差、缓冲行驶过程中产生的小幅振动的作用，是保障车辆操纵灵活性与行驶平顺性的关键基础零件。在实际装车使用中，这类杆端需要适配车辆行驶时复杂的受力工况，既要承受车轮跳动带来的交变拉压载荷，也要允许连接部件之间存在一定角度的相对摆动，避免刚性连接带来的应力集中导致部件断裂失效。从功能特性来看，该球形杆端采用一体式杆端结构，头部为带内球面的环体结构，内部可配套球头销形成球面铰接副，能够实现绕球心的多自由度小角度转动，杆部采用全长度外螺纹设计，可通过配套螺母灵活调整安装长度，适配不同装配尺寸的连接需求，安装调节便捷，锁紧后连接可靠，不易出现松脱问题。设计过程中，工程师重点考量了铰接部位的受力均匀性，头部环体采用多层过渡圆弧结构，避免截面突变带来的应力集中，球面与杆部的衔接位置做了平滑过渡处理，能够在交变载荷下分散应力，提升部件的疲劳使用寿命；杆部螺纹采用标准牙型设计，保证与标准螺母的互换性，降低配件替换成本；整体结构紧凑，在满足强度要求的前提下尽可能缩小头部外径，适配底盘周边狭小的安装空间，避免与周边部件发生运动干涉。该部件的核心安装尺寸为铰接部位内径6毫米，杆端整体厚度15毫米，安装时需要注意预留足够的摆动空间，保证球面铰接副能够在设计角度范围内自由转动，不得出现卡滞情况，螺纹端拧入连接部件的深度需要满足螺纹啮合长度要求，确保连接强度符合整车受力标准，铰接配合面需要加注润滑脂降低磨损，延长部件的维护周期。
