双片式可拆卸平开合页结构设计

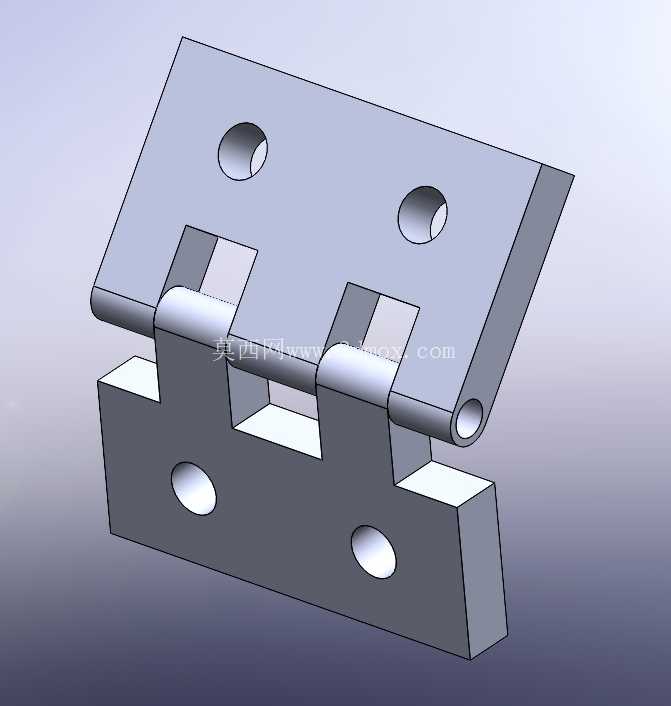

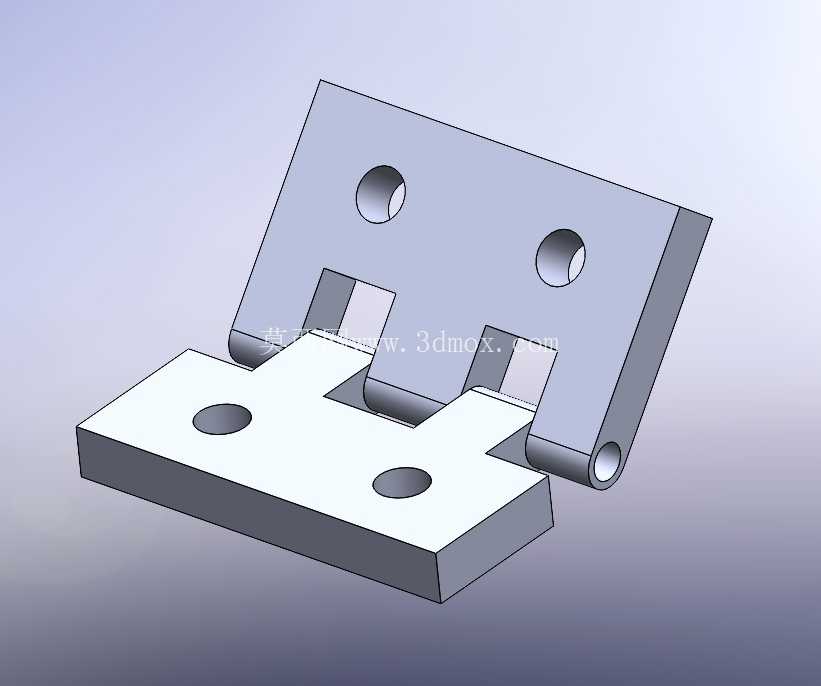

　　日常做设备护罩、小型机箱、可拆卸检修门的结构设计时，这类平开合页是选型频率极高的铰接件，不同于市面上常见的一体冲压薄合页，这款双片式结构的合页在承重和拆装便捷性上做了针对性优化，适配很多需要频繁拆卸门板、护板的工业场景。先从实际安装边界说起，这款合页的两个页片分别做了对称的安装孔设计，固定页片上预留两个沉头安装孔，活动页片同样对应两个沉头孔，安装时可以直接用内六角沉头螺丝将两个页片分别固定在门框和门板上，沉孔设计能保证螺丝安装后端面不突出页片表面，不会在开合过程中剐蹭相邻结构，也避免了突出螺丝头带来的安全隐患。很多现场安装的师傅都遇到过普通合页穿轴后无法快速拆卸的问题，这款合页的铰接部位做了开口式的轴套配合设计，两个页片的铰接端分别做了错开的卷边轴套，穿入销轴后可以实现0到180度范围内的平顺转动，当需要拆卸门板时，不需要完全拧下所有安装螺丝，只要抽出铰接销轴，就能将带活动页片的门板整体取下，对于需要经常打开做内部检修、清洁的设备护罩来说，这种结构能大幅减少现场维护的拆装工作量。

　　从功能特性上看，这款合页的页片采用了等厚的板材加工，整体没有多余的减重镂空，页片和铰接卷边的过渡位置做了圆角处理，避免应力集中，在承受门板自重带来的径向载荷时，应力不会集中在卷边和页片的连接位置，相比薄款冲压合页，它的承重冗余更高，适配厚度3mm到8mm的钢板门板、铝型材框架门板，甚至小型亚克力防护门都能使用。设计这款合页的时候，特意将两个页片的贴合面做了平面度公差控制，安装后两个页片在闭合状态下能完全贴合，不会出现缝隙不均、开合卡滞的问题，铰接部位的轴套和销轴之间预留了合理的配合间隙，既不会因为间隙过大导致门板晃动，也不会因为间隙过小在环境温度变化、出现轻微锈蚀的时候出现转动卡涩。

　　在实际应用场景里，这类合页除了用在工业设备的检修门、机箱侧盖上，也能适配小型工装夹具的开合部位、非标自动化设备的安全防护门，甚至一些需要做铰接转动的小型钣金结构件上。做三维建模的时候，需要重点关注几个配合尺寸：首先是铰接轴的同轴度，两个页片上的卷边轴套必须保证同轴，否则穿轴后会出现转动阻力大甚至无法装配的问题；其次是安装孔的孔位公差，两个页片上的安装孔中心距要保持一致，避免现场安装时出现孔位对不上的情况；另外页片闭合时的干涉检查也很重要，要保证转动全程两个页片除了铰接部位之外没有其他位置的剐蹭，尤其是页片上的安装孔边缘，不能在开合过程中碰到对面的页片表面。

　　很多刚入行的结构设计师选合页的时候只看外观尺寸，忽略了合页的转动角度和安装后的避让空间，这款合页在完全打开状态下，两个页片的背面不会出现硬接触，能稳定维持在180度的打开位置，不需要额外增加限位结构，对于需要完全敞开检修口的场景来说非常实用。另外它的页片边缘都做了倒角处理，没有尖锐的毛刺边，安装和使用过程中不会划伤操作人员的手，符合工业设备的安全设计要求。从加工工艺角度看，这款合页的页片可以采用板材激光切割后铣削安装沉孔，卷边部位通过冲压成型，最后做表面氧化或者镀锌处理，加工难度不高，适合批量生产，铰接销轴可以采用标准的圆柱销，两端做卡簧限位或者铆边处理，防止销轴在开合过程中窜动脱落。在做装配验证的时候，要测试合页在满载情况下的开合顺畅度，反复开合上千次后不能出现明显的松动或者磨损量超标的问题，铰接部位的磨损量要控制在合理范围内，保证长期使用后门板不会出现下垂错位的情况。
