自制模拟套装用霍尔传感三踏板结构

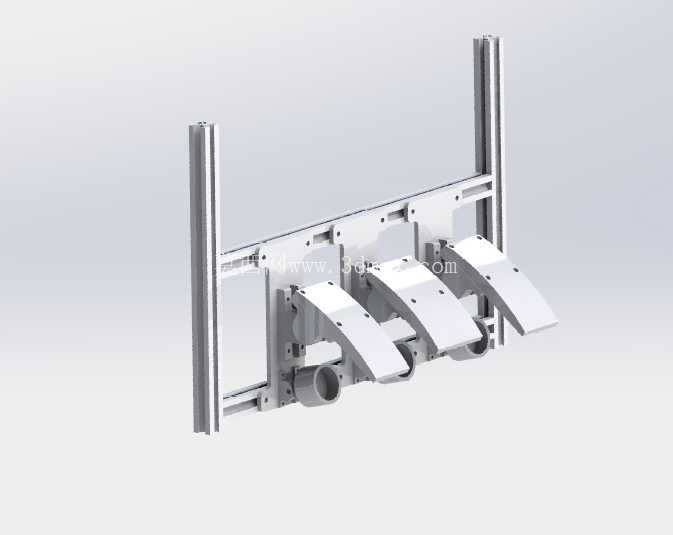

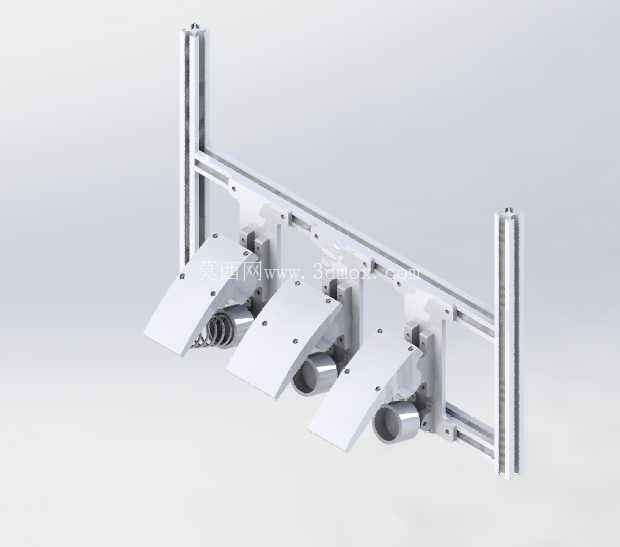

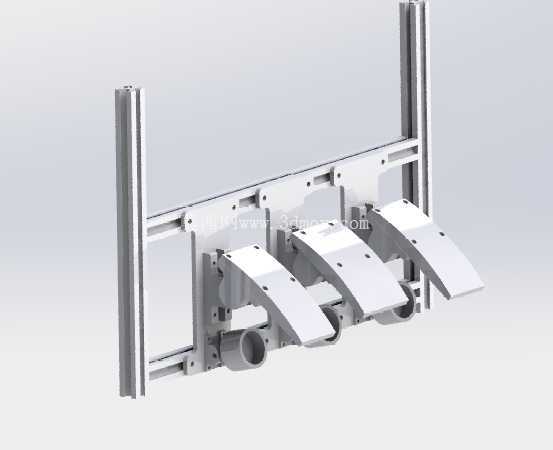

　　这套三踏板结构主要面向自制模拟驾驶、模拟飞行套装的DIY爱好者与小型外设开发场景，可直接作为模拟操控系统的脚踏输入单元，适配各类需要多踏板协同输入的模拟操作场景，替代市售成品踏板的高成本方案，也可根据实际需求调整踏板数量与触发逻辑，适配工业模拟训练台、教学演示设备的脚踏输入模块使用。整套结构采用平行铝型材作为安装主梁，三根踏板沿主梁长度方向等距排布，每块踏板的踩踏面做了倾斜角度设计，贴合人脚踩踏时的自然落脚角度，长时间操作不易产生脚部疲劳，踏板主体采用平板式折弯结构，踩踏端做了圆弧过渡处理，避免棱角硌伤脚部。

　　复位结构采用圆柱螺旋压缩弹簧，弹簧最大直径设定为32mm，这个尺寸是经过反复验证的：弹簧直径过小会导致复位力不足，踩踏后踏板回位滞后，直径过大则会占用过多安装空间，同时弹簧刚度匹配了普通人踩踏的施力范围，踩踏行程内的力反馈曲线线性度较好，不会出现初段过软、末段过硬的突兀感，能模拟出真实踏板的踩踏阻尼感。触发方案选用霍尔效应传感器而非传统电位器，核心考虑是霍尔传感属于非接触式触发，不存在电位器长期摩擦产生的磨损、漂移问题，使用寿命远高于接触式方案，安装时只需将霍尔效应传感器固定在每个踏板脚旁的主梁对应位置，将磁铁固定在踏板边缘的正对位置，踏板绕转轴转动时，磁铁与霍尔传感器的间距发生变化，传感器输出对应变化的电信号即可识别踩踏深度，无需复杂的机械传动结构，安装调试门槛极低，普通DIY用户只需调整磁铁与传感器的初始间距，即可校准踏板的零位与满行程输出范围。

　　安装边界方面，整套结构的主梁采用标准工业铝型材，两端预留了充足的安装孔位，既可以直接通过型材螺母固定在自制的模拟座舱支架上，也可以加装底部固定板放置在桌面地面使用，踏板的踩踏行程控制在合理范围内，不会出现踩踏过深导致结构干涉的问题，转轴部位采用光滑销轴配合衬套，转动阻力小且无旷量，避免踩踏时出现晃动虚位。每块踏板的结构完全一致，具备良好的互换性，单个踏板出现损坏时可单独拆卸更换，无需拆解整套结构，铝型材主梁上的传感器安装槽为通用T型槽，用户可根据自身需求调整踏板间距，适配不同脚型与踩踏习惯，比如模拟赛车场景可将油门、刹车踏板间距调小，模拟飞行场景可根据脚舵操作需求调整踏板的初始角度。从结构设计逻辑来看，整套方案没有采用复杂的注塑外壳与定制化零件，所有结构件都可通过常规机加工或者3D打印制作，弹簧、霍尔传感器、铝型材都是市面上极易采购的标准件，大幅降低了自制的物料成本与加工难度，非接触的触发方案也避免了长期使用后的维护成本，对于小型模拟设备开发来说，这套结构可直接作为成熟的踏板模块集成到整套操控系统中，无需重新开发踏板的机械与触发结构，缩短开发周期。

　　实际使用过程中，踏板的踩踏力传递路径直接，从脚踏面到转轴再到复位弹簧、触发磁铁，没有多余的传动环节，力反馈直接，不会出现松散的虚位感，弹簧的复位速度跟脚，快速连续踩踏时也能及时回位，不会出现信号延迟的问题，霍尔传感器的输出信号线性度好，可精准识别从半踩到底踩的全行程踩踏深度，满足模拟场景下对踏板输入精度的要求，比如模拟赛车时的刹车力度控制、模拟飞行时的脚舵舵量控制，都能通过这套踏板实现精准的信号输入。
