带运动演示的曲柄滑块传动结构

在各类需要将旋转运动转换为直线往复运动，或是将直线往复运动转换为旋转运动的工业设备场景中，曲柄滑块结构是应用范围极广的基础传动单元，从冲压设备的主传动、内燃机的动力输出，到自动化生产线的往复送料机构、小型工装的直线执行端，都能看到这类结构的变体。这套结构的核心逻辑是通过曲柄的整周回转，带动连杆做平面复合运动，最终驱动滑块沿固定导轨做可控的直线往复动作，相比齿轮齿条、丝杠传动等直线转换结构，曲柄滑块的结构组成更简单，运动可靠性更高，在中低速、固定行程的往复工况下，维护成本与制造成本都有明显优势。

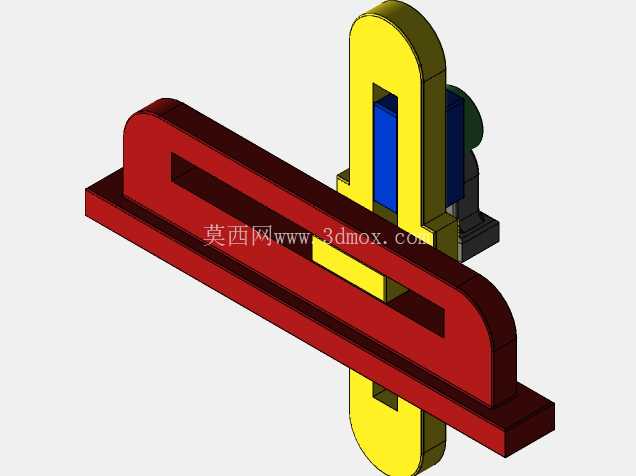

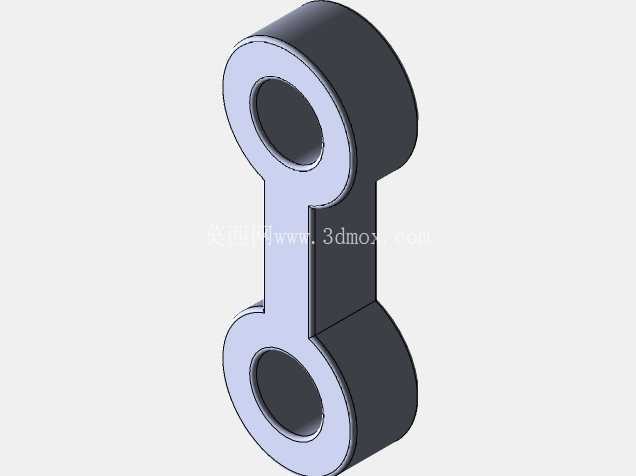

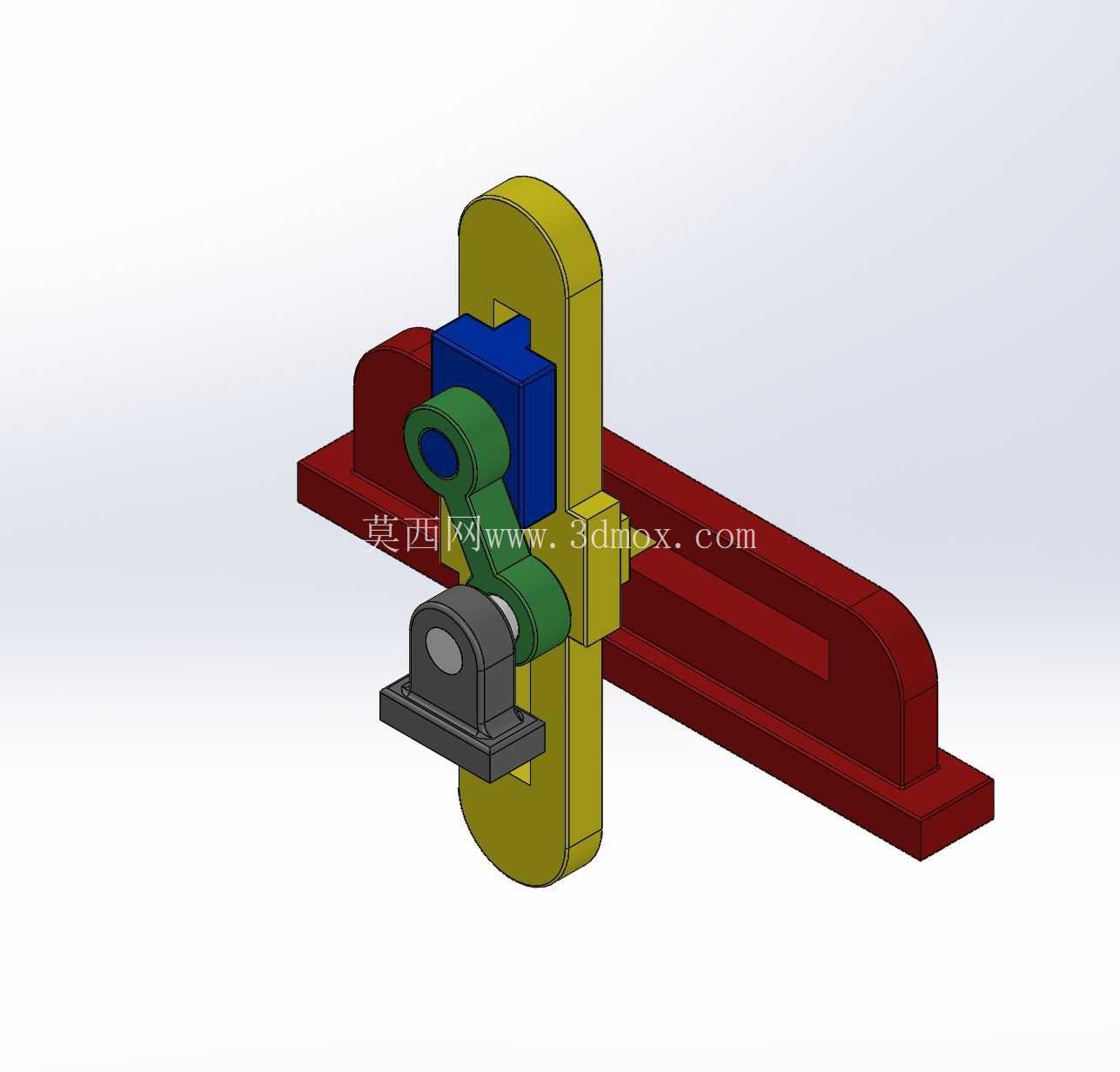

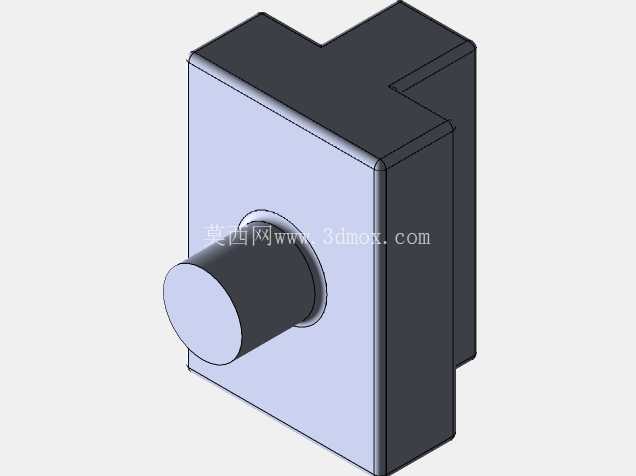

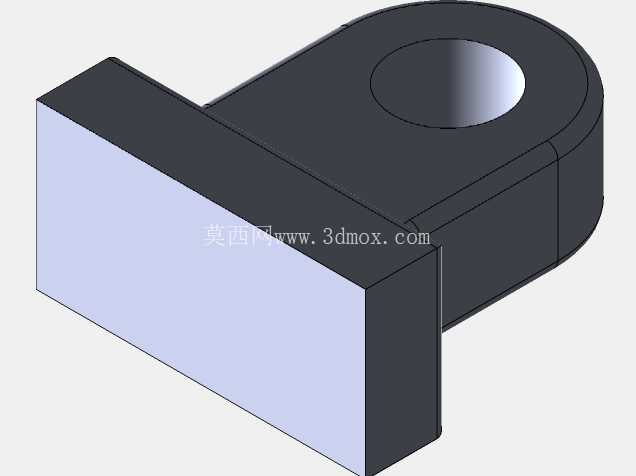

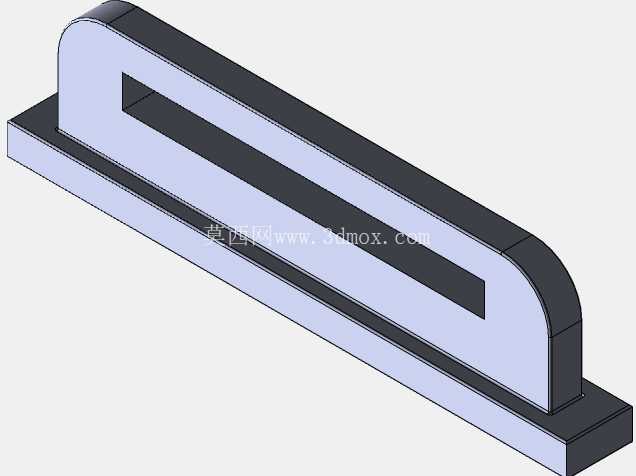

从结构组成来看，这套传动单元包含固定安装基座、偏心曲柄、传动连杆、滑动导向座、执行滑块几个核心部分。固定基座作为整个机构的安装基准，底部预留了标准化的安装孔位，可直接通过螺栓固定在设备的安装台面上，安装时需要保证基座的导轨面与设备的执行方向平行，避免滑块运行过程中出现卡滞、偏磨的问题。偏心曲柄的回转中心与曲柄销的中心距决定了滑块的最大行程，设计时可根据实际工况的行程需求调整偏心距，需要注意的是偏心距越大，曲柄转动时产生的动不平衡量就越高，高速运行场景下需要额外做曲柄的动平衡处理，避免设备运行时出现过大振动。传动连杆作为连接曲柄与滑块的中间传力部件，两端分别通过铰接副与曲柄销、滑块铰接，铰接位置采用间隙配合的轴孔结构，配合面需要预留润滑脂加注空间，长期运行时可定期补充润滑，降低铰接位置的磨损量，延长结构使用寿命。滑动导向座与基座为一体化设计，导向槽的截面尺寸与滑块的外形尺寸采用小间隙配合，导向槽的长度需要覆盖滑块的全行程范围，保证滑块在整个运动过程中都有足够的导向支撑，避免出现悬臂受力导致的运动卡顿。

设计这类曲柄滑块结构时，首先要明确实际工况的行程需求、负载大小、运行速度三个核心参数。行程确定后即可反推曲柄的偏心距，同时要核算连杆的长度，连杆长度与曲柄偏心距的比值通常控制在3-5之间，比值过小会导致滑块运动过程中的侧向分力过大，加剧导向槽的磨损，比值过大则会造成整体结构尺寸冗余，浪费安装空间。受力核算环节，要根据滑块端的最大负载，反推曲柄销、连杆铰接孔、导向槽接触面的受力大小，选择对应强度的材料，通常这类轻载演示类结构可采用工程塑料或铝合金加工，重载工业场景则需要选用45号钢或合金结构钢，关键铰接位置可加装耐磨衬套，降低维护频率。安装边界方面，这套结构的整体安装尺寸以基座的底面为安装基准，横向尺寸需要覆盖曲柄回转的最大直径范围，避免曲柄转动时与周边设备部件发生干涉，纵向尺寸需要预留滑块伸出的最大行程空间，安装时要保证曲柄回转中心与滑块导向面的平行度公差控制在0.1mm以内，铰接轴的轴向窜动量控制在0.05mm以内，才能保证机构运行顺畅无卡滞。

这套带运动演示的结构，可直接用于设备前期的方案验证，通过模拟运行观察滑块的运动速度变化、行程位置是否符合工况需求，也可作为教学演示模型，直观展示旋转运动与直线运动的转换过程，帮助设计人员快速理解曲柄滑块的运动逻辑。实际应用中，还可根据需求在滑块端加装不同的执行部件，比如冲压头、送料推板、夹紧机构等，拓展结构的适用场景，需要注意的是当滑块端承受垂直于运动方向的侧向负载时，需要额外加装辅助导向结构，避免导向槽受力不均出现局部磨损过快的问题。
