迷你便携挂扣式强光照明手电筒结构设计

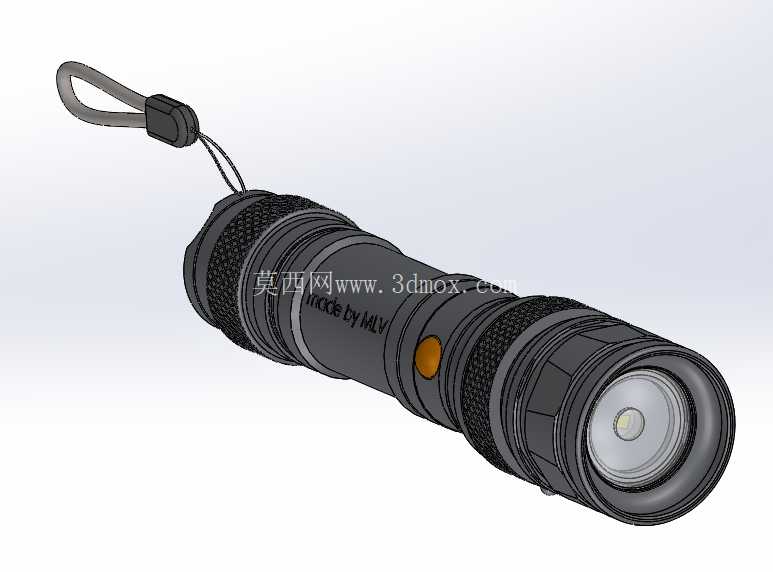

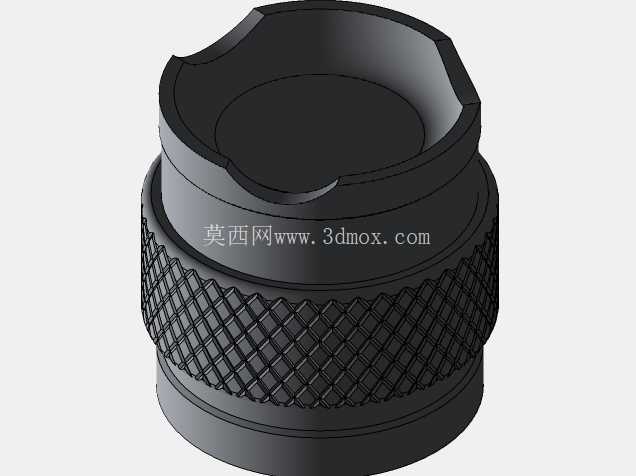

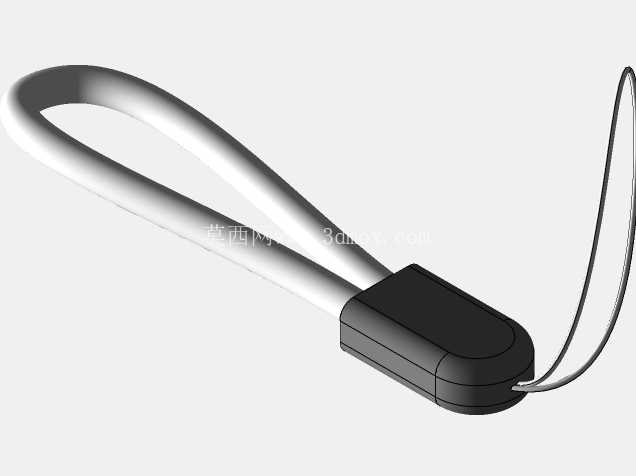

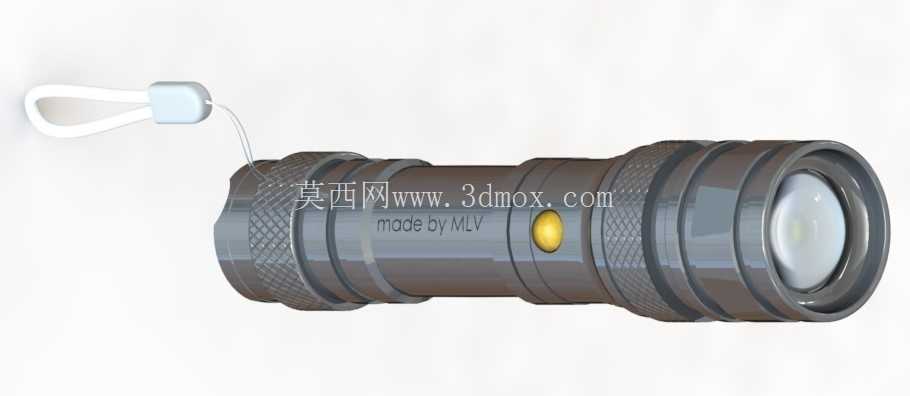

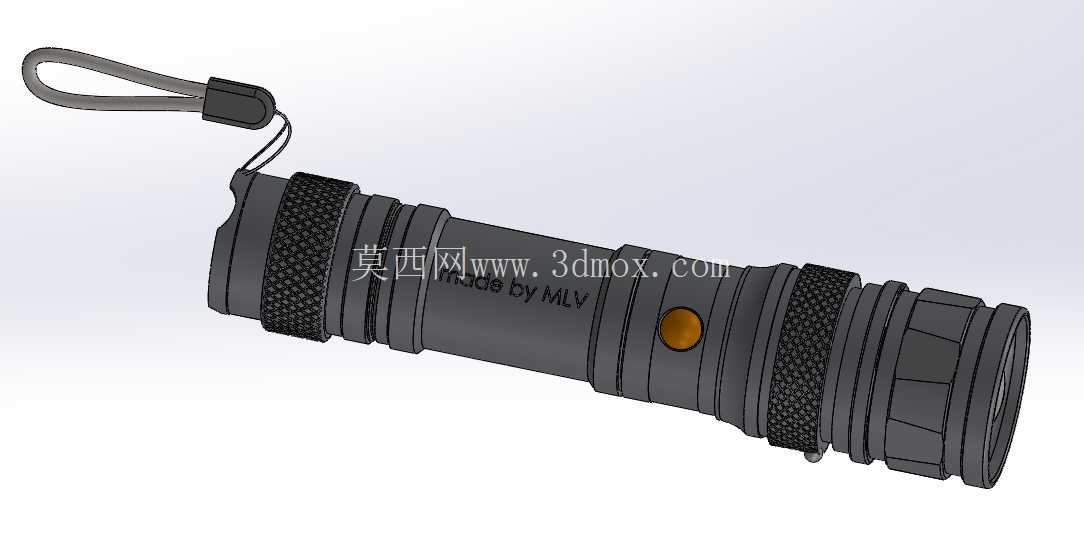

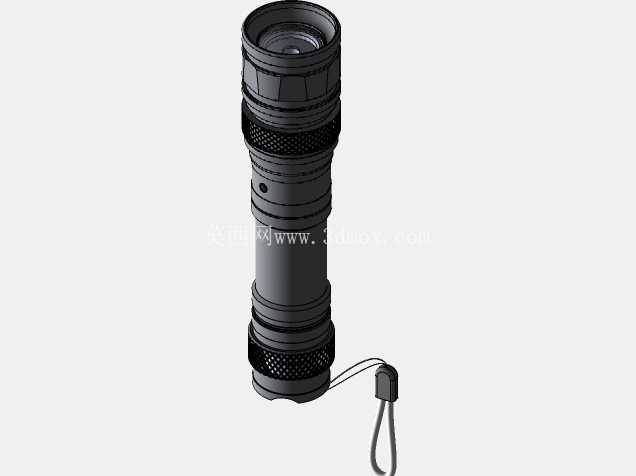

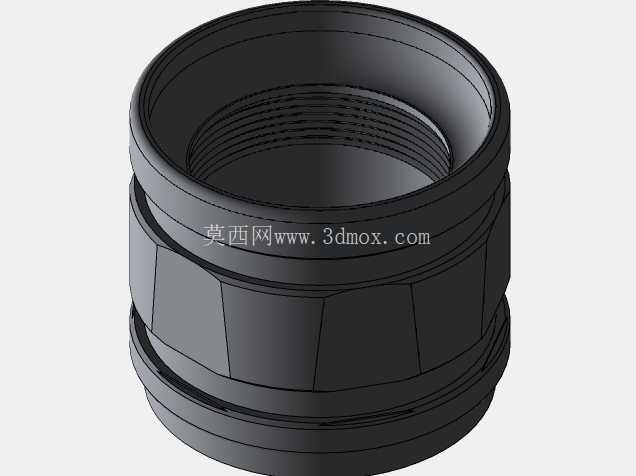

　　这款小型手持照明设备的结构设计，首先围绕户外随身应急、日常检修辅助的核心使用场景展开，在做整体结构排布时，最先敲定的是筒身的握持直径，参考成年人单手握持的舒适尺寸区间，将筒身主体直径控制在28mm范围内，搭配筒身中段的滚花纹理处理，既能够提升湿手操作时的摩擦力，避免滑脱，也能在装配环节增加筒身各段螺纹旋合时的受力点，方便工装夹持完成组装。筒身尾部设计的一体化挂扣结构，没有采用额外附加挂环的拼接方案，而是通过软胶材质一体成型出挂扣环，挂扣的开合间隙控制在3mm，既能够顺利挂入背包织带、钥匙环等随身挂载点，也不会因为间隙过大导致挂载后轻易脱落，挂扣与筒身尾部的连接段做了1.5mm的圆角过渡，避免长期弯折后出现应力断裂的问题。灯头部分的结构做了三层阶梯式设计，最外层是防护圈，采用硬质金属材质，高出镜片表面1.2mm，当手电筒意外跌落、灯头朝下接触地面时，防护圈会先承接冲击力，避免玻璃镜片直接磕碰碎裂；中间层是调焦环的防滑齿结构，齿距控制在1.5mm，单指拨动时能够获得足够的阻尼反馈，不会出现调焦打滑的情况；最内层是灯珠安装座，采用导热铝合金材质，灯珠工作时产生的热量能够通过安装座快速传导到筒身金属外壳散出，避免长时间高亮工作时灯珠光衰过快。

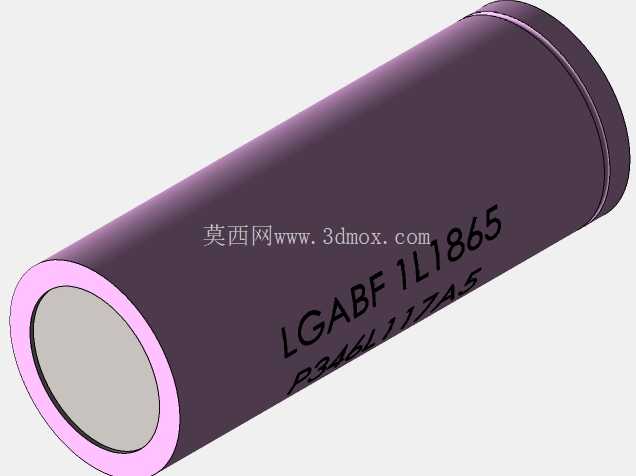

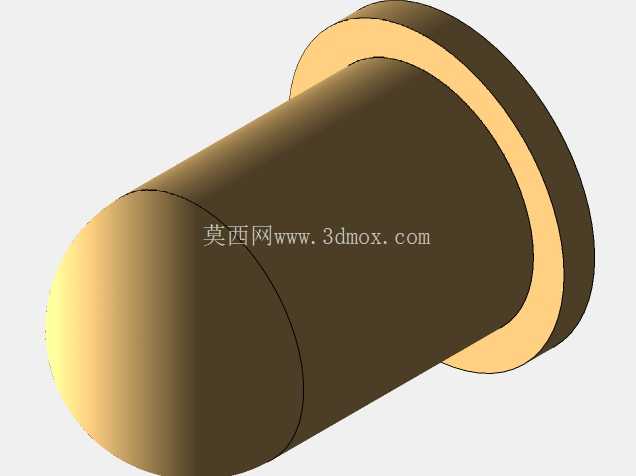

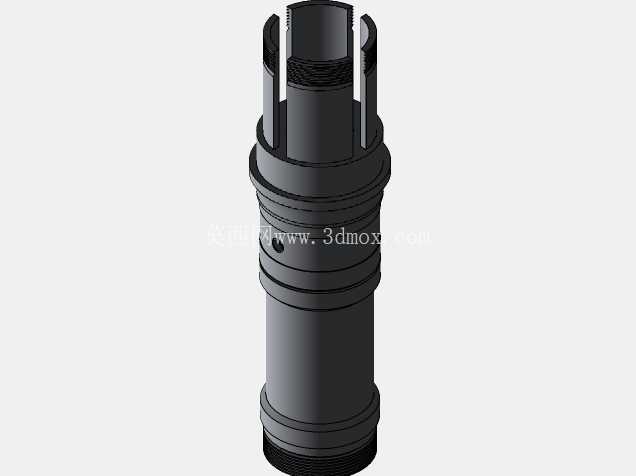

　　筒身侧面的开关按键做了内凹式设计，按键表面比筒身外圆低0.8mm，能够避免放在口袋、背包中时被其他物品挤压误触，按键周边做了黄色的标识圈，在光线昏暗的环境下也能够快速定位开关位置，按键的触发行程设置在1.2mm，按压力度控制在5N左右，既不会因为力度太轻容易误触，也不会因为按压力度过大导致操作疲劳。在内部结构的排布上，电池仓的尺寸适配单节18650锂电池，仓壁做了0.3mm的凸筋设计，电池装入后不会在仓内晃动，电池正负极的接触端采用弹簧式触点，能够抵消电池长度的公差，同时在跌落时起到缓冲作用，避免接触不良导致的断电问题。

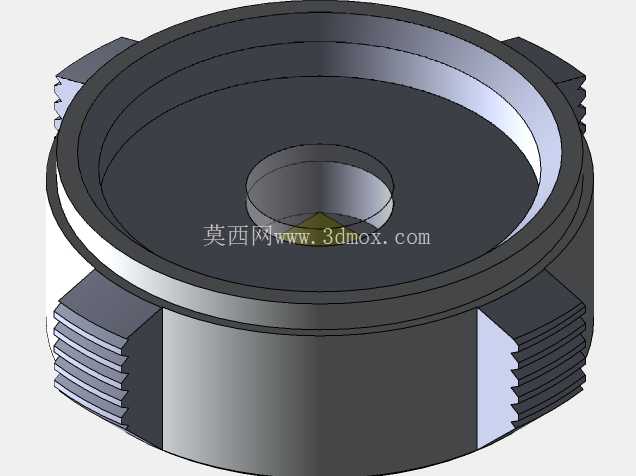

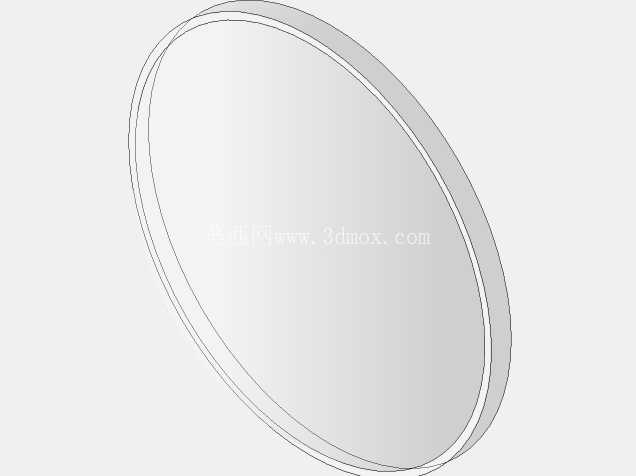

　　筒身各段的连接采用细牙螺纹结构，螺距0.75mm，旋合后配合端面的防水胶圈，能够实现IPX4级别的防水能力，应对日常雨天使用、意外泼溅的场景完全足够，螺纹部分做了氧化处理，长期拆装也不会出现螺纹滑牙的问题。灯头的镜片采用钢化玻璃材质，透光率达到92%以上，镜片与灯头壳体之间垫有硅胶密封圈，既能够固定镜片避免晃动，也能起到防水防尘的作用。反光杯采用铝合金旋压成型，内壁做了真空镀铝处理，反光效率能够达到95%以上，聚光状态下的照射距离可以达到100米以上，旋动调焦环时，反光杯沿轴向移动，能够在聚光远射和泛光近照之间平滑切换，满足不同场景的照明需求，比如户外走夜路时用聚光模式查看远处路况，检修设备时用泛光模式照亮更大的作业区域。

　　在做整体装配公差设计时，筒身各段的同轴度公差控制在0.05mm以内，装配完成后灯头、筒身、尾部不会出现错位偏心的情况，既保证了外观的整体性，也能够让内部的电池、电路组件保持在同一轴线上，避免因为偏心导致的接触不良。筒身表面采用硬质阳极氧化处理，硬度达到HV300以上，日常使用中不容易被钥匙等硬物刮出划痕，能够长期保持外观的完整性。挂扣部分的软胶材质选用邵氏硬度60A的TPU材料，既具备足够的韧性，反复弯折不会断裂，也有一定的硬度，挂载后不会因为软塌导致手电筒随意晃动。开关按键的材质采用硅胶材质，表面做了磨砂处理，手指接触时不会打滑，按键内部的导电触点采用铜片镀银工艺，接触电阻小，长期使用也不会出现氧化导致的按键失灵问题。电路部分的恒流驱动设计，能够在电池电压下降的过程中保持亮度稳定，不会随着电池电量降低出现亮度逐渐变暗的情况，同时带有低压保护功能，当电池电压降到2.8V时会自动切断输出，避免电池过放损坏。
