摆线式精密减速传动组件结构设计

项目分类:齿轮 发布时间:2024-12-23 ID:864082
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计
  • 摆线式精密减速传动组件结构设计

  摆线齿轮传动组件作为小体积大减速比传动场景的核心部件,常被应用在对安装空间有严格限制、同时对传动回差有较高要求的工业场景中,比如小型伺服执行机构末端、精密回转工作台驱动端、便携自动化设备的动力传输链路里,这类传动结构相比常规渐开线齿轮减速,能在同等减速比下把轴向尺寸压缩近三分之一,同时多齿啮合的特性让整体承载能力更强,运行过程中的传动平稳性也更优,适合频繁正反转的工况使用。

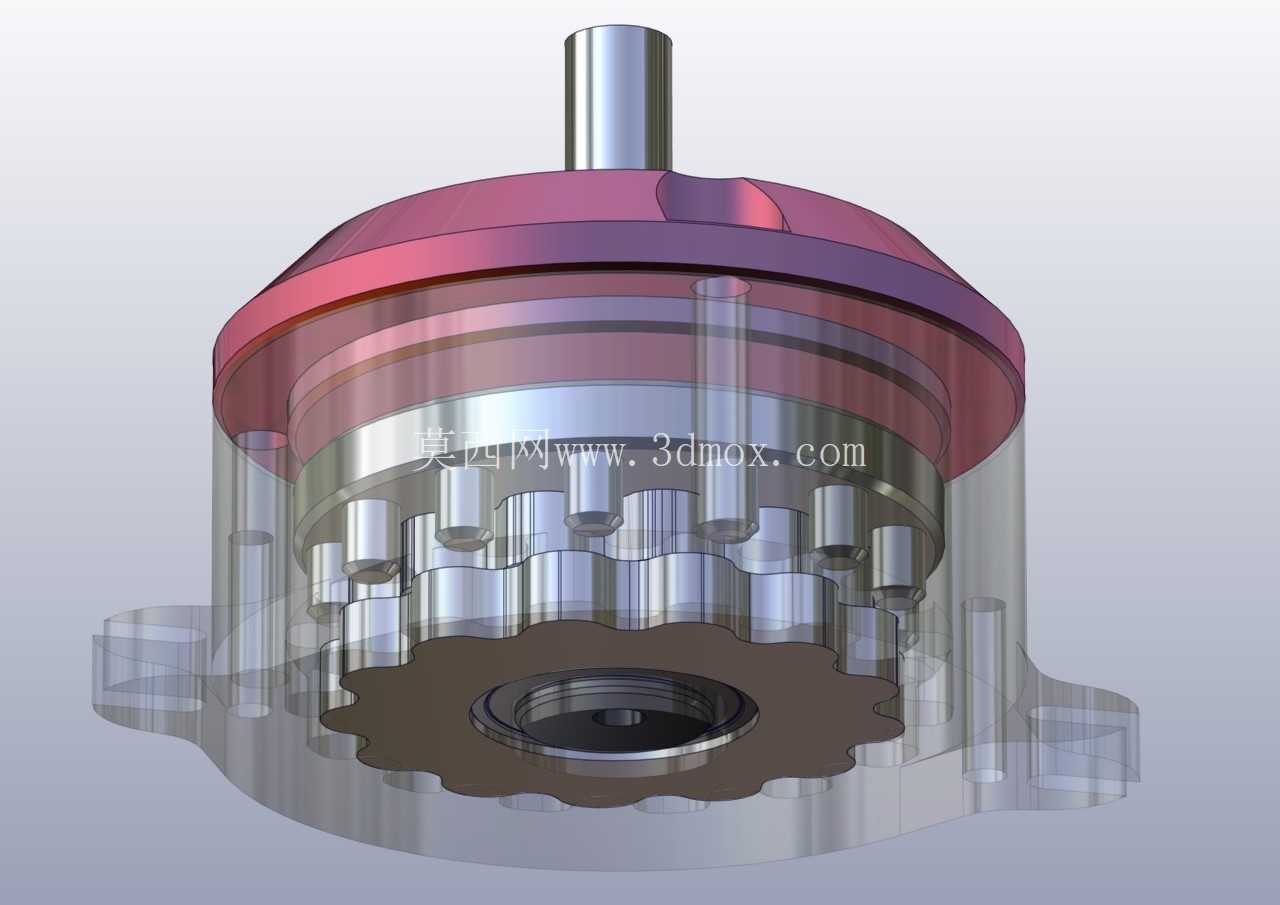

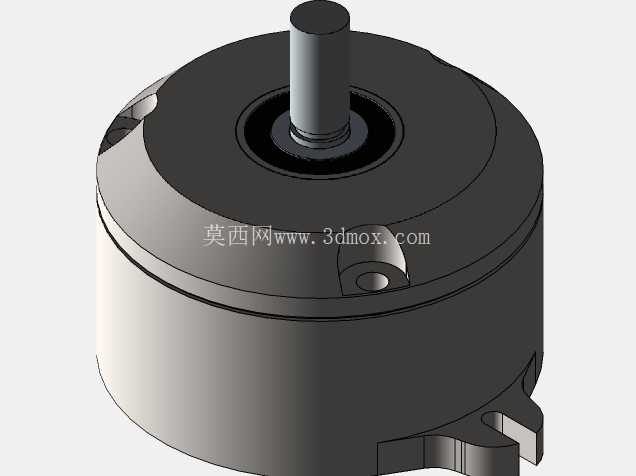

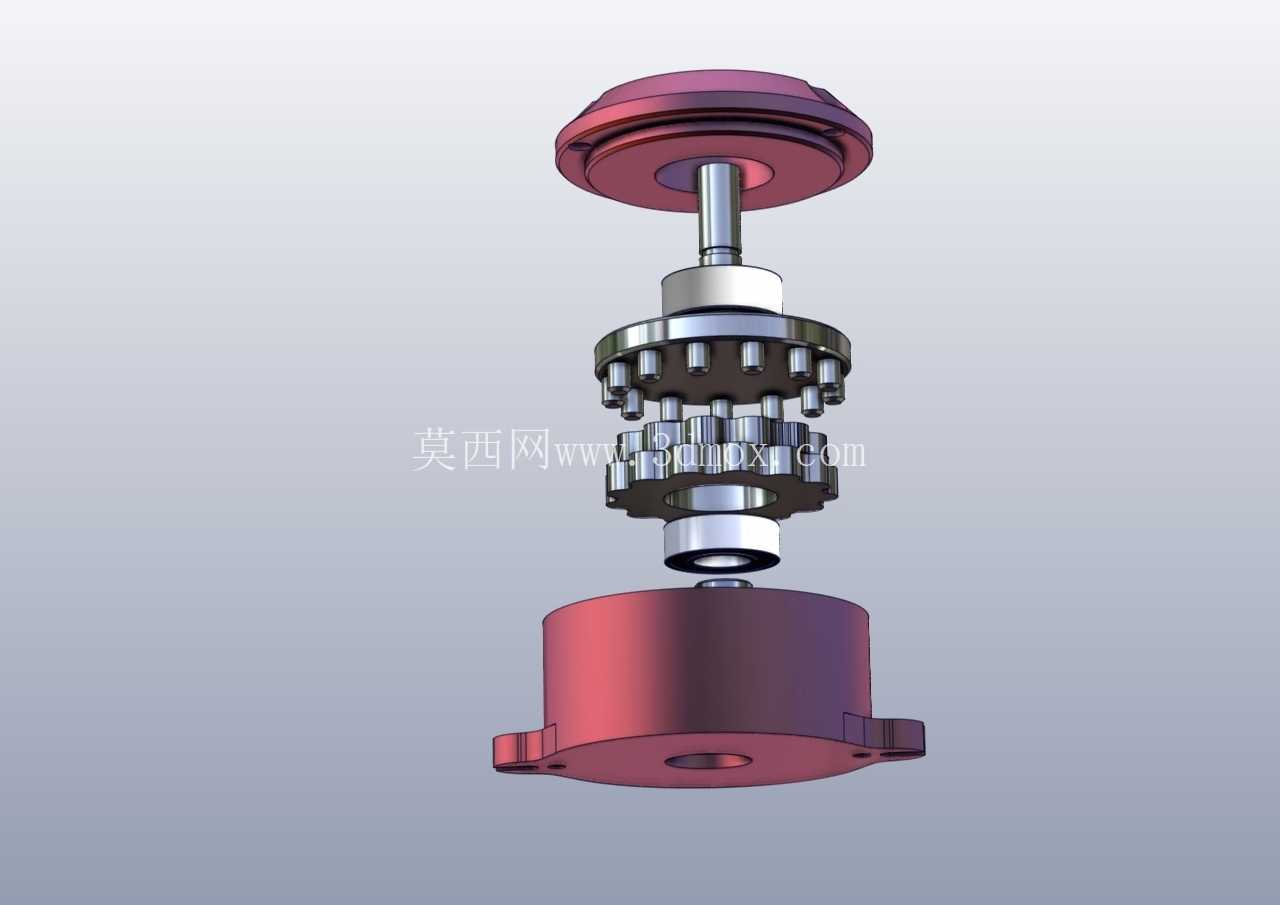

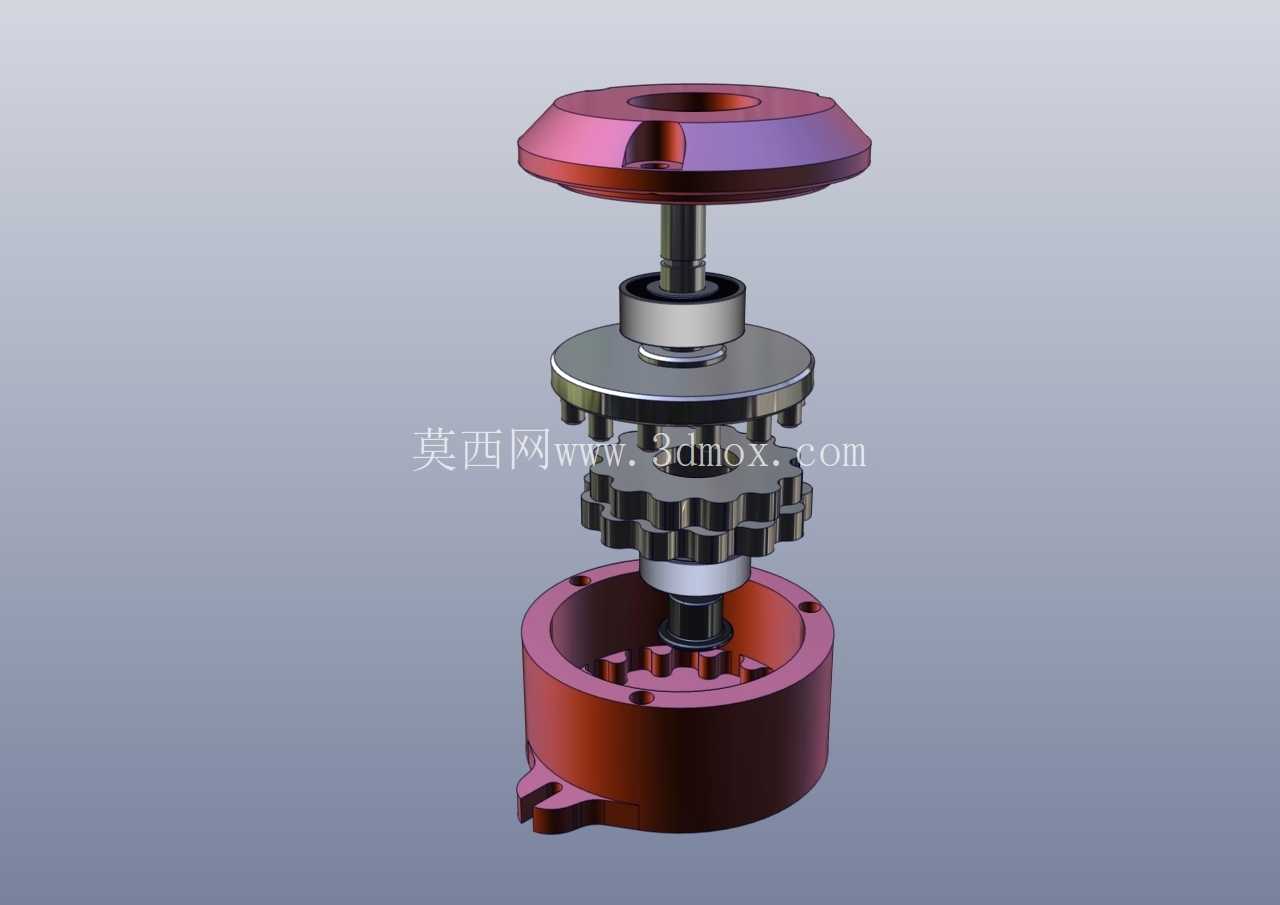

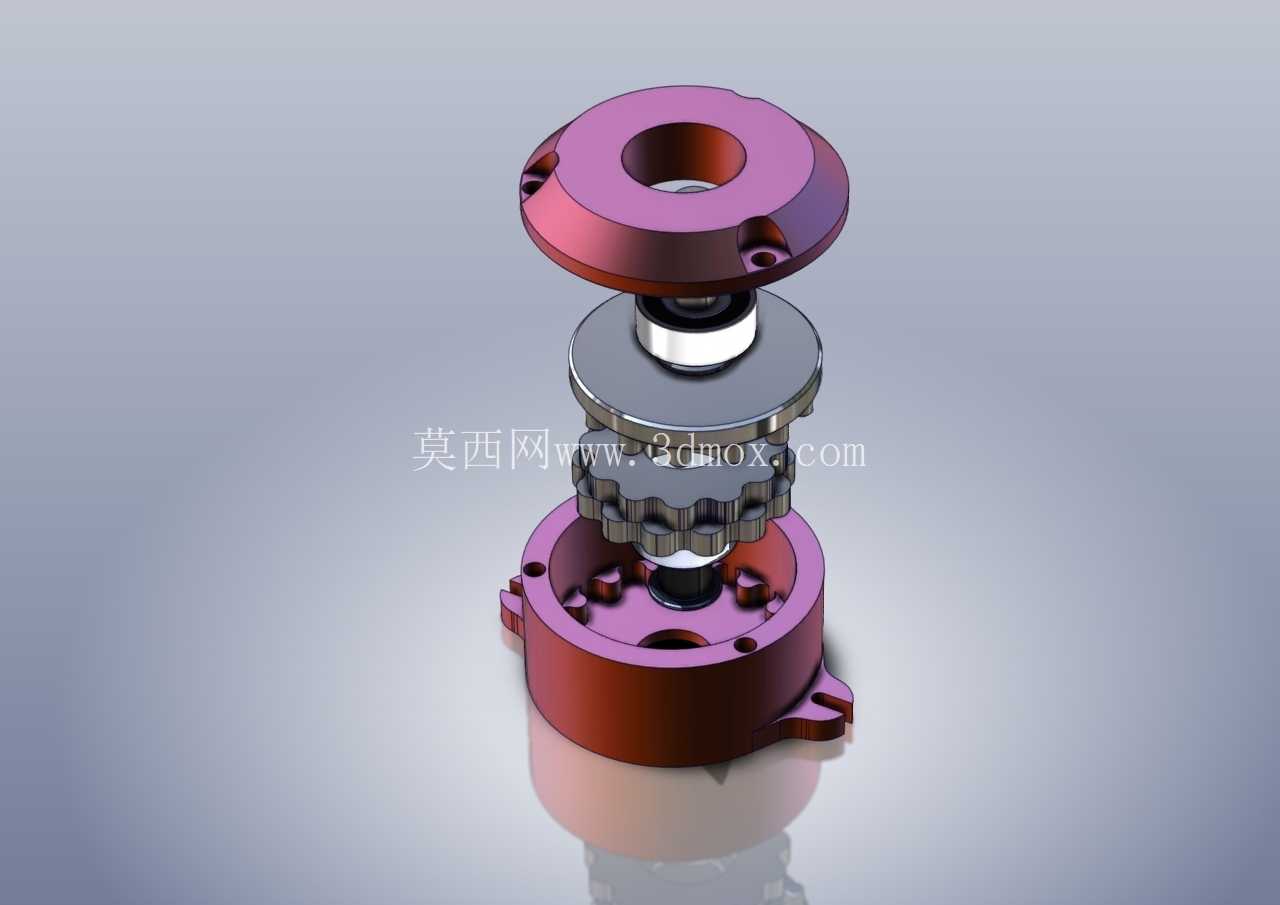

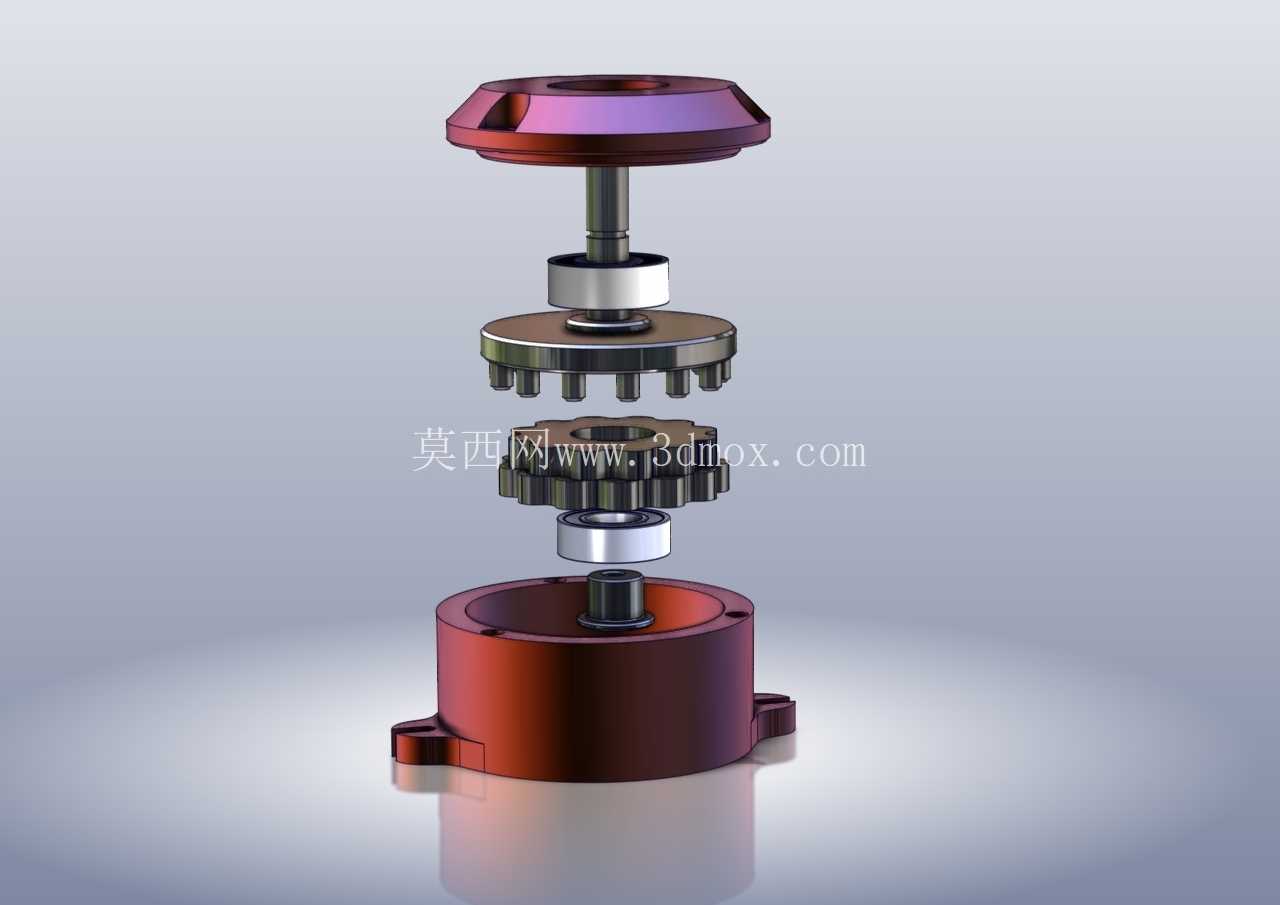

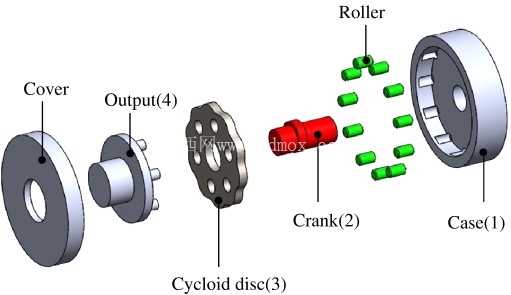

  从结构设计逻辑来看,这套摆线传动组件采用分层堆叠的装配思路,最上端的端盖集成了安装定位凸台与轴承位,端盖上预留的沉头安装孔可以直接通过螺栓与外部设备的安装基座固定,凸台的外圆尺寸与配合公差需要匹配外部安装孔的精度要求,保证装配后整体的同轴度误差控制在允许范围内,避免运行过程中出现偏磨导致的噪音与寿命衰减。中间层依次布置了摆线轮、偏心轴承与输出轴结构,摆线轮的齿形经过修形处理,在保证与针齿壳啮合顺畅的前提下,尽可能减小啮合间隙,降低传动回差,偏心轴承的选型需要兼顾径向承载能力与高速运转下的温升控制,因为摆线传动运行过程中偏心部件会产生周期性的径向力,轴承的额定动载荷需要留有足够的安全余量,避免长期运行出现早期点蚀失效。下端的壳体集成了针齿销安装位与输出端的轴承支撑结构,壳体侧面预留的安装耳可以实现组件的侧面固定,适配不同安装方向的设备需求,壳体内部的储油空间可以填充润滑脂,为啮合齿面与轴承提供长期润滑,减少日常维护频次。

  在实际加工实现层面,这类组件的核心零件可以通过CNC铣床与车床配合完成加工,基体采用常用的中碳钢材即可满足强度要求,加工过程中需要重点控制摆线轮的齿形精度、各零件的同轴度以及轴承位的尺寸公差,摆线轮的齿形加工需要保证等分精度,否则会出现啮合卡滞、传动不均匀的问题;端盖与壳体的配合止口需要采用过渡配合,保证装配后整体的连接刚性,避免负载下出现连接错位。安装边界方面,这套组件整体为圆柱类堆叠结构,径向最大尺寸为下端壳体的外圆直径,轴向总尺寸为端盖顶面到壳体底面的距离,安装时需要预留足够的径向空间避让壳体上的安装耳与固定螺栓,输入端与输出端的轴伸尺寸需要匹配对接的动力源与负载接口,轴上的键槽规格需要根据传递扭矩的大小做对应选型,保证扭矩传递过程中不会出现键连接失效。

  从实际使用的功能特性来看,这套摆线齿轮组件可以实现稳定的减速增扭作用,输入的高速旋转经过偏心结构带动摆线轮做平面运动,通过齿差啮合将动力传递到输出端,传动过程中多齿同时啮合的特性让组件具备一定的抗冲击能力,即使在瞬时过载的工况下也不容易出现断齿问题,相比普通行星齿轮减速,摆线结构的传动效率在合理的润滑条件下可以保持在较高水平,同时运行噪音更低,适合对噪音控制有要求的室内设备使用。在结构设计过程中,还需要考虑零件的加工工艺性,比如壳体上的针齿销孔需要保证深度一致,避免针齿销安装后出现高低差导致摆线轮运行卡滞;端盖上的密封槽结构可以加装密封圈,防止内部润滑脂泄漏同时阻挡外部粉尘进入内部,提升组件在多粉尘工况下的使用寿命。各零件的边角位置都做了倒角处理,既可以去除加工毛刺避免装配时割伤操作人员,也能引导零件顺利装配,减少装配过程中的卡滞问题。
