硬质合金圆锯片切割刀具结构设计

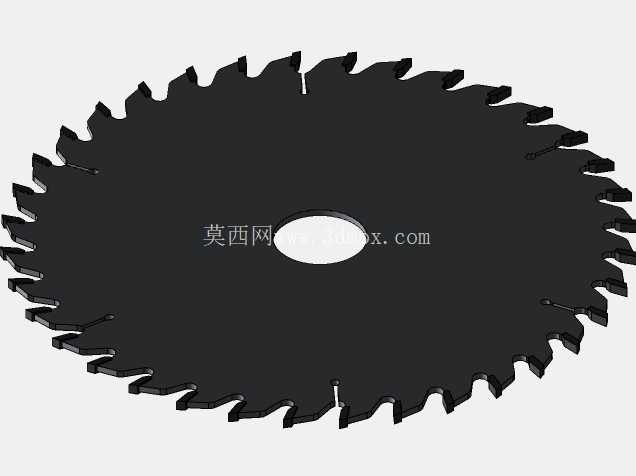

　　在金属切削、建材加工、木材开料等多个生产场景中，圆锯片都是核心执行切削作业的易耗配件，这款硬质合金齿圆锯片的结构设计，完全围绕连续切削工况下的受力平衡、排屑顺畅、安装适配三个核心需求展开，没有多余的装饰性结构，所有几何特征都服务于实际切削作业。从结构布局来看，锯片整体为薄圆盘构型，中心设置标准安装定位孔，该孔的尺寸公差严格匹配市面主流台锯、手持切割机、型材切割机的主轴安装尺寸，安装时可直接穿过设备主轴，通过法兰盘压紧实现周向与轴向定位，无需额外定制转接配件，适配性覆盖绝大多数常规切割设备的装夹边界。锯片本体采用高强度合金钢材作为基体，基体厚度控制在合理区间，既保证高速旋转时的整体刚性，避免切削过程中出现偏摆震颤导致切面不平整，又能尽可能减少切削过程中的材料损耗，降低切割阻力。圆周方向均匀排布的切削齿采用错齿排布设计，相邻齿的切削角度存在细微差异，这种排布方式可以在切削时让每个齿承担不同方向的切削载荷，避免连续同向切削导致的齿部受力集中崩损，同时错齿结构能在切削过程中自然形成排屑间隙，切割产生的切屑可以顺着齿间缝隙及时排出，不会卡在齿槽内摩擦锯片基体造成过热退火。

　　齿尖部分采用硬质合金材质焊接固定，相比普通高速钢齿部，硬质合金的红硬性更好，在高速切削产生高温的工况下依然能保持刃口硬度，长时间连续作业也不会出现刃口快速磨钝的问题，针对不同切割材料的特性，齿部的前角、后角都做了针对性优化，切割金属材料时刃口角度偏钝以抗冲击，切割木质、塑料材料时刃口角度偏锋利以保证切面光洁。设计过程中对锯片的动平衡做了严格校核，每个齿的重量差控制在极小范围内，高速旋转时不会产生偏心振动，既可以延长设备主轴轴承的使用寿命，也能保证切割面的平面度，减少后续打磨工序的工作量。

　　锯片的外径尺寸覆盖常规切割作业的常用切深需求，安装时需要注意配合法兰盘的压紧面必须平整，压紧后要手动盘动锯片确认无偏摆再启动设备，作业时需要根据切割材料的材质匹配对应的进给速度，硬质合金齿虽然硬度高但脆性较大，过大的冲击载荷依然会造成齿部崩缺。在实际生产场景中，这类锯片可以完成实心型材、管材、板材的定长切割作业，在钢结构加工车间、家具生产厂、建材装修施工现场都有广泛应用，相比砂轮切割片，这款合金锯片的切割精度更高，切口毛刺少，使用寿命是普通砂轮片的数十倍，长期使用的综合成本更低。锯片基体上预留的细微伸缩缝结构，可以在高速切削发热时释放基体的热膨胀应力，避免锯片因为热胀冷缩出现变形翘曲，保证长时间连续作业的尺寸稳定性。

　　齿部的刃磨可以在专用锯片磨齿机上完成，多次刃磨后依然可以保持切削性能，进一步降低使用成本。设计时充分考虑了不同工况的使用需求，齿距的设置兼顾了切削效率和排屑效果，粗齿版本适合大切深、软材质的快速切割，细齿版本适合薄壁型材、硬材质的精密切割，避免切屑过厚卡齿或者齿过密导致排屑不畅烧片。安装边界方面，除了中心孔的直径匹配，锯片的最大旋转线速度也做了明确限定，使用时不能超过设备标注的最高转速，防止离心力过大导致锯片碎裂引发安全事故。整体结构没有复杂的异形特征，三维建模过程中通过圆周阵列即可完成齿部的排布，基体的平面度、齿部的角度公差都可以在建模时通过参数化设置直接控制，后续生成工程图时可以直接导出各部位的尺寸公差、形位公差要求，直接对接生产加工环节，不需要额外做过多的结构调整。
