外啮合齿轮式润滑油输送泵结构设计

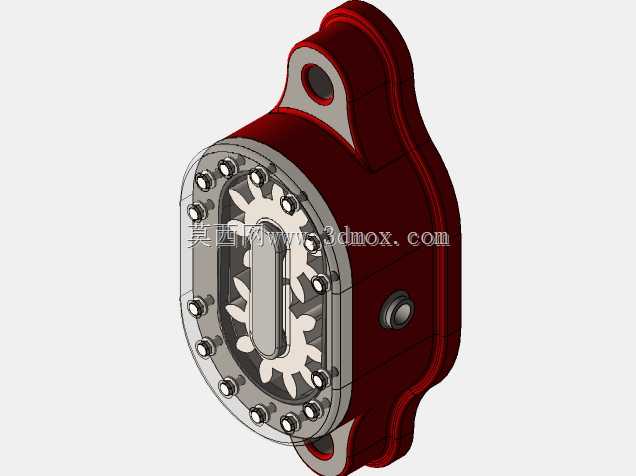

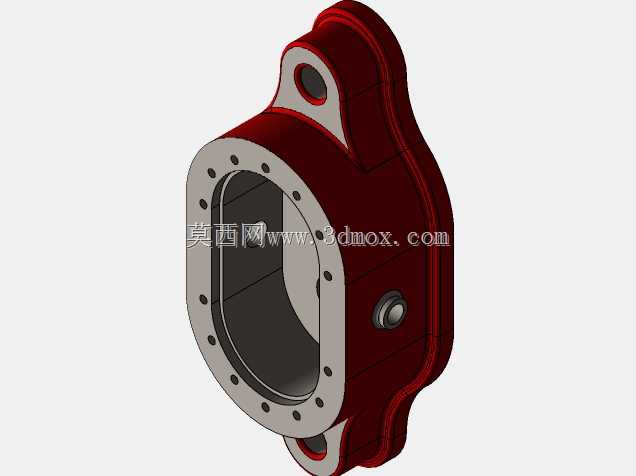

　　这款外啮合齿轮泵的结构设计，首先要考虑的是润滑系统的实际工况适配，在机床主轴箱、内燃机润滑回路、小型液压站的低压供油场景里，这类泵的核心作用是建立稳定的低压油流，把润滑油或者低压液压油持续输送到需要润滑、冷却的摩擦副位置，不需要过高的输出压力，但对流量脉动的控制、容积效率的稳定性有明确要求。从结构布局来看，泵体采用分体式壳体设计，一侧为铸钢材质的承载壳体，集成了安装吊耳结构，另一侧为透明端盖，这种设计一方面方便日常运维时直接观察内部齿轮的啮合状态、油液清洁度，不用拆解泵体就能初步判断是否存在齿面磨损、杂质卡滞的问题，另一方面透明端盖配合周向均匀布置的内六角紧固螺栓，能保证壳体结合面的密封压力均匀分布，避免低压工况下出现渗漏。

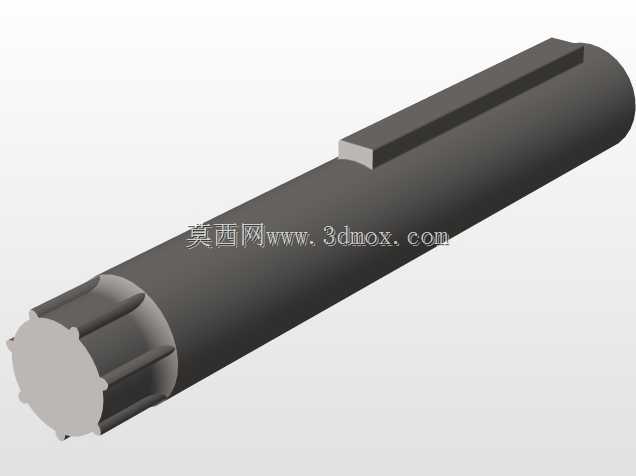

　　内部的一对渐开线直齿圆柱齿轮是核心工作部件，主动齿轮通过伸出轴端连接外部动力，从动齿轮通过固定在壳体上的销轴支撑，齿轮和壳体内腔、端盖之间的间隙控制在0.02-0.05mm区间，这个间隙范围既能保证齿轮转动时不会和壳体、端盖发生刮蹭，又能把内泄漏控制在合理范围，保证容积效率满足低压供油的需求。进出油口的位置设计在齿轮脱开啮合和进入啮合的对应腔体位置，当齿轮转动时，脱开啮合侧的腔体容积增大形成负压，把油液从进油口吸入，随着齿轮齿槽的转动，油液被带到另一侧进入啮合的腔体，轮齿进入啮合时齿槽间的容积减小，就把油液从出油口挤压出去，整个工作过程没有复杂的配流结构，靠齿轮啮合的容积变化就能完成连续吸排油，结构可靠性很高。安装边界上，

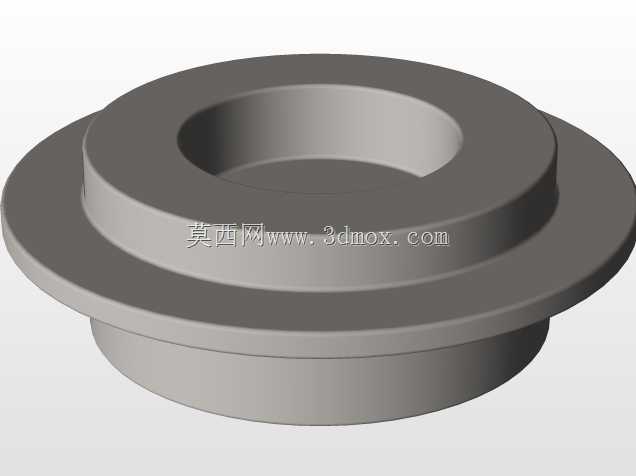

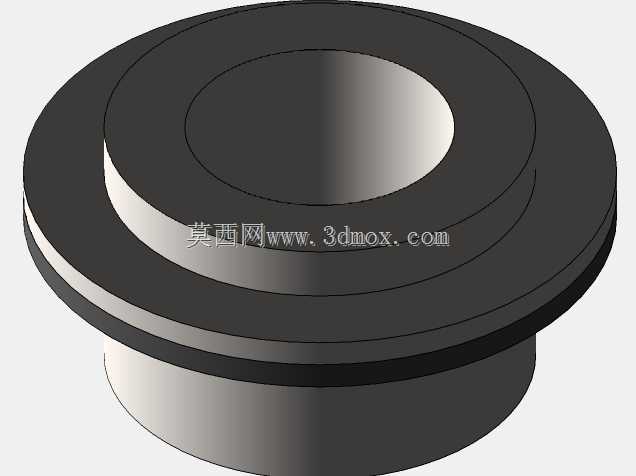

　　壳体上方的吊耳集成了安装通孔，孔内做了衬套镶嵌处理，避免长期安装振动导致孔位磨损，安装时可以通过这个通孔配合螺栓把泵体固定在设备的安装支架上，轴伸端的尺寸适配标准的联轴器连接，可以直接和电机或者设备的动力输出轴对接，不需要额外做转接结构。设计过程中还要考虑困油现象的卸荷处理，在端盖对应的齿轮啮合位置开了卸荷槽，把困油区域的高压油引导到出油侧，避免齿轮转动时出现额外的径向力负载，降低轴承和齿轮齿面的磨损速度。齿形参数选择上采用了20度压力角的标准渐开线齿形，加工工艺性好，用普通滚齿设备就能完成加工，不需要定制特殊刀具，适合批量生产。壳体的流道做了圆角过渡处理，避免油液流动时出现直角区域的涡流损失，降低油液流动的阻力，

　　同时也能减少杂质在直角区域沉积的概率。齿轮的轴向定位靠端盖和壳体的台阶面实现，不需要额外的轴向固定零件，简化了装配流程，拆解维护时只需要松开周向的紧固螺栓，就能取下透明端盖，直接检查齿轮、销轴的磨损情况，更换易损件的时候不需要把整个泵体从安装支架上拆下来，运维效率很高。在实际选型适配的时候，要注意这款泵的适用介质是粘度在10-500cSt的矿物油，不适合输送含有固体颗粒的介质，也不适合输送高挥发性、低闪点的液体，因为齿轮啮合的间隙很小，固体颗粒会导致齿面刮伤、卡滞，挥发性介质容易在吸油侧出现气蚀，影响泵的流量稳定性。泵体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是铸造工艺的要求，减少铸造应力集中，另一方面也能避免安装运维过程中出现磕碰划伤的问题。销轴和壳体的配合采用过盈配合，保证从动齿轮转动时销轴不会出现跟转的情况，销轴和从动齿轮内孔之间有润滑油槽，工作时会有少量油液进入配合面形成润滑，避免从动齿轮和销轴之间出现干摩擦。
