工业级深沟球滚动轴承结构设计

　　在各类需要实现轴类零件旋转支撑的机械结构中，滚动轴承是应用覆盖范围极广的基础零部件，从日常民用的家电转轴、代步车轮毂，到工业场景的输送机辊筒、机床主轴、电机输出端、减速器传动位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴的同时，将轴运转过程中的摩擦系数控制在较低水平，减少动力传递过程中的能量损耗，同时约束轴的轴向与径向窜动，保证轴上安装的齿轮、带轮、叶轮等零件始终处于预设的工作位置，避免因轴系偏移引发的传动卡顿、零件磨损加剧、设备振动超标等问题。

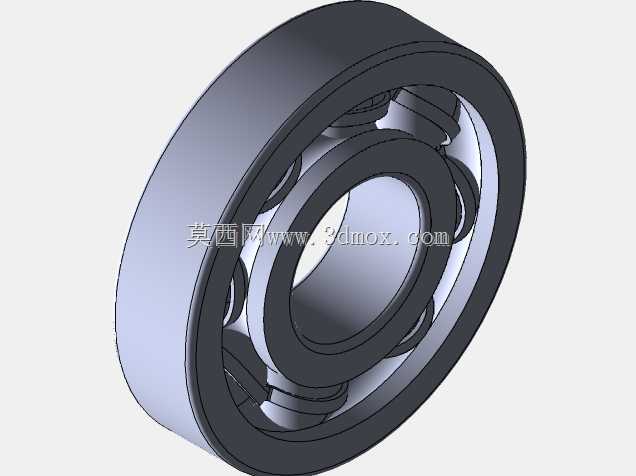

　　这款滚珠轴承的设计围绕径向承载为主、兼顾少量轴向载荷的使用需求展开，整体采用经典的深沟球结构布局，由内圈、外圈、滚动钢球、保持架四个核心部分组成。设计过程中首先要匹配安装轴的轴径与轴承座的安装孔径，确定内圈的内径尺寸、外圈的外径尺寸以及轴承的整体宽度，这三个参数是安装边界的核心，直接决定了该轴承能否适配现有轴系的安装空间，内圈与轴采用过盈配合实现周向固定，随轴同步旋转，外圈与轴承座孔采用过渡或间隙配合，起到固定支撑的作用，安装时需要预留合适的配合公差，过盈量过大会导致轴承装配后内部游隙过小，运转时发热严重，过盈量不足则会出现内圈跑圈、外圈打滑的问题，加速配合面的磨损。

　　滚道的设计是轴承性能的核心，内圈外侧与外圈内侧的弧形滚道曲率需要与滚动钢球的曲率精准匹配，滚道的深度既要保证钢球有足够的接触面积承载径向载荷，也要预留合理的轴向偏移余量，允许轴系在受热伸长或安装存在少量同轴度误差时，轴承仍能正常运转，不会出现卡滞。滚动钢球的数量与直径需要根据额定载荷需求计算确定，钢球直径越大、数量越多，轴承的额定动载荷就越高，能承受的运转负载越大，但钢球数量过多会挤占保持架的安装空间，同时增加轴承运转时的滚动摩擦阻力，需要在承载能力与运转灵活性之间找到平衡。

　　保持架的作用是将相邻的滚动钢球均匀分隔开，避免钢球在运转过程中直接接触产生额外摩擦与磨损，同时引导钢球在滚道内正常循环滚动，设计时需要保证保持架的兜孔间隙合理，既不会卡滞钢球的滚动，也不会让钢球出现过大的窜动，保持架的材质通常根据使用场景选择，常规工况下采用冲压钢板保持架即可满足强度与成本需求，高速或低噪音场景则可以选用工程塑料保持架，降低运转时的振动与噪音。

　　在实际选型应用中，需要根据轴系的转速、负载大小、工作温度、安装对中精度等参数选择对应规格的轴承，高转速场景需要优先选择精度等级更高、游隙合适的轴承，重负载场景则需要选择滚道接触应力更高、钢球尺寸更大的型号，安装过程中需要避免直接敲击轴承的滚动体与保持架，采用热装或专用工装压装的方式，保证装配力均匀作用在对应的套圈上，装配完成后需要加注适配的润滑脂或润滑油，在滚道与钢球表面形成油膜，减少金属直接接触带来的磨损，同时起到密封防尘、降温散热的作用，延长轴承的整体使用寿命。

　　从三维建模的角度来看，这类标准件的建模需要严格遵循对应标准的尺寸参数，保证滚道曲率、倒角尺寸、安装定位面的形位公差符合实际生产要求，建模时可以先通过旋转特征生成内圈与外圈的基础轮廓，再通过圆周阵列完成所有钢球的排布，最后绘制保持架的兜孔与整体结构，建模过程中需要注意各零件之间的装配间隙，模拟实际装配状态下的游隙，避免出现干涉问题，为后续的装配模拟、工程图生成、有限元受力分析提供准确的模型基础。
