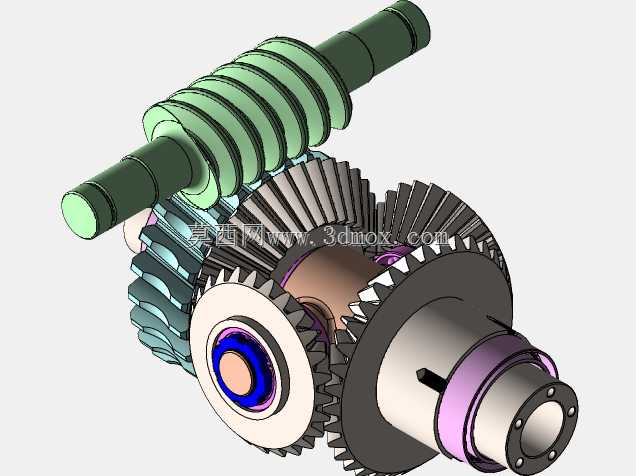

这套差速齿轮箱结构,核心服务于乘用车辆的后驱传动链路,日常工况下承接发动机输出端传递来的扭矩,通过蜗轮蜗杆副完成第一级减速增扭后,再经由锥齿轮差速结构将动力拆分传递至两侧后轮,既可以保证车辆直线行驶时两侧车轮转速同步输出,也能在转弯工况下自动调整两侧车轮的转速差,避免轮胎出现拖滑、异常磨损的问题,是后驱车型传动系统里不可或缺的核心传动部件。

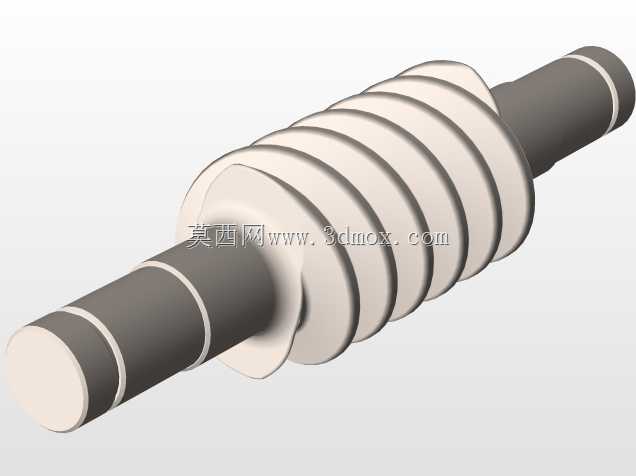

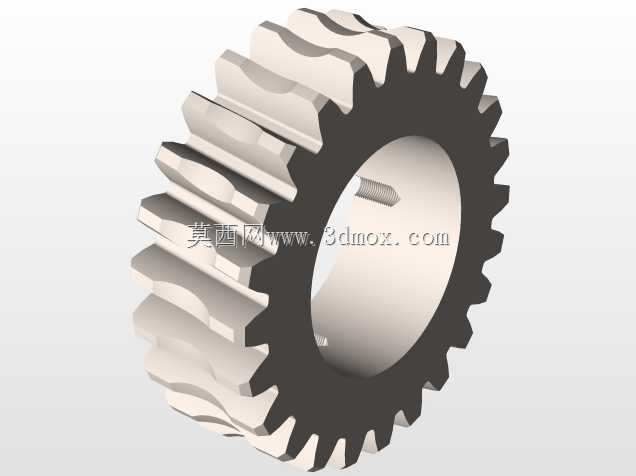

从结构设计逻辑来看,输入端采用的是多头蜗轮搭配渐开线圆柱斜齿的组合,蜗杆轴两端预留了标准轴承安装位,轴肩位置做了退刀槽与密封件安装槽的结构设计,安装时可以直接匹配对应规格的深沟球轴承与骨架油封,不需要额外加工适配结构,能有效缩短传动总成的装配周期。蜗轮部分采用的是齿圈与轮毂分体式设计思路,齿圈选用耐磨铜合金材质,轮毂采用调质结构钢加工,两者通过过盈配合加定位销的方式完成固定,既保证了蜗轮齿面的耐磨性能,也能合理控制整体制造成本,避免整体采用铜材造成的材料浪费。

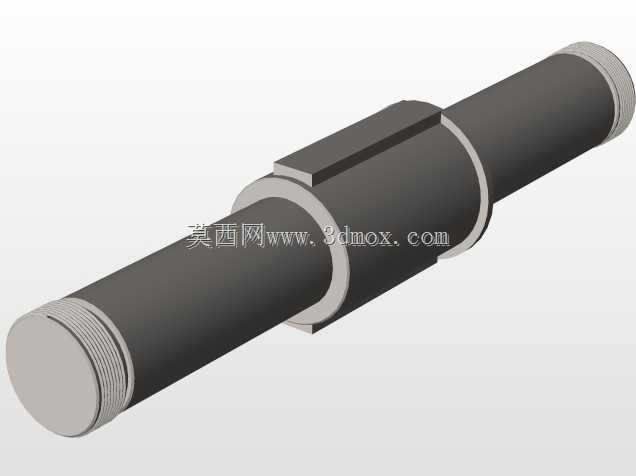

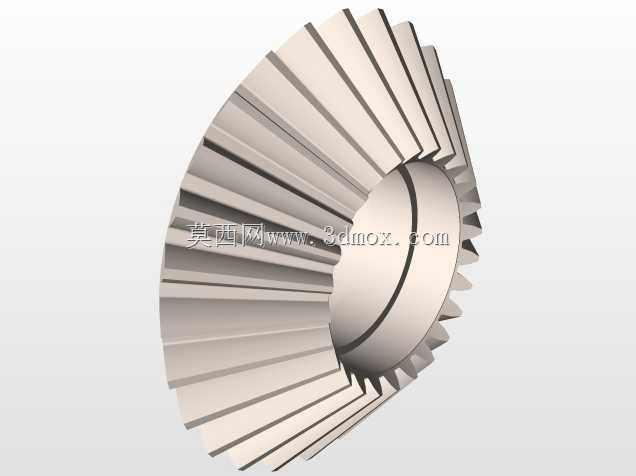

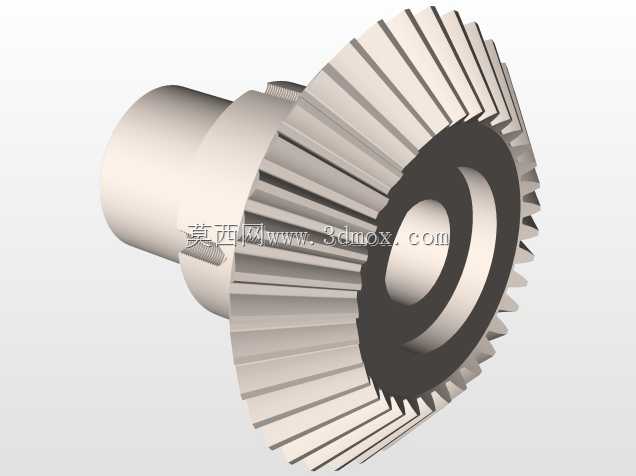

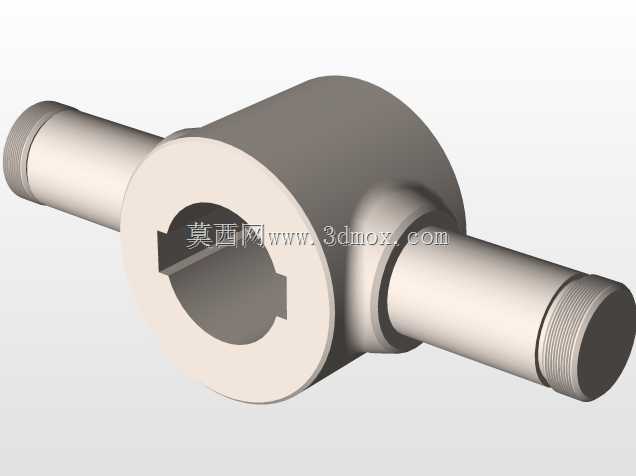

差速核心部分采用的是对称式锥齿轮差速结构,两个半轴齿轮分别对接两侧后轮的传动半轴,行星齿轮通过十字行星轴固定在差速器壳体内,差速器壳体与蜗轮输出端的大直径圆柱齿轮通过螺栓刚性连接,动力传递路径清晰:蜗杆输入带动蜗轮转动,蜗轮同步带动差速器壳体公转,直线行驶时行星齿轮无自转,两侧半轴齿轮等速输出;转弯时行星齿轮绕十字轴自转,两侧半轴齿轮形成转速差,适配不同的转弯半径需求。
从安装边界尺寸来看,蜗杆轴的输入端轴径做了标准化设计,可直接匹配通用规格的联轴器对接发动机输出端或者传动轴,轴端预留了键槽结构,可通过平键完成周向固定,避免大扭矩传递时出现打滑问题。差速器两侧的半轴安装位采用花键连接结构,花键参数匹配常规后驱车型的半轴花键规格,壳体外部的安装法兰预留了均匀分布的螺栓孔,可直接固定在车辆后桥的桥壳安装座上,安装定位基准统一,装配时不需要做额外的适配调整。
在实际工况适配层面,这套结构的蜗轮蜗杆副具备自锁特性,当车辆停放在坡道时,可避免动力反向传递造成的溜车风险,一定程度上提升了驻车安全性。齿轮啮合侧隙在设计时预留了合理的磨损补偿量,长期使用出现齿面正常磨损后,可通过调整轴承端盖的垫片厚度来调整啮合间隙,不需要直接更换齿轮部件,降低了后期维护成本。所有齿轮的齿面都做了渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够的韧性,既能承受大扭矩冲击载荷,也能保证长期啮合的耐磨性能,适配城市道路、非铺装路面等多种行驶场景的载荷需求。
结构布局上,整套齿轮箱的重心集中在差速器壳体的中心位置,安装到后桥后不会出现单侧偏重的问题,能有效降低车辆行驶过程中的传动系统振动,蜗杆轴与差速器输出轴的空间垂直布局,也能合理利用后桥的内部安装空间,不会额外占用底盘的离地间隙,适配多数紧凑型后驱车型的底盘布局要求。润滑结构设计上,壳体内部预留了油道与油位观察孔位置,装配时加注对应标号的齿轮油即可实现所有啮合齿面与轴承的飞溅润滑,不需要额外设计强制润滑油路,结构简单可靠,故障率低。
