拖拉机后置吹雪机快装连接架结构设计

北方冬季道路、场区积雪清理作业中，拖拉机配套后置吹雪设备是常用的低成本除雪方案，传统吹雪机与拖拉机后悬挂的连接多采用螺栓逐点紧固的方式，单次装拆需要两人配合拧动多组紧固件，在寒区户外低温环境下，操作人员肢体灵活性下降，装拆过程往往要耗费半小时以上，遇到突发降雪需要紧急出动除雪时，过长的准备时间会直接延误除雪窗口期。这套快装连接结构正是针对这一作业痛点开发，核心目标是实现吹雪机与拖拉机后三点悬挂的无工具快速对接，单人即可在3分钟内完成挂接或拆卸，大幅提升农机冬季除雪作业的响应效率。

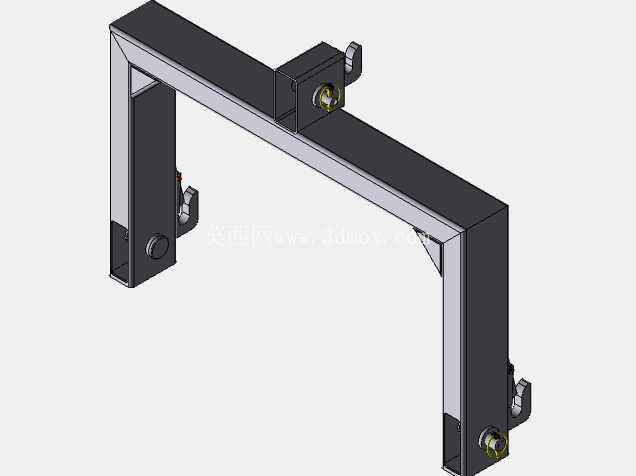

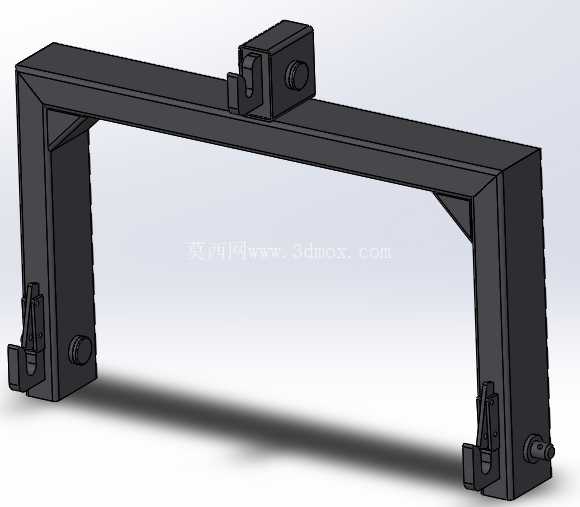

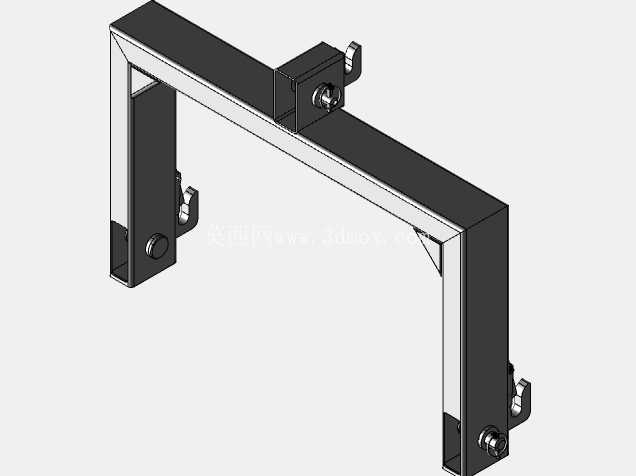

从结构布局来看，整套连接架采用门式框架作为主体承载结构，两根竖直立柱的间距完全匹配标准拖拉机后悬挂的下拉杆安装跨距，立柱下端预留的销轴孔直接对应拖拉机下拉杆的球头连接位，不需要额外加装转换接头。框架顶部居中位置设置的快锁挂钩模块，直接对接拖拉机后悬挂的上拉杆连接位，挂钩内部集成了弹簧顶紧式锁止销，挂接时只需要将拖拉机后悬挂缓慢升起，让上拉杆连接轴卡入挂钩卡槽，锁止销会在弹簧力作用下自动弹出卡入轴端的限位槽，全程不需要人工插拔固定销，锁止状态下可以承受吹雪机工作时的前后冲击载荷，不会出现意外脱开的情况。

设计过程中重点考虑了不同功率段拖拉机的悬挂适配性，框架主体采用矩形钢管焊接成型，竖直立柱与横梁的连接位置加焊了三角形加强筋，避免长期承受交变载荷出现焊缝开裂的问题。两侧立柱下端设置的快锁卡扣结构，对应下拉杆的连接位做了导向喇叭口设计，挂接时即使拖拉机停靠位置存在±15mm的位置偏差，下拉杆球头也能顺着导向斜面滑入卡扣位，卡扣同样采用弹簧自动锁止结构，锁止后卡扣侧面的指示块会弹出，操作人员站在拖拉机侧面就能直观判断锁止是否到位，不需要俯身到车底检查连接状态。

安装边界方面，整套连接架的竖直高度控制在850mm，横向总宽度为1200mm，适配40-100马力段轮式拖拉机的标准后悬挂尺寸，安装后吹雪机的重心落在拖拉机后轮接地点前方300mm的最佳承载区间，不会因为后悬过长导致拖拉机翘头。框架顶部预留的两组安装螺孔，可以直接适配市面上主流的离心式、抛雪式两类后置吹雪机的主机安装位，不需要对吹雪机本身的结构做打孔改装，连接架自身重量控制在38kg，单人即可完成搬运和初步对位。

实际作业场景中，这套快接结构除了冬季挂接吹雪机之外，非除雪季节可以快速拆卸吹雪机主机，保留框架在拖拉机上直接挂接后置货叉、打药机等其他农机具，框架上预留的通用安装孔位可以兼容多种后置作业机具的安装需求，提升了拖拉机后悬挂的通用适配能力。结构设计时特意将所有锁止机构的活动部件做了封闭防尘处理，避免冬季作业时积雪、碎冰进入锁止缝隙导致机构卡滞，所有销轴位置都设计了黄油嘴，日常保养时只需要定期加注润滑脂，就能保证机构在-30℃的低温环境下仍然动作顺畅，不会出现锁止失效的问题。

从受力角度分析，框架的横梁截面做了变厚度设计，中间位置因为要承载吹雪机主机的大部分重量，管壁厚度比两端厚2mm，在保证整体强度的前提下尽可能控制自重，减少拖拉机后悬挂的无效载荷。两侧立柱的下端连接位做了下沉式设计，挂接后吹雪机的离地间隙保持在280mm，作业时不会因为地面凸起刮碰连接架，同时也能保证吹雪机的吹风口距离地面保持最佳作业高度，不需要额外调整悬挂高度就能达到预期的除雪效果。
