可折叠式划艇拖运车架结构设计

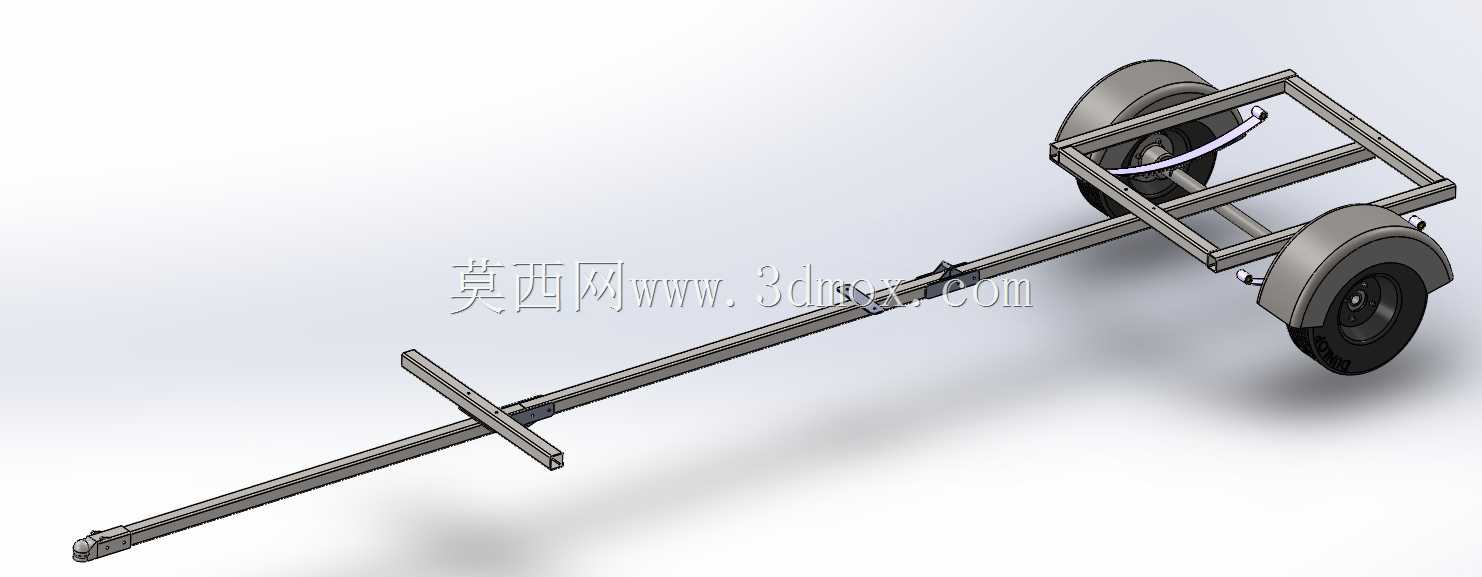

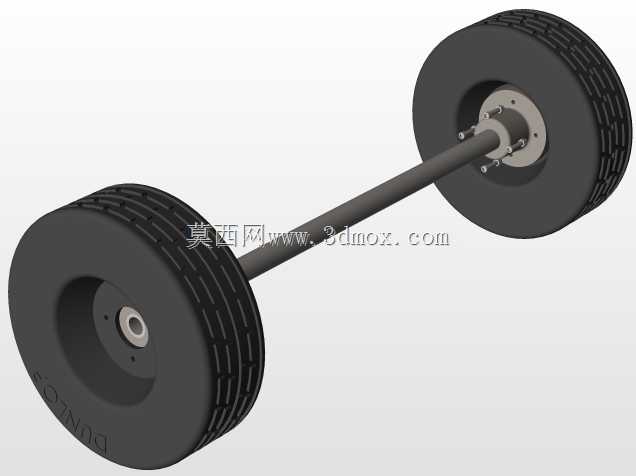

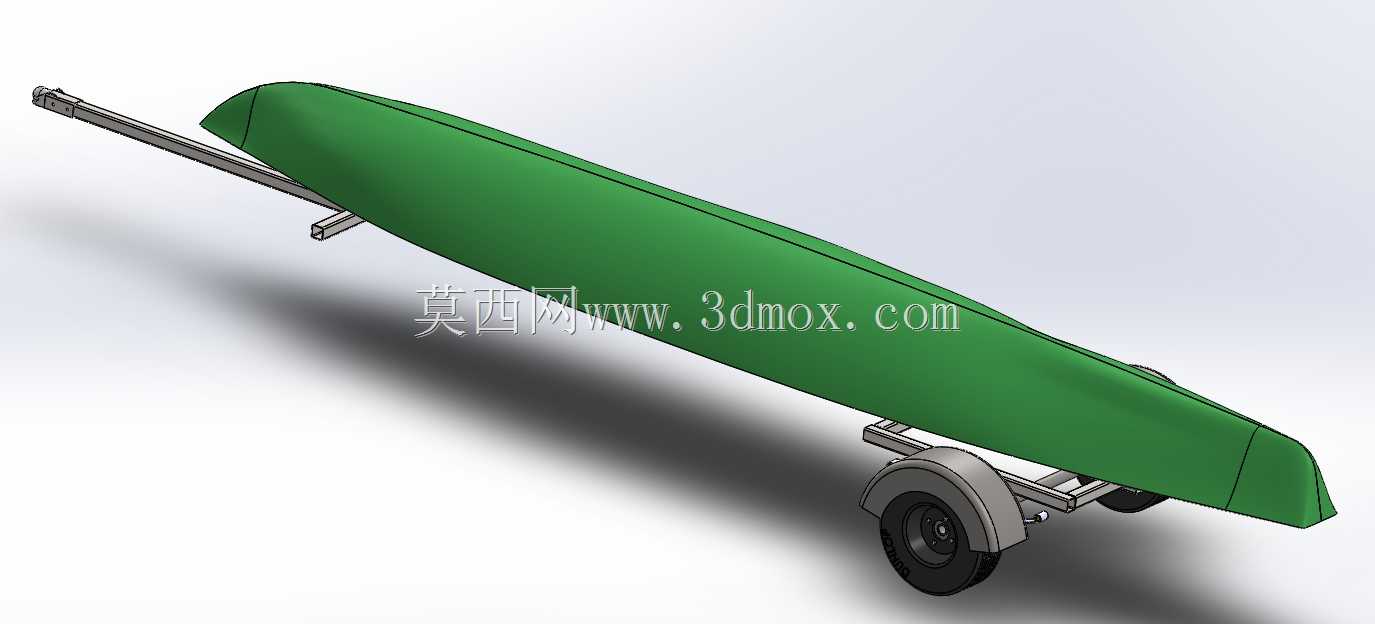

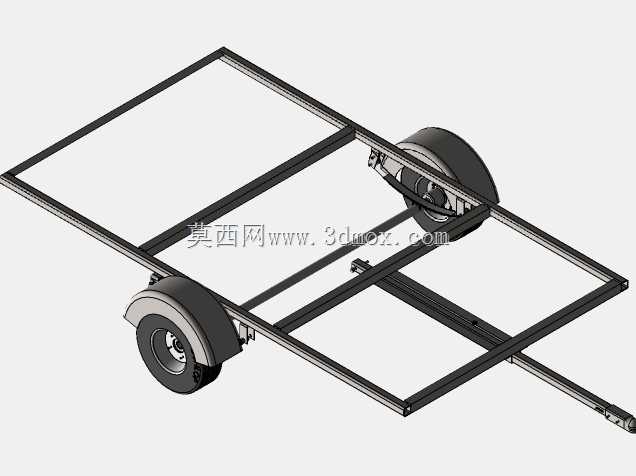

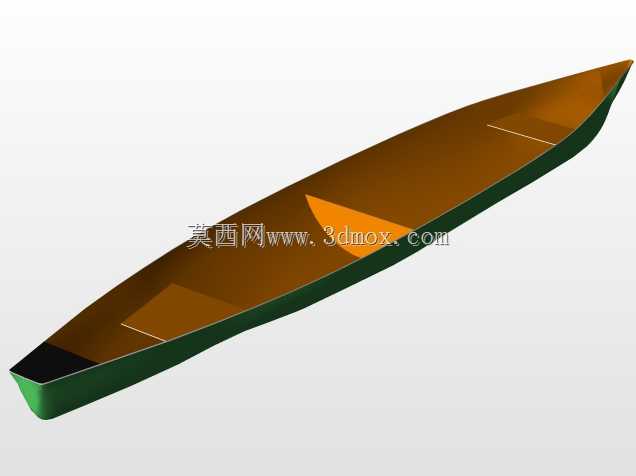

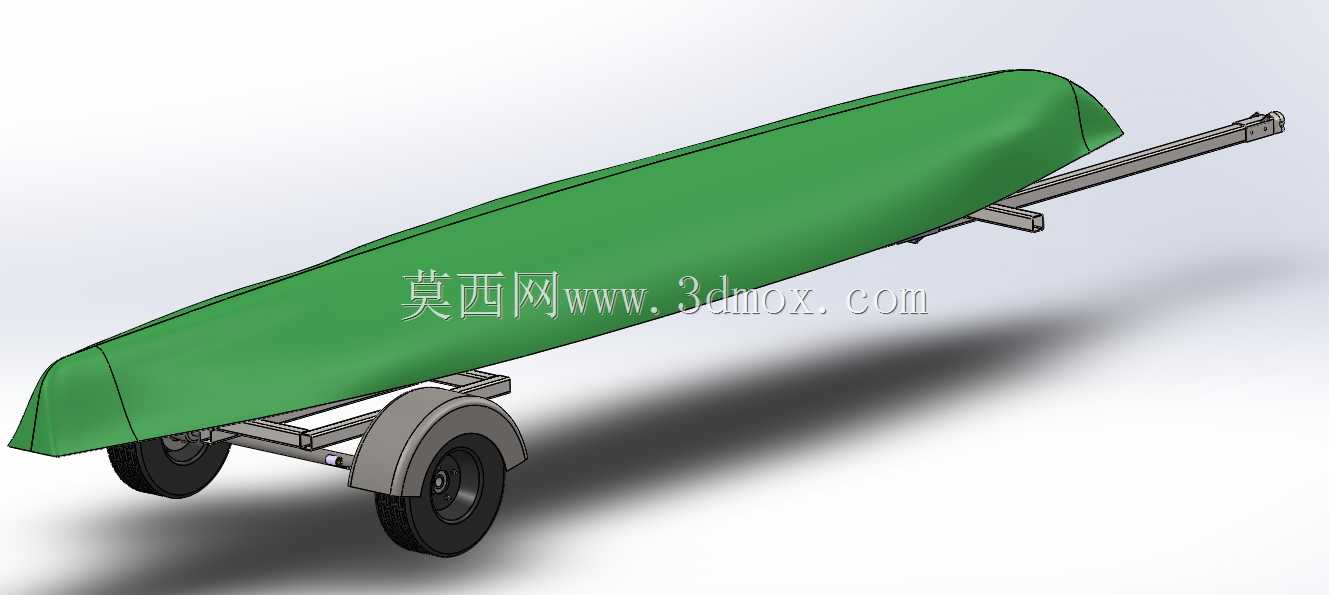

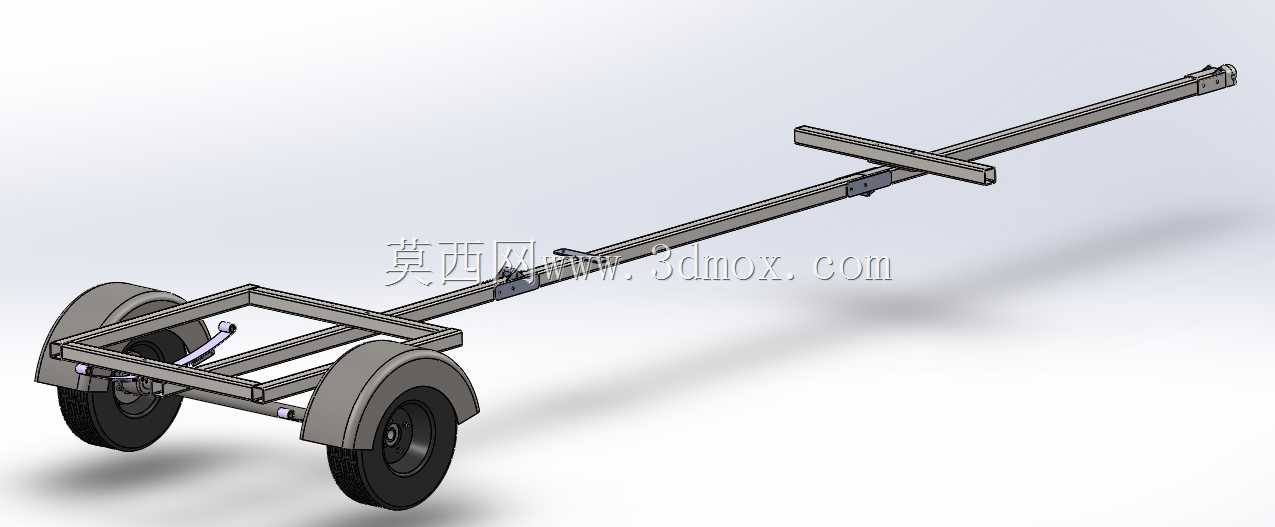

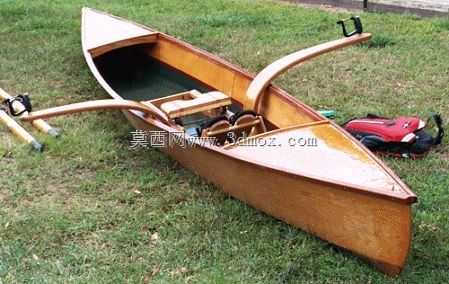

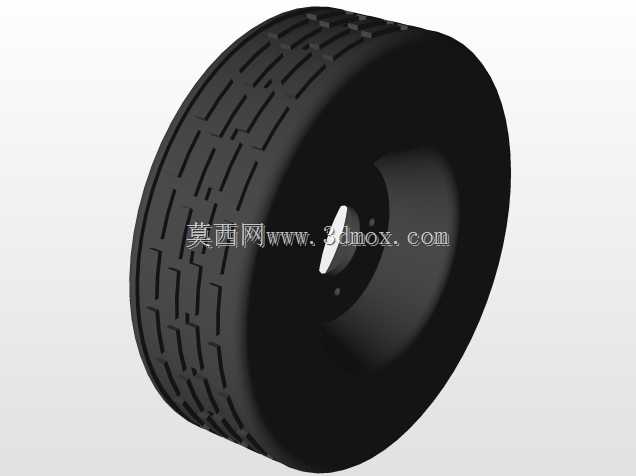

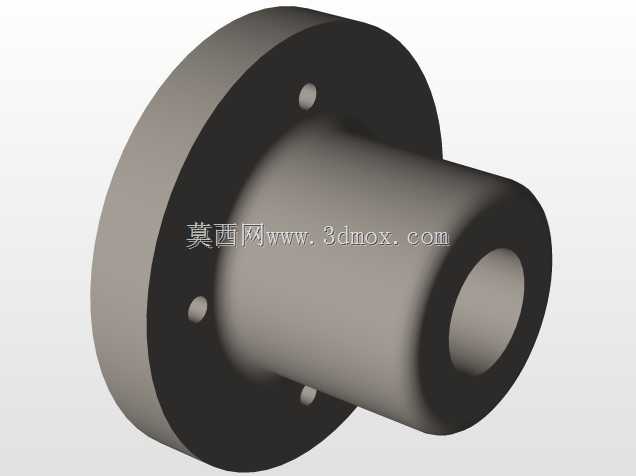

这款可折叠拖架主要面向小型休闲船艇的陆路转运场景，适配17英尺长度的划艇拖运需求，常见于户外水上运动装备配套、私人船艇短途转运、游艇会配套辅助转运等场景，解决小型无动力船艇从存放点到下水点之间的陆路转运难题，避免人工搬运带来的船体磕碰、人员劳损问题。从功能特性来看，该拖架采用可折叠结构设计，非使用状态下可收拢牵引长杆，大幅缩减存放占用空间，适配家用车库、储物间的狭小存放空间；行走部分采用双轮布局，搭配弧形挡泥板，行驶过程中可阻挡轮面带起的泥水溅到船体表面；车架主体采用方管焊接框架结构，框架区域预留绑带安装点位，可通过绑带将划艇牢牢固定在架体上，避免转运过程中船体移位；牵引端采用T型结构设计，可适配多数家用车辆尾部的拖挂接口，牵引杆与主框架之间设置折叠铰接结构，收拢时无需额外拆卸部件即可完成折叠操作，展开后铰接位置设置锁止结构，拖行过程中不会出现意外弯折的情况。从设计思路层面，建模初期先明确适配船体的尺寸边界，17英尺划艇的重心位置、支撑点位是框架尺寸设计的核心依据，首先确定双轮的轮距参数，保证拖行过程的侧向稳定性，避免转弯时出现侧翻风险；其次确定牵引杆的长度，保证拖行过程中拖架与牵引车辆之间留有足够的转向间隙，不会出现转弯时架体碰撞车尾的问题；折叠铰接点的位置选择在牵引杆与主框架的衔接处，既保证折叠后的整体长度可控，也不会影响主框架的支撑强度，所有管料的选型均参考轻型拖挂的载荷标准，匹配17英尺划艇的整体重量，避免结构强度不足出现变形。建模过程采用SolidWorks完成，第一步先搭建整体骨架草图，确定轮轴位置、铰接点位置、牵引杆长度、主框架的长宽尺寸，以骨架草图为基准进行方管结构的实体建模，对焊接衔接处做倒角处理，避免应力集中；第二步完成行走轮、挡泥板、铰接锁止结构的建模，将轮组与主框架做装配配合，验证轮组转动的自由度是否符合设计要求；第三步完成折叠动作的运动仿真，验证折叠过程中各部件是否存在干涉，展开状态下锁止结构是否能够完全限位；最后对整体结构做简化渲染，验证各部件的装配关系是否合理，安装边界方面，该拖架展开后总长度适配常规家用车拖挂需求，收拢后长度不足展开状态的二分之一，无需占用过多存放空间，轮组采用快拆式安装结构，长期存放时可快速拆卸轮组进一步缩减存放体积。
