Teensy2.0微控制器开发板结构设计

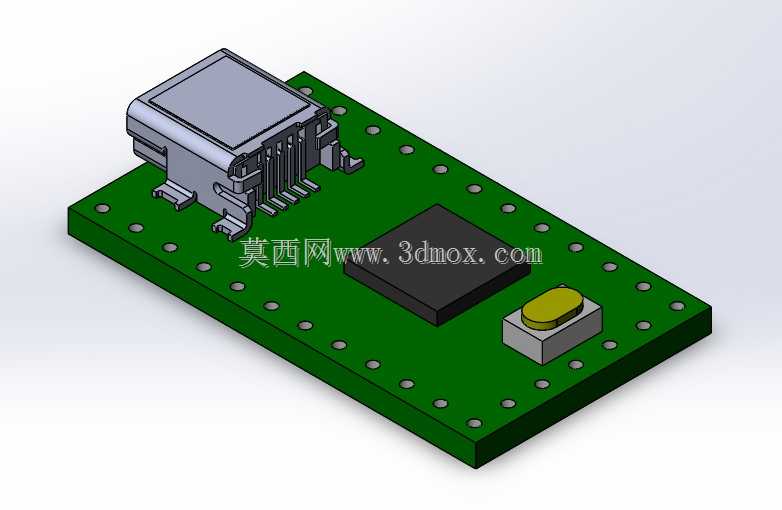

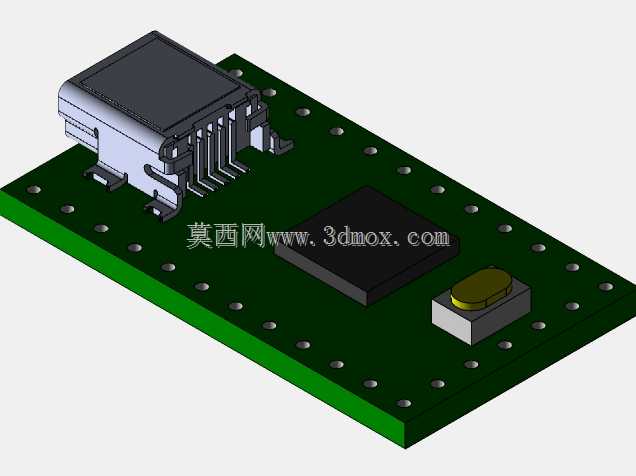

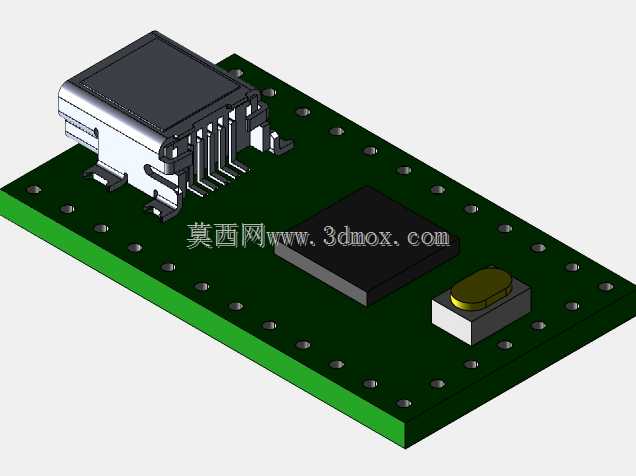

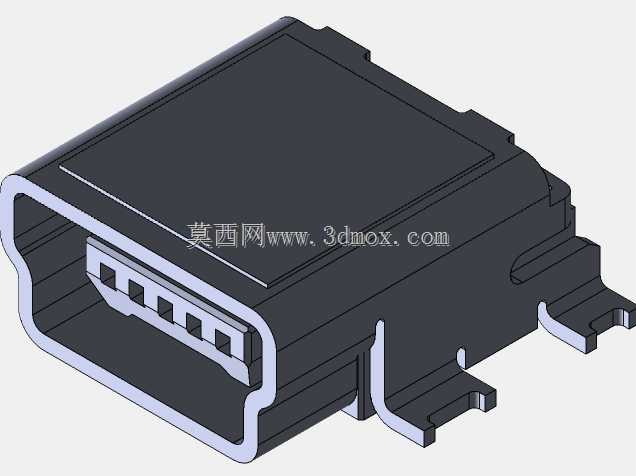

这款开发板的结构设计围绕嵌入式开发场景的实际使用需求展开，核心定位是为小型化嵌入式项目提供完整的USB控制核心，在可穿戴设备原型、小型外设控制、自定义输入装置、嵌入式调试工具等场景中都能适配使用。从外形尺寸来看，整体采用紧凑的矩形PCB布局，板身边缘均匀排布半孔焊盘，既支持直插焊接到用户自定义的载板上，也可通过排针引出所有IO引脚，适配面包板快速搭建原型的使用需求，安装边界预留了足够的焊接操作空间，不会出现元件干涉焊盘操作的问题。板载元件的布局经过合理性优化，USB接口放置在板身短边的端部位置，插入主机USB端口时受力方向与板身平面平行，不会出现长期插拔导致的焊盘脱落问题，接口下方的金属固定脚直接焊接到PCB接地层，既增强了结构强度，也能起到静电泄放的防护作用。主控芯片放置在板身中心区域，四周预留了等距的走线空间，所有IO引脚从芯片引出后直接通向板边焊盘，走线长度尽可能保持一致，减少高速信号传输时的信号反射问题。复位按键采用侧按式轻触开关，放置在USB接口旁的板边位置，用户在插拔设备时可顺手完成复位操作，按键高度与板身最高元件保持齐平，不会因为突出过多导致收纳时误触发。板上的无源晶振紧贴主控芯片的时钟引脚放置，尽可能缩短时钟走线长度，减少外界电磁干扰对时钟信号的影响，晶振下方的PCB区域做了净空处理，避免其他走线的串扰影响时钟精度。整个板身的元件高度控制在较低范围内，最高的USB接口金属外壳也仅高出PCB表面几毫米，可适配狭小的设备内部安装空间，用户在做结构外壳设计时不需要预留过多的高度余量。所有贴片元件都采用工业级标准封装，焊接公差控制在合理范围内，建模时还原了每个元件的实际外形尺寸与安装位置，可直接用于设备外壳的结构干涉检查，也能作为嵌入式教学中PCB结构设计的参考案例，帮助初学者理解板载元件布局的工程逻辑，在做自定义载板设计时可直接参考其安装孔位与引脚排布，减少重复设计的工作量。
