农用拖拉机越野行走轮胎结构设计

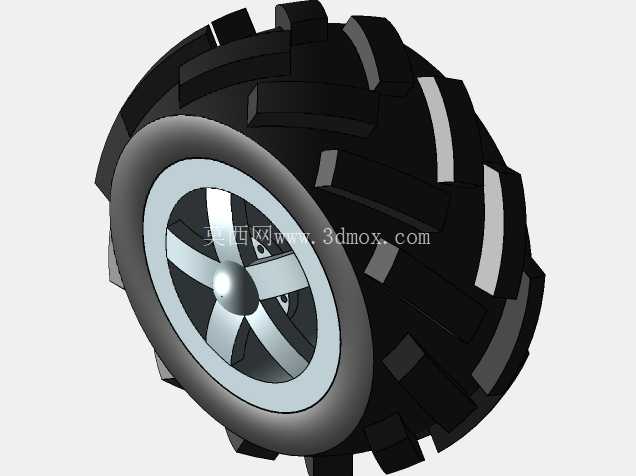

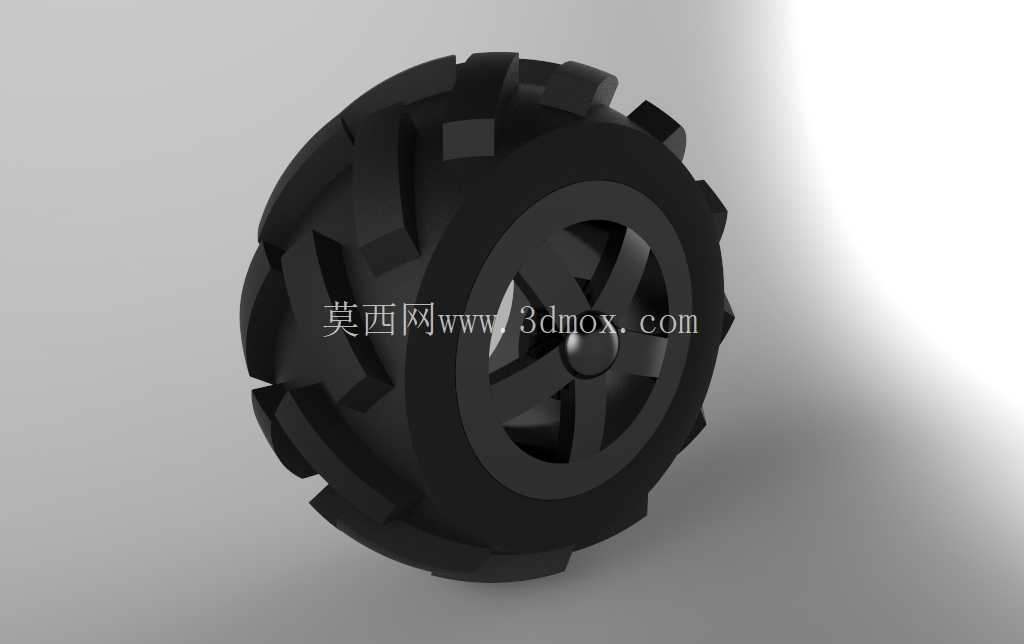

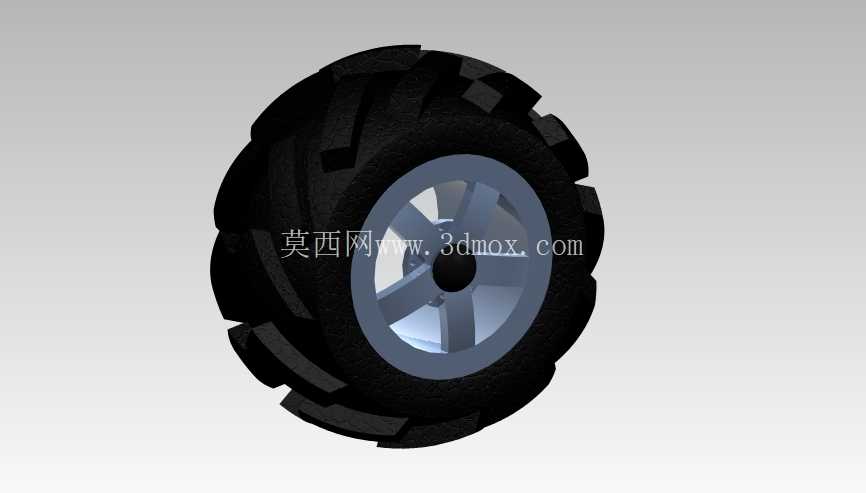

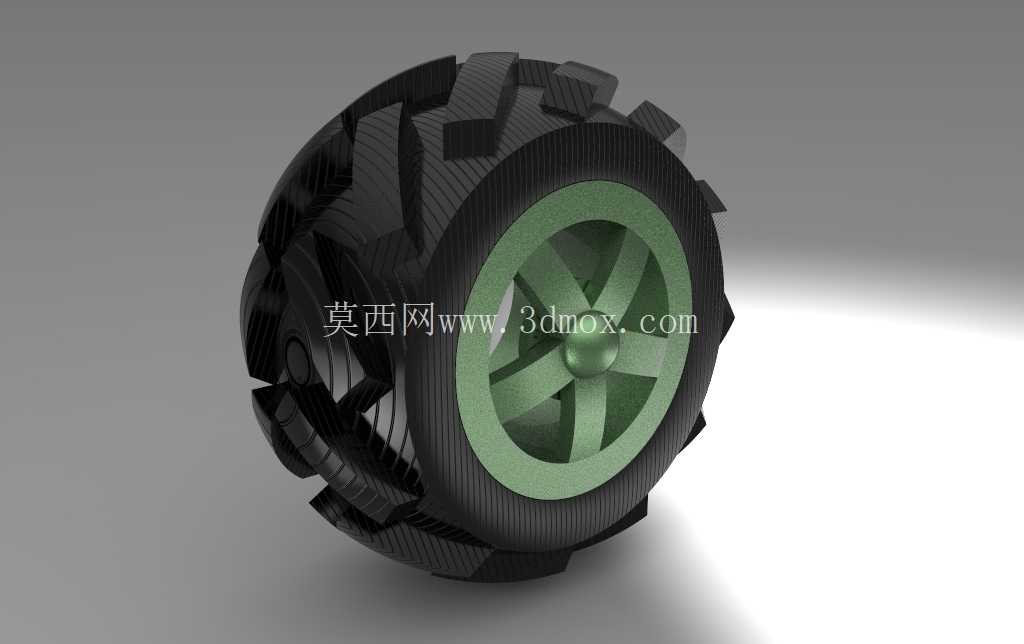

这款行走轮的设计初衷，是匹配小马力农用拖拉机在非硬化铺装路面的作业行走需求，针对丘陵、山地农田常见的松软泥土、碎石坡地、田埂落差等复杂工况做了针对性的结构优化。从胎面纹路设计来看，采用了大角度块状凸起的人字排布变体，每一块胎齿都做了根部圆角过渡处理，避免长期在硬质碎石路面行驶时出现齿根应力集中导致的崩裂问题，胎齿的凸起高度控制在轮辋直径的1/6区间，既保证在松软泥地的抓地嵌入深度，又不会因为齿高过大导致在硬化路面行驶时出现过度颠簸、胎齿异常磨损的问题。轮辋部分采用了一体式五辐支撑结构，辐条与轮圈的连接位置做了加厚的圆弧过渡，辐条中部做了下沉式的减重槽设计，在保证整体结构强度满足1.2倍额定载荷冲击要求的前提下，尽可能降低旋转件的自重，减少行走时的转动惯量，降低动力传输过程中的损耗。轮毂中心的安装位采用了标准的圆柱定位止口设计，止口直径匹配常规小功率拖拉机的驱动轴输出端尺寸，周围均匀分布的安装螺栓孔位做了沉头处理，螺栓安装后端面不超出轮毂安装平面，避免安装后与轴端法兰出现干涉，同时沉头位置的倒角可以引导螺栓顺利穿入，降低现场装配时的对孔难度。

从实际应用场景来看，这款轮胎除了适配小型农用拖拉机之外，也可以匹配小型农用运输挂车、田园管理机的行走轮使用，胎面的块状齿在泥泞路面行驶时，相邻齿块之间的排泥空间足够大，不会出现泥土塞满胎纹导致抓地力丧失的问题，当车辆在坡地作业时，交错排布的胎齿可以同时有多个齿面接触地面，提供足够的侧向防滑力，避免侧滑风险。设计过程中针对轮辋与轮胎的配合边界做了反复校核，轮胎胎圈与轮辋的配合过盈量控制在合理区间，既保证充气后不会出现胎圈滑转漏气的问题，也不会因为过盈量过大导致现场拆装轮胎时难度过高。轮辐的受力角度经过仿真验证，在承受垂直冲击载荷时，应力可以沿着辐条均匀分散到整个轮圈位置，不会出现局部应力集中导致的辐条断裂问题，轮毂中心的轴承安装位预留了标准的密封件安装槽，可以匹配常规的接触式橡胶密封圈，避免田间作业时泥水、沙尘进入轴承内部，延长轴承的维护周期。

胎体的整体轮廓采用了宽基设计，接地面积比同直径的普通窄轮胎大20%左右，在松软农田作业时可以降低接地比压，减少对土壤的压实程度，避免破坏农作物的根系生长环境，同时较宽的胎体也能提升车辆在坡地作业时的侧向稳定性，减少侧翻风险。胎侧的厚度做了分区设计，靠近胎圈的位置做了加厚处理，避免在田埂、石块边缘行驶时胎侧被硬物划伤，靠近胎面的位置厚度适当降低，提升胎体的缓冲性能，在经过颠簸路面时可以吸收部分冲击，降低车架的振动载荷。轮辋表面的安装平面做了平面度处理，安装后与驱动法兰的贴合面间隙控制在0.1mm以内，避免高速旋转时出现端面跳动导致的整车振动问题。整个模型的建模过程中，所有的安装尺寸、配合边界都严格遵循农用机械行走轮的通用设计规范，没有出现非标准的特殊结构，后续如果需要做结构改型，比如调整胎齿密度、更改安装孔位数量，都可以在现有模型基础上快速修改，不需要重新搭建基础结构，能够大幅缩短同类型行走轮的设计开发周期。在做装配验证时，这款轮胎的旋转包络空间也做了充分校核，安装到常规小型拖拉机的前桥/后桥位置时，转向过程中不会与车架、挡泥板等周边部件发生运动干涉，预留的跳动间隙足够满足悬架行程范围内的轮胎摆动需求，不需要额外对周边部件做切割改型。
