兄弟便携式热敏打印机结构设计

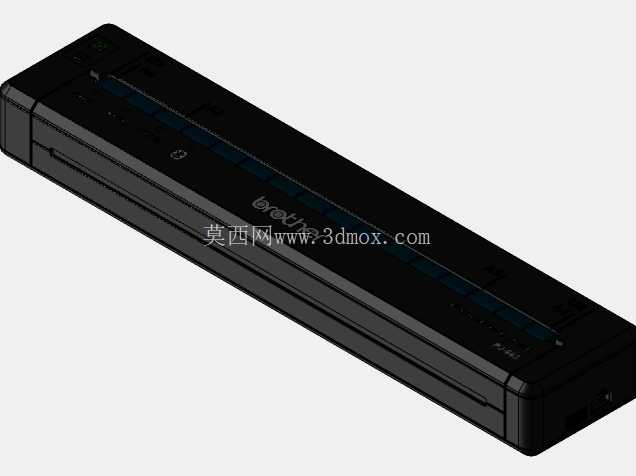

这款便携式热敏打印设备的结构设计，完全围绕移动作业场景的使用需求展开，区别于传统桌面级打印设备的固定安装逻辑，整机采用长条形窄幅布局，外壳采用高强度阻燃ABS材质一体注塑成型，边角做了R3-R5的圆弧过渡处理，既避免移动携带过程中磕碰剐蹭，也能在意外跌落时分散冲击力，保护内部机芯结构。从实际应用场景来看，这类设备主要服务于外勤作业、现场执法、移动政务、车载办公等无法部署固定打印设备的场景，比如物流外勤人员现场打印面单、交通执法人员现场打印处罚文书、工程现场临时打印技术交底单据、车载场景下打印配送单据等，对设备的便携性、环境适应性、连续工作稳定性都有极高要求。

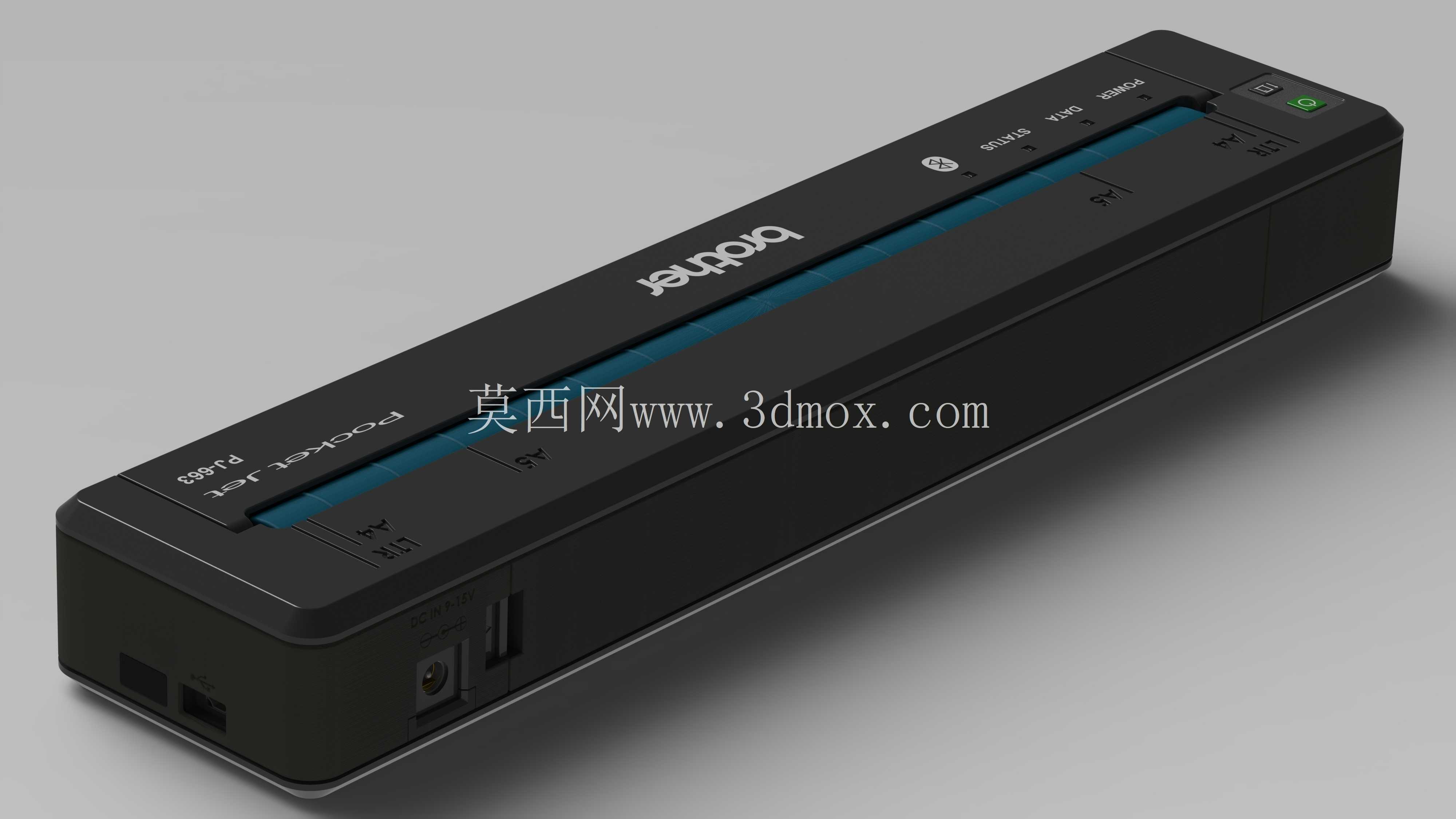

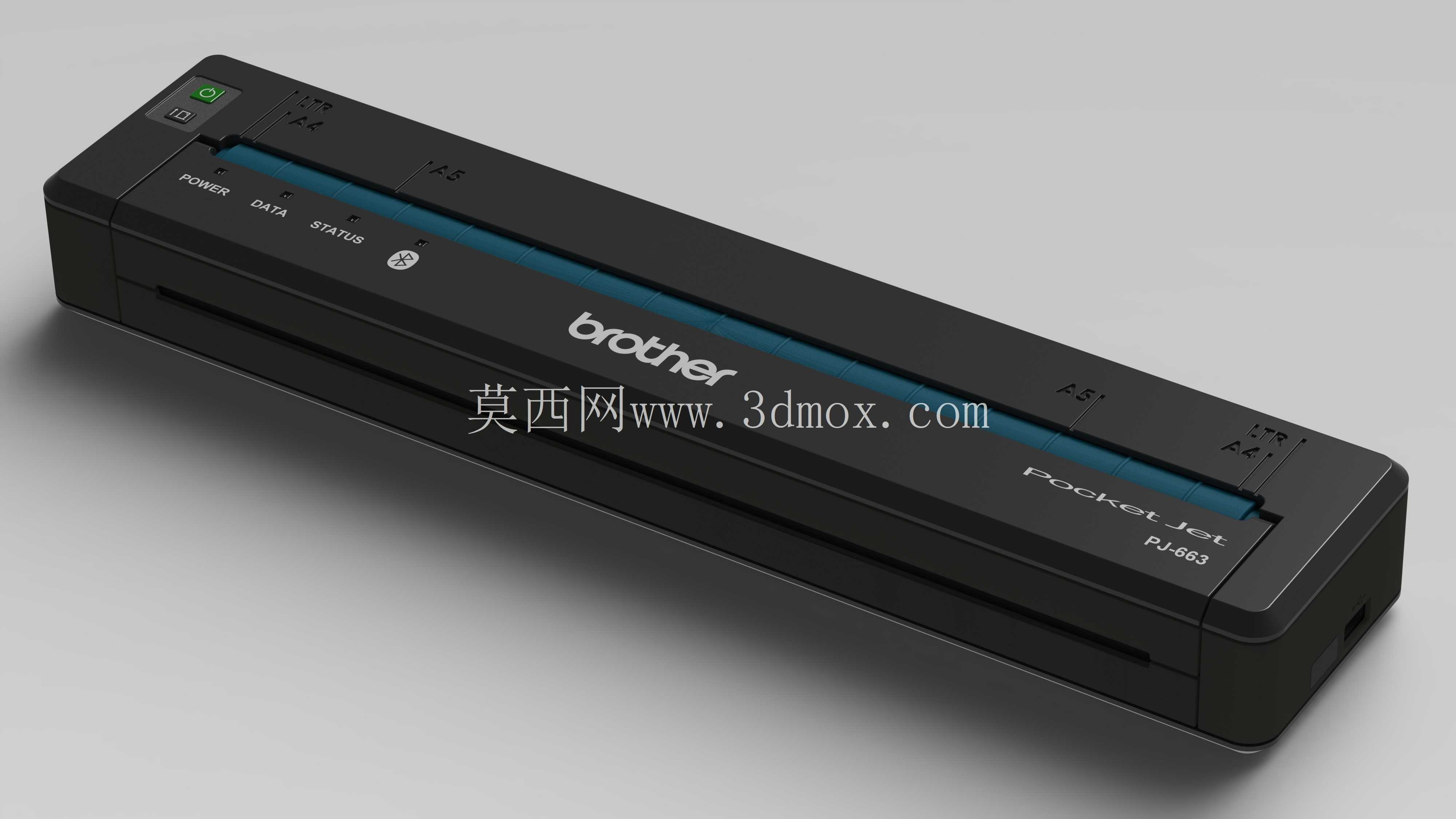

从功能特性层面看，整机没有设置冗余的外置操作部件，仅在机身端部设置了电源按键、状态指示灯组，分别对应电源接通、数据传输、故障告警三类状态，用户无需复杂操作即可快速判断设备运行状态。走纸通道采用平直式设计，避免弯折纸路带来的卡纸风险，适配A4幅面的热敏打印纸卷，打印分辨率满足常规文档、票据的清晰识别要求，热敏打印头采用模块化安装结构，通过定位销与机身骨架精准定位，更换维护时无需复杂校准即可保证打印头与胶辊的平行度，避免出现打印浓度不均、走纸偏斜的问题。机身侧面预留了数据接口与供电接口的安装位，接口处做了凸起的防护筋设计，减少插拔线材时的应力对接口焊盘的损伤，同时适配车载供电、移动电源供电等多种供电模式，满足无市电场景下的使用需求。

设计思路上，整机采用分层堆叠的结构布局，最外层为上下扣合的外壳结构，通过卡扣与少量螺丝实现紧固，减少外露螺丝数量提升外观整体性；中间层为金属冲压成型的机芯安装骨架，打印头、胶辊驱动电机、走纸胶辊、控制电路板都固定在该金属骨架上，保证核心部件的安装刚性，避免塑料外壳形变带来的部件移位问题；最内层为走线槽与散热空间，驱动电机与控制板的发热通过金属骨架传导至外壳散热，无需额外设置散热风扇，既降低了设备运行噪音，也减少了故障点。胶辊的压力调节结构采用偏心轴设计，通过两端的弹簧提供均匀的压纸力，保证不同厚度的热敏纸都能平稳走纸，不会出现打滑、褶皱的问题，同时偏心轴结构也方便用户在卡纸时快速释放压力，取出卡住的纸张，无需拆解设备。

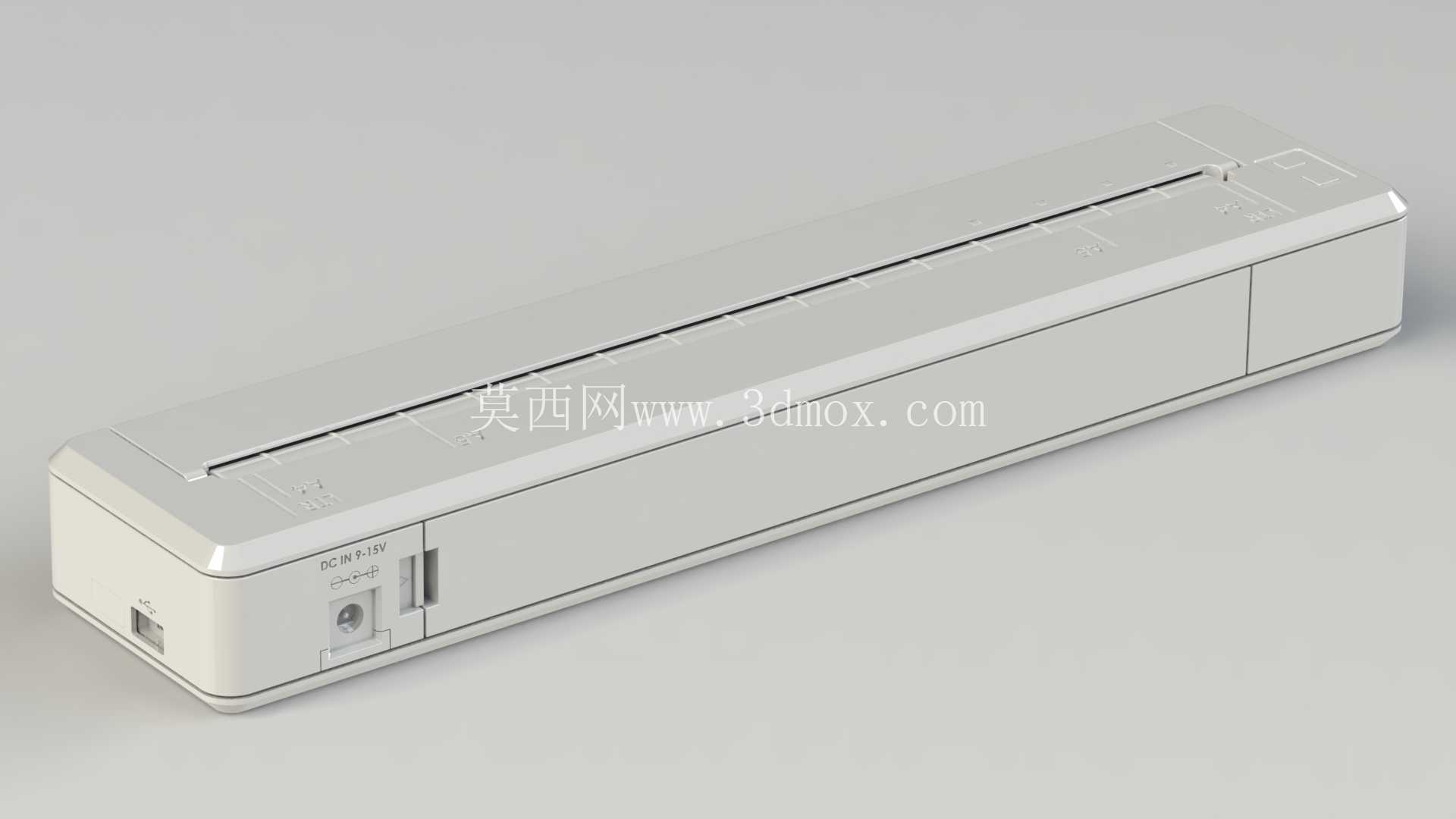

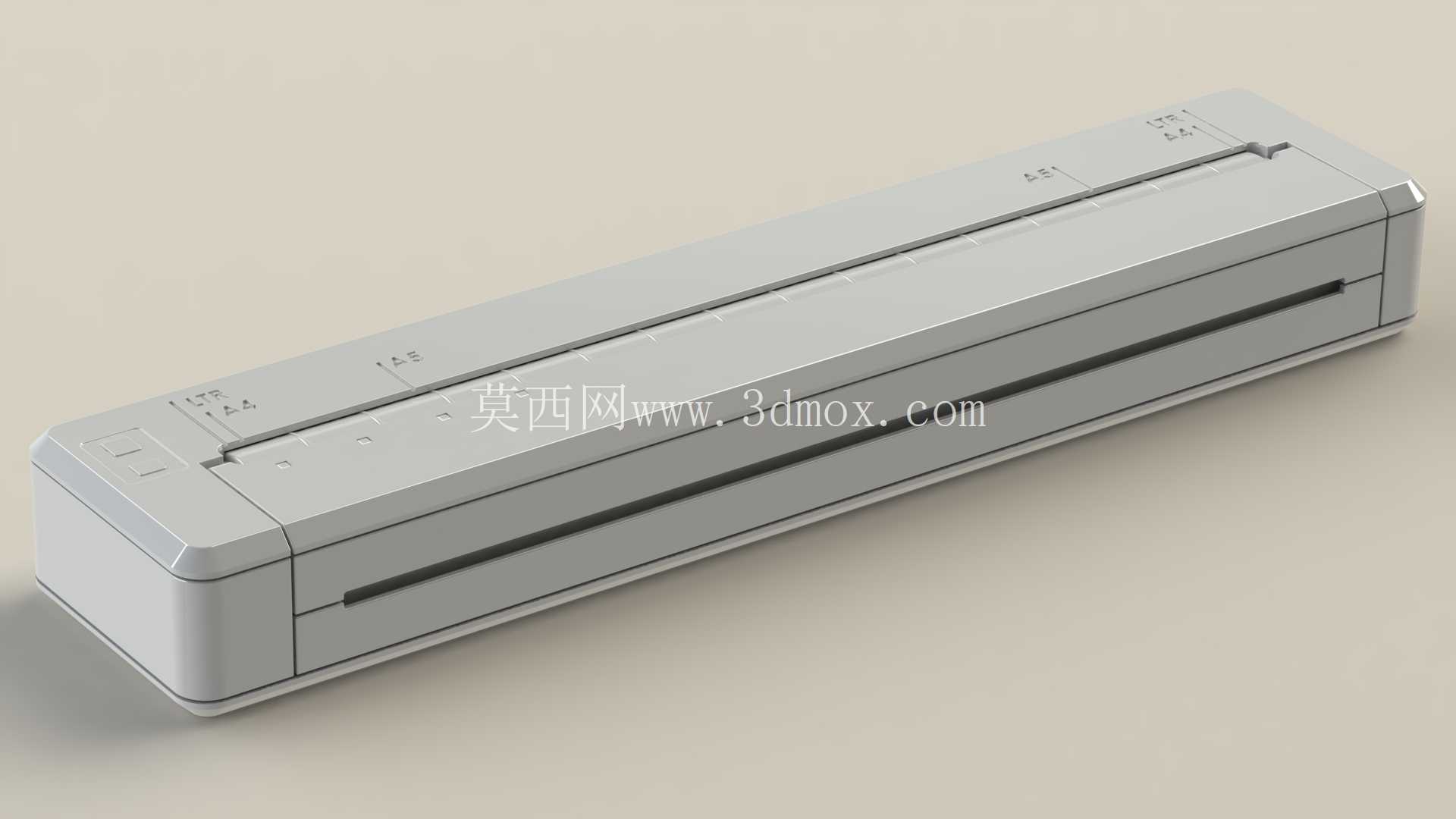

从外形尺寸与安装边界来看，整机长度控制在300mm以内，宽度与厚度均控制在50mm左右，可轻松放入公文包、设备工具箱甚至车载储物格内，重量控制在500g上下，长时间手持携带不会产生明显负担。机身底部设置了两处防滑橡胶垫，既可以在放置在桌面时起到防滑作用，也可以搭配专用的车载固定支架、便携包卡扣实现固定安装，固定孔位的间距符合便携外设的通用安装标准，可适配市面上多数第三方便携设备固定配件。设备的进纸口与出纸口分别设置在机身两端，出纸口处设置了撕纸锯齿，采用锯齿形不锈钢片，边缘做了钝化处理，既可以轻松撕断打印完成的纸张，也不会划伤使用者手部。进纸口处设置了可调节的纸宽挡片，可根据使用的纸卷宽度调整挡片位置，避免窄幅纸张走纸偏斜。控制电路板采用沉板设计，所有接口都做了ESD防护处理，适应户外使用时的静电干扰问题，驱动电机采用低压直流减速电机，扭矩输出平稳，运行噪音控制在45分贝以内，不会在办公、执法场景下产生明显噪音干扰。整机的结构公差控制在±0.1mm以内，外壳合模缝隙均匀，没有明显的错位、毛刺，所有活动部件的行程都做了限位设计，避免操作过程中部件脱出。
