1.7Mhz压电式加湿器雾化单元结构设计

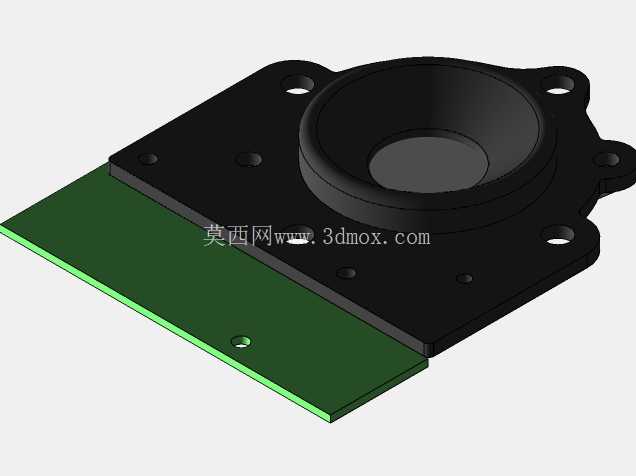

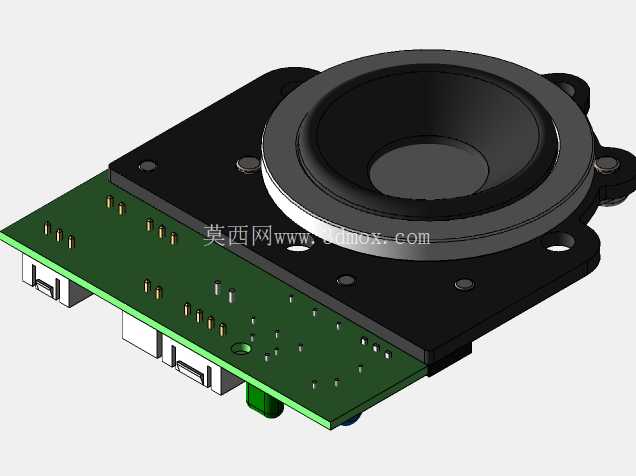

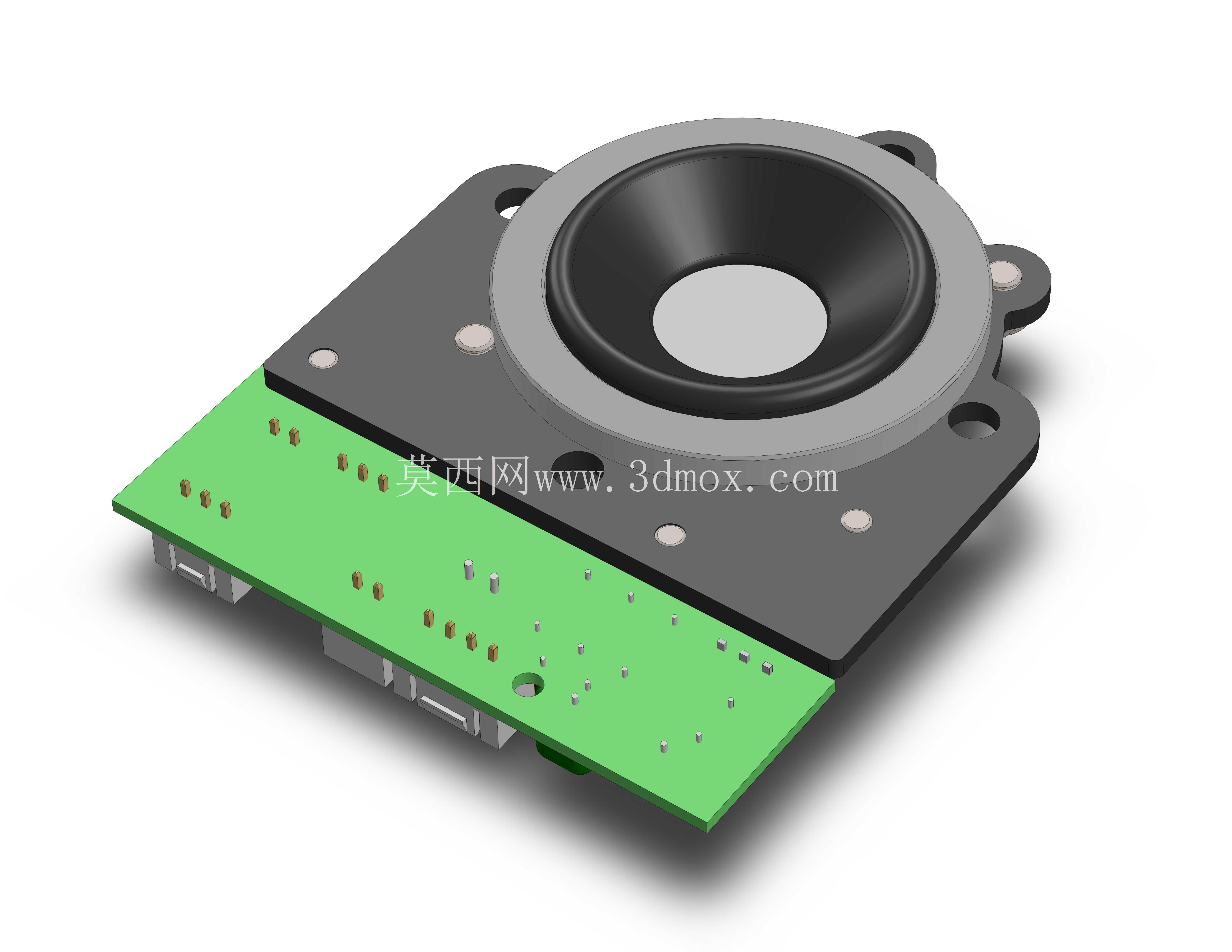

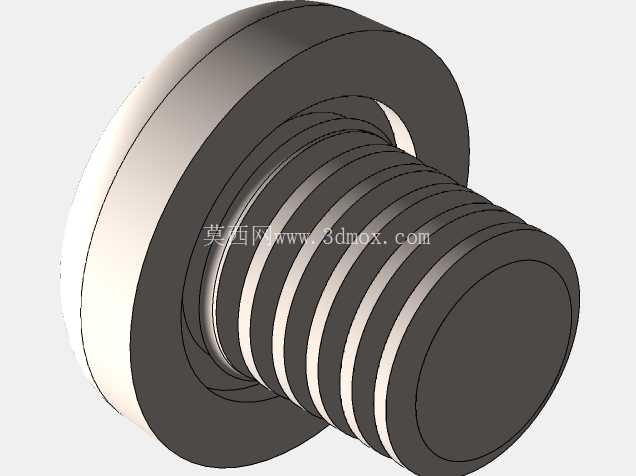

　　这款压电式雾化单元是小型加湿设备、桌面雾化装置、医疗雾化给药设备里的核心执行部件，核心换能元件采用25mm直径的压电陶瓷盘，额定工作频率1.7Mhz，额定功率35W，能够在常温下将液态水击碎为微米级水雾颗粒，实现空气加湿、药液雾化或者工业场景的局部增湿功能。从结构布局来看，整个单元采用双层板叠装设计，上层为压电换能组件安装板，采用硬质工程塑料材质，表面做了哑光防溅处理，中心设置阶梯式沉台用于固定压电陶瓷盘，沉台边缘设计有环形密封槽，可嵌入硅胶密封圈实现水路密封，避免工作过程中液体渗漏到下层驱动电路区域；安装板四角设置带金属衬套的安装孔，可通过M3螺丝将整个雾化单元固定在设备水箱的安装位上，衬套的设计能够避免多次拆装导致的塑料孔位滑牙，提升组件的装配可靠性。

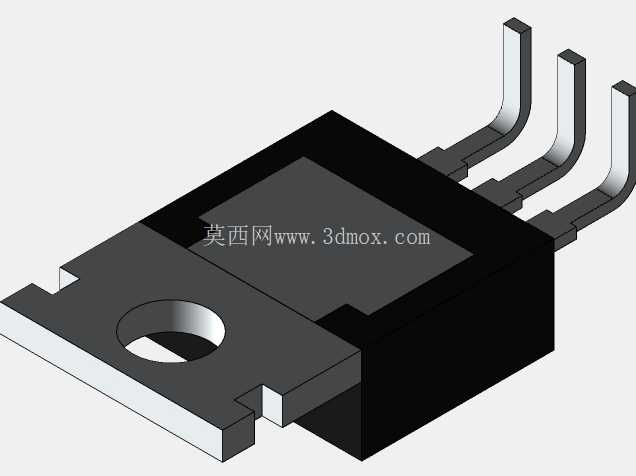

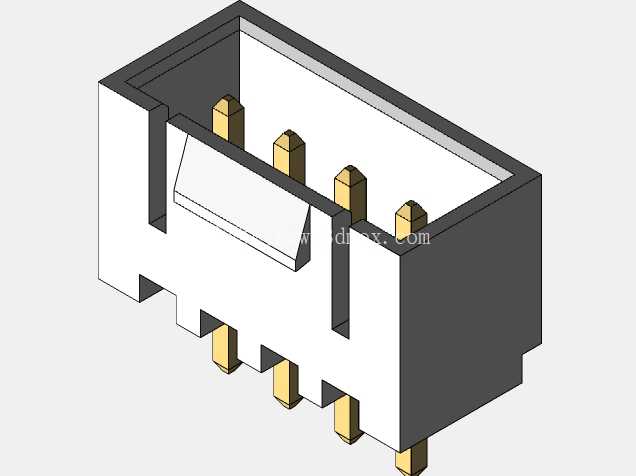

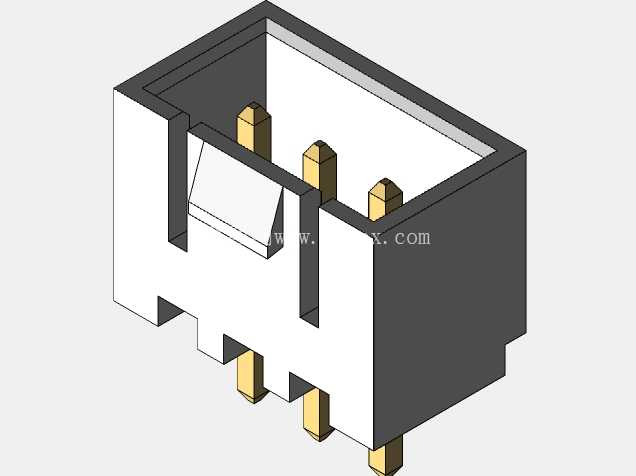

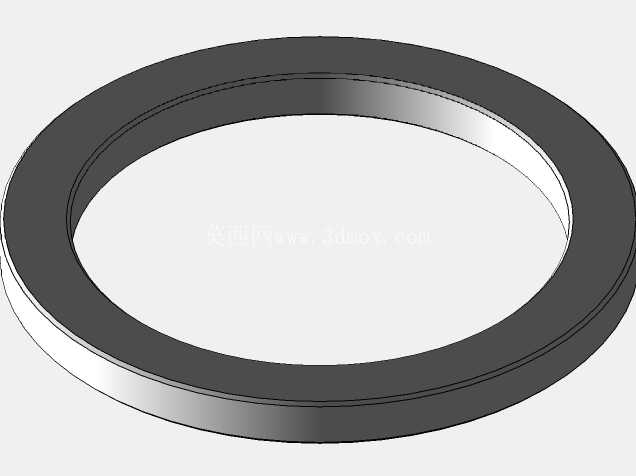

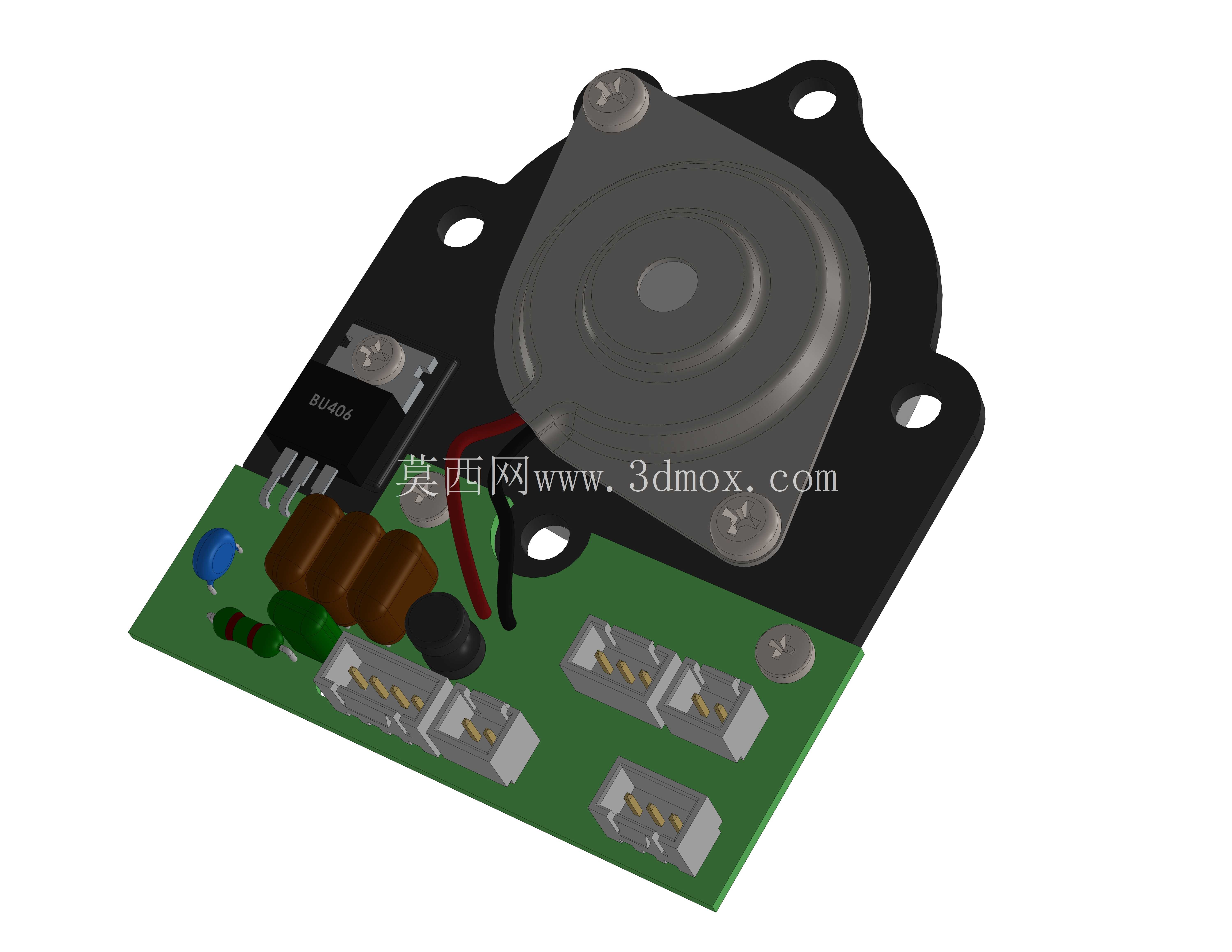

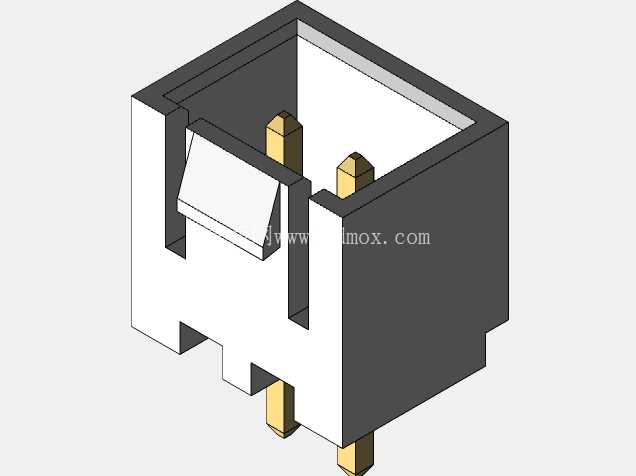

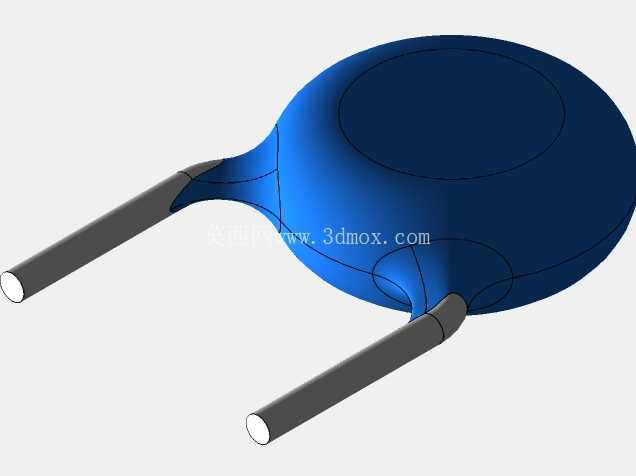

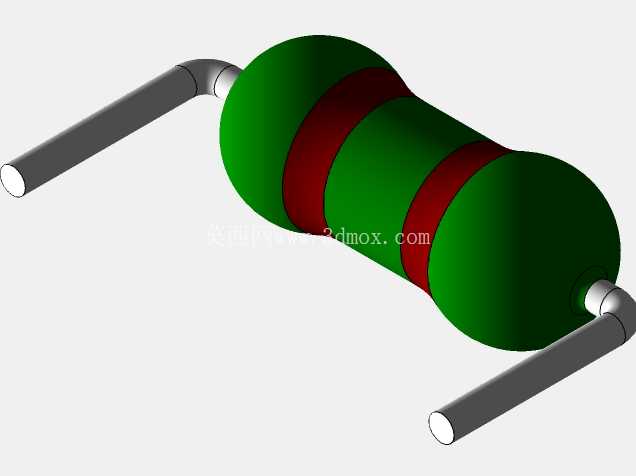

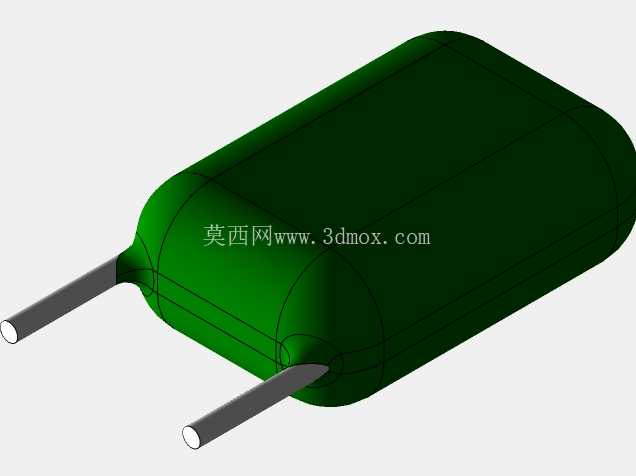

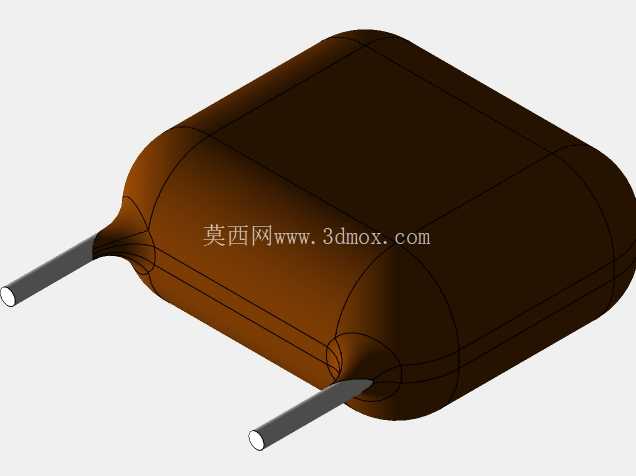

　　下层为驱动电路板，采用FR-4玻纤板材质，板上集成了压电驱动振荡电路、功率调节元件、接线端子，电路板边缘伸出上层安装板的区域设置了多组焊盘与接插端口，可直接连接设备的电源模块、水位检测模块以及雾量调节控制模块，不需要额外飞线转接，能够减少装配工序的接线工作量。在设计思路上，这款雾化单元优先考虑了量产装配的便利性与长期工作的稳定性，压电盘的固定采用压圈压紧而非胶粘的方式，当压电盘达到使用寿命出现雾化效率下降的情况时，只需要拆下压圈即可更换换能片，不需要整体报废整个单元，能够降低终端用户的后期维护成本；电路板与上层安装板之间设置了2mm的支撑柱间隙，既可以避免电路板直接接触水箱传导的低温出现凝露短路，也能够给板上的功率元件留出足够的散热空间，避免长时间满功率工作时元件过热导致的频率漂移。

　　从安装边界来看，整个单元的总安装高度控制在18mm以内，上层安装板的外形尺寸为60mm50mm，下层电路板的尺寸为70mm45mm，安装时需要在水箱壁预留直径28mm的过孔用于压电盘接触水体，四个安装孔的孔位间距为48mm*38mm，适配市面上绝大多数桌面加湿器、小型工业增湿模块的安装尺寸，不需要对原有设备的水箱结构做大幅修改即可直接替换使用。在实际应用场景中，这款雾化单元除了民用桌面加湿器之外，还可用于恒温恒湿试验箱的内部增湿模块、美容仪的冷喷雾化组件、小型蔬菜保鲜柜的湿度维持装置，工作时不需要额外的气泵或者加热元件，依靠压电陶瓷的高频振荡直接产生水雾，工作噪音低于30分贝，功耗相比加热式雾化方案降低60%以上，适合对噪音、功耗有严格要求的小型设备使用。

　　结构设计上还考虑了防干烧的适配性，安装板侧面预留了水位检测探针的安装位，可配套浮子式或者电极式水位传感器，当水箱水位低于安全阈值时自动切断压电盘的供电，避免压电盘空载工作导致的过热碎裂。整个组件的所有外露塑料件均采用ABS阻燃材质，符合小家电安规标准的阻燃要求，电路板表面做了三防漆涂覆，能够耐受高湿度工作环境下的腐蚀，延长组件的整体使用寿命。
