带浮阀结构的通用饮水机净水储水箱

在民用饮水设备、小型商用净水终端的结构设计中，储水单元的布局合理性直接决定整机的运行稳定性与用户使用体验，这款带入口出口浮阀的储水箱结构，正是针对桌面级饮水机、台下式净水器的储水环节做的针对性结构优化。从实际应用场景来看，这类储水箱主要适配台式即热饮水机、小型商用直饮台、家用RO净水机的内置储水单元，承担原水暂存、净水缓存、水位自动控制的核心作用，避免设备出现干烧、溢水、进水频繁启停的问题。

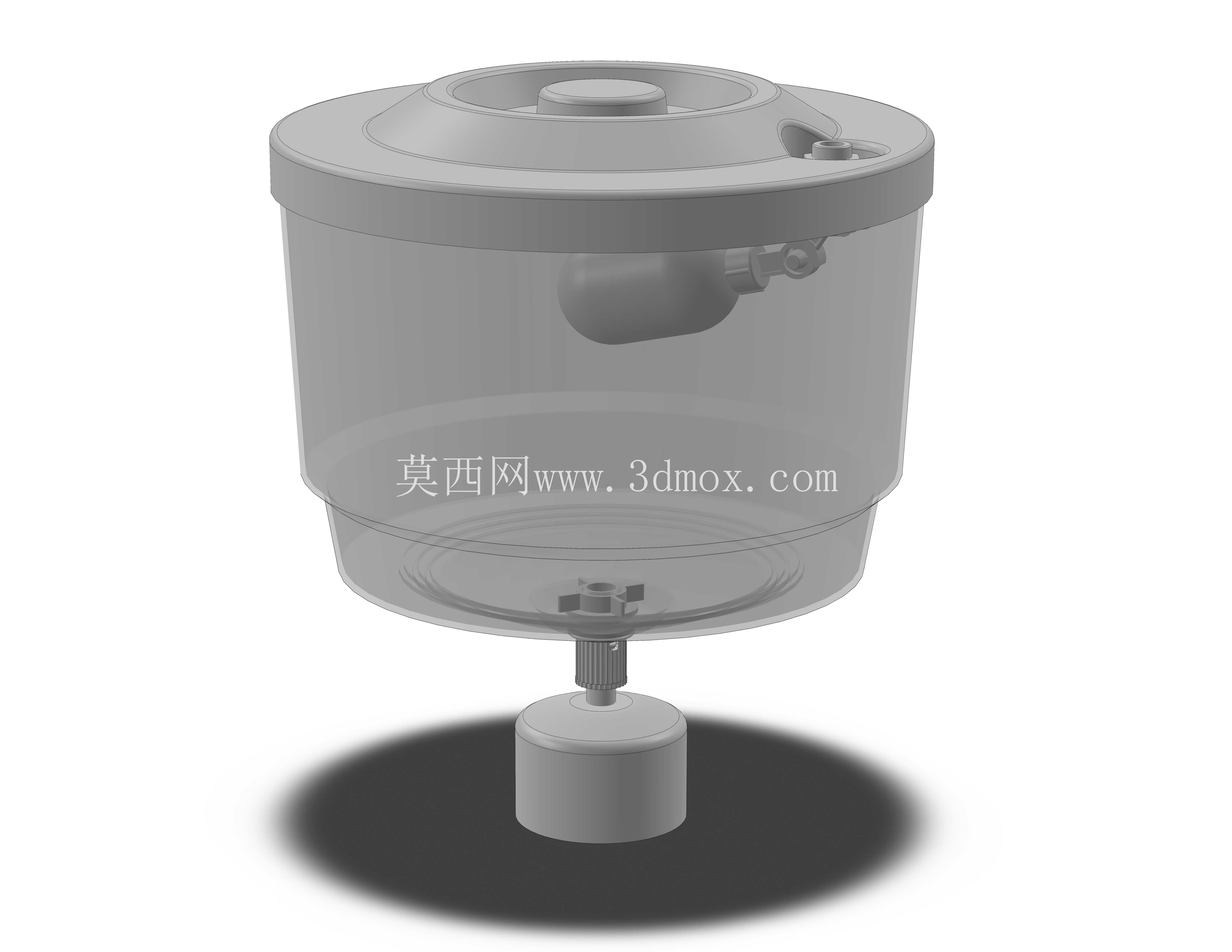

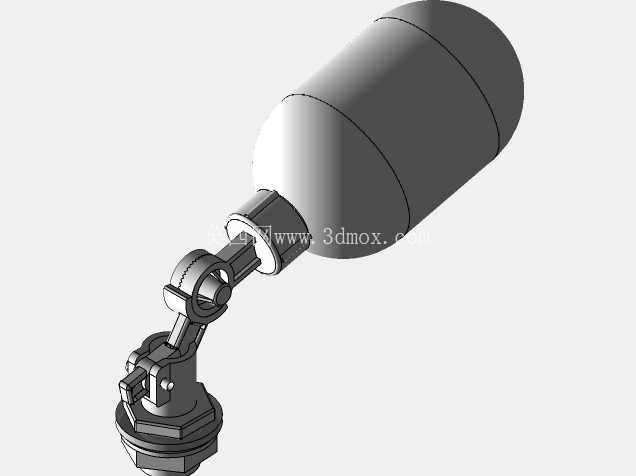

从功能特性上看，这款水箱的核心设计点集中在集成式浮阀控制结构上，不同于传统外置浮球阀需要额外在箱体侧壁开孔安装的方案，该结构将进水浮阀、出水接口整合在箱体底部的安装基座上，进水端接入净水设备的出水端后，浮球随箱内水位抬升触发阀体关闭，水位下降到设定阈值后自动开启补水，全程无需额外电控元件参与，纯机械结构的可靠性远高于电极式水位检测方案，不会因为长期浸泡出现结垢、触点氧化失效的问题。出水端直接对接设备的加热或者制冷模块，接口处做了阶梯式密封槽设计，装配时套入硅胶密封圈后通过底部的锁紧螺母固定，能承受0.3MPa以内的静态水压，不会出现渗漏问题。

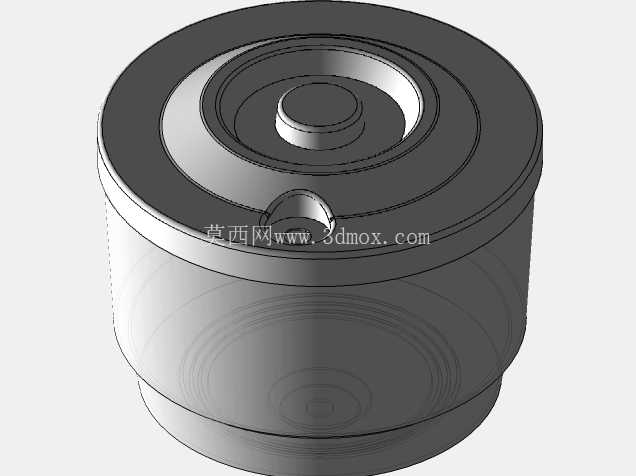

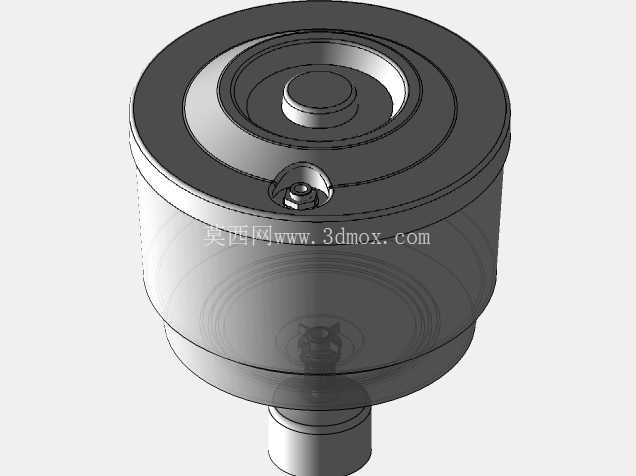

设计思路上，整个箱体采用上宽下窄的桶型结构，顶部的密封盖做了翻边卡扣设计，不需要额外螺丝固定，用户日常拆卸清洗时只需要旋转卡扣即可打开顶盖，顶盖边缘预留了小型排气槽，避免补水过程中箱内气压升高导致进水不畅。箱体侧壁做了均匀的壁厚过渡，最薄处壁厚2mm，靠近底部安装位的区域加厚到3.5mm，避免长期承重出现底部变形。透明的箱体材质选型上预留了食品级PC或者AS材料的壁厚余量，建模时已经做了拔模斜度处理，侧壁拔模角度1.5度，不需要额外做滑块结构就能满足注塑生产要求，能有效降低模具开发成本。

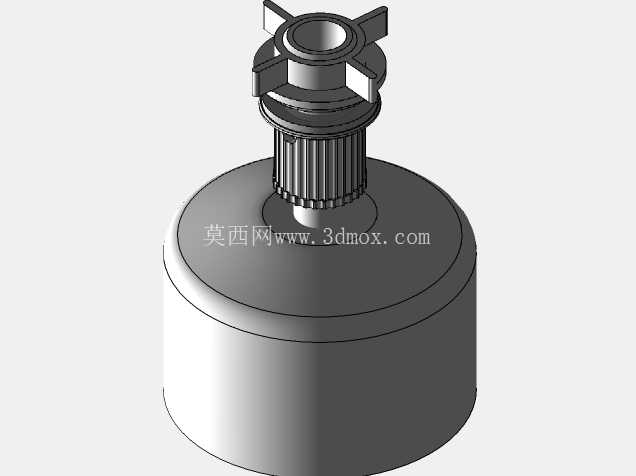

从安装边界尺寸来看，整个水箱的最大外径适配常规台式饮水机的机身内腔尺寸，底部安装基座的定位凸台直径与市面常见机型的水箱安装位完全匹配，安装时只需要将基座对准机身的定位孔放下即可，不需要额外的固定件，依靠水箱自身重力就能压紧底部的密封结构。浮球的摆动行程做了限位设计，最大抬升高度不会触碰顶盖内壁，最低下落位置也不会和底部出水结构产生干涉，整个浮阀的行程控制在45mm范围内，对应的水位控制区间为3.2L满水容量到0.8L最低补水水位，既不会因为水位过低导致加热模块干烧，也不会因为补水过于频繁导致进水阀寿命缩短。

在细节结构处理上，箱体底部做了向出水接口倾斜的汇水坡面，坡度为3度，能保证箱内残水可以完全顺着坡面向出水接口汇集，不会出现大量死水留存的问题，减少长期使用后的细菌滋生风险。顶盖的中心位置预留了小型的透气防尘塞安装位，装配时塞入PTFE材质的透气膜塞，既能平衡箱内外气压，又能阻挡外界灰尘进入水箱内部。进水浮阀的密封面采用软胶硬胶贴合的结构设计，建模时预留了0.2mm的软胶压缩量，保证关闭状态下的密封性能，不会出现长期使用后漏水的问题。整个结构没有复杂的异形曲面，所有加强筋、卡扣结构都做了圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，对于结构设计从业者来说，这个模型可以直接改型适配不同容量的储水需求，只需要调整桶身的高度尺寸就能实现1.5L到5L不同容量的衍生设计，不需要重新调整底部的阀组安装结构，能大幅缩短同类型产品的开发周期。
